Ampli 4 x GU81M rejas a masa

Página 1 / 2
EA1DDO
Mensajes: 7817
#18962  - 25 febrero, 2012 18:29

Hola,

¿Tendrá alguien un ARRL Handbook de 1980 o 1981?
¿Sería tan amable de escanearme el artículo del amplificador de HF basado en tubos 833a?

Si alguien dispone de algún otro esquema de amplificador de HF con tubos 833a, será bienvenido también.

Mi correo es: EA1DDO@Hotmail.com

Muchas gracias

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA1DDO
Mensajes: 7817
#180723  - 25 febrero, 2012 18:54

Hola,

Ya lo encontré...

Universal three band amplifier

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA4ADJ
Mensajes: 4065
#180724  - 25 febrero, 2012 19:16

De que andaras. :laugh:
Que tiempos y que aparatos.
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
EA1JO
Mensajes: 43
#180725  - 25 febrero, 2012 22:02

Ya lo tienes, pero por si acaso, el librito está aquí en este tu QTH.
Saludos. Jesús.

ResponderCitar
EA1DDO
Mensajes: 7817
#180742  - 26 febrero, 2012 09:58

Hola,

Escribió:
el librito está aquí en este tu QTH

Jesús, tu tan amable como siempre.
Tengo pensiente una visita. A ver cuando estoy por ahí con algo de tiempo.
Ya te avisaré.

Muchas gracias

Escribió:
De que andaras

Pedro, de momento solo recopilo información, pero sería pensando en un futuro proyecto para hacer un ampli a válvulas, pero no un ampli cualquiera ni unas válvulas cualquiera.
Me gustaría hacer uno con cuatro tubos de cristal tipo GU-48 (también sopesé GU-81M y GU-5B).

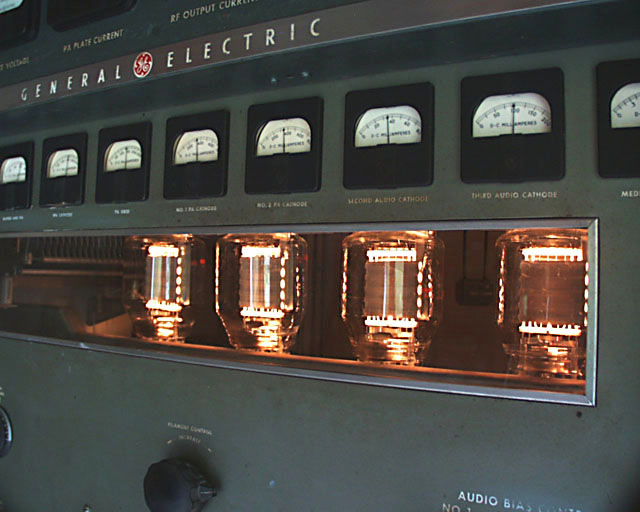

Sería de mediana potencia (entre 3 y 6 Kw) pero lo más importante sería el tema de calidad de audio y sobre todo el aspecto visual. No quiero un cajón cerrado, quiero algo bonito a la vista, algo equivalente a los amplis de audio como por ejemplo este, con 833A (que son equivalentes a GU-48), mira que belleza;



Así que en esas andamos, buscando información, de momento...

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA3KP
Mensajes: 4232
#180768  - 26 febrero, 2012 10:11

A rojo vivo estan,un poco mas y se funden,que guay no.Pero para la HF es otra cosa de dejarlos fuera.El operador se ponmdria igual de rojo,que bonito seria en el shack.
73

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA4ADJ
Mensajes: 4065
#180726  - 26 febrero, 2012 10:36

Pues si que es una bonito. Solo veo dos cosas (desde mi ignorancia) pòr un lado el tema del apantallamiento y tambien el tema de la alta tension.
Un compañero de trabajo estuvo este verano en Ucrania y compro en un mercadillo una valvula de cristal grandota me envio una foto, pero no recuerdo el nombre, ya os pasare la foto, es muy bonita tambien.
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
EA1DDO
Mensajes: 7817
#180773  - 26 febrero, 2012 13:08

Hola,

Ya hace años los amplificadores tenían las lámparas a la vista, protegidas por un cristal, como una ventana y no había ningún problema;

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA3KP
Mensajes: 4232
#180788  - 26 febrero, 2012 15:29

Si es guapo,cristal con plomo,seguro.

73

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA4ADJ
Mensajes: 4065
#180727  - 26 febrero, 2012 16:35

Pues si que son bonitos, a veces cuando acabo algun invento me dan ganas de ponerle una caja de metacrilato. Aunque los chismes de ahora ni punto con los de antes, por dentro.
Quizas una tapa de un microondas valga para eso.
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
EA1OS
Mensajes: 131
#180769  - 26 febrero, 2012 17:02
EA1DDO escribió:
Me gustaría hacer uno con cuatro tubos de cristal tipo GU-48 (también sopesé GU-81M y GU-5B).
Sería de mediana potencia (entre 3 y 6 Kw) pero lo más importante sería el tema de calidad de audio y sobre todo el aspecto visual. No quiero un cajón cerrado, quiero algo bonito a la vista, algo equivalente a los amplis de audio como por ejemplo este, con 833A (que son equivalentes a GU-48), mira que belleza;


73, Máximo - EA1DDO

Bueno, para gustos ...., a mi me parece una cafetera ....

(No me hagas mucho caso Máximo, es solo por meterme contigo, pero si haz caso a lo del cristal con plomo)

Saludos.

73 Y DX de EA1OS - José Alberto
http://www.ocvnet.es

ResponderCitar
EA1DDO
Mensajes: 7817
#180813  - 26 febrero, 2012 18:49

Hola,

Escribió:
a mi me parece una cafetera ....

José Alberto, me has hecho reír un rato.

Bueno, efectivamente para gustos colores, pero yo no conocía ese ampli de audio y al verlo... pensé "yo quiero uno así pero de HF".
Así o parecido.

Necesitaba ayuda de alguien que controle del diseño de amplis a válvulas, que me ayude a ver los pros y contras de por ejemplo el triodo GU-48 y del pentodo GU-81M.

Gracias

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA3LI
Mensajes: 51
#180728  - 27 febrero, 2012 18:25

FABULOSO !!!!! No hay nada mas bonito que ver las valvulas finales asì...... Que recuerdos....que tiempos aquellos..... Saludos Juan

ResponderCitar
EA1DDO
Mensajes: 7817
#180934  - 27 febrero, 2012 20:04

Hola,

Y para completar el conjunto, además de sus lámparas a la vista le pongo un par de vúmetros de estos;

¿Que os parece?

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA4ADJ
Mensajes: 4065
#180729  - 27 febrero, 2012 21:40

Hala, a babear.
Bueno yo tengo una radio antigua original con un "ojo magico" de esos.
En fin sin palabras.
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
EA1DDO
Mensajes: 7817
#180722  - 28 febrero, 2012 19:39

Hola,

Pues al parecer, después de preguntar alrededor...

GU48/833A resulta que es complicado hacerlas subir de 40m, aún encima son inestables.
GU5B, tienen unos filtros pi de 9 polos o algo así que también son complicados de carajo, además de los ventiladores que necesitan (400m3/hora).

GU81, son la solución. Pentodos usados con las rejas a masa, como si fueran triodos, suben e frecuencia sin problemas, estables, sin ventilador, etc.

Ahora tocan los detalles.
Si alguien tiene o sabe algo respecto a poner 4 x GU81 con las rejas a masa... esquemas, detalles constructivos, niveles y tensiones a usar, etc. todo es bienvenido.

Gracias

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA3KP
Mensajes: 4232
#181019  - 28 febrero, 2012 20:05

Hola,

Mira en la web del Dr Alex donde pone GU81 hay un enlace para ver un esquema con dos valvulas.

73

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA1DDO
Mensajes: 7817
#181021  - 29 febrero, 2012 10:14

Hola,

Escribió:
hay un enlace para ver un esquema con dos valvulas

Si, ese es el de EX8A pero no tiene las rejas a masa, por lo que supongo que las cosas cambian.


Pero creo que a lo que me refiero es más a algo como este otro de EU1AA/5B4AGM, creo que tiene las rejas a masa;


Tiene información, pero está en ruso (hay que usar el traductor);

http://ru3ga.qrz.ru/LAMP/200401.htm

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA1DDO
Mensajes: 7817
#181050  - 29 febrero, 2012 10:18

Y este otro;

http://liamp.org/?p=85


¿Que os parecen?

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA1DDO
Mensajes: 7817
#181051  - 7 marzo, 2012 15:16

Hola,

Tan solo comentar que este proyecto sigue adelante.

Para los que les gusta cacharrear con amplificadores a válvulas...
Me han regalado un programita muy chulo para realizar los cálculos de las redes de entrada y salida.
El programa es gratis y me parece muy servicial.

Lo hizo Kostas - UR5FFC;

Grounded Grid PA


73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
