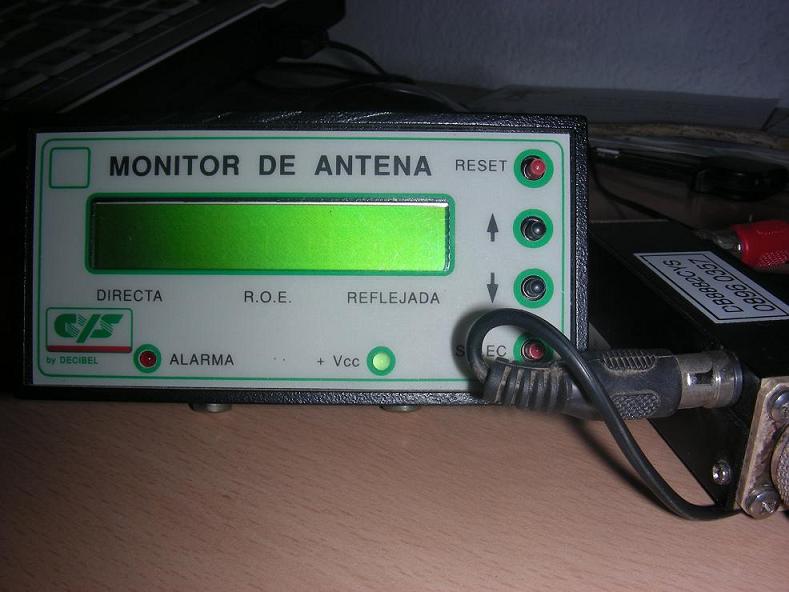

ALGUIEN TIENE DATOS DE ESTE MEDIDOR DE ROE DIGITAL

de que medidor se trata Juanma que no lo veo

ya lo conseguiiiiiiiiiiiiiiiiiiiiiiiiiiii

Hola Juanma!!

El acoplador direccional que se ve a la derecha de la foto lo fabrica Decibel, creo que ha cambiado de nombre la empresa. Por el codigo que empieza por DB.. puedes encontrar las caracteristicas en Internet. Los hay para muchas frecuencias y potencias diferentes. Tienen un par de potenciometros multivuelta para calibrarlos.

Yo tengo uno de VHF y 1KW y otro de UHF y 500W que están calibrados para dar 5V al fondo de la escala. Los tengo ahora mismo como medidores en el sistema remoto de amplificadores para 144/432/1.2G. El sistema los usa como sensores estando arriba en la azotea y abajo leo la potencia directa y reflejada en un invento que me he hecho, los sensores son muy practicos.

Puedes ver algunas fotos aqui: http://picasaweb.google.com/msraya/ControlV3#

Espero te sirvan de algo los comentarios.
Saludos
Manolo
EA7EE

Gracias Manolo!!!
en internet por ahora no encontre nada,efectivamente son de DECIBEL, pero ya te digo nada al respecto.
QUisiera si es posible usarlo cómo medidor colocado en la misma linea de igual modo que me comentas y de ese modo no tener los latiguillos doblados entrando en un medidor normalito de los que normalmente usamos, el tema es que no tengo nada que me diga ni frecuencias del acoplador direccional ni del conector trasero rj45 que lleva el indicador digital, con lo cual creo que tengo un medidor interesante pero sin saber como hacerlo funcionar.
Espero encontrar datos que me ayuden a ponerlo en marcha y muchas gracias por tu rapidez de respuesta.
Gracias a todos anticipadas,saludos de Juanma EA7RZ

Juanma:

Mete ese codigo en el google, que ese numero me suena... DB8882CYS http://photos.edebris.com/catalog/item/1515

No me digas que no usas el google.. Como te dije, la empresa cerró, ahora se llama dbspectra. Pero he encontrado esto que te puede valer:

"DALLAS, TX -- October 16, 2001 -- Decibel Products, an Allen Telecom company (NYSE: ALN), announced today the release of its next generation Integrated Power Monitor, model DB8822.

This Integrated Alarm Monitor is a low-cost sensor and display monitor for SWR and power on a single transmitter or antenna and combines RF sensing, display, monitoring functions and remote access into one compact package. Various models are available for frequencies from 30 -1000 MHz and power ranges from 100 - 1000 Watts.

User-set parameters allow a wide range of configurations without complicated setup procedures. The monitor requires 9 - 32VDC and will draw approximately 75 mA at maximum 12VDC. A 12VDC-wall type transformer is supplied with the unit.

The power monitor is capable of local setup via Front Panel Controls and remote setup and alarm reporting via RS485 2-wire interface fixed at 9600 baud. Although it is intended for use with the DB8815A dbDialer to provide remote interface and reporting, it is possible to communicate with a PC or other computer equipment using the appropriate software and hardware interface conversion.

The serial command list has been included for those wanting to provide their own remote access, for example through existing equipment. In addition, the dialer continually polls each active address for alarm status. Should communications with a monitor fail, the dialer will generate a poll failure alarm.

The RS485 has several advantages over the RS232, particularly, greater noise immunity and multi-drop capability. The dbDialer can be connected up to 32 monitors and incorporates all commands and menus for remote access to the DB8822 in its 3.0 software version.

Additional features include: Backlit LCD, Serial Comms, Form C Relay Output, Inline Mounting, Keeps Track of Keyed / Unkeyed Times, Small Package 4.75" x 2.8" x 1.1"
"

Es facil saber para que rango de frecuencia es el sensor porque solo hay tres rangos: http://www.hol4g.com/webpdf/DBS_DB8880Sensors.pdf

http://dbtxvm1.dbspectra.com/categories.php?category=Browse-By-Product/Accessories/Sensors

Saludos
Manolo
EA7EE

Hola,

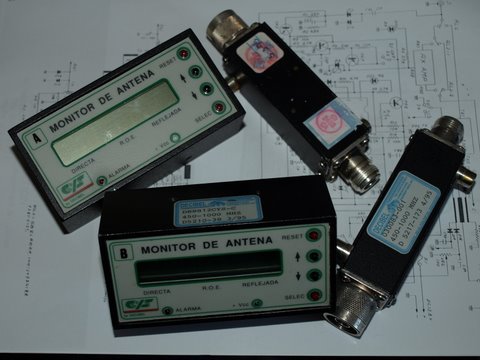

Yo también tengo uno.
Al parecer estaban en estaciones GSM de Telefónica que las están substituyendo por otras más modernas, por lo que aparecen de esos modelos en el mercado.

Yo el mío aún no lo he puesto a funcionar pero a ver si lo hago.
Tiene un conector RJ en la parte trasera por donde va todo, alimentación incluída, pero no tengo la descripción de los pines.

El acoplador direccional que trae creo que se uede usar en VUHF.

73, Máximo - EA1DDO

El conector RJ lleva (+) (-) contactos del rele y otra vez (-)y(+) valiendo la alimentacion de 6 a 16 V .La sonda creo da 5 voltios a 1Kw y segun disminuya los 5 v marca menos del Kw.Yo tengo varios y efectivamente se usaban en repetidores de GSM ,por lo cual tu sonda debe de trabajar de 450 a 1000 Mhz ,dando buen resultado en 70Cm.Un saludo.

gracias a todos por vuestras respuestas, efectivamente consultando las páginas que me indicaba Manolo EA7EE ya se que es de 400 hasta 1000 Mhz, ahora sólo me queda saber los pin del rj 45 para ponerle alimentación y probarlo en 432 Mhz, creo que allí me puede ser útil........lastima que no llegue hasta 1,2 Ghz ya que habría sido ideal para mis experimentos en esa banda, bueno por lo menos creo que le puedo dar uso y eso ya es algo importante.
Si alguno sabe lo de los pin del rj45 que nos informe ya que al menos somos dos los interesados en poner en marcha los medidores.
Gracias a todos y saludos de Juanma, EA7RZ

EA7RZ escribió:

Escribió:

gracias a todos por vuestras respuestas, efectivamente consultando las páginas que me indicaba Manolo EA7EE ya se que es de 400 hasta 1000 Mhz, ahora sólo me queda saber los pin del rj 45 para ponerle alimentación y probarlo en 432 Mhz, creo que allí me puede ser útil........lastima que no llegue hasta 1,2 Ghz ya que habría sido ideal para mis experimentos en esa banda, bueno por lo menos creo que le puedo dar uso y eso ya es algo importante.
Si alguno sabe lo de los pin del rj45 que nos informe ya que al menos somos dos los interesados en poner en marcha los medidores.
Gracias a todos y saludos de Juanma, EA7RZ

MIRA MI RESPUESTA

Hola,

Escribió:

lastima que no llegue hasta 1,2 Ghz

Aunque el acoplador direccional (sonda) marque de 400-1000 MHz no quiere decir que no se pueda usar por encima o por debajo, digamos que es dodne el fabricante certifica la medida, pero se puede usar mas allá sin problemas.
La sonda NO es un filtro de corte, aunque diga 1000 MHz se puede usar en 1300 MHz, solo que habría que "calibrar" o comprobar con un medidor de precisión cual es su error, ajustar y listo.

73, Máximo - EA1DDO

lastima que no llegue hasta 1,2 Ghz

Yo la sonda de UHF la he usado en 1.2G sin problema como bien dice Máximo.

Saludos
Manolo
EA7EE

pero alguno puede decirme de los 8 pin del rj45 cuales son las conexiones exactas para ponerlo en marcha.........en internet no lo encuentro y no se por que pin alimentarlo.
Saludos de Juanma, EA7RZ

EA5AWC escribió:

Escribió:

El conector RJ lleva (+) (-) contactos del rele y otra vez (-)y(+) valiendo la alimentacion de 6 a 16 V .La sonda creo da 5 voltios a 1Kw y segun disminuya los 5 v marca menos del Kw.Yo tengo varios y efectivamente se usaban en repetidores de GSM ,por lo cual tu sonda debe de trabajar de 450 a 1000 Mhz ,dando buen resultado en 70Cm.Un saludo.

¿A que te refieres con los contactos del relé?¿para que sirve el relé?¿para cortar la emisión? y yo lo he abierto y solamente he visto conectados los pines 1,2 y 3

PS: el mio lleva un RJ11 (6pines)

"en internet no lo encuentro y no se por que pin alimentarlo."

Eso es fácil, lo desmontas, pasas el esquema a papel, haces ingeniería inversa y listo..

Saludos
Manolo
EA7EE

Hola a todos!

Yo también tengo dos unidades de este medidor ... los he sacado de sistemas TRAC que ha ido desmontando TME. Tengo el Pin-out de alimentación, lo que ocurre es que no me queda precisamente cerca (Barcelona_Coruña) ... De todos modos, yo lo he sacado por intuición como dice 7EE, abriendo el medidor, analizando el diseño (no tienen mucha complicación!) y subiendo la alimentación poco a poco...creo recordar que eran +9V.

Creo que tienen un menu de calibración (hablo de memoria, hace una año que ni los toco!) por lo que no deberia ser un problema ajustarlos.

Si no os animais, cuando "suba" de vacaciones a casa lo publico!

Un saludo!

73 and DX de Zalo EB3/EB1IVY [img] [/img]

Gracias por el dibujo del conector, así la cosa es más clara.
Manolo EA7EE, es cierto lo de sacarle el esquema viendolo internamente pero tengo un problema el que apreto los tornillos ese día se ve que estuvo cabreado o algo así pues no tengo "pantalones" de aflojarlos..jajajajja
Gracias a todos ya estoy en marcha para poder hacerlo funcionar en nuestras bandas.
Saludos de Juanma, EA7RZ

Yo también tengo algo de este medidor guardado por los cajones,
incluso la Unidad Interfaz a la que van conectados, pero ya se sabe, son tantos los proyectos que tengo a medias que nunca los acabo, este ni iniciarlo, -como todos.

Aunque no tengo el manual del medidor en concreto (tengo otros de mantenimiento de la Estación Base) y teniendo en cuenta en la unidad TMA o UTACS a la que estaban instalados, en total 6, es de suponer que le puedes configurar desde el menú unos valores mínimos y máximos -supongo- para la ROE o distintas potencias, voltaje de servicio de la unidad, etc. y cuando sobresalgan de esos valores se dispara la alarma interna del medidor l (relé interior) hacia la Unidad Interfaz y ésta hacia la CPU o directo a un modem EMX de Motorola conectado a una línea RDSI de datos, si mal no recuerdo. Los 6 medidores de ROE eran alimentados desde la Unidad Interfaz, pero en definitiva se puede prescindir de ella alimentando directamente cada medidor de éstos.

Si llego a experimentar con este medidor también os pondré al tanto de mis avances.

Hola a todos.

ya puestos a pedir...

¿Alguien sabe como resetear el contador de tiempo (tiempo TX, tiempo RX)?

O el manual de operación

Gracias de antemano

73 y DX

Julio EA2AFF

Hola

Se que esto es muy antiguo, pero ha caido un aparato de estos en mis manos y buscando buscando.....

En la revista de Diciembre de 2010, en las paginas 20, 21 y 22 esta TODA la informacion

Gracias a Miguel Angel EA4EOZ

Saludos cordiales

Anibal - EA1ASC
