Alguien ha probado el pallet HF1000P de Italab?

Hola,

Claro que seguimos el hilo.
Interesante lo de la modificación del BIAS a 12v. Ya contarás detalles.

Gracias

73, Máximo - EA1DDO

Hola Máximo, simplemente quitando la R que hay en los 50v y metes 12v directamente.

¿Te acuerdas lo que te comente por e mail sobre que no podía ponerlo en marcha?, se lo envié a Nico y me lo ha devuelto perfecto, solo le aprecio que le ha quitado la R 9 en smd pero no se cual era el problema, no me lo ha dicho.

Ahora la regulación de bias responde perfectamente, lo he ajustado a 1600 milis en reposo como dice su manual y de momento muy satisfecho con su funcionamiento.

Hola, me alegro, ¿viene con la placa de cobre que se ve debajo ?

Cuando acabe con el de 144 es posible que monte uno de estos.
73.

Si el cobre lo trae.

Hola,

Escribió:

para polarizarlo con 12V externos desde el circuito de control y omito los -5V del Enable In

Pero no veo claro como puede eso funcionar. Me refiero a que los -5v son para que durante los períodos de Rx el transistor no conduzca. Si se le meten 12v en vez de -5v entiendo que el transistor conducirá ¿o no?

Esos 12v pueden ser correctos para polarizarlo en Tx, así se mantienen las BIAS donde uno quiera, pero para que no conduzca en Rx... debería ser una tensión menor o negativa como los -5v.

Si dejas el palé con esas tensiones durante un tiempo sin ninguna transmisión, ¿Se calienta el transistor?

No entiendo eso, a ver si alguien me lo explica.

Gracias

73, Máximo - EA1DDO

No Máximo, el 90% de circuitos de amplificación funcionan así, solo se polariza durante los periodos de TX, cuando esta en RX la tensión de polarización es 0V.

Yo lo prefiero así porque en la secuencia de RX a TX esto esta temporizado unos milisegundos y al dar TX primero entra el rele de rf y a los pocos milis se polariza el mosfet, así evitas que el rele ancle con potencia y haga chispa o con el tiempo perla, a la vez que evitar que esos milisegundos el mosfet entregue potencia sin haber conmutado el rele.

Estos pallets dan la posibilidad de tener la tensión de bias continua y al ingresar por el puerto enable in -5V anular la polarización, pero he pasado de esto no utilizando el puerto enable in.

Si, es mucho mejor asi.
Cuando el transistor tiene el gate a 0 V esta al corte, es decir no conduce, por lo que la Id debe ser 0, aunque los amplificadores para CW o FM estan polarizados a 0v, pero bueno eso ya es otro cantar, no nos liemos.

Respecto a lo del cobre eso esta bien, o sea que tu ya fijas directamente el radiador de alumino al pallet.
73

Hola,

Ahora lo entiendo.
Durante Tx le inyectas 12v con las BIAS ajustadas a donde tu quieres.
Durante Rx no inyectas nada, por lo tanto cae a 0 y no conduce.

No entiendo entonces para que se complican con lo del -5v, podían hacerlo más sencillo.

Gracias por la explicación. Lo tendré en cuenta para la próxima vez.

73, Máximo - EA1DDO

Precisamente eso es lo que me lió al principio del post con este pallet, pero es mas sencillo del otro modo, así lo hacen la mayoría aunque otros optan por cortar los 50V en RX.

Este pallet viene polarizado con los 50V que pasan por un divisor de tensión a 12V, por lo tanto si eliminas el divisor le puedes meter 12V y que el control gestione la polarización.

La intensidad necesaria para polarizarlo son unos pocos milis por lo que con cualquier transistor PNP de uso común puedes gestionar la conmutación de la polarización de 0 a 12V y viceversa.

Hola, de nuevo,

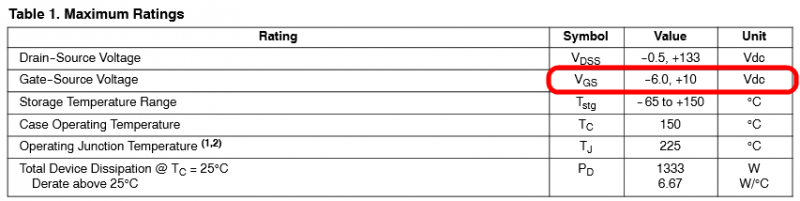

Estaba mirando este tema... si miramos las características de ese transistor MRFE6VP61K25H veo;

¿ Estoy equivocado o la tensión máxima de BIAS (Vgs) son +10v ?

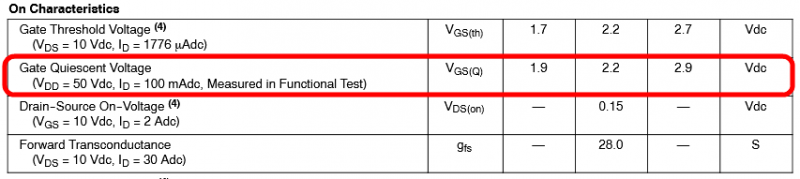

Más abajo también veo lo siguiente;

¿Quiere decir eso que con unos +2v ya conduce?

Estaba buscando en esas tablas pero no lo veo... según la intensidad y tensión de polarización, ¿No estamos influyendo en la clase de trabajo, linealidad e IMD?

Perdonad tanta pregunta pero me gusta aprender las cosas bien.

Gracias

73, Máximo - EA1DDO

Encontré un documento interesante;

http://cache.freescale.com/files/rf_if/doc/support_info/RDMRFE6VP61K25H_2MTR_AMATEUR.pdf

Y dice;

Escribió:

This ESD structure can tolerate moderate reverse
bias conditions applied to the gate lead up to --6 volts (see
Figure 12). This allows Freescale transistors to be used in
applications where the gate voltage needs to be set as low
as --6 volts.
This feature can dramatically
simplify protection circuits,
as it allows the transistor to be shut down because of high
VSWR or PLL unlock without shutting down the drive power.
Setting the gate bias voltage to around --4 volts will totally
block the transistor even if the RF input signal is still there.

Mejor dicho.

Esta estructura puede tolerar ESD inversa moderada
condiciones de polarización aplicada a la puerta conducen a --6 voltios (véase
Figura 12). Esto permite que los transistores Freescale que se utilizarán en
aplicaciones en las que el voltaje de la puerta que se establezcan un precio tan bajo
como --6 voltios.
Esta característica puede dramáticamente
simplificar los circuitos de protección,
ya que permite que el transistor se cerrará debido a la alta
VSWR o PLL desbloquear sin necesidad de apagar la alimentación de la unidad.
Ajuste de la tensión de polarización de puerta a cerca de --4 voltios será totalmente
bloquear el transistor incluso si la señal de entrada de RF es todavía allí

Debe tener al lo menos - 4V para estar bloqueado.

saludos

EA1DDO escribió:

¿ Estoy equivocado o la tensión máxima de BIAS (Vgs) son +10v ?
¿Quiere decir eso que con unos +2v ya conduce?

Si así es máxima tensión de polarización 10V, ten en cuenta que yo no le estoy metiendo 12V directamente al ldmos, meto 12V donde antes habían 12V mediante el divisor de tensión, por delante el pallet tiene toda su regulación controlada. Directamente en la puerta tengo 3.6V polarizado.

Bueno yo entiendo que en aplicaciones comerciales esta muy bien lo de los -5v para bloquear transistor porque por ejemplo en un amplificador para la banda de FM comercial "que se esta usando mucho ya este ldmos" si tu tienes un problema de temperatura, roe, etc aunque pares el ldmos la rf de excitación esta presente, no se puede bloquear el excitador, por lo tanto para pararlo o cortas los 50V de alimentación o bloqueas con esta polarización inversa, pues aunque lleves la alimentación de bias a 0v, si hay excitación de rf este puede amplificar y con este método solucionas este problema bloqueando el ldmos con polarización inversa.

Ahora bien, en el caso de las aplicaciones para nuestros amplificadores siempre que se pasa a Rx bien por salto de protecciones o bien por voluntad nuestra, el rele de rf desvía esta directamente a la salida de antena, por lo que el ldmos no ve rf, llevando la polarización a 0V y no teniendo rf presente el ldmos queda completamente parado.
