Alguien conoce esta radio

Hay una página española en internet con un foro dedicado al tema de antiguos receptores a válvulas, dónde estoy seguro encontrarás amplia información sobre la cuestión que planteas aquí. No recuerdo ahora la URL, pero si buscas en GOOGLE por "elválvulas" hallarás la ruta adecuada.
Que tengas suerte, 73 y feliz año 2012
César .-EA1AUI

Los esquemas de esta radio deben ser muy simples. Yo creo que hasta el carpintero de mi barrio los domina.

Saludos. (Mira a ver los fusibles, que me da que son de paja)

Me parece que esas radios eran de kit, sobre principios de los años 50, y algunas llevaban como fusible un hilo atornillado en una regleta, en el primario del transformador.

La pagina que te dicen puede ser esta.

http://www.radio-antigua.com/

Hola a la Peña,

Es muy común que este radio emplee válvulas del tipo UL/UF por lo que todos sus filamentos van en serie. Al haberle aplicado una tensión tan alta como 220 voltios, alguna de ellas no lo habrá soportado, rompiéndose su filamento y dejando al resto sin tensión. Tendrás que seguir el circuito de alimentación de filamentos y con la ayuda de un polímetro comprobar cual está cortado.

Saludos EA7HV, Juanes

Hola buenas noches
Lo primero soy un poco novatillo en esto de valvulas antiguas
He repasado todas las paginas web que me habeis dicho y tienen mucha información.
Como comentan algunos compañeros el tema de fusibles, eso fue lo primero que mire y desgraciadamente no tiene nada.
El transformador de alimentacion tiene resitencia en el primario y en los secundarios tambien con lo que me imagino que estara bien.
Mi duda es que las valvulas (todas) tienen un color plateado y negro que no se significara que estan quemadas.
Los filamentos se ven bien.
Efectivamente todas las valvulas van en serie pero de la primera sale una especie de resistencia (pienso yo) que pone 50000 cms 1000 v o algo parecido y no se que es y no tienen continuidad ni resistencia ¿es realmente una resitencia?
Muchas gracias de antemano
Saludos

Sergio, apúntanos cuantas válvulas tiene esa radio y nombra alguna de ellas.
Cuidado con la limpieza de las lámparas lo normal es que borres el rotulado.

EA7HV

es un condensador... hace muchos años esa era la unidad cm!!!

Escribió:

Mi duda es que las valvulas (todas) tienen un color plateado y negro que no se significara que estan quemadas.

Eso es la metalizacion depositada en el cristal, del proceso para eliminar los restos de los gases despues del vacio, o los que se puedan ir desprendiendo de los materiales del interior del tubo a lo largo de su vida.

Excelente articulo de la Wiki, busca la seccion Vacuum dentro del articulo.

http://en.wikipedia.org/wiki/Vacuum_tube

Mira por donde me ha venido a la mente la imagen de un receptor universal del que mi padre me explicó (yo tendría 10 años) la diferencia de los que montaba habitualmente para CA.

Me quedó grabada la imagen de la resistencia variable bobinada que complementaba a los filamentos en serie para obtener el voltaje adecuado para estos.

He estado mirando esquemas de esa época y solo veo resistencias en serie en el circuito de filamentos una variable de 2 tomas (o 3 para tener varios voltajes de alimentación)

Partiendo de este circuito en el punto de la entrada de la alimentación, pero no en serie, hay un condensador cuya salida va a la placa de la Válvula rectificadora quizás sea ese el que tu ves.

Esta claro que has comprobar los filamentos y la resistencia de absorción (así veo que la llaman) si no hay corriente en ese circuito de filamentos.

73, Juan

Mira aqui a ver si tienes suerte.73.

http://www.radiomuseum.org/

Jejejeje yo cuando hicieron estas radios me quedaban casi 40 años para nacer.
Bueno os comento (luego si tengo mas tiempo os digo mas cosas).
El transformador tiene 6 bobinados.
1 el primario de 125v
2 bobinados de 350v que me imagino que seran para el altavoz???
2 de 3v uno para las bombillas del dial y otro que alimenta unas valvulas
1 bobinado de 5 v que alimenta otras valvulas

En total tiene 5 valvulas
La rectificadora me imagino que sera la que tiene dos condensadores electroliticos conectado de gran tamaño.
valvulas:
-Philco 6A
-Silcotron 80 (creo que es la que rectifica)
-Sylvania 42
-otras dos que estan tapadas(tengo que desmontarlas y limpiarlas)
Haber si tengo un rato y hago unas fotos y las pongo por aqui

Gracias por la ayuda y lo que estoy aprendiendo con esto

EA4FMP
Sergio

La verdad es que en todas esas paginas hay muchisima información de radios antiguas pero en ninguna sale la marca REXSON que es esta , ni nada parecido.

¡Uf! Esta claro que no es un "universal"

La 80 era el doble diodo rectificador tipico que se usaba entonces.

Juan

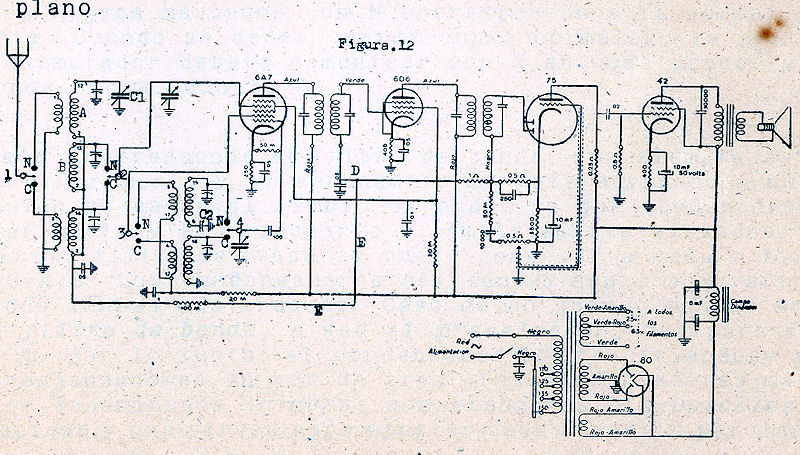

Por las válvulas que citas estos 2 esquemas se deben aproximar bastante a ese receptor son muy similares entre ellos.

- Uno procede de el curso de Radio Maymo año 1955 +o-

- El otro de "5 superheterodinos pra corriente alterna"
Enciclopedia Tecnica del hombre moderno - Esquemas 15
Editorial Bruguera (septiembre 1948)

Juan

EA8CQN escribió:

Los esquemas de esta radio deben ser muy simples. Yo creo que hasta el carpintero de mi barrio los domina.

Saludos. (Mira a ver los fusibles, que me da que son de paja)

:blush: :blush: :blush: Perdón por mi respuesta. Pero siendo el día 28, di por hecho que era un adorno de madera y que el post era una quedada.

Saludos.

EA4FMP escribió:

Jejejeje yo cuando hicieron estas radios me quedaban casi 40 años para nacer.
Bueno os comento (luego si tengo mas tiempo os digo mas cosas).
El transformador tiene 6 bobinados.
1 el primario de 125v
2 bobinados de 350v que me imagino que seran para el altavoz???
2 de 3v uno para las bombillas del dial y otro que alimenta unas valvulas
1 bobinado de 5 v que alimenta otras valvulas

En total tiene 5 valvulas
La rectificadora me imagino que sera la que tiene dos condensadores electroliticos conectado de gran tamaño.
valvulas:
-Philco 6A
-Silcotron 80 (creo que es la que rectifica)
-Sylvania 42
-otras dos que estan tapadas(tengo que desmontarlas y limpiarlas)
Haber si tengo un rato y hago unas fotos y las pongo por aqui

Gracias por la ayuda y lo que estoy aprendiendo con esto

EA4FMP
Sergio

Ojo cuando desmotes las válvulas, procura no tocar en la parte donde están los números y letras y no las limpies, si lo haces antes de ver la inscripción es muy probable que se borre y ya no la veras.

73 y suerte. EA1AV Agustín

Hola Juan (EA3TA) la verdad es que se parecen bastante con esto tengo para empezar a mirar un poco.Aqui os dejo las fotos que os dije.

EA8CQN escribió:

EA8CQN escribió:

Los esquemas de esta radio deben ser muy simples. Yo creo que hasta el carpintero de mi barrio los domina.

Saludos. (Mira a ver los fusibles, que me da que son de paja)

:blush: :blush: :blush: Perdón por mi respuesta. Pero siendo el día 28, di por hecho que era un adorno de madera y que el post era una quedada.

Saludos.

No pasa nada.Todos nos equivocamos, pero en ningun momento me ha sentado mal.
Hay a veces que lo mas sencillo se te pasa
Saludos
EA4FMP
Sergio

Hola a la Peña,

Por aqui tengo el viejo Electronic Tube HandBook.
Por si alguien necesita datos de válvulas que no se encuentre en la red, pues eso, que me los pidan!.
