Ajuste transverter

raro muy raro,ya que usa un PLL que es muy exacto,¿ mides la frecuencia en FM ? o en ssb ?,con otro equipo? ,si usas  frecuencimetro no marcara lo mismo,habra una diferencia en +- de 2.4Khz. de FM a SSB .un saludo

Hola Francisco. He probado con otros equipos y en FM 5Khz y usb 4Khz aproximadamente .

Los controles que me han pasado siempre dan estos desvios.

Las balizas que pillo del sur de Francia tambien me llegan desviadas.

Saludos         Ramon EC2BBS

pues no se ,tendrias que mirar el pll que lleva a ver si la frecuencia es correcta,lo digo porque mi transverter de 2,3Ghz lleva un pll a 1888Mhz y sale clavado,mas no puedo decir,el pll si no tienes frecuencimetro y tienes VNA lo puedes medir a traves del canal 1 (s21).un saludo

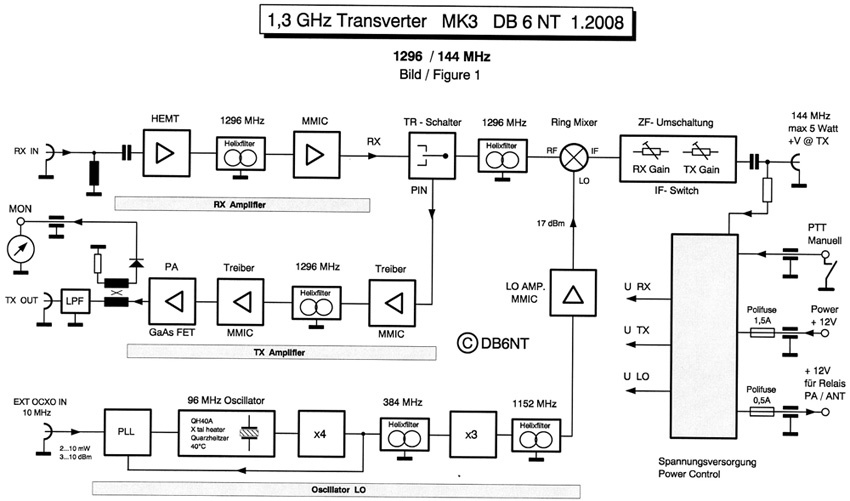

Hola, el PLL puede estar bien pero la frecuencia de referencia cristal 96 Mhz debe ser exacta se puede variar  con la bobina 6081 movimientos micrométricos con un destornillador no metálico, el varicap o la resistencia que sale del PLL y medir la temperatura del cristal junto OH40R que es una resistencia de coeficiente positivo PTC no encontré datos ¿sera 40 Grados? pero si no patina y el desplazamiento es fijo solo puede ser la frecuencia del cristal o el PLL que esté mal. Pero me inclino a la frecuencia del cristal. Y ante todo un frecuencímetro con mucha resolución
Saludos

ahi tienes el orificio de ajuste del L.O.un saludo

Gracias Francisco. El transverter mio esta descatalogado. Es el MKU 13 G3.

Hasta que lo ajuste con un GPSOD de momento con la bobina ha mejorado.

Gracias a todos  73

Ramon  EC2BBS
