Ajuste antena cubica "spider". Ayuda please.

EA5ZJ
Mensajes: 1825
#12654  - 11 diciembre, 2010 18:05

Hola a todos.
EStoy intentando ajustar una antena cubica tipo spider.

Todas las bandas, son ok, utilizando un balun 1.1 por banda.
La roe, perfecta, 1.2, 1.3, o sea bien. Con sus 50ohm.

He llegado a la de 20m, pero esta falla algo.
El balum, lo hemos comprobado.
El cable del cuadro tambien, sin embargo, no baja de 2.2 de roe.
No baja de dicha roe, en ninguna frecuencia por mucho que nos alejemos de14200 mhz.

La impendancia de la antena, segun el analizador, es de 26ohm.
Hemos probado de todo, juntar los elementos excitado y reflector, alargar cuadro, acortar cuadro, y no hemos conseguido bajar de 2.2 en ninguna frecuencia.

Incluso, ante la impodencia, hemos quitado el balun, y hemos conectado el cable coaxial directo.
Vivo a un lado del cuadro, masa al otro.
Entonces, aunque la roe, era casi la misma, el analizador indicava 36ohm.

El retorno es de 36, si no recuerdo mal.

Alguien con mas experiencia, me podria aconsejar algo?
Gracias por anticipado.

Jordi usando remoterig Whatsap 684451805

ResponderCitar
Inició el tema
EA3EDU
Mensajes: 3161
#128227  - 11 diciembre, 2010 18:24

En 50 Mhz. quedo bien ajustada ?? Pues olvidate de HF. ;) ;)

Saludos, Mariano.
http://ea3edu.ure.es

ResponderCitar
EA5ZJ
Mensajes: 1825
#128233  - 11 diciembre, 2010 18:51

Mariano, que en 6 metros todavia estamos en ello, no seas bordeeeeeeeeeeee ja jaja

Jordi usando remoterig Whatsap 684451805

ResponderCitar
Inició el tema
EA5ZJ
Mensajes: 1825
#128239  - 12 diciembre, 2010 07:33

help

Jordi usando remoterig Whatsap 684451805

ResponderCitar
Inició el tema
EA3KP
Mensajes: 4232
#128276  - 12 diciembre, 2010 08:15

Hola Jordi,

Pues lo mas probable es que estas demasiado cerca del suelo,suele pasar esto ,no da ninguna frecuencia de ajuste, sube la y mira como se comporta.
Piensa que si el ajuste esta cerca del suelo, la antena esta mas alta en frecuencia cuando la subes.
un saludo.
Ramon

Nota: Te cambias a la HF ???

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA5ZJ
Mensajes: 1825
#128278  - 12 diciembre, 2010 08:20

Hola Ramon, no no no me cambio a la hf, la antena es de un amigo.

Ayer no, pero con anterioridad, ya la subimos y no obtuvimos diferencia respecto a la roe en ninguna banda.
De todas maneras, lo intentaremos.

Gracias por la observacion.

Jordi usando remoterig Whatsap 684451805

ResponderCitar
Inició el tema
EA3NO
Mensajes: 598
#128228  - 12 diciembre, 2010 08:44

Hola..

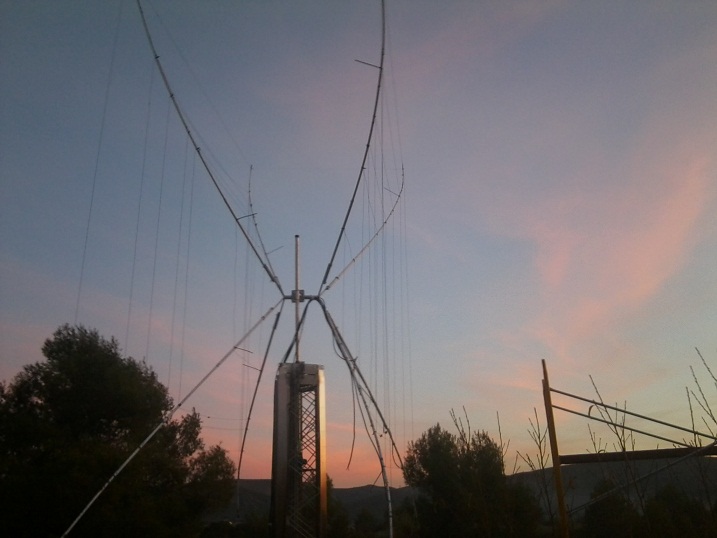

Ta como se ve en la foto y si no es ilusion optica, las puntas tienen tendencia a ir hacia adentro, prueba de tensar el hilo pero que las puntas vayan hacia fuera, a lo mejor los dos elementos en 20 estan demasiado cerca, por probar no pierdes nada, a lo mejor es una animalada lo que digo pero...??
la mayoria de cubicas que he visto las puntas siempre tienen tendencia a ir hacia fuera, incluida la mia.
Suerte
Lluis ea3no

EA3NO Lluis Presseguer Morsum Magnificat El sabio no dice todo lo que piensa, pero siempre piensa todo lo que dice. ( Aristóteles ) Pensar es el trabajo más difícil que existe, tal vez por ello tan pocos lo hacen ( Henry Ford )

ResponderCitar
EC2DX
Mensajes: 194
#128279  - 12 diciembre, 2010 09:42

Hola:
Estoy de acuerdo con Lluis, en mi opinion los "elementos" deberían de ir hacia afuera, los cuadros de 20 quedarían más separados y debería subir la resistencia.
Un saludo y suerte
Imanol

ResponderCitar
EA3HCJ
Mensajes: 80
#128280  - 12 diciembre, 2010 09:56

Bueno un cuadro suele tener 100 ohms de impedancia y por más que lo acerques o alejes del suelo el efecto es practicamente despreciable, les recuerdo a todos que no es una yagui con dipolos abiertos, lo del suelo no corre es una longitud de onda, el balun es para unir la linea balanceada que es el cuadro con la línea desbalanceada que es el coaxial y no es uno a uno de relación pues tienes que aparear 100 ohms por un lado y 50 por el otro.pues ponselo sin más que tu problema esta en el cuadro ya que haz escrito si mal no lo recuerdo que tiene 26 ohms de impedancia por lo cual la mayor parte es una rectancia, mal de mal, tienes el cuadro cortado en algun lugar desarma ese cuadro cambia el cable conductor del cuadro y vuelve a armarlo la distancia que hay entre cuadros no es la adecuada y considero que debes corregir que las puntas de los ejes vayan hacia afuera y no como los tienes en la foto prueba y escribe nuevamente y pasa todas las lecturas de tu analizador banda por banda y en especial la de 20 la cual tienes problemas y seguro podremos solucionar este pequeño percanse.

ResponderCitar
EA5ZJ
Mensajes: 1825
#128284  - 12 diciembre, 2010 15:05

Hola de nuevo.

Lo de las aspas, o mejor dicho, el angulo de los palos, lo vamos a rectificar.

sobre el hilo del cuadro, lo he comprobado en tester, y si que hay continuidad.

El sabado proximo, seguiremos con el experimento.

Por supuesto, cuando demos con la solucion, lo cuelgo aqui, como esta mandado.

Saludos y gracias, muy amables.

Jordi usando remoterig Whatsap 684451805

ResponderCitar
Inició el tema
EA5XU
Mensajes: 55
#128229  - 25 diciembre, 2010 12:00

Gracias por la ayuda de todos, ya ha ido al sitio, se ha cambiado el balum por un stup, no se si se escribe asi, pero quedo 1,3 Roe y 47 Ohm.

Saludos
Rafa.

ResponderCitar
EA5KA
Mensajes: 163
#130249  - 25 diciembre, 2010 19:00

Hola:

Me alegro de que lo solucionarais, de todas formas copio y pego información extraida de la web de Max, EA1DDO:

En una cúbica de dos elementos, la impedancia varía según la separación entre sus dos elementos, y también oscila algo según su altura sobre el terreno.
Con separaciones de elementos cortas, de 0,07 lambdas, la impedancia tiene tan solo unos 30 Ohm y se incrementa según aumentamos la separación de los elementos hasta unos 120 Ohm con alrededor de 0,2 lambdas de separación.
Según la separación asi nos mostrará una impedancia por lo tanto tendremos que escoger la relación del balun; 1:1 para separaciones cortas, entre 0,07 y 0,12 aproximadamente, y balun 1:2 para separaciones grandes, entre 0,12 y 0,2 lambdas.
Comentar que esta gráfica sólo es para dos elementos, ya que con tres o más disminuyen las impedancias.

Saludos

ResponderCitar
EA5XU
Mensajes: 55
#128234  - 8 enero, 2011 17:16

Gracias a todos asi quedo la cubica.

Saludos
Rafa.

ResponderCitar
EA5ZJ
Mensajes: 1825
#132032  - 8 enero, 2011 17:18

El papafrita que esta encima de la torreta, soy yo, ji ji ji.

Jordi usando remoterig Whatsap 684451805

ResponderCitar
Inició el tema
EA5GU
Mensajes: 578
#132033  - 8 enero, 2011 17:58

Todas las fotos esta cortadas....
Yo quitaria todos los hilos y probaria ajustar la de 20 metros sola, despues añadiria elementos.
Suerte.

Paco Hernandez-EA5GU
https://www.ea5gu.com
http://ursa-ea5gu.blogspot.com/
https://www.youtube.com/user/ea5gu/
https://pagina-de-ea5gu.webnode.es/
Salud y suerte.

ResponderCitar
EA5ZJ
Mensajes: 1825
#132037  - 8 enero, 2011 18:10

Ya esta solucionado Paco.
Se cambio el stup de ferritas, por otro de cable 75 ohm.

Se ha quedado a 1.3 de ROE.

Como es para RAfa.........sobra.
