Aislar base torreta evitar vibraciones.

Hola Abilio:

Lo que comentas de la cuerda dentro del tubo de aluminio de la antena lo he visto en las antiguas antenas de VHF de TV, pero llevaban un canutillo de plastico interno, que supongo sería para el ruido.

Estoy por probar a pasarle un cordino por dentro a la directiva. Todo ayuda ¿no?

Yo lo tengo claro me pondría el sistema de EA5KA tal como indicó José Manuel EC7MA.

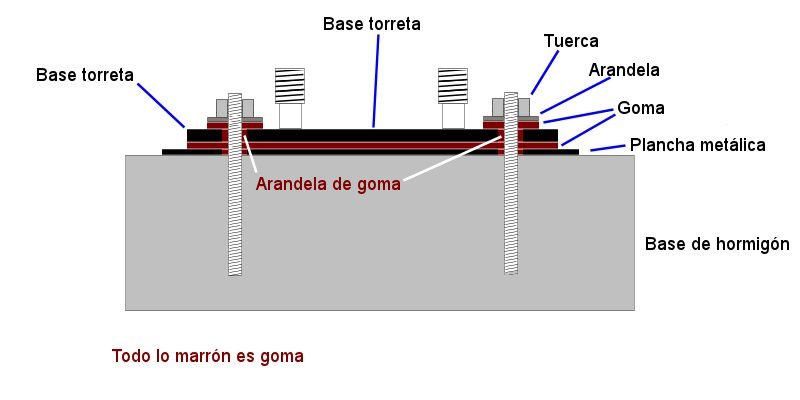

Me aseguraría que las varillas roscadas de fijación no tocasen la base metálica de la torreta con una arandela de goma. Si fuera necesario aumentaría un poco el diámetro de los orificios de la base.

Hola,

No es lo mismo una torreta en un tejado de un edificio (comunidad) que en el suelo de una vivienda unifamiliar, por las responsabilidades y número de posibles afectados.

Por lo tanto en un edificio de una comunidad sería conveniente esmerarse más en una buena base antivibraciones (mayores espesores de las gomas, resistencia, evitar varillas roscantes pasantes, etc)

Y en una vivienda propia, en el suelo, etc. uno puede hacerlo algo más sencillo, más que nada por que si hay algún problema de ruidos o vibración, no hay que pedir permiso para acceder ni vecinos protestando.

73, Máximo - EA1DDO

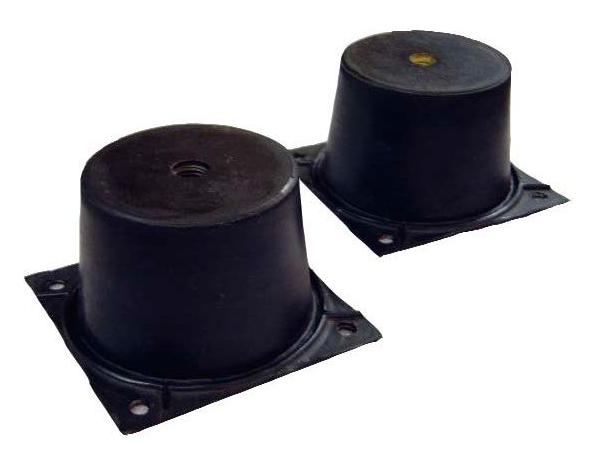

Bueno, para que todo el mundo lo tenga claro. Mirad como son los sopostes antivibratorios o mas bien, para maquinas que deben veibrar en su funcionamiento, pero que son perfectamente validos. Como podeis ver en los dibujos, la varilla roscada, NO PASA a traves del caucho.
Aqui http://www.suministrointec.com/pdf/antivibratorios-mago.pdf, teneis de todo tipo y manera.
Y si quereis algo mas fuerte http://www.directindustry.es/prod/gerb/soportes-antivibratorios-maquinas-pesadas-5921-43125.html
Saludos.

Buenos días a todos.

Más soluciones. Adjunto documento de una base de alastomer para maquinaria. Cada soporte puede aguantar 1.133 Kilos cada soporte. Una torre de 3 patas podrá tener un esfuerzo de 3.400 Kilos.

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/3258/Soportetorreta.pdf

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/3258/RADIAFLEX

Hola Isidro, si tienes posibilidades la cuerda te va ha solucionar todos tus problemas, usa cuerda de plástico trenzada de la de tender la ropa para que no coja humedad que siempre hay y ademas es muy económica, yo llevo años usándola y colocandola en muchas instalaciones y te garantizo que va muy bien.
Y si quieres colocar algo anti-vibración en la base de la torre, la que te recomienda el amigo Juan EA3TA es la mas adecuada instalándola bien como el comenta, teniendo en cuenta que las varillas NO PUEDEN tocar la chapa de hierro de la base, debe estar bien aislada con unas arandelas o tacos de goma perforados del grosor de la placa metálica. Pero recuerda que la vibración no solo se transmite por la torre si no que también se transmite por el aire y se oye, y eso solo se puede evitar haciendo que no suene y con la cuerda se soluciona.
Bueno espero haber aclarado un poco el tema y si no a tu entera disposición para aclararlo.

Salu2 Abilio, EA2AZW

PD.; Maximo totalmente de acuerdo, cuidemos las instalaciones y mucho más si son en edificios comunitarios con el riesgo que eso conlleva, y el material del amigo EC7MA me da la impresión que es teflón o algo parecido que como aislante, bueno pero con las varillas por medio no sirve de nada.

Hola a todos
Rescato este hilo pues es bastante interesante.
Pensaba que la base de mi torreta era la culpable de las vibraciones, he probado a aflojar los vientos, tengo dos juegos de 3 vientos en una torreta de 4 metros y estas vibraciones han bajado bastante, ademas tengo intercalado un aislante de cerámica en cada viento.
He de decir que las vibraciones se producen con una velocidad del aire bastante moderada.
La cuestión es, si conocéis algún tipo de muelle robusto para intercalar en cada viento, pienso que esto podría evitar vibraciones a la estructura de la casa.
Por cierto cada juego de vientos va sujeto a las paredes de la casa (unifamiliar) justo debajo del tejado.
73 Luis
EC4TR

Buenas.
Muelles? ni se te ocurra, lo vas a empeorar.

Lo que hay que hacer es bajar o anular la frecuencia de resonancia de los vientos.

Has empezado correctamente, ya que los vientos no deben estar tensos, no olvidemos que todo lo que tenses los vientos son kilos de más de peso que estás cargando a la torreta.
La tensión, la justa para que no pandeen.

Yo los dejo incluso con un cierto grado de libertad, que el mástil o torreta se pueda menear un centímetro o así no le hace daño y te quitas de esos problemas y le das más vida a los vientos.

(OJO: siempre hablando de una instalación modesta como la tuya, si nos ponemos en una torre de 20 m la cosa cambia y mucho!!!)

Para bajar los ruidos, pon algo de peso en los centros de los tramos de cada viento. unos 100 o 200 gr. de plomo o similar (o incluso menos) pueden servir (no sé cuantos tramos tienes en las riostras, tampoco hay que pasarse de peso.)

Intenta que los aisladores sean aerodinámicos, y no ofrezcan demasiada resistencia al viento. los puedes cubrir con silicona o forrar con termorretráctil.

Con esto te aseguro que la torre dejará de "cantar la traviata"
)

73,
Jose.

entonces, en la lucha contra las vibraciones podría haber al menos tres puntos de acción y a menudo pueden ser transversales (aplicables por separado a las partes del sistema)

1º Reducir la vibración en su origen, este debería de ser el punto primero.

2º atenuar o absorber la vibración mediante elementos que neutralizan.

3º aislar la vibración, evitando que se transmita a otros elementos o sistemas.

Cuando digo transversales es que se pueden aplicar cada uno de los tipos de acción en las diferentes partes del sistema, por ejemplo:

Si el origen de la vibración son las riostras podríamos atenuar destensándolas,

absorber mediante pesos (véase los que se colocan en los vanos de alta tensión),

y aislar vibración en los extremos de los vientos.

¿por que limitarse a aislar entre la torre y la casa cuando la vibración la transmite la riostra a la torre y probablemente al anclaje de la riostra?

imagino que los principales actores del sistema son las antenas, las riostras, la torre, y los puntos de soporte o anclaje en la estructura que sirve de base.

Efectivamente, Eduardo.
Se puede decir más alto pero no más claro.
Lo que se me olvidó en el post anterior es que en vez de muelles, se puede usar silenblocks, de los que se usan en mecánica. se trata de interponer a la transmisión de las vibraciones algo elástico que las absorba, pero que no entre a su vez en resonancia.
73,
Jose

EDITO: acabo de mirar más arriba y ya lo dijo Jose Manuel, EC7MA.....

Fotos... una imagen más que... eso. :whistle:

Si y no, Asier, todos los que has puesto son para funcionamiento a compresión,
no servirían por ejemplo para los vientos, para los que que habría que buscar modelos para funcionamiento a extensión.

Me refiero que estos están diseñados para aguantar peso, o que los compriman, pero no para que estiren de ellos, si los intentas estirar, la goma se rasga o se despega.
Pero hay otros modelos diseñados para que se pueda estirar de ellos sin problema.
Gracias por las fotos,
73,
Jose.

Me resulta curioso lo que habéis comentado de la cuerda por dentro del tubo de la antena y como se me escapa la razón podríais dar alguna explicación coherente ?.

En nuestras instalaciones que en principio se suponen modestas en lo que se refiere a peso y superficie no pienso que el tema de las vibraciones sea tan preocupante y tengamos que buscar soluciones tan potentes como las que habéis expuesto. La mayoría de las instalaciones están en azoteas de comunidades de vecinos y las quejas o problemas no provienen precisamente por el tema de vibraciones.
De todos modos no esta mal saber que existen y que hay solución para el que sufra esto. Supongo que económicamente no será barato.

Saludos

Hola EA7BUU

Lo de poner una cuerdecilla por dentro de los elementos de una yagi tiene una explicación y es que esa cuerdecilla absorbe las vibraciones del tubo de aluminio que provoca el viento y evita que el aluminio se parta de cuajo.

Yo tuve experiencia hace muchos años con una TH7DXX que perdio un trozo de elemento como cortado con laser, es decir un corte totalmente fino (y no era por una union) y fue debido a las vibraciones no a un pajaro que lo hubiera doblado. La vibración llega un punto en que resuena a la frecuencia de fatiga del material y lo parte como por arte de magia.

Es solo una precaución, no añade peso y si mucha seguridad para evitarsustos.

Espero haberte aclarado la duda.

Saludos

Juanlu, EA5BM

Gracias Juanlu, desconocía esa propiedad tan efectiva y precisamente ahora que tengo mi directiva en el suelo por mantenimiento meteré un trozo de cuerda en los tubos y en el boom y dormiremos mas tranquilos,

Saludos
Pepe
