Acoplador / sintonizador de antena Automático

He visto el modelo PALSTAR AT-AUTO 1500 Watt Automatic Antenna Tuner
es muy bueno, pero no es para utilizarlo en el exterior / intemperie

Bandas: HF de 1.8 à 30 MHz + 50 MHz
160m a 20m (1200 + /-j1200), 10m a 15m (1000 + /-j1000)
Potencia: 1500 Watios PEP
Acoplamiento de Impedancia: de 15 a 1500 ohms
conectores: Para interfaz de datos (puerto serie DB9)
Salidas: 2
condensador Variable: 340 pf/5 kV (de placas)
inductor: de rodillos con cuerpo de cerámica (28 UH)
Utiliza motores paso a paso, dando un acoplamiento mecanico mejorado,
y para más precison lo puedes poner en manual...
Peso 12,5 kg
Precio aproximado: 1500 Euros

---

Foto frontal

---

Foto interior

---

Foto trasera

---

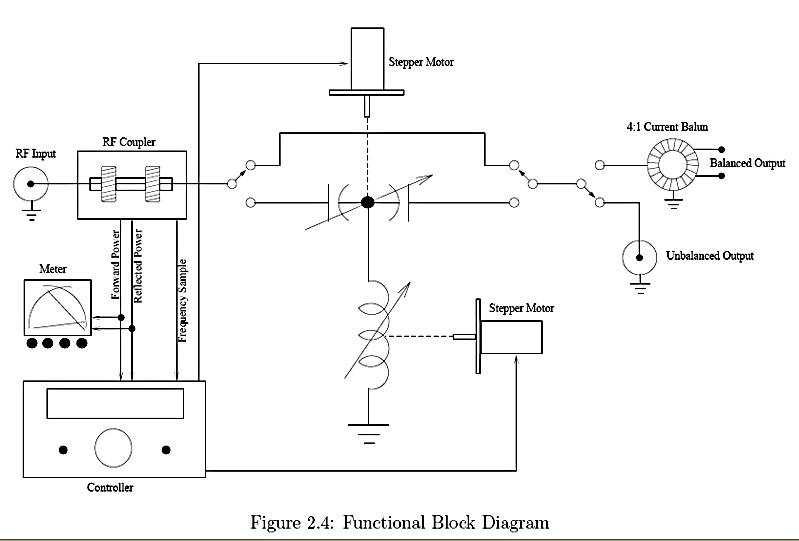

Esquema

:::
info.

palstar.com, radio, Manual 1, Manual 2, Foro eham.net

.

:::::::::::::::::::::::::::::::::::::
:::::::::::::::::::::::::::::::::::::

El modelo Tokyo Hy-Power HC-1.5KAT Automatic Antenna Tuner,
esta no esta mal, pero no es para utilizarlo en el exterior / intemperie
el margen de acoplamiento es un poco pequeño de 12 a 200 Ohms

Bandas: HF de 1,8 a 30 MHz (160 a 10 metros)
Potencia: 1,500 Watios (PEP)
Condensadores variable: 2x200 pF (de 3000 V)
Inductancia total en serie: hasta 20 UH
Acoplamiento de Impedancia: de 12 a 200 Ohms (16,6 ~ 150Ω@1.8, 3.5,28 MHz)
Conectores: Para interfaz de datos
Salidas: 3
Peso: 5 Kg
Precio aproximado: (? 1350 Euros)

---

Foto frontal

---
foto interior

---
Foto Trasera
:::
info.
HC-1.5KAT, Manual 1,web foro 1
.
.

He visto el modelo MFJ-998 AUTO TUNER, es algo parecido al AT-AUTO,
esta bien, pero no es para utilizarlo en el exterior / intemperie

Bandas: HF de 1.8 a 30 MHz
Potencia: 1500 Watios PEP
Acoplamiento de Impedancia: de 6 a 1600 ohms
condensador en paralelo: 3900 pF (de placas)
Inductancia total en serie: 24 UH
conectores: Para interfaz de datos (puerto serie DB9)
Salidas: 2
Peso: 3,5 kg
Precio aproximado: 850 Euros

---

Foto frontal

---

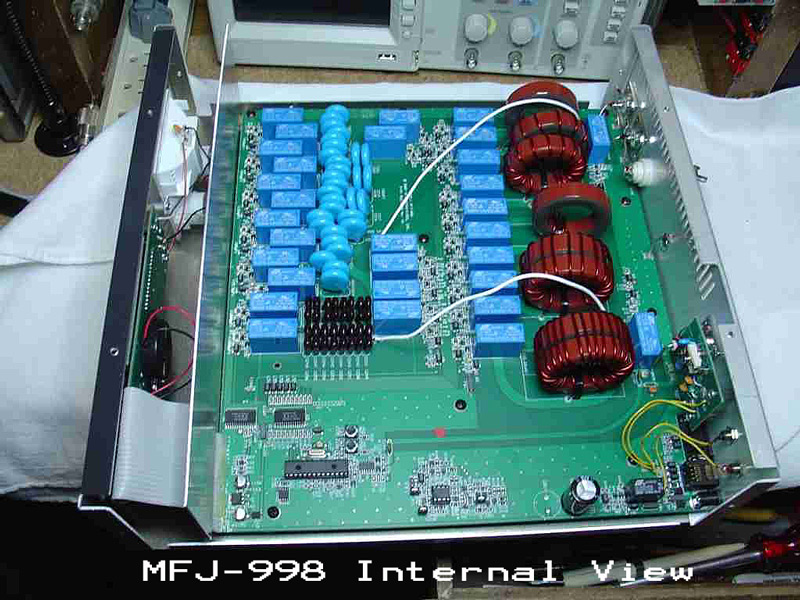

foto interior

---

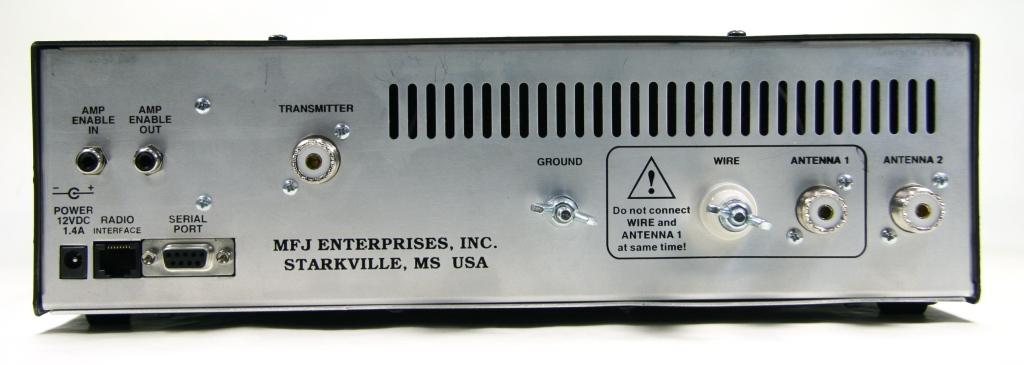

Foto trasera
[img size=500] [/img]

:::
info.
MFJ-998
radio
---
Manual 1, [url= http://www.ad5x.com./images/Presentations/MFJ998%20Review.pdf ]Manual 2[/url]

Antenas para MFJ 998
.
.
.:::::::::::::::::::::::::::::::::::::
:::::::::::::::::::::::::::::::::::::

El modelo LDG AT-1000 Pro Automatic Antenna Tuner, es algo parecido al MFJ-998
esta bien, pero no es para utilizarlo en el exterior / intemperie

Bandas: HF de 1800 KHz a 54 MHz (de 160 a 6 metros)
Potencia: 1000 Watios SSB, (750 W en CW)
Acoplamiento de Impedancia: de 6 a 1000 Ohms (10:1 SWR, 3:1 on 6M)
Condensadores en paralelo: hasta 1270 pF (de 2500 V)
Inductancia total en serie: hasta 20 UH
Conectores: Para interfaz de datos (puerto serie DB9)
Salidas: 2
Peso: 2,7 Kg
Precio aproximado: 725 Euros

Este sintonizador automático LDG antena es un
"Conmutación de L" de la red, consistente en
inductores de la serie y condensadores shunt,

---

Foto frontal LDG AT-1000

---
foto interior

---
Interesante Video de
Cómo reemplazar la lámpara-bombilla del medidor en un Electronics LDG AT-1000 Pro
#!

---

Foto
Trasera

:::
info.
LDG AT-1000p
Articulo tecnico Rumano
---
Manual 1
Manual 2
comenta JA7GYP

.
.

Hombre, ¿y encerrándolo en una caja eléctrica para intemperie? Hay de muchos tamaños y formas. Y no deben resultar demasiado caras.

Hola

Dale un vistazo al indicativo EA3CXG en el qrz.com

El esta por estos foros, se que tiene un enlace que mas o menos explica como hacerlo.

suerte y ya nos contaras

Muchas gracias por la información, lo que busco es algo parecido a:

El modelo Japan Radio Company JRC NFG-230 Automatic External Antenna Tuner (ATU)
Fue de los primeros acopladores/sintonizador para utilizarlo en el exterior / intemperie
Esta diseñado para ser resistente al agua, en condiciones ambientales severas (marina),
se instala de cerca de una antena.
los modelos que le sustitullen a ATU de Japan Radio Corp son:
JRC NFC-296: 250Wpx (1.6 to 4MHz), 300Wpx (4 to 27.5MHz)
JRC NFC-896: 500Wpx (1.6 to 4MHz), 1000Wpx (4 to 27.5MHz)
son para sus emisoras JRC en especial para uso Marítimo,
Hay que modificarlos para RadioAficionados, que pena...
modificacion por EA2BQH lo soluciono con un microcontrolador PIC del modelo 12c508
La pena es que no soporta 1000 Watios, sus características son:

Bandas: HF de 1,8 a 30,0 MHz, incluidas las bandas WARC.
Potencia: 200 Watios (PEP)
Condensadores en paralelo: : 140 pF
Inductancia total en serie: ?
Acoplamiento de Impedancia: de 5 a 1000 Ohms.
Conectores: Para interfaz de datos
Salidas: 1
Peso: 3,5 Kg
Precio aproximado: 850 descatalogado

Foto frontal del JRC NFG-230

foto interior del JRC NFG-230

info...
modificación 2 ... Características por LA2YG ... manual JST-135
foto-1... foto-2 ... foto-2

=== Final ===
- Ampliacion para la banda de 160 m (TopBand) por AD5X
- El uso de Auto Tuner multibanda con una longitud no resonante... por G8JNJ
-Los ajustes del sintonizador ATU por AB4OJ
- Tuner Simulator por W9CF
- Radiantes para una antena Vertical de 7 a 16,2 metros con ATU
- Experiencias con acoplador ATU y choke balun coaxial lejos de metal por KR7W
- Radiales largos para antena vertical por astrosurf
- Foro desintonizadores de antenas ATU antenna tuner unit por VE2AMT
Powered through the coax cable! AD5X
.

El modelo SG-235 Smartuner Microprocessor Controlled Automatic Antenna Coupler, de la casa "SGC World",
esta bien diseñado, es de los últimos modelos que han salido para utilizarlo en el exterior / intemperie
sus componentes son más robusto que el SG-230.
La pena es que no soporta 1000 Watios, sus características son:

Bandas: HF de 1,8 a 30 MHz, incluidas las bandas WARC.
Potencia: 500W PEP, 250W (continua).
Condensadores en paralelo, entrada: ? pF
Condensadores en paralelo, salida: ? pF
Inducción total: ? uH
Acoplamiento de Impedancia: ?
Conectores de control: 1 (no necesita interfaz de datos)
Salidas: 1
Peso: 3,5 Kg
Precio aproximado: ? Euros
---
Ver foto frontal del SG-235

---
foto interior del SG-235

info.
Manual 1 de SG-235
Web foro 1 de eham_net

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Para controlar 5 antenas con un acoplador de antena automático
esta el modelo "SGC MAC-200" (Master Antena Controller)
· Rango de frecuencia: 1,8 - 60 MHz
· Capacidad de carga: hasta 200 watios
· Margen de sintonía: 0,2 a 5000 ohmios largo cable
· Caja de aluminio: extruido
· Dimensiones (An): 165 x 76 x 215 mm
· Peso: 2300g
· Precio aproximado: 308 Euros

foto exterior SGC MAC-200

---

foto interior SGC MAC-200

. . .

73.

El modelo CG-5000 Automatic Antenna Tunner (ATU), de la casa "CG Antenna",
esta bien diseñado, es de los últimos modelos que han salido para utilizarlo en el exterior / intemperie
Hay un modelo parecido el MyDEL CG-5000MKII
http://www.hamradio.co.uk/accessories-general-aerial-tuning-units-mydel-aerial-tuning-units/mydel/mydel-cg-5000mk11-pd-86.php

La pena es que no soporta 1000 Watios, sus características son:

Bandas: HF de 1,8 a 30,0 MHz, incluidas las bandas WARC.
Potencia: 800W PEP, 250W (continua).
Condensadores en paralelo, entrada: Hasta 6400 pF
Condensadores en paralelo , salida: Hasta 400 pF
Inducción total: Hasta 32 uH. (resolución de 0,25 uH)
Acoplamiento de Impedancia: 12 a 1200 Ohm
Conectores de Entrada: 1 para 13,8V/2A (no necesita interfaz de datos)
Salidas de PL: 1
Peso: 3 Kg
Precio aproximado: 625 Euros

Ver Foto frontal de CG-5000

foto interior del CG-5000

---

Instalación facil

---

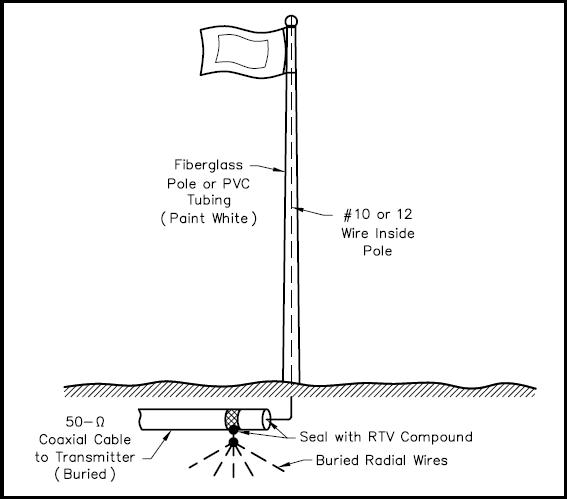

Base de la antena vertical
Radiales

Info...
Manual 1 de CG-5000 ... Reportaje de Oscar ... Web info de Dave Donaldson
Web foro 1 de eham_net
foto interior 1 ... foto interior 2

::: Final :::
.

He visto

PICATUNE is an Auto Antenna Tuner designed by Peter, G3XJP and published in Radcom.
UNDER CONSTRUCTION

---

Modelo Skanti ATU-8250 Automatic antenna tuner

---

Sintonizador al pie de la vertical AS80-TUNER

.

Hola Carlos,

El CG-5000 lo probé con una antena magnética de medio bucle. No funciona mal y se le ve bien preparado para la intemperie, pero le veo un par de pegas.

Por un lado, la toma de antena es de alta impedancia y hay que usar un latiguillo que no debería ser demasiado largo para evitar efectos reactivos, ya que dicho latiguillo pasa a formar parte del propio sistema radiante.

Por otro lado, requiere alimentación externa.

73 cordiales,

Ismael - EA4FSI.

Aqui tienes el mejor para exrerior, http://www.hamware.de/ tienes un modelo de 200w y otro para 1,5Kw para exterior, esto si son caros a no ser que te montes tu algo con control remoto, puedes ver el que yo me he montado con control remoto y para potencia, con paciencia y buscando por EBAY los componentes y como mucho me habre gastado unos 400 euros, pero piensa que este acoplador con estos componentes podria aguantar 5Kw tranquilamente o mucho mas y todo [img size=727] [/img]

ese condebsador variable de vacio me suena... he visto uno parecido ruso, bobinas variables no se si las trae el mismo vendedor de surplus, me suena que si, una de pletina de cobre, me refiero alfamoso médico... reles, condensadores ceramicos y otros muchos componentes son de probadisima calidad

y la electronica de control entiendo que será parecida, aunque en baja potencia es mas bien conmutacion y en alta servomotores

Hola

Alguien ha probado el acoplador automático Wenden WAT-700
(HF Automatic Antenna Tuner) http://www.wenden.com.tw/english/marine/hf-auto.htm

SPECIFICATIONS
Frequency Range 1 : 3.5 - 30 MHZ ( with over 3 meters element )
Frequency Range 2 : 1.6 - 30 MHZ ( with over 12 meters element )
Input Power : 700 W PEP ( MAX )
Input Impedance : 50
Power required :
Dimensions :
Weight :
Control Cable :4

Manual en http://www.wenden.com.tw/english/marine/download/300-500post.pdf

---

Hola

He visto el Sintonizador de Antena Automatico "Ten-Tec Modelo 253" ¿Alguien lo ha probado?

Specifications:
Circuit Type: Reversible "L" network.
RF Power Rating: 2 KW maximum.
Frequency Range: 1.8 to 30 MHz.
Input Impedance: 50 ohms, nominal.
DC Power Input: 12 - 14 Volts, 2 amps maximum.
Tuning Accuracy: 1.5:1 VSWR maximum after tuning; 2.5:1 VSWR maximum during tuning.
Automatic Tuning Time: 5 seconds typical, 30 seconds maximum (from home position).
Manual Tuning: Full range manual tuning available via front panel up/down switches

Mas informacion en
http://www.eham.net/reviews/detail/141
http://www.universal-radio.com/used/sold372.html

...

73

EA3CXG... podrias decir la capacidad de ese condensador de vacio ???
supongo que la bobina estara en torno a los 20u....

La capacidad es de 500 Pf y el aislamiento 10Kv 50 ampers, la inductancia de la bobina pues si andará por los 20mh y respondiendo a otro colega pues si el condensador es Ruso y en la web del doctor se encuentra como también bobinas de pletina como esta o parecidas, los motores son servomotores 73.

Muchas gracias por la información, EA3CXG.

Otros ACOPLADORES AUTOMÁTICOS de baja potencia, menos de 500 Watios

· MFJ-926 ATU ........: Hasta 200 W.
· MFJ-927 ATU ........: Hasta 200 W.
· MFJ-929 ATU ......... Hasta 200 W. reportaje Revista CQ Radio Amateur Nov-2007 pagina 11
· LDG AT-200Pro ....: Hasta 250 W.
· CG-2000 ATU ........: Hasta 150 W.

---

· CG-3000 ATU ........: Hasta 200 W.
vista interior

· Esquema del CG-3000 ATU

---

· Icom AH-3 ATU ......: Hasta 120 W.
· Icom AH-4 ATU ......: Hasta 120 W. de 3,5 a 50 MHz.
· SGC SG-230 ATU .....: Hasta 200 W. de 1,6 a 30 MHz.
· LDG RT-11 ATU ......:
· Yaesu FC-40 ATU ....: Hasta 100 W. de 1,8 a 54 Mhz.
· Yaesu FC-800 ATU ...: Hasta 100 W. de 1,8 a 30 MHz, de 16 a 150 Ohms (SWR less than 3)
· Alinco EDX-2 ATU ...: Hasta 200 W. de 3,5 a 30 MHz
· Kenwood AT-300 (KAT-1) ATU.: Hasta 150w. de 1,8 a 29,7 MHz

::::: Noticia relacionada :::::

73

Hola

Alguien a provado el nuevo Acoplador Remote Automatic Antenna Tuner (ATU) para 600 Watios,
de la casa " MFJ ", modelo MFJ-994BRT con cobertura continua de 1,8 a 30 MHz automática remota...
Es para utilizarlo en el exterior / intemperie y Colocarlo junto a una antena vertical larga
Esta diseñado para ser resistente al agua...
El acoplamiento de sintonia se realiza siempre con baja potencia de 10 a 20 Watios,
y despues se Aplicar la máxima potencia (sólo después de puesta a punto, como en otros ATU).

· Tiene un rango de adaptacion de impedancia de 12 a 800 Ohms (16:01)
· La inducion es hasta 17 μH
· La capacidad es hasta 2950 pF
· La potencia maxima es 600 Watios PEP SSB/CW (500 W continuos)
· Requiere una alimentacion es de 12-15 VDC, 850 mA (MFJ-4117 DC/RF filtros esta incluido)
· Dimensiones (aprox.): 10.1 × 2.8 × 9.2, 257 × 71 × 234 mm (W x H x D)
· Peso aproximado: 1,68 kg
· Precio aproximado: 400 Euros

Ver Manual MFJ-994BRT

diagrama de bloques del circuito MFJ-994BRT

---

---

. . .

73

Hola

Alguien a provado el nuevo Acoplador Remote Automatic Antenna Tuner (ATU) para 1500 Watios,
de la casa " MFJ ", modelo MFJ-998RT con cobertura continua de 1,8 a 30 MHz automática remota...
Es para utilizarlo en el exterior / intemperie y Colocarlo junto a una antena vertical larga (para la banda de 160 Metros ...) Esta diseñado para ser resistente al agua...
El acoplamiento de sintonia se realiza siempre con baja potencia de 5 a 10 Watios,
y despues se Aplicar la máxima potencia (sólo después de puesta a punto, como en otros ATU).

· Tiene un rango de adaptacion de impedancia de 12-1600 Ohms (SWR/ROE hasta 32:1),
· La inducion es hasta 24 μH
· La capacidad es hasta 3900 pF de entrada.
· La capacidad es hasta 976 pF de salida.
· La potencia maxima es 1500 W SSB
· Requiere una alimentacion es de 12-15 VDC, 1,4 Amperios (MFJ-4117 DC/RF filtros esta incluido)
· Dimensiones (aprox.): 350-ancho × 159-altura × 457-profundidad mm
· Peso aproximado: 4,3 kg
· Precio aproximado: 840 Euros
· Manual MFJ-998RT de usuario

---

---

Vista exterior delantera, resistente al agua

---

---

Vista interior (es similar a modelo MFJ-998) y Vista exterior trasera.

foto MFJ-998RT_3

---

---

Esquema de conexión

---

---

MFJ-4117 BIAS TEE DC POWER INJECTOR,HF,W/ON-OFF 1-50VDC,1A

. . .

73

una pasta , pero tienen muy buena pinta
