Acoplador automatico N7DDC

Muchas gracias por tu información, yo he comprado uno, supongo que cuando me llegue necesitare alguna ayuda.

Veo que el link no salió bien...

lo repito:

https://github.com/Dfinitski/N7DDC-ATU-100-mini-and-extended-boards/tree/master/ATU_100_EXT_board

https://github.com/Dfinitski/N7DDC-ATU-100-mini-and-extended-boards/tree/master/ATU_100_EXT_board

https://github.com/Dfinitski/N7DDC-ATU-100-mini-and-extended-boards

creo que aqui sale bien... disculpar los fallos. 73

Hola.

Este otro LInk lo vende TODO MONTADO Y EN UNA BONITA CAJA con bonito aspecto por SÓLO  68,08€, SIN GASTOS DE ENVÍO.

Parece una buena opción para quiuen nio se quiere complicar la vida montando y soldándolo...

https://es.aliexpress.com/item/4001289120409.html?spm=a2g0o.detail.1000014.35.6d5b3abf8vaeka&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.14976.165864.0&scm_id=1007.14976.165864.0&scm-url=1007.14976.165864.0&pvid=64009911-555e-4451-8f44-52e5ea1e1e1c&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.14976.165864.0,pvid:64009911-555e-4451-8f44-52e5ea1e1e1c,tpp_buckets:668%230%23131923%230_668%23808%237756%23203_668%23888%233325%2313_4976%230%23165864%230_4976%232711%237538%23666_4976%233104%239652%231_4976%233141%239887%238_668%232846%238108%23155_668%232717%237566%23805_668%231000022185%231000066058%230_668%233422%2315392%2328

SALUDOS DE EA8NL.

SÓLO

@ea8nl

Y no es caro, con dejarlo en la cesta de la compra, verás que te va a salir una ventajosa rebaja del mismo acoplador. Por lo que yo veo.

Es bonito.

Buenas tardes.

Por si le sirve a alguien os cuento mi experiencia con éste acoplador.

Yo lo compré ya montado, con su caja de aluminio anodizado en negro, los botones, la pantalla oled, etc. por poco mas de 90 € aqui: https://www.ebay.es/itm/Automatic-Antenna-Tuner-7x7-OLED-1-3-ATU-100-N7DDC-%D0%B2-%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%B8%D0%B5%D0%B2%D0%BE%D0%B9-%D0%BA%D0%BE%D1%80%D0%BE%D0%B1%D0%BA%D0%B5/254644240325?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

Decidí que por la diferencia de precio no me merecía la pena el tener que montarlo y poner a trabajar la impresora 3D.

Lo probé en mi Icom IC-7300 con el mástil spiderbeam de 12 mts. ya que el acoplador interno del icom no me acoplaba en parte de la banda de 20 y en nada de las de 40, 80 y 160 por alta roe. Fué colocar éste acoplador y funcionar todo perfecto logrando buenos contactos tanto en fonía como en digitales.

Ahora mismo lo tengo conectado a un Kenwood TS 440S y una antigua antena balconera (Tagra gp 27 b) de 27 mhz. que tengo en el tejado y me ajusta en todas la bandas excepto los 160 mts.

Todos los ajustes los realiza normalmente en apenas 1 segundo, lo cual en el kenwood se agradece, ya que el acoplador que trae integrado el equipo, de automático tiene poco.

Nota: Voy a comprar un segundo acoplador para el icom, hasta que resuelva mis problemas de alta roe en la spiderbeam.

@ea8nl

Cuidado con ese. Veo que tiene un único botón de tune, por lo que cada vez que cambies de banda tendrás que pulsar el botón para que acople. Yo he puesto un enlace a Ebay que tiene los 3 botones: el de auto/manual, el de bypass y el de tune. Puesto en auto no necesitas hacer nada al cambiar de banda, él lo hace todo solito. Un poco más caro, pero más cómodo.

OK, GABRIEL.

Lo de los botones o pulsadores se pueden poner. En la info dice dónde.

Ya lo buscaré y lo pongo por aquí, pues otro colega también me lo ha preguntado.

Yo de momento lo uso con un sólo pulsador, y efectivamente, cuando cambias de banda tienes que darle y pasarlo a TUNE para que ajuste.

Posiblemente  le ponga los tres para hacerlo más automático, y espero que el sofware ya lo tenga implementado...

Otra cosa, entiendo que lo has puesto en mástil, o sea, a pie de antena, o estoy equivocado....?

Yo lo estoy usando a pie de equipo, pero he pedido otro que me acaba de llegar, (y tengo que montarlo... menos mal que éste sí tenía TODOS los componentes SMD soldados...) para tratar de ponerlo a pie de antena en operaciones móviles etc.

Si como entendí  lo usas en mástil, a pie de antena,... , ... PREGUNTA del MILLÓN...

Entiendo que tanto en la spiderbeam como en la balconera, les conectas el vivo del conector a ellas,... y la masa??? a tierras más o menos buenas que tienes.. . es ok???  Cómo son?...

Y,  los pulsadores y el display los has prolongado???  Hay problemas de reenganches por RF espúrea???.

GRACIAS POR TUS COMENTARIOS.

SALUDOS de Severo, EA8NL.

73

Hará dos meses lo compré por Ebay a un ruso.

Vino montado, todo smd, display, etc etc. Ahora por fin me he animado a ponerlo en una cajita y me surgió el problema de encontrar los puntos para los pulsadores.

Hago un SOS a Juan Carlos EA3GNR y muy amablemente me los indica con algún que otro detalle que yo tenía equivocado. Después de instalarlo en la caja, no funciona (normal en mí) y era que el conector que le puse para alimentación estaba mal conectado.

Va bien, aceptablemente bien, hace su función. No se puede pedir más por el precio que tiene.

Hola.

Creo que ésto aclarará más el tema de los pulsadores.

Botones adicionales

Estos son el Bypass y automático.

El dispositivo también le permite conectar dos botones adicionales que amplían la funcionalidad básica. No hay pines para su conexón. Hay que buscar en la placa los puntos B1 y B2 , debajo del chip, junto a A6 y A7, y se llevan a masa, con un condensador de 100nf, para evitar interferencias que puedan dificultar el funcionamiento del procesador,como se ve en el esquemita churro que adjunto.

Al presionar el botón Bypass se produce una desconexión temporal de todas las capacitancias y inductancias en la señal de ruta desde la entrada hasta la salida. Al presionar el botón nuevamente, se apaga el modo Bypass y el dispositivo reconecta las capacitancias e inductancias que se instalaron al final de la último proceso de ajuste. El modo automático también se reanudará si se ha activado previamente.

Al pulsar el botón Auto se activa el modo automático del dispositivo, y se muestra en la pantalla como un signo de punto. El dispositivo recordará encender el modo automático, y permanecerá con él incluso después de apagar la alimentación, hasta que se apague presionándolo nuevamente.

SALUDOS PARA TODOS de Severo, EA8NL.

 ... Y CUÍDENSE MUCHO. 73

@ea8nl

Buenas tardes, Severo.

El acoplador yo lo tengo en el cuarto de radio, nada de en el mástil. ¿porqué? pues básicamente porque en su día no fui previsor y ahora no me apetece andar tirando de nuevo cables.

Tal y como lo tengo, es como si usara el acoplador del equipo, con la ventaja de que éste es totalmente automático.

Lo de los pulsadores. Decirte que no es ponerle más botones y ya, el firmware que tenga instalado tiene que tener prevista esa posibilidad. Ten en cuenta que hay muchas versiones diferentes del acoplador, y cada una de ellas tiene que programarse de forma diferente. Hay una versión de firmware pensada específicamente para colocar a pié de antena, sin botones ni display, con lo que siempre está en automático y no hay forma de alterar esa condición de funcionamiento.

Entiendo que tanto en la spiderbeam como en la balconera, les conectas el vivo del conector a ellas,... y la masa??? a tierras más o menos buenas que tienes.. . es ok???  Cómo son?...

Pues a su correspondiente PL. La balconera tiene el vivo que mide como 2 mts. y un pequeño radial ajustable que es su plano de tierra. La spiderbeam lo mismo. El hilo al vivo y su plano de tierra a la masa de la bajada del coaxial. No tiene misterio.

Te comento que yo lo compré totalmente montado, ya que por la diferencia de precio no quise liarme con el montaje.

Hola.

@EA2ELU.

OK, Gabriel. GRACIAS por tus respuestas.

Así es como lo uso yo también. Acoplo con él a pie de equipo de radio, con una antena MORGAIN de 40/80 en cualquier banda, aparte que necesita mucho cariño... pues de estar muy bien en esas bandas durante el dia, por la noche me sube a más de 6 de SWR ... seguramente por contracciones/dilataciones de alguno de los puentes de ajuste que lleva... a ver si subo y se los quito y la conecto a un SG-230.. o a otro AT-100 que tengo para montar, en principio para portable...

Por cierto, agregué el pulsador para el ajuste automático, y funciona MUY BIEN. Tengo puestos. El de Vaypass, no lo puse pues lo soluciono exactamente igual con el de ON/OFF que le puse.

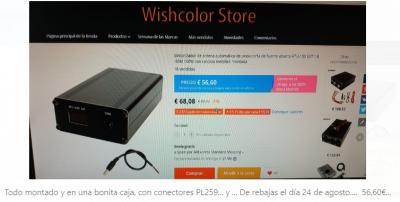

Paso el link del que vende el acoplador TODO MONTADO en caja metálica y que dice que lo pone de oferta dentro de un dia y pico ...por 56.95€

https://es.aliexpress.com/item/4001289120409.html?spm=a2g0s.8937460.0.0.126a2e0eu3cwd8

Mirar lo que he encontrado sobre este acoplador

https://hf5l.pl/en/cha-250b-antenna-by-sp5gni/

@ea1bdx

Es que lo de la cinta de aluminio no tiene perdón. Vaya idea.

Bien por lo del acoplador.....

Mirad:

https://ja2nkd.blogspot.com/2020/08/auto-antenna-tuner-at-100.html?m=0

Hola a tod@s,

Entiendo que este acoplador, para usarlo con Icom que sería mi caso, hay que poner manualmente el equipo en portadora y 10W para poder acoplar mediante el Tune del acoplador ya que no está conectado al conector de 4 pins trasero, Verdad? o hacer un invento para que se pueda hacer de forma algo más automática.

@ea3fnm

Buenas tardes. Éste acoplador vale para cualquier marca de equipo. Si lo pones en modo automático no hace falta usar el botón tune del acoplador. Simplemente, si estás en SSB, pulsa el PTT y pega un silbido mientras dura el acople. Dura como 1 segundo. ¡Es muy rápido acoplando!

Bueno  que bien lo que se aprende ,el mio media 170 w en AM con el ft857d ,me decía yo, que bien como sube la pwr el bichito este ,ahora me toca cambiar el "binocular" y ponerle 10 espiras en vez de 4 como le puse ,a ver si va bien y las fotos de conexión de pulsadores, maravillosas no encontraba donde ponerlas que son muy chicas jajajaja

por cierto el mio viene de Alemania y todo soldado 23 €

73.........Lute

Publicado por: @ea2elu

@ea3fnm

Buenas tardes. Éste acoplador vale para cualquier marca de equipo. Si lo pones en modo automático no hace falta usar el botón tune del acoplador. Simplemente, si estás en SSB, pulsa el PTT y pega un silbido mientras dura el acople. Dura como 1 segundo. ¡Es muy rápido acoplando!

Hola Gabriel,

Eso es lo que quiero evitar. Me gusta más la operación que realiza Icom a baja potencia con su propio acoplador o un LDG. Seguiré investigando la posibilidad de implementarlo y si lo veo viable igual me miro uno de estos.
