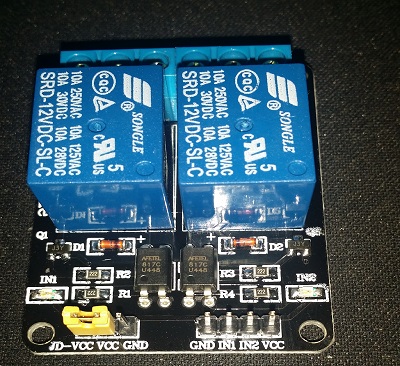

Hola, he comprado un modulo 2 Relay module 12v con optoacoplador para hacer "un invento", para poner en TX dos amplificadores y tengo algunas dudas.
Necesito saber para que es el puente VCC-VCC-GND
y también los pines GND, IN1, IN2, VCC
Algunas las se pero un repaso general nunca viene mal, muchas gracias.
Intento subir una foto.
La Radio es una pasión, una forma de vida.
A la amistad por la radio
73, David
EA1BAB
Inició el tema
Buenas tardes, aunque creo que ya lo tienes más o menos claro, el puente donde tienes el jumper, es para configurar la señal de activación en la entradas in1 in2 si es positiva o negativa.
las conexiones de pines es la alimentación y la activación respectivamente.
Saludos
Perdón no entiendo lo que quiere decir la señal de activación positiva o negativa.
La Radio es una pasión, una forma de vida.
A la amistad por la radio
73, David
EA1BAB
Inició el tema

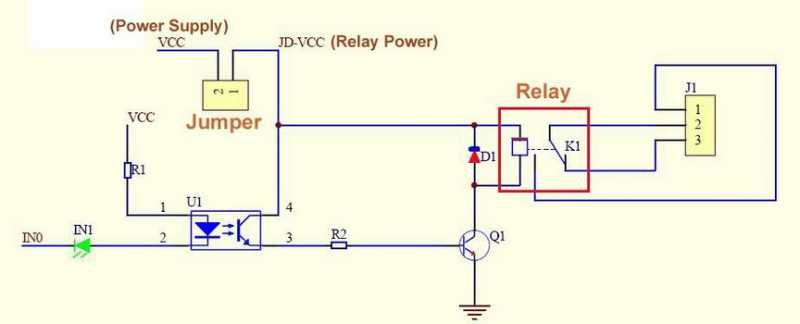

Buenas de nuevo, deja el puente entre el pin 2 y 3 para alimentar el módulo relé con la misma alimentación que alimenta la placa de los opto acopladores, si quieres utilizar una fuente alimentación externa distinta a la vcc de la placa de quita en puente y alimentas a estos entre el jd/vcc y masa.
