160 metros la TOP band

Hola

Hay que ir preparando las antenas para 160m

VER antena GP para 160m "full-size" INPRESIONANTE vertical

Os paso un video F8FKI, la mayor antena vertical para la banda de 160 Metros en Francia

F8FKI, biggest vertical antenna for 160 Meter band in France

---

Tribander antennas on 160, 80 and 40 meters.

-Temas relacionados
· Antena Vertical tipo paraguas en Topband (160 M)
· Calculo de bobina para antena vertical de 160m.
· Antenas RX para Bandas Bajas 160 80 40 Metros
· Preamplificador RX Bandas HF 160 80 Metros

·Ampliación del segmento de 160m en España

· 160m Vertical / 18m fg Spiderpole
· http://www.dj0ip.de/vertical-antennas/160m-inv-l-on-18m-pole
· antenna 160m

· Antena rectangular para 160m

.
.
.

73

Hola,

Después de la caída de la impresionante torre direccional de 3 elementos para 160m de OH8X derrumbada en una tormenta...

Ya hay otra similar construida por 7J4AAL, !felicidades!
Antena direccional de 3 elementos para 160m montada en una torre a 60mts
cercana a la yagi de 3 el para 80m

---

73

Hola

Preparando las antenas para los próximos concurso, se puede reducir el numero de radiales puestos en el suelo, por 4 o 8 RADIALES ELEVADOS a partir de la base de la antena vertical.
ver articulo de ZL2AL tuning elevated radials

____________________________________________________________________

- Texto del libro de Antenas verticales para bajas frecuencias (MF y HF) Escrito por Armando García Domínguez EA5BWL.

____________________________________________________________________

- Texto del articulo ¿Radiales enterrados o elevados? Escrito por Luis A. del Molino EA3OG

· ¿Resonantes en ¼ de onda o no resonantes? ¿Cortos o largos?

Por supuesto que los radiales elevados deben ser de ¼ de onda de longitud por banda y resonantes, opuestos por lo menos dos a dos para cancelar su radiación en el espacio. De eso no hay ninguna duda.

· ¿Pocos o muchos radiales?

Este es un tema que ha sido muy debatido y parece como si hubiera quedado como paradigma de un sistema de radiales en el que deban colocarse tantos como se puedan y, si puedes pagarlos, mejor colocar hasta 120 radiales. Eso sería un radial cada 3 grados de la rosa de los vientos. Yo daba por supuesto que esto era lo más aconsejable, hasta que leí el artículo “An experimental Look at Ground Systems for HF Verticales” (Un vistazo experimental a los sistemas de tierras para Verticales de HF) de Rudy Severns, N6FL, publicado en el QST de Marzo de 2010 en la página 30.

La primera comprobación que Rudy Severns realizó fue la de aumentar el número de radiales enterrados desde 4 hasta 8, luego hasta 16 y 32, y finalmente hasta colocar 64 radiales. No, no llegó a colocar los 128 radiales porque los resultados anteriores ya le habían indicado que no salía a cuenta, que no valía la pena.

La diferencia de señales radiadas que encontró, tanto con antenas verticales de ¼ de onda, de 1/8 de onda y incluso más cortas, fue apreciable (mayor que algún decibelio) hasta alcanzar el número de 16 radiales enterrados. A partir de esa cifra, al duplicar los radiales, las señales ya sólo aumentaban en décimas de decibelio.

Al pasar de 16 a 32 radiales enterrados, la mejora que obtuvo se encontraba entre 0,2 y 0,3 dB y, al pasar de 32 a 64 radiales, obtuvo también mejoras de solamente 0,2 dB con todo tipo de verticales, con lo que la mejora total al pasar de 16 a 64 radiales oscilaba entre 0,4-0,6 dB. Extrapolando sus gráficas, se deducía claramente que el paso de 64 a 128 hubiera producido en todos los casos una mejora inferior a 0,1 dB. Una ganancia nada rentable para tanto esfuerzo.

Así que ya tenemos una conclusión. Por lo menos vale la pena colocar 16 radiales, pero difícilmente obtiene recompensa el esfuerzo de colocar 128 radiales. La mejora no llegaría ni a 1 dB. Esta conclusión es muy importante si, además, pretendemos realizar un sistema directivo de 4 verticales enfasadas, de modo que el sistema sea direccionable por medio de la combinación de fases. Si necesitamos colocar 4 planos de tierra, uno para cada una, vale la pena saber hasta dónde sale a cuenta llegar en la instalación de radiales.
____________________________________________________________________

Foto de J75ZH en Dominica (año 2002) preparando la antena vertical Titanex V160E para 160 metros con los radiales elevados

___________________________________________________________________

- Noticias relacionadas:
· Artículo QEX de radiales elevados

---
73 Carlos EA1DVY

Hola

Os paso esta Fotografia de la antena vertical con radiales elevados;
- IK1QHB

___________________________________________________________________
Articulo de Modeling for the N6LF "Elevated Radials" QEX article

You can use this one model to study what happens when you change the height of the radials, the length of the radials, the length of the vertical section, and/or the length of the horizontal section. The horizontal section length may be set to zero in which case the model becomes a simple vertical. In the view above the radials are 130 ft (~87°), the vertical section is an arbitrary 65 ft, and the horizontal section has been set to ~71.9 ft using the Resonate button. Test frequency is 1.832 MHz.

____________________________________________________________

- Si no dispone del espacio suficiente para poner los radiales elevados, los puede poner plagados como K2AV,

---
73

Hola

He vista esta antena para la banda de 160m de la Marca Italiana MOMO-BEAM
Modelo: MB1 160V 22M BASE/TOP LOADED tiene un peso de 36,0 Kg , Precio aproximado 850 euros
es una antena vertical con una altura de 22,50 metros con bobina de carga en la base
y un sombrero capacitivo en la parte superior, dice que tiene un ancho de banda de 60 KHz

Esquema de la antena

Puesta vertical con los vientos

Bobina de carga para 160m de alta potencia con tubo diámetro de 50 a 80 mm, precio aproximado 150 euros
Dimensiones: 30x30x10 cm

Placa con Radiales y bobina

. . .

73 EA1DVY

Hola,

Buscando antenas en polaridad/posición horizontal para la banda de 160m, para ponerla en una torreta...
he visto una de la casa OPTIBEAN el modelo "OB1-160" 1el / 160m Rotary (SSB + CW)
con una longitud de 34 metros, un peso de 150 kilos y un precio de 6.545 euros

73 EA1DVY

Hola,

Escribió:

una longitud de 34 metros, un peso de 150 kilos y un precio de 6.545 euros

No tiene buen aspecto, me refiero a que parece frágil. Un diseño mecánico bastante forzado.
En esa banda, esas antenas, son más ejercicios de ingeniería que otra cosa.

A todo esto, ese precio no se de donde sale, de los materiales seguro que no.
Vende la duo-banda con 5el en 20m y 3el en 40m y cuesta €4.000 !!

Mira, compras dos Spiderbeam de 26m (o las de 22m, o de 18m, incluso las de 12m), les haces un soporte central (robusto. Te lo hace Mastil-Boom), le pones una bobina de ajuste y ya tienes un dipolo para 160m de 52m !! de ancho por poco más de €1000. Más barato, más ligero, y mayor rendimiento (por ser mayor).

Gracias por la información.

73, Máximo - EA1DDO

Escribió:

No tiene buen aspecto, me refiero a que parece frágil. Un diseño mecánico bastante forzado.
En esa banda, esas antenas, son más ejercicios de ingeniería que otra cosa.

Tienes razon el precio sera por que "incluye un sistema de conmutación multiple de 5 KW + 1:2 balun"

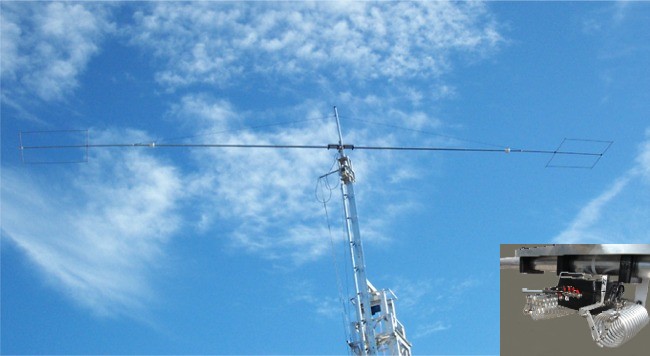

Algo parecido a la antena de OB1-80+ 1el / Rotary (SSB+CW)
con una longitud de 18 metros, un peso de 30 kilos y un precio de 1.919 euros (incl. 5 KW 1:2 balun and multi switch system)

---

73 EA1DVY

Escribió:

"incluye un sistema de conmutación múltiple de 5 KW 1:2 balun

Entiendo, te cobra €1000 por el dipolo, otros €1000 por un balun, y €4000 por el acoplador :ohmy:

Y a todo esto, te meten y cobran el acoplador por que no han sabido otra manera de ampliar el ancho de banda.

73, Máximo - Ea1DDO

Una idea mas , saludos

Dipolo 160M fullsize , "el calientanubes" a 20 metros de altura

L invertida 20 metros verticales y 20 inclinados con radiales
NO HAY COLOR

Creo que para esta banda lo mejor es ir probando, yo por " miedo " sigo tirando con un " warridipolo " que me permite hacer euros y da gracias ( balun central, 10 metros de hilo + bobina 30 vueltas sobre tubo pvc de 90 de diametro + otros 13m de hilo por cada bigote del dipolo ) con un ancho de banda de 10khz el mejor de los dias.

Lo mejor que hice fue parecido a la momobeam en pequeño hehe, mastil de 16m de altura, con sombrero capacitativo de 4 hilos de 5m, 4 radiales de 30m, y un balun 4:1, y aun asi tube que adaptar una pequeña bobina de 6 vueltas sobre tubo de pvc de 90 de diametro justo despues del balum para conectar al mastil, y me quedo a 1:1 en 1820.00, y ancho de banda de 25khz, jugando con el acoplador podia menearme bastante bien en casi toda la banda (CW me refiero).

Hay que buscar soluciones a los problemas, y todos no tenemos el espacio suficiente para poder montar lo que nos gustaría :angry: :angry: :angry:

Gracias por todos los aportes, los voy siguiendo y cogiendo ideas.

Saludos y feliz año 2016.

Bueno, se me ha ido la cabeza y he publicado en otro hilo sobre las antenas de 160M.

Aqui os paso un esquema de la antena que acabo de hacer, la había hecho con solo 2 radiales de 30m pero al final le he instalado 2 mas, dejando 4 radiales de 30m a 1m del suelo sobre el pasamanos de obra del bloque de pisos formando una cruz no completa por espacio.

El detalle de la bobina es simple, hice 12 vueltas de hilo sobre un pedazo de tubo de 90 y he ido quitando vueltas y mirando el analizador hasta que con 8 vueltas se ha quedado con los 4 radiales a 1:1 en 1812.00, me gustaría afinarla un poco mas, sobre los 1818.00/1820.00 pero por ahora así la dejo hasta que la pruebe bien bien.

Comentar que esta mañana cuando la he instalado con solo 2 radiales, el otro dipolo con trampas que tengo con el cual he trabajado bien europa, es un dipolo auto-construido también, no escuchaba nada, y con esta L invertida he escuchado un par de estaciones que ahora no recuerdo, por ahora "FUNCIONA".

En TX me va perfecto, ya que le puedo meter hasta 800 watts sin problemas, con mi ACOM 1010, pero con ojo a la roe, ya que el ancho de banda de esta antena es de 20/25khz.

Un saludo a todos.

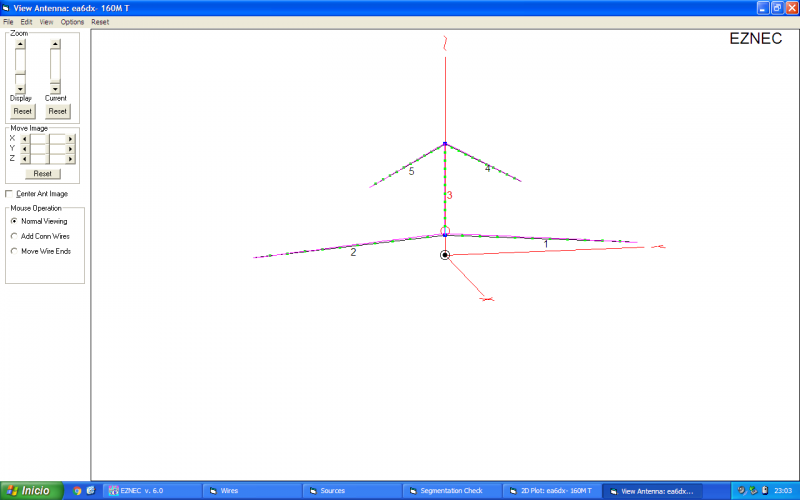

A mi se me hace cada vez mas complicado con el EZNEC6 simular cualquier cosa que este cerca del suelo ! tengo la torre a 40 metros de casa y tiene 26 metros de altura ai que voy a probar a hacer una tirolina desde un metro antes de la punta de la torre hasta arriba de la casa , la casa es toda de estrucutra metalica (steel frame) asique deberia de servir como contraantena.Ya veremos que tal va , si bien ya me preocupan las corriente que veo justo al lado tengo el WIMAX y puede quedar frito.

La contraantena:

Antena banda 160m dipolo rígido reducido,

Hola,

- He visto en la web de la marca japonesa CREATE (Creative Design Corp) que diseña y fabrica antenas en Japón,

que ha creado unas antenas de tipo dipolo rugido para las bandas de 160m, de la serie CD160x de 17 ~ 26m de longitud aproximadamente…

de los cuales la escala reducida de esta serie es 21 ~ 32% contra la longitud de onda mecánica de tamaño completo,

los modelos de la serie CD160x son:

• CD160-Jr: De 17,2 metros de longitud total. Power CW (Duty 50%) / PEP 30W/100W. Peso 12 kg
• CD160: De 19,9 metros de longitud total. Power CW (Duty 50%) / PEP 1kW/2kW. Peso 18 kg
• CD160-5: De 21,6 metros de longitud total. Power CW (Duty 50%) / PEP 5kW/10kW. Peso 21 kg
• CD160L: De 25,8 metros de longitud total. Power CW (Duty 50%) / PEP 2kW/4kW. Peso 31 kg
• CD160L-5: De 25,8 metros de longitud total. Power CW (Duty 50%) / PEP 5kW/10kW. Peso 35 kg

 ·

imágenes de las antenas CD160xx

·

·

The CD160-Series is a super-compact type dipole antenna for 1.8MHz bands, having 3 types of element length ranging from 17~26m of which reduced scale of this series is 21~32% against full-sized mechanical wave length. In a V-type dipole antenna generally available, the main radiation rob become maximum toward overhead because average height is respectively low as height of both element ends is enevisibly low, hence this leads the gain of low take-off angle into dropping accordingly. By installing this antenna at a certain height level above the ground, these problems would improve significantly and adjacent interference, a reducing a noise could also be expected eventually if it is in use with a rotator.

·

·

73 Carlos EC1T

- Información relacionada en

· Japoneses en banda 160m SSB

Hola,

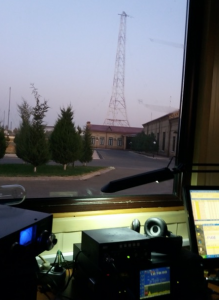

En la web de hamradio.uz hay un artículo interesante de la construcción de
una "Antena yagi de 7 elementos para la banda de 160 metros"... a  80 metros del suelo, sujetada por dos torres...
para la participación de UK9AA en el concurso "World-Wide DX contest SSB 2019"

como Asistido en Baja potencia, en la banda de 160m. el resultado fue de:
· 5841 Puntos, 76 QSOs, 8 ZN, 25Cty, 9.1 Hours
· #1 de UZBEKISTAN
· #6 del Mundo (récord de Asia)
· #1 de Asia (récord zona 17)

·

También participo UK9AA en el concurso en "World-Wide DX contest CW 2019"

con una "Antena yagi de 5 elementos para la banda de 160 metros"...
con resultado de:

· 116.560 puntos, 564 QSOs, 15 ZN, 65Cty, 19.3 Hours
· #1 de UZBEKISTAN
· #1 del Mundo (récord  de Asia)
· #1 de Asia (récord zona 17)

·

73 Carlos EC1T

·

Carlos, no me cuadra, esos números me parecen excesivamente pobres para lo que cuentas, a pesar de que Uzbekistan no es EA, juraría que desde aquí se han hecho mejores números cargando el dipolo a baja altura de 80m.

Carlos, no me cuadra, esos números me parecen excesivamente pobres para lo que cuentas, a pesar de que Uzbekistan no es EA, juraría que desde aquí se han hecho mejores números cargando el dipolo a baja altura de 80m.

·

Angel EA2ET , tienes parte de razón, pero si relees el articulo ...

el dice que tenia muchas interferencias industriales / QRM en ese QTH...  y TX con 100w

por otro lado, la antena le resonaba en 1910 kHz con 1.7 SWR - con un boom de 180metros...

Pero el persistió... y en la participación del concurso en "World-Wide DX contest CW 2019" ! QUEDO CAMPEON!

con una "Antena yagi de 5 elementos para la banda de 160 metros"...
con resultado de:

· 116.560 puntos, 564 QSOs, 15 ZN, 65Cty, 19.3 Hours
· #1 de UZBEKISTAN
· #1 del Mundo (récord  de Asia)
· #1 de Asia (récord zona 17)

·

·

73 Carlos EC1T

·

Felicidades a todos los radioaficionados y simpatizantes de EA1RKF (Radio Club Fene Alfa Charlie es una asociación de radioaficionados fundada en el año 1985), situada en la localidad de Fene,  provincia de La Coruña (Galicia).

- Que participaron con el indicativo EF1R en el Concurso Internacional de Radio "CQ World Wide Contest 160 Metros-2020", instalando una nueva antena vertical para la banda de 160 Metros, del fabricante canadiense VALCOM, modelo V33070FT,

de fibra de vidrio, con hilo radiante de  26 metros de longitud vertical y 14m horizontal, en forma de "L invertida .

En el QTH del "Radio Club Fene Alfa Charlie – EA1RKF".

Operadores de EF1R: EA1VR EA1CIU EA1IOU EA1IPT y otros colaboradores…

- Ver video1: Izado de la antena para el "CQWWSSB 160M - 2020"

·

·

.

Video2: colocación de la antena…

·

·

·

- Resultados: 210 QSOs = 61.714 puntos. Clasificación #2 en España, #32 Europa, #44 Mundo

·

·

- Ver otros videos en el canal del  Radio Club Fene EA1RKF"

https://www.youtube.com/user/ea1rkf/videos

·

·

- Anteriormente lo planificaron con un buen Proyecto "CONTEST 160M (2018-2020)» del Radio Club Fene"

• imagen1 de web FindGlocal (Organizaciones Sin Fines De Lucro > Radio Club Fene Alfa Charlie)

- Ver video3: Proyecto del Radio Club Fene EA1RKF para el “CONTEST 160M (2018-2020)”,

en

·

·

- Imagen de la antena utilizado en el año 2018 EE1RKF y en 2019 EF1RKF,

con una antena Delta-Loop de onda completa, con el vértice superior Δ a 58 metros de altura

en el QTH cima del "Montefaro Ares" cerca de La Coruña.

·

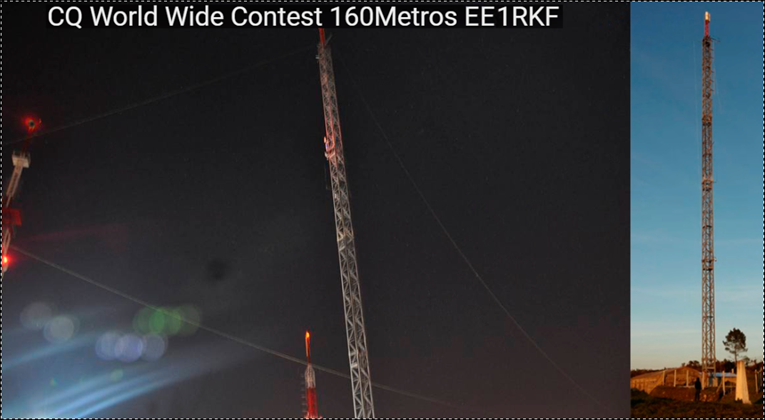

• Video4: EE1RKF "CQ World Wide Contest 160Metros-2018", con una antena Delta-Loop, a una altura de 65m.

Operadores de EE1RKF: EA1VR EA1EOL EA1IOF EA1IZA EA1DXC EA1GIL EA3AH EA1IUO EA1CIU EB1IJK

y otros colaboradores…

·

·

Video5: EF1RKF "CQ World Wide Contest 160Metros-2019”, ver video en el minuto 25, realizando un QSO de EA1VR a CT2HTZ, probando la antena, emisora y amplificador para el concurso CQWW160m-2019

Operadores de EF1RKF: EA1VR EA1CIU EB1DFP EA1WZ EA1IZL EA1IOF EA1IZA EA1IUO
y otros colaboradores…

·

·

Información relacionada en:

· Historia del contest "El Radio Club Fene y el CQ World Wide 160-Meter Contest EA1RKF"

·

· Radio Club Fene EA1RKF en facebook

·

·

·

73 Carlos EC1T
