160 metros la TOP band

la antena tiene 20metros de altura fisica y 30 electricos con carga lineal

Felicidades Manuel Fafian EA1TA, por su instalacion de la antena

He visto en la web de WALMAR ELECTRONICA en Argentina

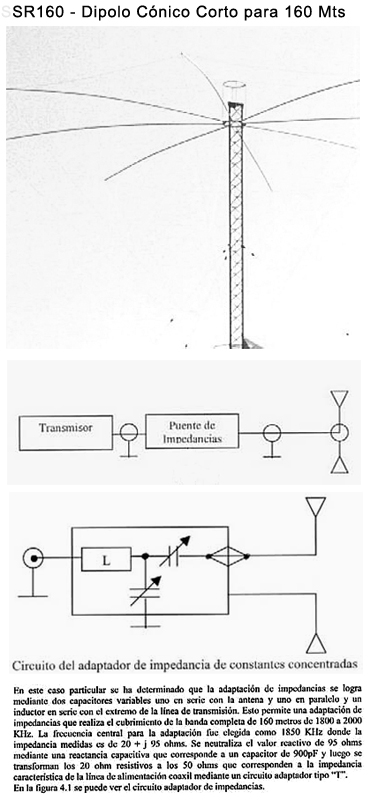

Una Antena vertical o Dipolo Cónico Corto para 160 Mts. modelo es SR160

Las fotos ilustran el armado del dipolo sobre una estructura C35. El cono superior está formado por 8 tubos de aluminio de 6 Mts. c/u unidos entre sí por segmentos de alambre de cobre 7x0,80. El punto de alimentación está en el medio del mástil dónde convergen ambas ramas del dipolo sobre dos aros acoplados a un adaptador de impedancias formado por una red de elementos L/C conectados en "T".
Para la construcción se utilizaron: 51 Mts. de tubos de aluminio 6162T10, 380 Mts. de cuerda de cobre 7x0,80, 40 Mts.de alambre de alta resistencia, 26 aisladores de porcelana, 2,0 Mts. de planchuela de cobre de 30 mm., 3,60 Mts. de tubo de cobre de 12 mm. de diámetro, además de bulones, tornillos, tuercas y terminales planos

Foto-1

- - -

73

,,,

Hola

La Casa Spiderbeam ya dispone de un súper mástil de 26 metros de altura,
de fibra de vidrio de alta calidad y telescópico

ver Spiderbeam telescope mast 26m fiberglass pole
Precio aproximado 549,00 EUR.

:::::::::::::::::::::::::::::::::::::::::::::::::::::

Antenna vertical inverted L 160m TopBand

:::::::::::::::::::::::::::::::::::::::::::::::::::::

Sus características son;
Material de: fibra de vidrio de alta capacidad profesional,
Reforzado especialmente con varias capas de Imprimación
Color...: negro, con protección UV

Longitud totalmente extraído (altura) .............: 26 metros ................ (85ft)
Longitud en el transporte (altura plegado) ...: 2,00 metros ............. (6 pies 6 ")
Peso total ............................................................: 18 kilos ..................... (40 libras)
Diámetro del principio (fondo) ........................: 108 milímetros ........ (4 1 / 4 ")
Diámetro superior (punta) ...............................: 4 milímetros ............. (1 / 6 ")
Diámetro espesor de la pared ........................: 1 mm de - 2,5 mm ... (1 / 25 "- 1 / 10")
Número de segmentos telescópicos ............: 15 segmentos

---

---

Este mástil esta construido, muy similar a los de 12m y 18m de fibra de vidrio,
y cuidadosamente diseñados para mantener su bajo peso y el equilibrio perfecto.
Durante extensas pruebas de varios meses en la costa del mar Báltico,
el prototipo ha superado todas las tormentas sin ningún problema
y spiderbeam esta listo para ofrecer este producto al mercado.

Este mástil propone para las actividades en la banda de 160 metros (Top Band)
con una nueva perspectiva. Sólo tiene que añadir unos cuantos cables como sombrero capacitivo
y disfrutar del funcionamiento con un tamaño más grande en Antenas Verticales de 160m
Este mástil abre la puerta a la construcción de estaciones portables en 160 metros
y otras frecuencias en banda baja como dipolos verticales en 40 metros,
o una quad de 1 elemento para 10/15/20 m. a 20 m. de altura sobre el suelo, etc

[img size=400] http://usblsb.typepad.com/.a/6a00e553c8af3b88340115702fde1e970c-pi [/img]
.
---
.

El mastil incluye un conjunto de 14 de goma acolchada abrazaderas de acero inoxidable
y 3 anillos tipo de los cinturones de fuertey, alguna cosa mas,
.
---
.

Placa de conexión . building

:=:=:=:=:=:=:=:=:=:=:=:

Ver Video de montaje

:=:=:=:=:=:=:=:=:=:=:=:

Video de F1UVN
Vertical 160m antenna, top-band, fiberglass pole Spiderbeam 26m

:=:=:=:=:=:=:=:=:=:=:=:

Mas info de Spiderbeam 26m Pole en:
Foro Telescoping Fiberglass Mast

Informacion de Radiales elevados
Notas de radiales

· ¿Pocos o muchos radiales? de EA3OG

.
.
.

Saludos, Carlos EA1DVY

Hola carlos con 400 euros montas algo como lo mio incluido hormigon y no necesitas vientos

Saludos Manuel.

dices..."la antena tiene 20metros de altura fisica y 30 electricos con carga lineal "

Para los que no entienden de esto..... que son 30 electricos con carga lineal??

Te refieres a radiales o a elementos que suben por el elemento radiante?

Y despues comentas.....400 euros.....y no necesitas radiales.....¿ como es esto de sin radiales??....

Podrias dar mas información sobre estos aspectos?

Gracias por adelantado.

Hola,

La parte baja de la antena de Manuel es una "farola" de esas conicas en acero galvanizado y que se sujetan en la base con cuatro tuercas.
No tengo los precios, pero seguro que una farola sola, de unos 10m de altura, sale barata. Más aún si la consigues de esas con algún defecto, golpe, surplus, etc.

Lo de los radiales... lee bien;

Escribió:

Hola carlos con 400 euros montas algo como lo mio incluido hormigon y no necesitas vientos

No necesita vientos, ya que la farola, con sus cuatro tuercas en una base de hormigón, aguanta mucho.
Radiales sí que hacen falta, sean elevados, en la tierra o ambos.

A todo esto, como la farola es de acero, y el acero no es un conductor excelente, siempre se puede mejorar poniendole unos cables de cobre por el exterior.

73, Máximo - EA1DDO

Saludos Maximo.

Veo que el post se corrigio (ver hora de la edicion) y cambió de radiales a vientos......por eso me extrañaba....ya sabes que sigo con la idea de hacer algo de esto.....

Entonces entendido......... que interpretacion hay de esos 30 electricos con carga lineal??

gracias de antemano a todos.

Se ve que hay mucho interes en estos post de cañas, antenas para bandas bajas etc.......

gracias por adelantado

¡Hala, cómo ha disfrutado el corrector de inglés de Google! ¿No?
¿No podríais haberle dado un repasito ortográfico y sintáctico a ese texto, antes de subirlo al Foro?
¡La lengua de Cervantes se merece más respeto, caray!

Hola a todos:

Recupero este tema para recomendaros la visita a todos los interesados en la top band de la web de N8MR que con solamente 100 w y sencillas antenas de hilo y poco espacio tiene confirmados mas de 100 paises del DXCC.

http://www.n8mr.com/topband.html

Yo ya la he guadado en mis favoritos para poder tirar de ella cuando después de un concurso y mis sufridos 100 w. he podido completar un puñado de QSOs.

Un saludo

Rafa

Con un dipolo a 10-12 metros y 800 w lo máximo que he conseguido es Rusia, (No asiática) y algunas super estaciones USA, costa este, que oyen volar a una mosca.
No es gran cosa, pero asÍ y todo, VALE LA PENA HACER ESTE CONCURSO, ÁNIMO.

Hola.
He visto la nueva Antena vertical de 40 metros por TITANEX
Modelo: V2000
Altura: 40m (131ft.)
Bandas: 160m, 80m,
Peso: 37kg (81.4lbs)
Potencia: 5kW PEP
Precio: 1.770 Euros
Longitud envío: 6.10m
Precio aproximado 2381 Euros

...

Algunas antenas necesitan ser cargar eléctricamente a través de una bobina,
ATU (Antenna Tuning Unit) Unidad de Sintonia de Antena

Otras antenas de TITANEX
Modelo:.... V 160 HD ............... V 160 S ................ V 160 E ................. V 80 E
Altura:....... 26.7m (87.6ft.) ..... 26.7m (87.6ft) ..... 26.7m (87.6ft) ...... 20.5m (67.3ft)
Bandas:... 160, 80, 40m ........ 160, 80, 40m ...... 160, 80, 40m ....... 160, 80, 40m
Peso:....... 25kg (55lbs) .......... 15kg (33lbs) ....... 15kg (33lbs) ........ 12kg (26.4lbs)
Potencia:.. 5kW PEP ............... 5kW PEP ............. 5kW PEP .............. 1.5kW PEP
Precio:...... 1.770 Euros .......... 995 Euros ........... 995 Euros ............ 695 Euros

Base of V160E (160m Vertical fm Titanex) de FY5KE

:::::

Mas info:
DL8QS - VERTICAL 160

.
.

Hola,

Hace unos años Titanex diseñó las mejores antenas verticales para las bandas bajas. En varias dxpediciones se ganaron el respeto. Pero de un tiempo para esta parte, ya son varios los colegas que intentan comprar o contactar con ellos y ni contestan.
Peor aún, conozco alguno que compró una antena Titanex, ha tenido dudas o problemas y tampoco le han contestado.

Por lo tanto, me parece que no están haciendo las cosas bien.

Es una lástima por que sus verticales son expléndidas, y eso que últimamente ya han surgido otras marcas y modelos alternativos.

73, Máximo - EA1DDO

Yo te propongo una vertical, a nosotros el año pasado con la AO1L , nos fue muy bien, el articulo completo sobre la antena lo tienes en este enlace.

http://www.ure.es/foro.html?func=view&catid=2&id=37971&start=10

De Titanex solo conozco la unidad de sintonia para 160/40 de una vertical de 80, que la convertia en tribanda con conmutacion remota.

El material de los reles y el condensador variable era muy bueno, pero la construccion era una autentica chapuza, hasta el punto de tener que recablearlo por completo ademas de fijar las espiras de las bobinas.

Y antenas de construcción y venta españolas???

Gracias.

Aqui tienes una

http://www.qsl.net/ea5jk/a_TOP_BAND.htm

Condiciones BARBARASSS en 160m ..

EB1CTA escribió:

Escribió:

Y antenas de construcción y venta españolas???

Gracias.

HOLA

www.alfaeco.com

NO tiene nada para la top band en su web pero quizas bajo pedido si.
Envía email o llamale a ver que te dice el amigo Macario.

Saludos
JORGE
EA8TL

Gracias.
la verdad es que EA5JK buena calidad y precio....

Si no me animo a contrucción casera...habrá que pedirla para reyes...

Yo llevo unos años intentando saber que antena usar, las verticales como todo no es que sea malas sino que el plano de tierra que ponemos es pesimo,si la gente sale mal en 40metros ,imaginate como sera para 160, como comento Maximo es verdad que hace unos años se ganaron prestigio pero es el mismo que se gano steppir,la historia esta en que las actividades se realizaban y se siguen realizando con antenas verticales puestas practicamente sobre el agua salada,se han hecho pruebas con mas de 100 radiales para conseguir algo similar incluso,es mas en RX las diferencias entre 40 radiales bien 100 radiales era practicamente igual pero mejoraban los contactos en 2db a media distancia,se llego tras muchos estudios a la conclucion que en las espediciones los angulos era muy bajos inferiores a 5 por lo que estando en el mar la situacion era fisicamente imposible de realizar en otra localidad fuese cual fuese su ubicación,sobre este pequeño resumen la fuente en ingles de varias páginas....pero a lo que voy es que quizas no te compliques la vida con estas verticales enormes y simplemente intentes cargar la torre o bien usar una "L" invertida.

Yo sigo sin saber que hacer y nadie habla as respecto ,si te dire que las estaciones que se escuchan fuerte con alguna excepcion (oh8x) adjunto foto que usa una torre de 100 metros de altura ...
[img] [/img]

Puedes ver la antena : http://www.radioarcala.com/nbspStation/TowersandAntennas/Tower7/tabid/358/Default.aspx

Pero dudo que alguien pueda montar eso.

Pablo , ea4tx tiene mastiles de fibra de mas de 25 metros quizas con una bobina el rendimiento sea optimo si bien el problema sigue estando en los radiales,por eso si usar la torre y tienes un tipo de antena (que no sea steppir) puedar usarla como sombrero capacitivo y te funcione mas o menos bien.

En EA6 la estacion que mejor sale es EA6SX pero vive pegado a un acantilado de 100 metros de altura junto al mar...como te comente anteriormente

A esa torre le falta la vertical de 144 arriba de todo. Bueno, ya que estamos le podríamos poner una bibanda 144/432. Ya no viene de un poco más.
