SDR SOFTWARE

El batido cero es eso, la resultante de la resta de 2 frecuencias iguales, la del oscilador del receptor y la de la señal a esa misma frecuencia que entra por la antena, y claro, cero Hz. no se deberían escuchar y no debería aparecer esa raya.

Pero al fin y al cabo, un SDR no es más que un montón de operaciones matemáticas con los datos aportados por el hard desde el receptor hasta los conversores analógico-digital, y en ese camino hay una duplicación de las señales, un desfase de 90º entre ellas y sendas mezclas con el oscilador local para llevar las 2 resultantes al los 2 digitalizadores (izd/dcho de tarjeta de sonido) encargados de pasarle los datos numéricos al procesador.

Cualquier pequeña diferencia en la amplitud o en la fase en esos 2 caminos añadido al ruido propio de todo circuito hace que cero no sea cero, además de no eliminar completamente la banda opuesta, lo que hace que las señales aparezcan duplicadas.

Para minimizarlo, los programas suelen tener unos ajustes de corrección actuando sobre la tarjeta de audio, o en tu caso sobre el pincho RTL, tanto en la amplitud como en la fase, alguno creo que incluso lo hace de forma automática, busca "corrección I/Q" o similar en los menús.

Pero independientemente de eso, ese es precisamente el punto donde no debes intentar escuchar, o bien desplazas la zona de escucha fuera de esa linea, o bien configuras un desplazamiento para que esa linea quede fuera de la pantalla.

Yo llevo una temporada jugando con SdrDx que de hecho funciona tanto en Windows como (¡rara avis!) en Mac OS X.

Llevo tiempo enviando sugerencias de mejoras al autor que, además, adopta rápido las que le parecen buenas ideas.

En mi caso lo he estado usando con un receptor SDR-4+ de Cross Country Wireless conectado a una antena Wellbrook ALA-1530+, además con un mando ShuttlePro de Contour Design (cómodo para sintonizar).

El programa tiene muy buenas opciones, aunque es un poco caos con tanto botón en pantalla. Está bien surtido de filtros notch, es cómodo para controlar el ancho de banda de demodulación, tiene un "anti ringing" que se agradece, etc.

Eso sí, es un poco complicadete ponerlo en marcha con receptores SDR similares al SoftRock, como el SDR4+. Podría ser tema para un buen tutorial, requiere enredar.

EC4AA escribió:

- No sé otros programas, pero el que yo uso con el SDR-14 (Spectravue) tiene un botón "NCO Null" para eliminar ese tono residual que puede aparecer a la frecuencia central (ver figura)

Ese tono que aparece suele deberse a una diferencia de nivel entre I y Q, y/o a la falta de respuesta en bajas frecuencias del interfaz de audio que, como mínimo, empezará en 20 Hz.

En el SdrDx hay una opción de calibrar que trata de corregir ese efecto. Dependiendo del receptor, además, ese problema puede depender de la frecuencia.

Con este tipo de SDR lo mejor que se puede hacer es nunca centrar en el ancho de banda la frecuencia que queremos demodular. Si por ejemplo estamos intentando escuchar 7.140 KHz, por poner un ejemplo, y nuestro SDR nos muestra 90 KHz de un tirón, mejor centrar en, digamos, 7.110 KHz o así.

Al alejar un poco la frecuencia del centro evitaremos que nos molesten esos artefactos.

Gracias a todos por participar en el hilo. Siempre se leen cosas interesantes.
A ver...que mi problema debe ser más fácil de lo que pueda parece.

Ahora pido ayuda exlusivamente a usuarios de HDSDR.

Se trarta, simple y llanamente, que con el HDSDR software, al pasarme al modo CW el software genera un tono (800hz a ojo) que me tapa las señales de la frecuencia exacta que ademas es la de mi ICOM 7410 manejada por el mismo HDSDR y el CAT.
Por tanto, en mi 7410 oigo perfecto y en el Hdsdr no oigo porque el tono se solapa.

Debe haber alguna pestaña o no sé qué para desactivarlo o activarlo...pero no encuentro nada.

NO puede ser tan complicado, desfases , etc......tiene que ser mas fácil.

Gracias a todos por participar en el hilo. Siempre se leen cosas interesantes.
A ver...que mi problema debe ser más fácil de lo que pueda parece.

Ahora pido ayuda exlusivamente a usuarios de HDSDR.

Se trarta, simple y llanamente, que con el HDSDR software, al pasarme al modo CW el software genera un tono (800hz a ojo) que me tapa las señales de la frecuencia exacta que ademas es la de mi ICOM 7410 manejada por el mismo HDSDR y el CAT.
Por tanto, en mi 7410 oigo perfecto y en el Hdsdr no oigo porque el tono se solapa.

Debe haber alguna pestaña o no sé qué para desactivarlo o activarlo...pero no encuentro nada.

NO puede ser tan complicado, desfases , etc......tiene que ser mas fácil.

Si, seguro que es mucho más fácil todavía si llegas a entender como funciona un SDR.

O si no, busca el botón que pone "quitar pitido que me jode".

Que no, que ahora mi pregunta no es ¿como funciona un SDR?.
Mi pregunta es para usuarios del software HDSDR.
Al poner modo CW, ¿Escuchan el tono de 800hz?
NI MAS NI MENOS!!!

No es eso, a mi también me pasa, y le he dado vueltas al HDSDR y no se como quitarlo, sale un pitido central, y hace que para CW no sirva para nada.
No es cosa de ser mas listo o mas tonto, es de saber o no saber usarlo, y como al compañero, ni pajo idea, para esto supongo sirve el foro, para preguntar y si alguien sabe como, pues hacer un grato favor y explicarlo.
Personalmente me vendría de coña, ya que yo solo hago CW como el que dice, y no lo utilizo con mi FT-950 por eso.

Y por mas que cambies el tono, sigue saliendo.

Efectivamente, Dani. Así es. Yo llevo horas con ello y la experiencia me dice que debe ser algo muy sencillo pero que hay que localizarlo.
Por eso pido ayuda y no dudes que si lo encuentro lo publicaré inmediatamente y te avisaré.
Me duelen los ojos de leer manuales y encima me califican gratuitamente, aunque sé que es condición humana....je je.
Tranquilo que lo encontraremos....dichoso batido.
Te informo que no existe manual como tal del HDSDR aunque quizás sepas lo que te digo. Ya sabes que los creadores del programa estiman que no es necesario generar un manual. j eje...creo se equivocan.
Aun así existen multiples tutoriales de uso e instalación de colegas colaboradores.
Los enlaces están en la web.
Los he leído y SOLO UNO de ellos se explica la operativa y el uso de "Picth".

ATENTO: Puedes mover el "Pitch de CW" en la ventana de FILTRO manteniendo pulsada la tecla Ctrl y moviéndote por encima del espectro del filtro y pinchando en el valor que quieras establecer por ejemplo 800hz.
Tambien si pinchas en el letrero amarillo de la derecha en la pantalla del filtro que pone "CW PITCH" se te abre un desplegable y puedes modificarlo.
Con ello solo cambiamos la frecuencia del tono pero no lo quitamos.
Cuando una señal se superpone hacemos el consabido batido cero pero el tono NO DESAPARECE por lo que no oímos nada...je je
Sigo buscando.....intentaré hacer una captura de pantalla.
AHora estoy en el foro de yahoo gropups a ver si por allí alguien sabe.

SALUDOS Dany...a mi tambien me gusta la CW!!

De momento tienes una opción :
Meterle un filtro de grieta con el NOTCH en el batido y escucharas bien..alrededor...je je. A mi no me vale esa opción porque utilizo el ICOM 7410 con el CAT. Hago CW y monitorizo a la vez.
Lo he hecho y funciona bien.
Te recuerdo que el filtro de grieta se pone activando la pestaña azul NOTCH y con el botón derecho del ratón pinchas encima de la señal del batido en la ventana de filtros. Luego puedes abrir o cerrar el ancho del filtro tirando de las lineas rojas laterales.

SUERTE!! Y cuéntame que tal?
Podrás recibir toda la CW bien.

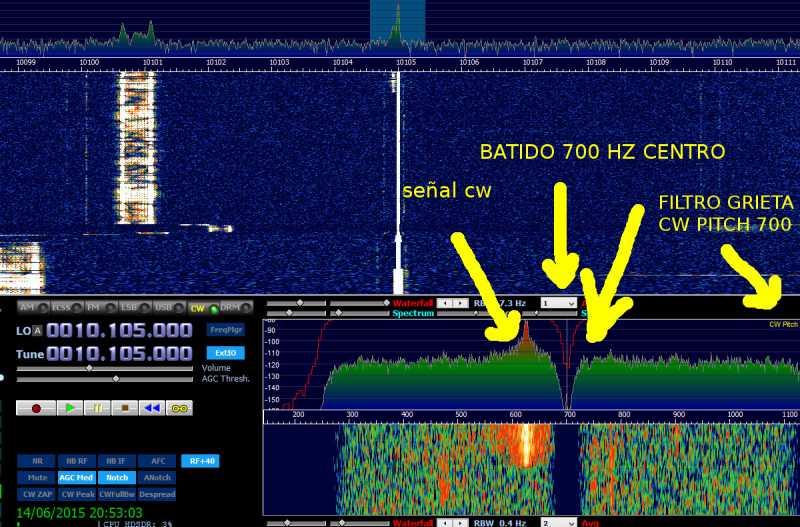

Aquí la solución provisional para escuchar.
Se ve la señal cw al lado derecho y el batido en 700hx con el filtro de grieta para anularlo.
Chapuza que funciona...je je

Mañana más ..a ver si lo solucionamos...

UN SALUDO

En el menú de Opciones del programa HDSDR, entra en "Misc Options" y haz clic en la opción "Set LO Tune Offset" e introduce en el panel emergente el desplazamiento deseado en Hz. (por ejemplo 5000)
De esa forma siempre tendrás 5 Kcs desplazada la línea central de la frecuencia sintonizada. Si en algún momento te coincide pulsa la tecla "C"

Con un SDR siempre evitad centrar la señal que queréis recibir. Por desplazar un poco la señal deseada respecto al centro no se pierde nada y se evitan líos por posibles desajustes entre los dos canales.

Con deslazarse 1 KHz ya es más que suficiente.

ea1aus, gracias, funciona, desplazas el " pitidito " y ya no molesta jejeje

Me parto! :laugh: :laugh: :laugh:

No es cuestión de listos o tontos, probablemente sea la forma de decir las cosas, o las ganas de leerlas...

Escribió:

Pero independientemente de eso, ese es precisamente el punto donde no debes intentar escuchar, o bien desplazas la zona de escucha fuera de esa linea, o bien configuras un desplazamiento para que esa linea quede fuera de la pantalla.

Escribió:

- En vez de centrar el espectro en la frecuencia deseada, hacerlo en otra algo separada.
* Si es lo segundo: en el menú "setup" del demodulador CW puedes ajustar la frecuencia de batido (ejm. 700 Hz)

Escribió:

Con este tipo de SDR lo mejor que se puede hacer es nunca centrar en el ancho de banda la frecuencia que queremos demodular.

Escribió:

En el menú de Opciones del programa HDSDR, entra en "Misc Options" y haz clic en la opción "Set LO Tune Offset" e introduce en el panel emergente el desplazamiento deseado en Hz. (por ejemplo 5000)
De esa forma siempre tendrás 5 Kcs desplazada la línea central de la frecuencia sintonizada. Si en algún momento te coincide pulsa la tecla "C"

Escribió:

Con un SDR siempre evitad centrar la señal que queréis recibir. Por desplazar un poco la señal deseada respecto al centro no se pierde nada y se evitan líos por posibles desajustes entre los dos canales.

Bueno, por lo menos a la quinta alguien ha sido capaz de explicarse, o alguien ha sido capaz de leer con atención.

Si!! Si señor Javier EA1AUS. :woohoo:
Puff! Sospechaba que era algo tan sencillo como eso pero las novedades siempre cuestan. Lo dije al inicio del hilo....
Menos mal que has tropezado con nosotros y así nos has ayudado.
Me siento contento de que te hayas molestado en escribirnos así dejar constancia clara de como se opera con el HDSDR en esas circunstancias, si no hubiese sido por el tono que genera en CW para el batido no hubieramos aprendido la operativa .
Yo tenía igualados el LO y el TUNE porque utilizo el control CAT y al principio me mareaba. Luego tambien me liaba con el LO (A) y el tema del oscilador local LO que mi SDR no tiene.
En fin.....has sido claro y conciso y Dani y yo lo hemos cogido al vuelo
GRACIAS!! :woohoo:
PD: Animaros a contar experiencias sobre SDR. Ya abrí otro hilo sobre mis primeros pasos con el HDSDR y mi particular barato y cutre pero efectivo SDR XINO.
Los primeros pasos siempre son costosos y a veces frustantes.
Pero, tanto en uno como en otro hilo podemos tener un lugar de encuentro para compartir experiencias.Acabo de hacer QSO cw MONITORIZANDOME EN HDSDR EI5HE y Fine Job!!
GRACIAS A TODOS LOS QUE DE UN MODO U OTRO INTENTÁIS AYUDAR (de corazón y como colega radio aficionado probador :whistle: )

EA2ET escribió:

Me parto! :laugh: :laugh: :laugh:

No es cuestión de listos o tontos, probablemente sea la forma de decir las cosas, o las ganas de leerlas...

Bueno, por lo menos a la quinta alguien ha sido capaz de explicarse, o alguien ha sido capaz de leer con atención.

:laugh:

En fin, conviene recordar al personal que en esta afición, más que en otras, conviene tratar en lo posible de comprender cómo funcionan las cosas que usamos.

De lo contrario, esto se convierte en una suerte de ritual vudú sacrificando gallinas a la luz de las manchas solares. Y gallinas, pobrecillas, no tienen la culpa de nada

Gracias EA1AUS de nuevo.

EA2ET te voy a explicar algo, creo que es sencillo de entender y creo que todos entendimos tu explicación, el que no entendió lo que preguntamos fuiste tu, no es que seamos mas listos o mas tontos, es que no entendiste, personalmente entendí muy bien que si desplazabas el " pitidito " ya no lo escucharía, el problema y no lo leiste, que no sabíamos cual era el " botoncito " que había que tocar para hacerlo, espero que tu a la tercera o cuarta hayas entendido mi comentario, un saludo.

:woohoo: :woohoo: :woohoo:

Efectivamente Dany, así como lo has explicado ahora hasta yo lo he entendido.
