MixWin y RTTY en FSK con DigiCat

¿Te has puesto en contacto con Emilio EB4FMT?

Si señor fue lo primero que hice; lamentablemente no conoce el programa.
Gracias de todas formas.

Saludos, Rafa
EA8CYQ

Hola Amigo

EA2CYJ-RAUL

Asigna un único puerto serie y configurando RTS y DTR adecuadamente en teoría debería hacer FSK (este digicat me lo diseño Emilio para FSK; lleva una pequeña modificación).

Saludos, Rafa
EA8CYQ

Hola Rafa.

Entiendo que el PTT lo configuras via CAT en el mixw

Raul, en anexo te envio configuración del CAT.

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/7462/FSK.doc

Saludos, Rafa
EA8CYQ

Hola Rafa:
El MixWin asigna el pin(3)TXD del puerto serie para hacer FSK y ademas deberas configurarlo el la pestaña dispuesta para ello, ahora no estoy delante, pero recuerdo que es configuracion del puerto para FSK en el que se le dice el nº de puerto.A la noche te puedo pasar unas capturas de pantalla.En cualquier caso El fabricante del interface deberia aclarartelo y/o decirte que software debes utilizar...
Un cordial saludo,Juanjo

Hola Rafa:

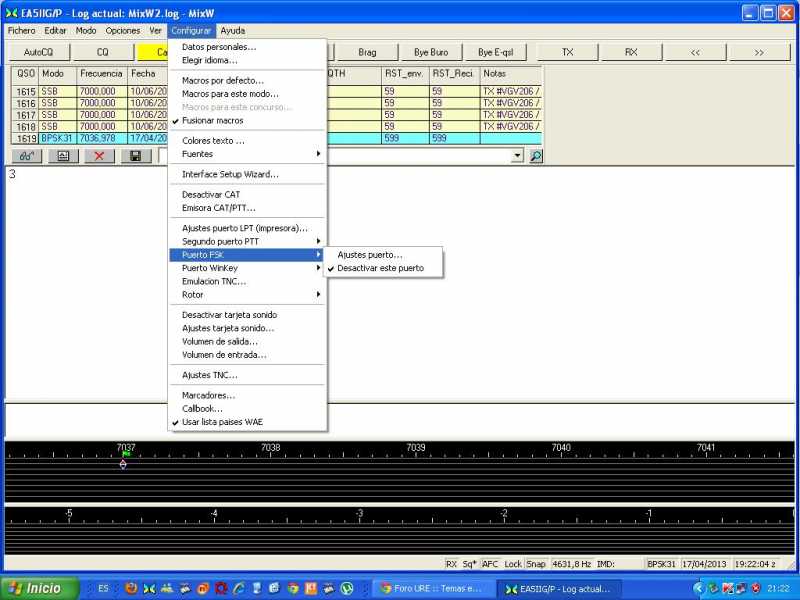

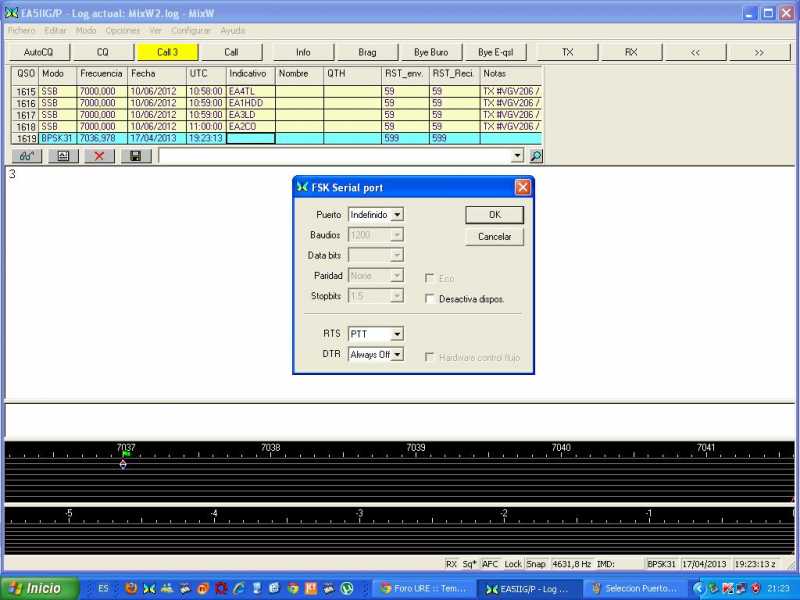

Esta imagenes son de como se configura el puerto para FSK con el MixWin.En un mismo puerto serie los pin RXD y TXD se utilizan para la comunicacion entre el PC y el equipo y RTS Y DTR para activar el PTT y por ejemplo CW.Espero te sea de ayuda.Un saludo.

Buenas noches Juanjo, he aplicado la configuración que me has mandado pero no hay manera, solo obtengo portadora fija y no logro transmitir señal de RTTY.
Muchas gracias y seguiremos investigando.

Saludos, Rafa
EA8CYQ

Hola a todos,

Hace tiempo construí un interface para SO2R en el que incluí varias cosas, y entre ellas está el interface para digitales. Funciona bien excepto con el mixwin. Los otros programas de rtty a la hora de transmitir en FSK, lo que hace es utilizar la linea TXD del puerto serie para " manipular " la marca y el espacio, es decir pone esa linea del puerto a 1 y 0 para que el equipo transmita los tonos correctos, generando así la señal de rtty.
Mixwin en este sentido trabaja distinto, por la linea TXD del puerto serie lo que envía son los caracteres que quieres transmitir, pero utiliza el protocolo rs232 (no recuerdo la velocidad, pero lo podría mirar). Este software trabaja en FSK con los interface de la casa RIGEXPERT y MICROHAM (seguro que alguno mas hay, peor no lo se ahora mismo). Los primeros no los conozco interiormente, pero microham lo que utiliza en un microcontrolador programado para convertir esa trama de caracteres que le llegan por la linea TXD a una serie de pulsos (1 y 0) que la emisora utiliza para saber cuando debe enviar un tono u otro (marca y espacio), es decir lo mismo que hacen los otros programas directamente en la linea TXD.
Soluciones veo dos...o bien progrmar un pequeño microcontrolador para que haga de "conversor" o bien hacer un circuito que convierta el AFSK (tonos de audio) en 0 y 1 para usar con el equipo.
Perdonar por este tostón, pero creo estar seguro que el problema por el que no sois capaces de hacer funcionar el mixwin en FSK es ese.
Un saludo.
EA1EVR - Javi -

En mi caso utilizo un interface casero con un optoacoplador desde el pin TXD hasta la entrada de RTTY del equipo (TS-450S), al igual que para CW o PTT.Este interface igual se ha utilizado en Icom que en Yaesu y con Mix y Mmtty funcionando a la perfeccion, entiendo que si el puerto esta utilizando el pin TXD para el CAT no pueda servir al mismo tiempo para el FSK a no ser que con un puerto virtual sea capaz de trabajar con ambas señales ...
Saludos.

Hola Juan,

Pues tengo que darte la razón....acabo de hacer pruebas con un puerto serie nativo y efectivamente funciona bien (hice la prueba con un transistor en vez de con un optoacoplador. Pero através de un conversor usb serie (FTDI, el mismo que utilizan en los interfaces de microham) no va.
Había hecho las pruebas directamente con el conversor, teniendo ese problema (el que motiva este hilo). Evidentemente el puerto usado para FSK no se utiliza para el cat, no obstante no va....con el mmtty hay que utilizar el EXTFSK, pero con el mixw supuestamente no hace falta.
Seguiré mirando el tema.
Un saludo.

Hola a todos,

según me han comentado en algunas ocasiones varios colegas, parece ser que algunos conversores de USB, no funcionan correctamente con velocidades tan bajas como 50 o más concretamente 45,45 baudios del FSK. Puede ser que el problema este por ahí.

Lo que si es cierto es que utilizando los puertos RS232 del PC (el que todavía los tenga)no hay ningún problema con MixW para transmitir como FSK, tal y como comenta EA5NK.

saludos

Mariano
EA4ZR

Muchas gracias por vuestra información.
Saludos, Rafa
EA8CYQ
