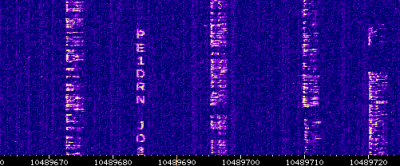

Dibujar texto en cascada SDR ¿ Como ?

Parece que aquí cuentan cómo hacerlo... https://forum.amsat-dl.org/index.php?thread/290-how-to-put-text-into-the-waterfall/

Por otro lado, el DM780 que, según creo, es parte de Ham Radio Deluxe tiene un "Video ID": https://wiki.hamradiodeluxe.com/index.php/Digital_Master_DM780

Suerte con las pruebas.

jon, ea2sn

@ea2sn

Hola Jon, hola a todos:

Ignoro si en algún programa de SdR se puede hacer esto. Para que aparezca en la cascada, el programa en cuestión tiene que poder trabajar con identificadores Reed-Solomon: Video ID, Call ID, RSID, etc.

Dependiendo del programa y de uno u otro identificador, verás en la cascada tu indicativo, el modo de transmisión (psk31, rtty, etc).

Ten en cuenta que tu corresponsal también tiene que tener activado lo mismo. Como te dice Jon, HRD, Multipsk, Mixw, Fldigi lo tiene, pero para SdR no conozco ninguno que lo haga (no digo que no lo haya).

Saludos.

Dentro del poco espectro que disponemos normalmente para digitales. No crees que enviar los datos en la cascada ocupa mucho espacio, y solo puede ocasionar molestias a los demás.

Xavier

Publicado por: @ea3faj

Dentro del poco espectro que disponemos normalmente para digitales. No crees que enviar los datos en la cascada ocupa mucho espacio, y solo puede ocasionar molestias a los demás.

Xavier

Hola Xavier:

No, en absoluto. Este identificador (Call ID - ver tu indicativo en la cascada) es transmitido en 3,3 seg y ocupa un ancho de banda de 172 Hz. En concreto éste Call ID, para mi gusto, no es necesario, pero se puede usar.

Cuando digo que no es necesario me refiero a que si, por ejemplo, tu y yo vamos a hacer un QSO, porque tu estás llamando CQ EA3FAJ, lo logico para yo saber quien llama es leer el texto en mi pantalla una vez que veo tu señal. Es decir, si quiero responder a tu CQ, me basta con mirar el texto que aparece en pantalla para saber quien eres, me parece demás verlo tambien en la cascada de agua. En esto estoy de acuerdo contigo. Pero puede usarlo quien quiera, por supuesto.

MixW, en modo concurso, te va indicando en el waterfall donde están las estaciones que has ido trabajando, con su indicativo en el waterfall.

Por otro lado, además de éste (Call ID) hay otros, mucho más importante que éste: RS ID, Video ID. Estos son muy útiles (pocos lo usan) para saber de que modo se trata. Es decir, muy probablemente, de oido, puedas identificar PSK31, PSK63, CW, RTTY, SSTV, pero si nos vamos a OLIVIA, THROB, CONTESTIA, etc, cada uno con sus submodos, simplemente variando el numero de tonos y el ancho de banda, la cosa se complica y mucho.

Usando los identificadores, y si ambos corresponsales lo tienen activado, yo pudo estar en psk31 y tu llamar cq en RTTYM. Mi programa sabrá que llamas en RTTYM y además se pondrá en el mismo modo que tú y automáticamente me empezará a decodificar el texto que estés enviando y a la inversa. Ahí si que es muy útil.

No me extiendo más. Piensa que, por ejemplo, Multipsk (y otros) decodifican entre modos y submodos, mas de cien.

Saludos.

Perfecto Joaquín, gracias por la explicación tan detallada.

Però…..

Si el ancho de banda que ocupa es de unos 172 Hz, y los programas normales ocupan el siguiente ancho de banda (si no me equivoco):

FT8: Ancho de banda ocupado: 47 Hz

JT65: Ancho de banda es de 194 Hz (en la práctica 200 Hz)

RTTY: Ancho de banda de 250 Hz

Ya no hablo del FT4, QUE SÓLO ES PARA CONCURSOS Y LA GENTE NO LO TIENE CLARO.

En definitiva, como bien dices: “Puede usarlo quien quiera, por supuesto”

Saludos,

Xavier.

Publicado por: @ea3faj

Perfecto Joaquín, gracias por la explicación tan detallada.

Però…..

Si el ancho de banda que ocupa es de unos 172 Hz, y los programas normales ocupan el siguiente ancho de banda (si no me equivoco):

FT8: Ancho de banda ocupado: 47 Hz

JT65: Ancho de banda es de 194 Hz (en la práctica 200 Hz)

RTTY: Ancho de banda de 250 Hz

Ya no hablo del FT4, QUE SÓLO ES PARA CONCURSOS Y LA GENTE NO LO TIENE CLARO.

En definitiva, como bien dices: “Puede usarlo quien quiera, por supuesto”

Saludos,

Xavier.

Hola de nuevo Xavier:

Ten en cuenta que solo se transmite durante 3,3 segundos y siempre, al principio (o al final) de una llamada, que es lo lógico.

Por ejemplo (Multipsk):

<TX><CALL ID><RS ID>
CQ CQ CQ CQ CQ CQ DE F6CTE F6CTE
CQ CQ CQ CQ CQ CQ DE F6CTE F6CTE
CQ CQ CQ CQ CQ CQ DE F6CTE F6CTE +K
<RX>

El programa conmuta a TX, envía el Call ID  (el indicativo) depués el ID RS (el modo digital de que se trate) y una llamada CQ. A continuación, el programa conmuta a RX. Ambos comandos son opcionales. De hecho, en la práctica, si tu tienes activados los identificadores y tu corresponsal no, no le servirá de nada.

Esos comandos <CALL ID><RS ID> son los que tardan 3,3 segundos, por eso se ponen al principio del CQ y solo ahí, durante el resto del qso no se ponen porque no tienen sentido. El unico objeto es ayudar a tu corresponsal a saber quien llama y el modo. Si yo no tengo activado en mi programa esos identificadores, aunque tu los transmitas, yo no lo veré, solo oiré un "sonido" diferente al principio, durante esos 3,3 segundos que no sabré que es hasta que, a continuación, entre el CQ CQ.

En el caso que tu mencionas, por ejemplo, FT8, durante toda la transmisión estás ocupando con tu señal esos 47 Hz. En el otro caso, esos 172 Hz solo es ocupado ese espacio de tiempo. No verás el waterfall lleno de etiquetas con el indicativo (tambien se puede transmitir el Locator y más cosas).

La mayor utilidad que yo le veo es para identificar el modo de que se trate y, además, que tu programa conmute automáticamente a ese modo y se centre sobre la señal, para que puedas llamar o contestar. Si tienes tiempo y quieres curiosear, te dejo algunos videos que hice hace ya tiempo, en modo aficionado pero que creo que pueden servir de ilustración.

Multipsk - Identificador Reed-Solomon RS ID - Parte 1

  Multipsk - Identificador Reed-Solomon Parte 2 - Call ID, Prop ID, Message ID

    Multipsk vs FlDigi Identificadores RS ID - Video ID

Saludos

Ok, perfecto Joaquin, 👍

Luego por la tarde/noche los miro.

Gracias por la información.

Un abrazo,

Xavier.
