Hola a todos.
Voy intentar aportar mi granito de arena.
Hace años, los puertos serie podían estar implementados sobre conectores de db9 (como los actuales) o sobre conectores db25, los cuales se utilizaban (y se usan actualmente) para los puertos paralelos LPT.
Extraído de Wikipedia ... "El RS-232 original tenía un conector tipo D-sub DB-25, sin embargo, la mayoría de dichos pines no se utilizaban, por lo que IBM estandarizó con su gama IBM Personal System/2 el uso del conector DE-9 (ya introducido en el AT) que se usaba, de manera mayoritaria en computadoras".

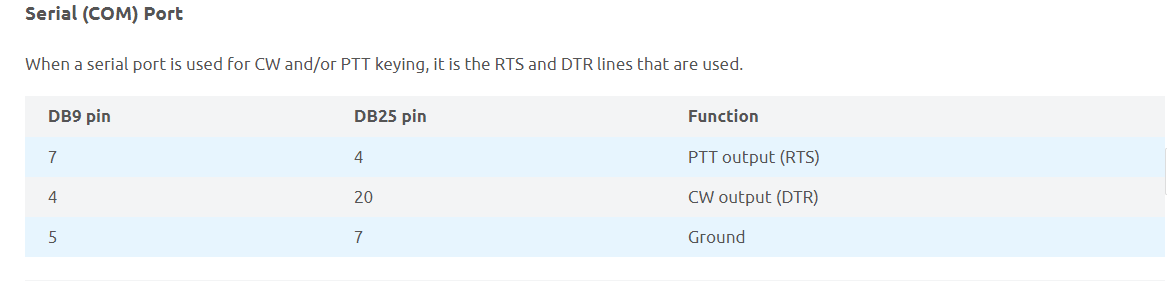

He repasado la documentación del N1MM y dice que para la manipulación a través del puerto serie se utilizarán los pines 4 y 5 (DTR y masa) cuando sean puertos serie DB9 y los pines 20 y 7 (DTR y masa) cuando sean puertos serie DB25. Siendo estos últimos los que según el esquema y el montaje físico tiene el interface en cuestión de EA9AZ.
https://n1mmwp.hamdocs.com/setup/interfacing/#serial-parallel-and-sound-card-interfacing
De esto deduzco que en el anterior ordenador no estaba usando un puerto paralelo sino un puerto serie (ya lo había apuntado alguien anteriormente).
Hoy en día no se usan puertos serie con 25 pines, así que si se quiere usara ese interface hay que cambiar el conector de 25 pines por uno de 9 y utilizar un puerto serie estándar.
No obstante se puede manipular a través del puerto paralelo utilizando el mismo interface que nos ocupa, pero los pines a utilizar son otros distintos al 7 y 20, y el N1MM tiene la opción de utilizar la manipulación a través de este tipo de puertos. No obstante a falta de revisar otros programas no creo que sean muchos lo que permitan los LPT para manipular.
Por lo tanto y si no me equivoco, para poder usar ese interface, o bien se cambia el conector a un db9 y se usa un puerto serie estándar o se cambian los pines (y se añade un cable mas ya que usa los pines strobe y masa) para usar un puerto LPT.
Eso si.... después de eso, la configuración del software es otra guerra.
Un saludo.
EA1N - Javi -
Como ha pedido Angel, una foto del conector del interface, pero de frente, para ver si es macho o hembra. Tambien lo ha apuntado ya Jon.
Puerto serie, sera conector hembra
Puerto paralelo, sera conector macho.
Editado: Lo puse al reves.
Hipolito Sanchez.
WW-Loc: IN83MB
Muy interesante el tema. Yo hace poco he vuelto a poner en marcha mi equipo para digitales (con un interface RigExpert, pero es otra historia distinta). Si he comprendido bien tienes un interface sencillo para CW por puerto paralelo. Y quieres realizar la manipulación mediante software que además tenga log, creo que has puesto dxlog.net.
Yo suelo utilizar Ham Radio Deluxe, la última versión gratuita 5.24.0.38. Esta "suite" además de Log y otras utilidades lleva para digitales el DM780, que permite utilizar un interface sencillo para manipular CW por puerto paralelo, además configurable los pines (te pongo una captura de la pantalla de configuración).

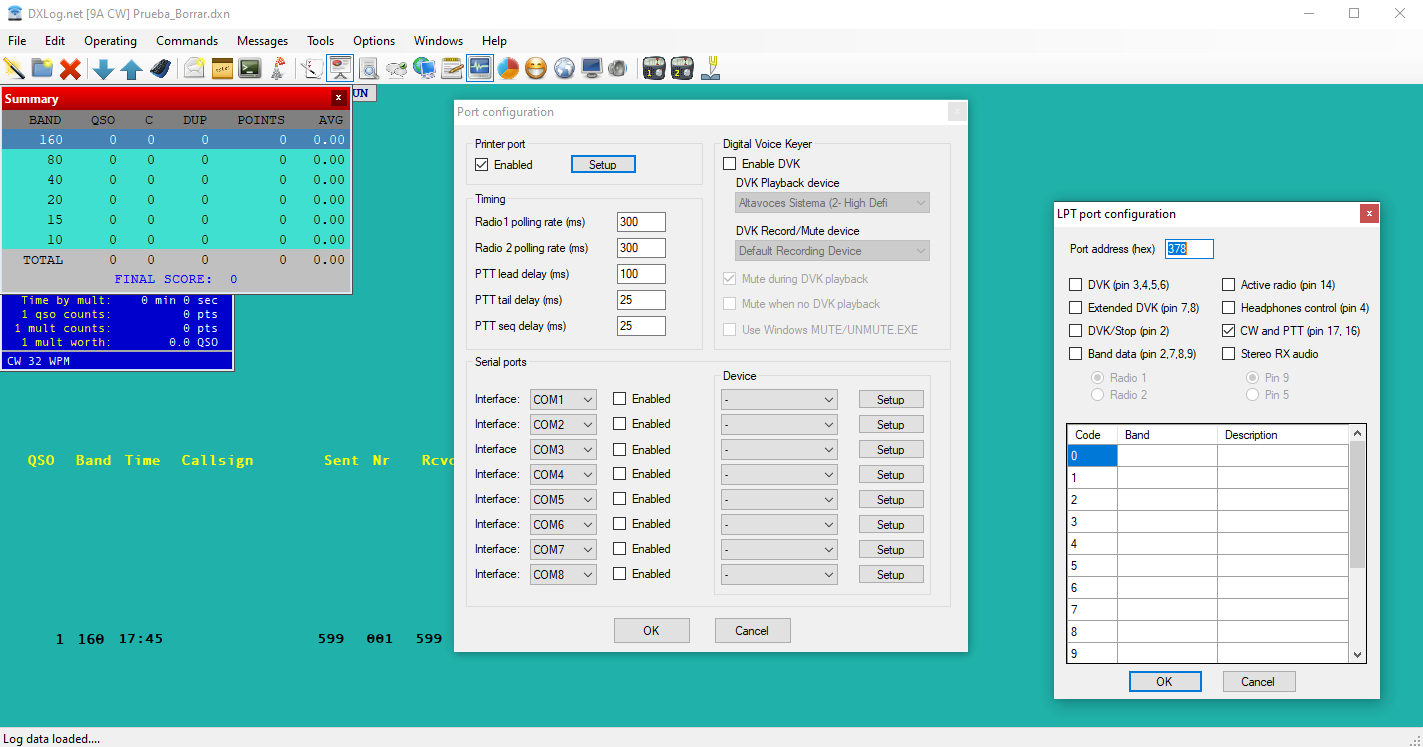

Por curiosidad he instalado el dxlog.net y parece que también es capaz de manejar un interface sencillo por puerto paralelo para CW.
Si necesitas más ayuda puedes mandarme un privado.
73´s de Antonio, EA1GFY.
http://ea1gfy.blogspot.com/
ea1gfy@gmail.com
73´s Antonio. EA1GFY y EA3248URE SWL
Logroño(La Rioja) DME:26089
Muy interesante el tema. Yo hace poco he vuelto a poner en marcha mi equipo para digitales (con un interface RigExpert, pero es otra historia distinta). Si he comprendido bien tienes un interface sencillo para CW por puerto paralelo. Y quieres realizar la manipulación mediante software que además tenga log, creo que has puesto dxlog.net.
Yo suelo utilizar Ham Radio Deluxe, la última versión gratuita 5.24.0.38. Esta "suite" además de Log y otras utilidades lleva para digitales el DM780, que permite utilizar un interface sencillo para manipular CW por puerto paralelo, además configurable los pines (te pongo una captura de la pantalla de configuración).
Por curiosidad he instalado el dxlog.net y parece que también es capaz de manejar un interface sencillo por puerto paralelo para CW.
Si necesitas más ayuda puedes mandarme un privado.
73´s de Antonio, EA1GFY.
http://ea1gfy.blogspot.com/
ea1gfy@gmail.com
73´s Antonio. EA1GFY y EA3248URE SWL
Logroño(La Rioja) DME:26089
Muy interesante el tema. Yo hace poco he vuelto a poner en marcha mi equipo para digitales (con un interface RigExpert, pero es otra historia distinta). Si he comprendido bien tienes un interface sencillo para CW por puerto paralelo. Y quieres realizar la manipulación mediante software que además tenga log, creo que has puesto dxlog.net.
Yo suelo utilizar Ham Radio Deluxe, la última versión gratuita 5.24.0.38. Esta "suite" además de Log y otras utilidades lleva para digitales el DM780, que permite utilizar un interface sencillo para manipular CW por puerto paralelo, además configurable los pines (te pongo una captura de la pantalla de configuración).
Por curiosidad he instalado el dxlog.net y parece que también es capaz de manejar un interface sencillo por puerto paralelo para CW.
Si necesitas más ayuda puedes mandarme un privado.
73´s de Antonio, EA1GFY.
http://ea1gfy.blogspot.com/
ea1gfy@gmail.com
73´s Antonio. EA1GFY y EA3248URE SWL
Logroño(La Rioja) DME:26089
Muy interesante el tema. Yo hace poco he vuelto a poner en marcha mi equipo para digitales (con un interface RigExpert, pero es otra historia distinta). Si he comprendido bien tienes un interface sencillo para CW por puerto paralelo. Y quieres realizar la manipulación mediante software que además tenga log, creo que has puesto dxlog.net.
Yo suelo utilizar Ham Radio Deluxe, la última versión gratuita 5.24.0.38. Esta "suite" además de Log y otras utilidades lleva para digitales el DM780, que permite utilizar un interface sencillo para manipular CW por puerto paralelo, además configurable los pines (te pongo una captura de la pantalla de configuración).
Por curiosidad he instalado el dxlog.net y parece que también es capaz de manejar un interface sencillo por puerto paralelo para CW.
Si necesitas más ayuda puedes mandarme un privado.
73´s de Antonio, EA1GFY.
http://ea1gfy.blogspot.com/
ea1gfy@gmail.com
73´s Antonio. EA1GFY y EA3248URE SWL
Logroño(La Rioja) DME:26089
Muy interesante el tema. Yo hace poco he vuelto a poner en marcha mi equipo para digitales (con un interface RigExpert, pero es otra historia distinta). Si he comprendido bien tienes un interface sencillo para CW por puerto paralelo. Y quieres realizar la manipulación mediante software que además tenga log, creo que has puesto dxlog.net.
Yo suelo utilizar Ham Radio Deluxe, la última versión gratuita 5.24.0.38. Esta "suite" además de Log y otras utilidades lleva para digitales el DM780, que permite utilizar un interface sencillo para manipular CW por puerto paralelo, además configurable los pines (te pongo una captura de la pantalla de configuración).
Por curiosidad he instalado el dxlog.net y parece que también es capaz de manejar un interface sencillo por puerto paralelo para CW.
Si necesitas más ayuda puedes mandarme un privado.
73´s de Antonio, EA1GFY.
http://ea1gfy.blogspot.com/
ea1gfy@gmail.com
73´s Antonio. EA1GFY y EA3248URE SWL
Logroño(La Rioja) DME:26089
Disculpar por la múltiples respuestas, un feo de la conexión a Internet.
http://ea1gfy.blogspot.com/
ea1gfy@gmail.com
73´s Antonio. EA1GFY y EA3248URE SWL
Logroño(La Rioja) DME:26089
Bueno, Antonio,volvemos a recapitular, ya lo había dejado por imposible....
Lo primero que necesito saber por si le afecta en algo, es, si el cambio de conector del puerto paralelo que yo me he atrevido a hacer está bien y si es el problema.... y lo he dicho mas veces, que si podéis conectarse a través del teamviewer para ver la configuración sería lo mejor porque ya no sé que vueltas darle más....
Lo siguiente sería también probar con otros programas que tengo instalados y que están en la misma situación. Estos programas que tengo en total son el N1MM, el DX,log.net, el Urecom, el Wintest.... YA NO SÉ CON QUE PROBAR MÁS..... esto se mezcla todo, y no olvidar que el que suscribe no está muy ducho en la materia y que se me hace cuesta arriba cualquier configuración que salga de lo normal. Lo siento decirlo, pero hay que ser sincero... Me reitero también en dar las gracias a todos los que estáis intentando que esto funcione y que is quite tiempo.
Un abrazo a todos.. EA9AZ-PABLO
Bueno, Antonio,volvemos a recapitular, ya lo había dejado por imposible....
Lo primero que necesito saber por si le afecta en algo, es, si el cambio de conector del puerto paralelo que yo me he atrevido a hacer está bien y si es el problema.... y lo he dicho mas veces, que si podéis conectarse a través del teamviewer para ver la configuración sería lo mejor porque ya no sé que vueltas darle más....
Lo siguiente sería también probar con otros programas que tengo instalados y que están en la misma situación. Estos programas que tengo en total son el N1MM, el DX,log.net, el Urecom, el Wintest.... YA NO SÉ CON QUE PROBAR MÁS..... esto se mezcla todo, y no olvidar que el que suscribe no está muy ducho en la materia y que se me hace cuesta arriba cualquier configuración que salga de lo normal. Lo siento decirlo, pero hay que ser sincero... Me reitero también en dar las gracias a todos los que estáis intentando que esto funcione y que is quite tiempo.
Un abrazo a todos.. EA9AZ-PABLO
Tengo una duda que influirá en la solución final:
¿Tu PC actual tiene puerto serie disponible?
Si es así, lo más sencillo será sustituir el DB25 por un DB9.
Si no, tendrás que optar por alguna solución por USB
73's de EA5WA Juan Carlos
https://www.ea5wa.com/
Bueno juan carlos, entre todo los conectores que sigo guardando, puede servirme esto, si tú lo ves bien.
la salida del ordenador del puerto paralelo es hembra, así que....
Si te vale y tienes tu propia solucion, dime cuáles son los siguientes pasos. Muchas gracias por tu ayuda te estoy muy avradecido
Buenos dias Pablo
¿Puedes poner una foto del db25 del pc/pórtatil y una foto del interface (el que lleva el transistor y la resistencia) pero que se vean de ambos los pines?.
Gracias.
Sigo insistiendo, tu interface tiene pinta de ser de un db25 pero en puerto COM (por el esquema que pusiste en la página anterior).
Saludos, Juan EA1BDX
@ea1bdx ya expuse antes de que el conector del cable fabricado con el ressistencia y transistor le tuve que cambiar el db25, como era hembra el del pc, no coincidia con el del cable y le puse un db25 macho, respetando las conexiones de los pines 20 y 7
En los PCs de hace unos años había tres conectores DB. Un DB9 macho para puerta serie (típicamente usado para el ratón), un DB25 macho para puerta serie y un DB25 hembra para la puerta paralelo (generalmente con un DB25 macho en el PC y un conector Centronics en la impresora).
Con las conexiones 7 a masa y 20 (DTR) a la base del transistor de manipulación (en un conector hembra) tienes una manipulación por puerta serie.
No sé muy bien por qué te has emperrado en que la conexión es por la puerta paralelo LPT1, ya que la patilla 7 sería una patilla de datos (0-5 V), y la 20 es masa y en esas condiciones de tensión invertida no sé muy bien qué hará un transistor NPN, pero tu sabes mejor que todos nosotros tus razones.
Suerte.
jon, ea2sn
Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con los VEC GLAARG y ARRL
Pablo, te lo acaba de explicar muy bien Jon, lo que tu tenias antes en tu anterior pc, era un puerto serie db25 y el cable original llevaba un db25 hembra, y ahora ese pc lleva un puerto paralelo (db25), por lo que las conexiones del cablecito que has modificado no valen, tienes que rehacer el cable y usar uno de los esquemas que han puesto en este post para puerto paralelo, respetando las patas del transistor y obviamente el pineado, pero si tienes usb libres usar estos con conversores USB-RS232.
Ánimo
Saludos, Juan EA1BDX
Nooooo, perdoname Jon, no estoy emperrado en nada, solamente quiero dar los datos correctos para que quien sepa, como tu, pues tenga los conceptos claros y no vaya ser que yo de esté datos equivocados... Que sepa que yo cambié este conector, vaya ser que esto tenga que ver.
Lo que necesito no es un esquema porque no lo entiendo, es alquien que me indique, pon el cable x en el pin x y el y en el pin y, porque de lo demás me pierdo totalmente. Sé soldar y malamente.
Alguien con el que tuve algún problema y unas discusiones relativas a la frase en cuestión ya lo decía, pero ahora quizás tenga que agachar la cabeza y resignarme.
"Manolete si no sabes torear para que te metes"
Es a lo que llego, cada uno entiende de lo que sabe... Lo siento
