el conector DB25 se utilizaba para dos cosas en los PC de hace unos años: como puerta paralela para la impresora (con un cable que tenía en un extremo un DB25 hembra y un Centronics de 37 patillas en el otro extremo) y como puerta serie. Normalmente los PCs tenían dos puertas serie: un DB9 macho y un DB25 macho. El DB9 se solía usar con ratones, dejando una puerta RS232 para otras cosas, entre ellas manipular la radio 🙂
Me inclino a pensar que tu sistema funcionaba con una puerta serie, donde la patilla 7 era masa y la patilla 20 era DTR.
Entonces, en tu software, tienes que indicarle en la configuración que quieres manipular con la puerta serie con el número que corresponda (COM1, COM2, ... y que la línea de manipulación es DTR. Generalmente da opción para RTS y DTR.
Dado que lo tienes abierto, podrías comprobar con un tester entre la patilla 7 y la 20 que hay cambios de tensión en sincronía con la manipulación.
Suerte.
jon, ea2sn
Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con los VEC GLAARG y ARRL
@ea2sn, no Jon, ya he puesto la foto del cable, el db25:
Un diodo C37740 y una resistencia amarillo,morado, rojo, dorado y he especificado antes que van a los pines 7 y 20 del conector y por el otro lado un jack que lo metía en una T donde tb va el manipulador con el keyer.
@ea2sn, no Jon, ya he puesto la foto del cable, el db25:
Un diodo C37740 y una resistencia amarillo,morado, rojo, dorado y he especificado antes que van a los pines 7 y 20 del conector y por el otro lado un jack que lo metía en una T donde tb va el manipulador con el keyer.
Si van por la patilla 7 y 20 es un db25 pero no de un puerto paralelo, es un puerto serie, en la foto se vé un transistor y una resistencia, no un diodo.
Si fuese por puerto paralelo, seria patilla 1 al emisor del transistor, patilla 17 a la resistencia y de ahí a la base del transistor y la salida seria por el colector del transistor (+) y el pin 18 (esta configuración no concuerda con ambas fotos que has puesto)
para que lo veas con mas calidad... y este es el esquema que tenia guardado de dicho cable de hace no sé cuantos años....
si te fijas bien hay en el esquema un signo mas (positivo) y un signo menos (negativo), que esos corresponden al positivo y negativo del yack (banana)... no había mas nada en el cable
El programa CT para MSDOS solía venir acompañado de un esquema para fabricar un interface sencillo del puerto COM o LPT a la entrada del manipulador vertical de los equipos (KEY), que es la que tienes en el TS930, y la foto que has puesto corresponde a ese esquema más o menos el mismo que encontró Enio.
Se pueden utilizar las lineas DTR o RTS con el mismo sistema, para CW o PTT pero luego hay que configurar la opción correspondiente en cada programa, te adjunto el pin out de los puertos serie DB9 y DB25.
Verás que en el esquema anterior utiliza RTS (pin 4 DB25), y una nota encima que indica que el usa el pin 4 del DB9 (DTR), que corresponde con el pin 20 del DB25, así que en tus programas deberás configurar el COM utilizado (tendrás que localizarlo) e indicar DTR para CW.
Estas configuraciones e incluso esquema del interfaz se ha venido siguiendo en muchos otros programas, Wintest, DX4win, etc.
Si quieres me escribes un privado y lo afinamos, pero aunque el resultado sea más lento prefiero seguir en este hilo, lo que vayamos aprendiendo puede que le sirva a más gente, aunque sea para refrescar memoria.
Perdón, no me había percatado del salto de página, ya te lo habían indicado Jon y Juan, y te estás liando con el DB25, mira el conector del cable y verás que lleva pin hembra, es de puerto serie.
@ea1bdx hola Juan, muchas gracias por tu ayuda....
bueno he podido ir al manual, las paginas que indicas, y efectivamente, el mismo sistema que estoy utilizando ademas, de los pines que tengo puestos yo en mi db25....
lo que no sé, si esto solo vale para conexionar el CT, o vale para cualquier otro equipo.
He intentado bajarme el CT para Windows, yo sabía que andaba por ahí, pero no lo tenía ni encontraba, el caso es que ahora tampoco me deja de instalarlo porque me dice que la versión del archivo a descomprimir no es complatible con la versión de windows que está ejecutando. que compruebe el equipo para ver si necesita una versión x86 (32 bits) o x64 ..... del programa....

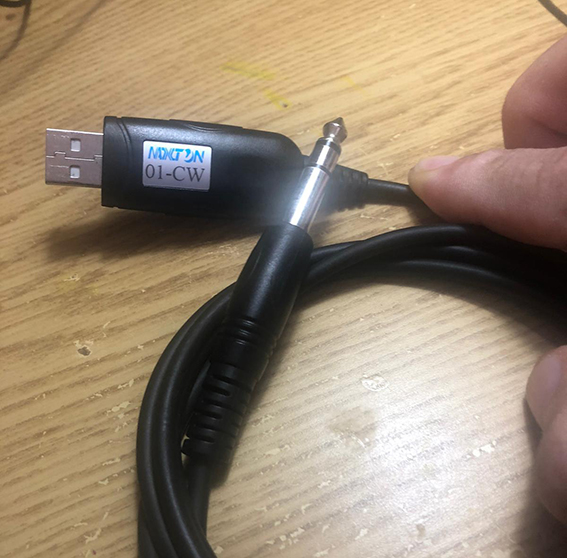

en su dia y por el mismo motivo, compré en astro-radio. este cable que se suponía que era el que me iba a quitar todos los problemas y también mi gozo en un pozo.... o no lo he sabido configurar o no me vale...
@ea1bdx hola juan, perdona elcoñazo que te estoy dando hombre, pero llevo desde las 8 de la mañana aqui sentado intentando solucionar esto de una vez por todas. Si yo te contara las barbaridades que he tenido que estar haciendo te llevas las manos a la cabeza. siii, he estado transmitiendo en rtty desplazado con los filtros a tope twin pbt, para poder transmitir tal cual estoy intentando hacerlo ahora con el cable, y todo esto a través de un interfaz que le compre a astro radio para hacer digitales pero no tramsmite en cw, solo en ssb. Lo que pasaba es que yo recibia a la gente desplazada y con el filtro pues no los escuchaba y no veas como me ponian por frecuencia de sordoooo.... pufff, para que contarte... en fin
Que de lo que si que estoy seguro es de que lo que estoy usando es un puerto paralelo (seguro), y me indicas que no tengo bien conectadas las patillas del transistor y de la resistencia. Lo que pasa es que tampoco entiendo muy bien como me has explicado (hazlo en plan cateto) y no quiero meter la gamba....
Yo no tengo casi ningúna formación técnica de todo esto, si acaso soldarme los PL o algún otro cable, pero de lo demás nada de nada....
es un handicap que os meto a todos porque encima esto... Bueno no sabes al final lo que te estaré agradecido, funcione o no.....
y con lo facil que sería esto de que funcionase el cable este que acabo de mandar la foto y que me aseguraron varios que funcionaba perfectamente... en fin....
He intentado bajarme el CT para Windows, yo sabía que andaba por ahí, pero no lo tenía ni encontraba, el caso es que ahora tampoco me deja de instalarlo porque me dice que la versión del archivo a descomprimir no es complatible con la versión de windows que está ejecutando. que compruebe el equipo para ver si necesita una versión x86 (32 bits) o x64 ..... del programa....
Buenos dias, ayer me bajé de varios sitios el programa y no pude arrancarlo me daba el mismo error que a ti, por lo tanto te recomiendo que avances un poco mas y uses un programa mas recientes, ya sea N1MM, Winurecom, o similares. Esto ya te lo han comentado aqui
en su dia y por el mismo motivo, compré en astro-radio. este cable que se suponía que era el que me iba a quitar todos los problemas y también mi gozo en un pozo.... o no lo he sabido configurar o no me vale...
Alguien lo conoce???
podria configurarlo???
Eso basicamente es un conversor de puerto USB a puerto COM.
Ese cable se conecta al puerto USB del PC/Portatil, en el programa que utilices le tienes que decirle que puerto COM quieres que utilice para el KEY (CW) y el jack al sitio del KEY(emisora). Ya lo ha explicado muy bien Angel y Jon que señales hay que utilizar, no voy a repetir lo mismo.
Que de lo que si que estoy seguro es de que lo que estoy usando es un puerto paralelo (seguro), y me indicas que no tengo bien conectadas las patillas del transistor y de la resistencia. Lo que pasa es que tampoco entiendo muy bien como me has explicado (hazlo en plan cateto) y no quiero meter la gamba....
Por favor, ¿puedes poner una foto de ese puerto DB25 del pc/portátil que dices que estás usando?
El cablecito que te hiciste tu está bien hecho, de hecho, si lo estuvistes usando con el programa CT y funcionaba, ahora debería de funcionar, por lo tanto no tienes que tocar nada. Además valdria para cualquier programa.
Para que funcione como hace diez años con manipulación directa y vía puerto serie, habría que reproducir exactamente las condiciones en especial el programa y el SO utilizado. Uno de los problemas más importantes de los cambios entre los programas creados para MS-DOS y primeras versiones de windows y Windows (a partir de la versión 7) es el manejo de los puertos.
Las soluciones más costo-efectivas para las necesidades que plantea Pablo son: con el TS-560 la comunicación vía CI-V con un conversor USB. Pablo tiene un cable con el chip de Prolific que reconoce el PC, luego la comunicación con un logbook que incluya el equipo será sencilla.
Para el TS-930, la solución más sencilla, en mi opinión, sería adquirir un manipulador electrónico con control Winkeyer vía USB, como el de K1EL y un programa que acepte Winkeyer.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com 73, Enio
Enio, ese adaptador de serie a KEY sigue funcionando perfectamente con los SO y programas de hoy en día, los problemas pueden venir en los conversores USB-RS232, los conflictos driver-Windows, sobre todo saber algo de lo que se hace a la hora de configurar los programas.
Con los cables comprados como adaptador para CAT hay algunos que no llevan cableados los pin RTS y DTR en el conector RS232.
Pablo, así es muy difícil ayudarte, te estás volviendo loco y perdiendo tiempo intentando echarlo a andar, y estás invirtiendo muy poco tiempo en plantear bien el problema, a menudo es mejor hacer reset mental y empezar de cero.
Lee el hilo desde el principio y analiza despacio, después plantea de nuevo la cuestión desde cero aportando todos los datos que puedas en un post de compilación.
