lo del c.i es porque lo utilizo como base o masa ya que todos los montages que hago son al aire,supongo que igual que tu,asi es fácil modificar,he probado esta mañana el O.L ,funciona pero tengo que probar con el tandem , no me cabe en la caja :angry: :angry: :angry: ,he probado un polivaricon y una bobina de OM y recibo dos emisoras las que permite la capacidad del variable,he observado que tiene muy poco audio,estoy mal acostumbrado a las válvulas, :laugh: :laugh: mirare por ahi para conseguir varicaps de capacidad grande,el polivaricon rasca,son una caca,
ok que después quieres montar uno de conversion directa,yo monte uno con un ne602,para hacer un tx/rx para 70mhz DSB,va bien pero hay que cuidar mucho el montaje ya que pueden sufrir microfonismo,al inducirse el oscilador con la entrada,probocando autooscilacion,bueno ya ire informando,y a divertirse,un saludo EB3DYO FRANCISCO

La fantástica experiencia de construir un receptor sin pilas y con una piedra. Os recomiendo leer las cuatro primeras páginas de "La radio de piedra" del increíble Juan Herrera (el que doblaba humor amarillo en TV5 en los 90 con Jose Luis Coll)

Creo que para darle un contrapunto a lo técnico no tiene desperdicio

https://www.dropbox.com/s/6c7qz7uqc780sl1/la_radio_de_piedra%20Juan%20Herrera.pdf?dl=0

No termino de encontrar la pagina que busco, se llamaba
"Gollum´s crystal receiver world". Podria ser esto:

http://archive.is/HKaR

He encontrado esto a cambio, bastante interesante, aunque en perfecto aleman:

http://www.welt-der-alten-radios.de/geraete-3.html

http://www.welt-der-alten-radios.de/detektor-bauprojekte--80.html

Otro sitio típico muy interesante es el de Harry:
http://www.sm0vpo.com/

A disfrutarlo!
73,
Jose.

Con un sencillo acoplador he logrado una ROE de 1 para mi pequeña antena super simple de bucle en la banda de 20m.
Eso sí, mis experimentos con el NE602 para hacer una receptor de 20m de conversión directa no han dado frutos de momento.
Así que sigo con mis regenerativos.
Quizá me anime a hacer un receptor de 20m modificando uno de ellos. Pero eso es otra historia que no pega en este hilo.

EA4FJD, muy interesante. Sobretodo, para mí, el detektor-bauprojekte--80.html

Un par de trucos para los receptores DC:

- El primer problema es que el NE602 oscile en donde debe. Para saber donde está, usa un receptor de hf, y con eso ajustas a la perfección el rango de oscilación (sintonía) del oscilador local.

- El segundo problema es saber si el tanque de entrada resuena o no en la banda deseada. Para ello, conéctale la antena a la entrada, y la salida llévala a la antena del receptor de hf. ajusta los botes y/o condensadores variables a máxima señal en el centro de banda, y luego lo vuelves a llevar al NE602.
Necesitará algún retoque por el tema de impedancias, pero ya lo llevas muy aproximado.

Yo siempre he puesto en la entrada de antena la típica configuración de dos botes, cada uno con su trimmer de sintonía y núcleo ajustable, y entre los dos otro trimmer de ajuste. Da muy buen resultado.

(Todo ello presuponiendo que no tienes instrumentación, claro, si tienes un analizador de espectro y vobulador, etc, lo puedes medir directamente. )

73,
Jose.

No tengo ningún otro receptor de HF todavía.
Ni tampoco un analizador de espectro, pero sí un osciloscopio digital de 60 MHz.
Uso la FTT para ver la señal.

Hola amigos.
De cuando adolescente me quedó la “fascinación” por los receptores a diodo, a diario me quedaba dormido con los auriculares puestos, como antena la malla metálica del somier y como tierra el neutro de la instalación eléctrica.
Tiempo atrás construí éste el cual aún me entretengo en las fría noches de invierno sintonizando alguna que otra estación del levante peninsular y algún que otro DX.
http://www.ea6fg.es/Diodo.html
Como regenerativo, el receptor de éste mítico transceptor (réplica de un original) me dio muy buenos resultados incluso se han realizado QSO’s en 40 mts.
http://www.ea6fg.es/Paraset.html
Que no decaiga.

Pepe.preciosos montajes,felicidades,un saludo EB3DYO FRANCISCO

Me alegra de que sean de tu agrado Francisco. La faceta de la radio que más satisfacciones me ha dado es "el cacharreo", más que el mejor de los New One.
Un saludo.

+1

Saludos.......73's.

Enhorabuena por el trabajo.

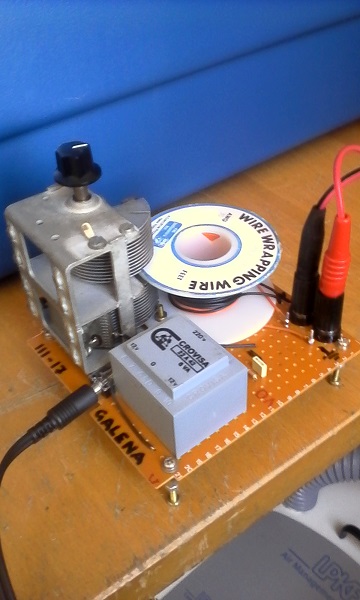

He intentado añadir aquí una foto de mi última galena, pero como soy un dummy informático, de momento no he podido.

Tiene una bobina de sintonía y otra de acoplamiento a antena y tierra, La antena consiste en unos treinta metros de cable suspendidos entre dos edificios a unos cinco metros del suelo. La tierra o contra-antena está tomada de los radiadores de calefacción, que se extienden por un edificio grande. Con la galena conectada, mido unos 100mVpp de portadora (cuando el locutor se calla) directamente entre antena y tierra.

La demodulación está hecha con un diodo de germanio. Escucho con auriculares dinámicos de 32 ohmios acoplados a través de un pequeño transformador encapsulado de 220V a 12V. Le quito la continua al primario del trafo con un condensador en serie.

Tengo una emisora local (COPE 882kHz) a unos pocos km y se oye bastante fuerte. Con el condensador cerrado se quiere oír RNE en 729kHz pero muy mezclada con la COPE. Ya sabéis que con un sólo circuito sintonizado la selectividad es muy pobre. No me importa demasiado porque lo que pretendo mostrar con este "engendro" es cómo se puede hacer una radio básica con cuatro cables y sin ninguna alimentación. Las caras de sorpresa (hoy en día que es muy difícil sorprender a un chaval con nada) me dicen que más o menos lo consigo.

Dos curiosidades:

1.- A pocos metros de distancia de la galena tenemos una mini cadena con una antena de cuadro (de la que traen, con armazón de plástico de unos 10x10cm) y recibe muchísimo más ruido. En el edificio hay multitud de ordenadores y sin embargo la galena con la antena de hilo se escucha absolutamente limpia.

2.- Probada la galena con una antena Diamond W8010 en otra parte del edificio, tanto entre vivo y masa como usando sólo el vivo como antena y un radiador como contra-antena, sólo recibe ruido.

Y por último una pregunta: en esos receptores super regenerativos, sin antena conectada ¿existe auto-oscilación? Es decir, ¿son receptores de conversión directa? Yo sólo experimenté un poco con uno de VHF en kit de un amigo, hace muchos años (creo que ere un Sales Kit 115) y creo que no escuché mucho, aunque de aquella tenía poca paciencia. Llevaba un transistor SF115 y un TDA 2002 como amplificador de audio.

Saludos y felicitaciones de nuevo.

Javier

Ahí está

Javier, te respondo tarde no, lo siguiente, porque he estado una temporada desconectado de estos temas, y se me olvidó revisar el hilo.

No sé si responde a tu pregunta, o si te refieres a otra cosa, pero yo monté un super regenerativo en vhf que sí que oscilaba sin antena. De hecho, pillaba unas cuantas emisoras sin antena alguna. Aún más, había que tener mucho cuidado al ponerle antena, porque fácilmente dejaba de oscilar y de recibir. Técnicamente no creo que se pueda considerar receptor de conversión directa. Su fundamente es muy diferente; se basa en la aparición/desaparición regular de ráfagas de alta frecuencia a intervalos de ultrasonidos.
