Transverters construidos en EA

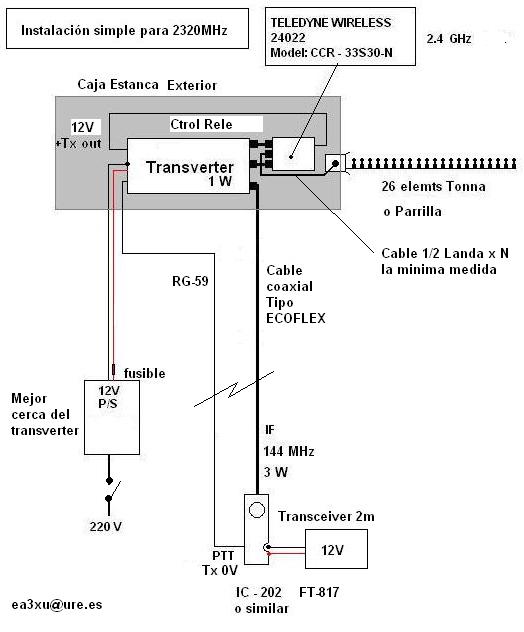

Un ejemplo para montar de forma muy simple un transverter de 13cm (2320MHz)

Benjamin

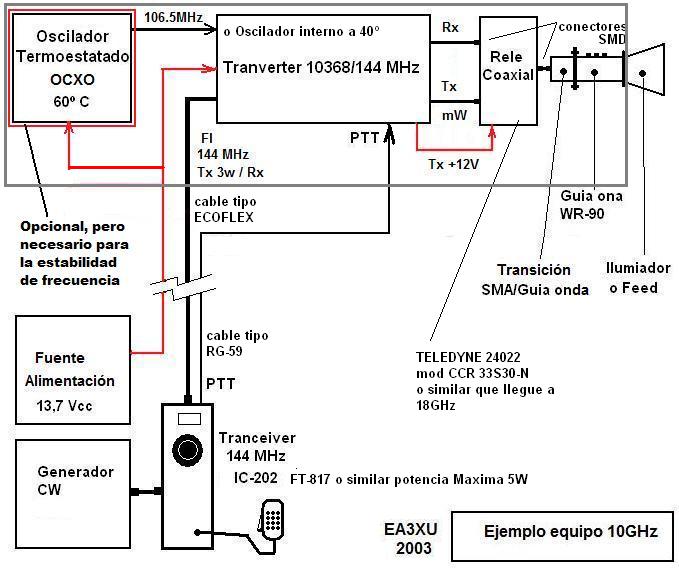

Diagrama simple para montar con un transverter, un equipo de 10GHz ( o de 5,7GHz )en SSB/CW, banda estrecha.
Se añade un OCXO externo para mayor estabilidad.
Se pueden hacer otro tipo de montaje pero aquí está esta idea.

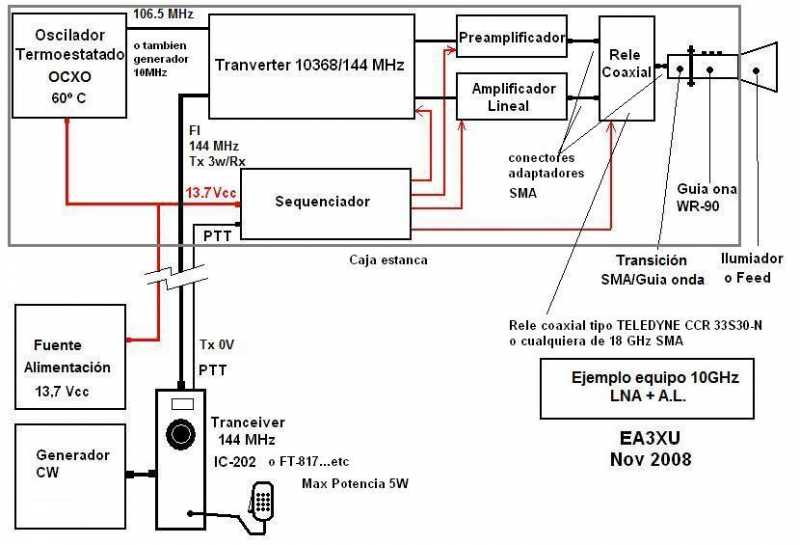

Aqui envio otro ejemplo para montar un transverter de 10GHz (o 5,7GHz ) con un secuenciador para controlar un LNA + un Amplificador de potencia de unos 10W máximo (depende del rele coaxial ) Tambien se puede sustituir el rele coaxial por u rele de guia onda tipo WR-90.

Dependerá del tipo del transverter. Aqui se a usado kuhne

73s
Benjamin

Detalle de la adaptación entre el rele coaxial con conectores SMA y la guia de onda WR-90 hacia el iluminador de salida.
La guia de onda continua hacia dentro del tubo de 40mm de diametro que sirve de fijación al soporte de la antena.
La transicion SMA a WR-90 es de PROCOM.
En la vista está situado en polarización vertical, hay que girar 90º al fijarlo en la parabola, para la polarización estandar usada (Horizontal).

73s
Benjamin

Hay un error en el diagrama simple de 10GHz: en la nomenclatura de los conectores debe decir SMA en vez de SMD.

En caso de tener que usar cables de bajas perdidas; para interconectar modulos de 10GHz o 5,7GHz es aconsejable usar del tipo UT-141 o aun mejores.

Benjamin

Otro ejemplo con Rele de guia onda + TWT (para EME).

Aquí mi segundo equipo para SSB 10GHz (2006)
Equipado con:
OCXO 60ºC + Tranveter Kuhne + Secuenciador + Rele Coaxial+LNA + ampli 3W
Con esto hice QSOs con Malta 9H1ES y 9H1VW 1340 kms desde Monte Caro JN00 y tambien desde Barcelona JN11CK. Lo usado para fijo QTH o portable.

73s
Benjamin

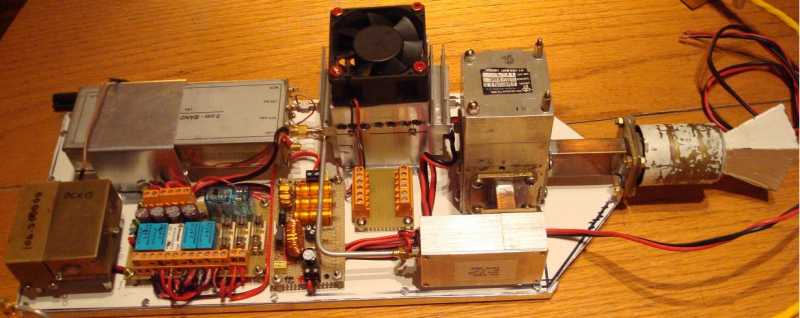

Aquí mi LNB version 3 actual.

Hola todos los interesados en autoconstruirse un transverter de 10ghz.

Si mirais en la pagina de F6BVA: Tecnic. Podeis encontrar toda la info para un transverter. Todo: esquema,CI,descripcion etc.

Para los no muy practicos en estas lides:
Ya le he preguntado a Michel a cuanto saldrian montados y funcionando.

Un poco de paciencia.

Hoy me ha llegado por parte de Máximo EA7FGJ la información sobre los transverters de 2320 MHz que con su permiso y por el interés, cuelgo aquí.

73!

Buenas, muy interesante el documento, le acabo de dar un vistazo por encima.
73.

No se si conoceis la página de Michel F6BVA. Ha sacado un diseño de un transverter de 10GHz con entrada de 70cm.

Los que tengan experiencia en este tipo de montages pueden acceder aqui:
http://f6bva.pagesperso-orange.fr/Technique/trans%20uhf%20vers3cm/10GHz%20uni.htm

Encontrareis tambien el diseño de los circuitos impresos, material..etc

personalmente prefiero todo montado aunque sea algo mas caro
la soldadura y yo no somos buenos amigos

hola a todos he recibido info de maximo ea7fgj los transverters se ponen en breve a la venta y su precio sera de 236euros tanto el de 1296mhz como el de 2,3ghz montado ajustado vamos pug and play en fin para insertar fi comprar o hacer antena y salir para empezar no esta mal en nada estaran disponibles salu2
ea6rf
toni
144/432/1296mhz

Hola a todos

en algún post ha dicho que transverter barato no existe, en su categoria este transverter es mismo de caro como un Kuhne.Pido perdone al constructor, de verdad no quiero crear una imagin negativo de este transverter pero son dos categorías con poca diferencia de precio. No soy partidario del señor Kuhne,en mi opinión a subido un punto por sacar las versiones G3 de trasverteres. El G2 y muchas otras construcciones son proyectos de los años 90-2000 pero sin olvidar, de alta calidad.
73s y adelante con Mws.

MUCHA RAZON TIENES NO ES DISCUTIBLE LA CALIDA LOGICAMENTE UN FERRARI NO VALE LO MISMO QUE UN OPEL CORSA CLARO ESTA PERO EL PRECIO ES ASEQUIBLE PARA UN PRINCIPIANTE EN MWS NO TIENE EN PRINCIPIO QUE MAREARSE Y COMPRAR LOS DEMAS COMPONENTES QUE ENCARECEN AUN MAS EL COSTO CREO QUE PARA EMPEZAR CON LAS MWS NO ESTA MAL NADIE EMPEZO CON UN TRANSCEPTOR DE MAXIMA CALIDAD QUIEN MAS QUIEN MENOS EMPEZO DESDE ABAJO YO MISMO EMPECE CON UN HANDY PRESIDENT EN 27 QUE LA ANTENA HACIA 70 CM DE LARGO Y UNA COSA IMPORTANTE NO TODOS SABEN DE ELECTRONICA NI MONTAJES COMPLEJOS ESTO ES UNA OPCION MAS PARA EL PRINCIPIANTE EN LAS MICROWAVES SE TRATA DE DAR OPCIONES A LOS QUE NECESITAN ALGO MINIMO ASEQUIBLE Y SENCILLO
SALU2 DE EA6RF
TONI

Soy totalmente de acuerdo contigo Toni, la única cosa que quiero precisar es que en ningún momento no a cuestionado la calidad del transverter ,esta construido muy profesional, solo ha dicho que son dos categorías diferentes con poca diferencia de precio

73s Joan

YO LOS QUE HE VISTO DE KHUNE DE 2,3 GHZ EN EL FORSALE SALE POR 290 EUROS ESO SI 1W MAS LAS COSTAS DE LOS RELES COAXIALES QUE SON A LO BAJO UNOS 65 EUROS APROX NOS PONEMOS EN EL PRECIO DE 355 EUROS Y SI SON 2 LOS RELES NECESARIOS POR ESE PRECIO TIENES EL CONJUNTO CON LA ANTENA Y TRIPODE Y NO TIENES QUE EMPEZAR A MONTAR ACCESORIOS ES LA COMODIDAD DEL QUE NO SABE PERO QUIERE EMPEZAR DEALGUNA MANERA SENCILLA A TRANSMITIR EN ESA BANDA
