Unos apuntes de montajes con transverters de microondas.

Respecto a los equipos de 13cm y más arriba de frecuencia, deciros que no conviene hacer el mismo montaje habitual de VUHF. O sea antena arriba preampli (LNA), rele coaxial y bajada/as (una para Tx/Rx o dos Tx y Rx). El problema es la perdida de 3dBs mínima que tendremos en 1296MHz con algo más de 10m de buen cable ejemplo ECOFLEX-15. En 2320mHz puede ser el doble, tanto en RX como en Tx.

Desde la banda de 13cm, (2320MHz), hacia arriba de frecuencia, es imprecindíble colocar una cajita estanca arriba con: LNA+rele coaxial+Transverter+sequenciador Tx/Rx+PA (unos 10W esta muy bien)+ventilador y bajar y subir con los 144MHz, no importa unos 50 metros (de 3 a 5W en Tx máxima ajustar lo que necesite el Transv., según la bajada, mejor cable ECOFLEX, está muy bien apantallado para evitar interferencias de los 144MHz). También necesita los cables de alimentación 12Vcc (mejor la fuente arriba) y cable PTT (RG59). Así lo tengo en todas las bandas y va de maravilla.

O el montaje más simple cajita estanca con: Relé coaxial Tx/Rx + Transverter 200mW, que también dará buenos resultados con buena tropo y visual.

En 2320MHz, con el mejor cable tendríamos un mínimo de 3dbs reales de perdidas o más con unos 10metros de línea, siguiendo el montaje clásico: antena arriba bajada y transverter en el cuarto de radio. En estas bandas es ser o no ser.

Así que todos los equipos de microondas deben estar tocando a la antena.

En la foto mi equipo de 2320MHz 8W + antena de parrilla 90x65cm con rotor incluido con esto se hace fácilmente los 400 kms con algo de tropo. El equipo de 24GHz removible, solo para las buenas ocasiones desde QTH. A pesar del feo perfil que se ve en la foto hacia mis 30º se pasa por refracción sobre la montaña hacia unos 100kms, pero para más distancia es necesario mejor visual, por los huecos entre las montañas o vía tropo marina.

Lo siento como no respiraba mi envio al Foro, le he dado otra vez a enviar, así ha salido doble mi rollo.

Venga que no pare.
73s
Benjamin

gracias por la info es una opcion para principiantes como yo es una opcion para portable pero 500mw hay que poner un ampi de por lo menos 5w para contactar desde mallorca

El artículo del transverter de 1.200 me parece de una excelente calidad técnica y además, muy instructivo. Recomiendo su lectura.
No así su construcción pues para la aplicación que presenta, transverter de 1.200 para walky, ya tenemos el Alinco DJ-G7, que dá 1W, os aseguro que va de cine y a buen precio.
Para otras aplicaciones, bien. Por cierto, el "conversor" de la foto no.3 no parece un prototipo, sino algo comercial. No? De qué casa es?

En cuanto a lo que dice Benjamín de los montajes "arriba" o "abajo", está muy claro. Mi límite de montaje "abajo" en QTH fijo son los 1.200: 0,8 dB de pérdidas con cable de 7/8". Si quiero subir de banda, también habré de subir al tejado...

No Toni, con menos tambien.
Los dos equipos de Ibiza este año han hecho el sur de Francia y Corcega con 250mW. Antena offset TVSAT cercana al metro.

Te aconsejo un transverter pelado, solo necesitas un rele y unos 4W para excitarlo en 144MHz y con antena TVSAT de 85cm ya esta bien. Con tropo disfrutaras. Los Transverter Kuhne tienen el sequenciador necesario para activar el rele coaxial y trabajar sin Lineal ni LNA.

Despues podras subir a más potencia, pero ya necesitas el sequenciador, tambien mejor un LNA, esto complica más el montaje y sobre todo el volsillo.

En el mercado se encuentran Amplis de unos 3W a un precio razonable sobre 300€s, entonces tambien debes de poner un LNA
sino estaras sordo. Pero todo esto ya sería un segúndo paso.

Con lo sencillo que es trabajar con el transverter a palo seco
vale la pena empezar. Yo ande así 3 años y con varios QSOs de 750 kms. Siempre se necesita buena tropo, sino tampoco se hace con 5W

Lastima que no puedas venir al Congreso.
73s
Benjamin

EA3XU escribió:

No Toni, con menos tambien.
Con lo sencillo que es trabajar con el transverter a palo seco
vale la pena empezar. Yo ande así 3 años y con varios QSOs de 750 kms. Siempre se necesita buena tropo, sino tampoco se hace con 5W
Lastima que no puedas venir al Congreso.
73s
Benjamin

Por supuesto que una vez dejas la visión directa tienes que pedir ayuda a doña TROPO o a doña PROPA o como quieras llamarlo. I si no aparecen es hay que esperar a otro dia.
Como en todas las bandas hay que hacer CQ, y en estas has de arreglartelas para tener posibles corresponsales, el problema es que la cantidad de corresponsales es directamente proporcional a la longitud de onda, una lastima pero es así.
No basta con pedir licencias, ha de hacerse algo más, ¿quantos estamos dispuestos ha hacerlo?

hola manel he visto tu comentario tu no pases pena que yo solo necesito buenos consejos y probablemente compre alguno de 2,3ghz para empezar solo necesito buen asesoramiento ya que solo me faltara la antena por que el sitio en portable lo tengo y te puedo garantizar que si basta la potencia de 500 mw llegare sobrado por la ubicacion portable
pero creo que en 2,3 ghz se debe notificar con antelacion a teleco no?

EA6RF escribió:

hola manel he visto tu comentario tu no pases pena que yo solo necesito buenos consejos y probablemente compre alguno de 2,3ghz para empezar solo necesito buen asesoramiento ya que solo me faltara la antena por que el sitio en portable lo tengo y te puedo garantizar que si basta la potencia de 500 mw llegare sobrado por la ubicacion portable
pero creo que en 2,3 ghz se debe notificar con antelacion a teleco no?

Si Toni, debes notificarlo con antelacion a Teleco, pero en la actualidad es simplemente enviarles un e-mail diciendoles este fin de semana transmitire en 2,3 Ghz. desde tal monte y se acabo.

EA6RF escribió:

hola manel he visto tu comentario tu no pases pena que yo solo necesito buenos consejos y probablemente compre alguno de 2,3ghz para empezar solo necesito buen asesoramiento ya que solo me faltara la antena por que el sitio en portable lo tengo y te puedo garantizar que si basta la potencia de 500 mw llegare sobrado por la ubicacion portable
pero creo que en 2,3 ghz se debe notificar con antelacion a teleco no?

Hola Toni.

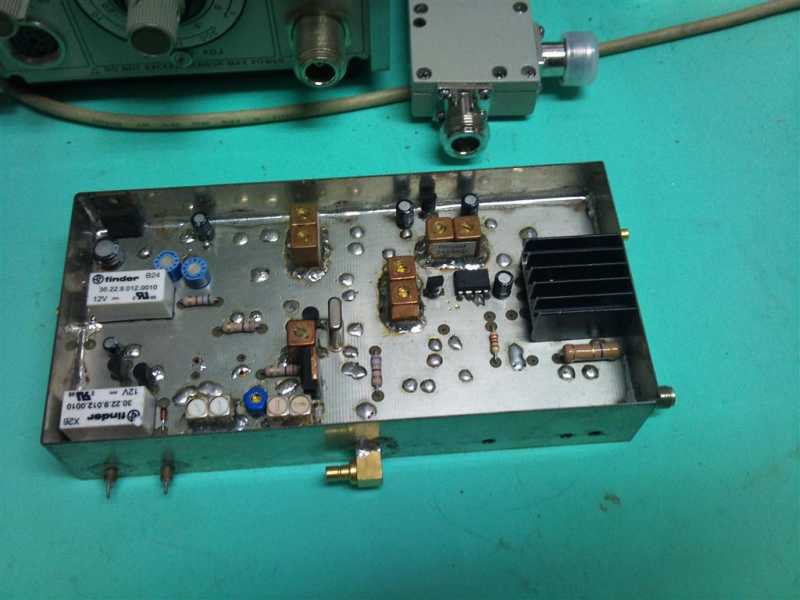

La antena que estamos utilizando varios colegas es la quasi parabola que puedes ver en la foto de Benjaí EA3XU. La puedes pedir a Salvador EA3AVW, sfalcon@falconradio.es , tiene un precio muy razonable.
En cuanto a avisar a Telecomunicaciones, lo puedes hacer por correo electrónico a tu Dirección Provincial, mediante el impreso que te envió.

Avisame cuando lo tengas en marcha, subire a 470 m y seguro que completamos el QSO.
https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/1197/NOTIFICACIONPARAEMISIONESEN2320-2322MHz.pdf

Perdone Manuel por la pregunta tonta,que entiendes en construidos en EA

EA3BSG escribió:

Perdone Manuel por la pregunta tonta,que entiendes en construidos en EA

Gracias por la pregunta Ioan, sencillamente que hay alguien que se atreve a informar que es capaz ha montar y ajustar un transverter para venderlo.
Ya se que hay mas de uno que se lo ha montado para el, al qual hay que felicitarle.
Si tienes información de otros que también pueden hacelo, agradecere que lo publiques en este foro. Creo que así haremos más facil que otros OM lleguen a las MW.

hola manel tu no pases pena que en cuanto lo tenga ya te avisare aunque tenga que ir a tu casa a avisarte y volver a la mia para hacer el qso ja ja ja en serio ya avisare en cuanto lo tenga me han dicho que estan bien para comenzar ya tengo ganas locas de tirar al monte 73

Gracias Manuel,Se puede hacer muchas cosas pero el final es cuanto cuesta.
Puede que suena un poco duro, pero transverter barato no existe, y tampoco se puede inventar nada nuevo. Yo ha fabricado los transverters de 1,2GHz 2,3GHz 5,7GHz proyecto de F1JGP,solo que se ver en foto cuesta alrededor de 160 euro mas la otra cara del circuito de impreso, los componentes SMD, como hay bastante no tengo calculado cuanto cuesta, es el transverter de 2,3GHZ potencia de salida 1,3W. El transverter de VK3XDK cuesta en kit 200$ unos 150 euro con portes pero como ha dicho en tx solo tiene 10mW y puede que también en rx requiere un LNA.

para cualquier pregunta estoy a la vuestra disposición.

73s Joan

EA3BSG escribió:

Se puede hacer muchas cosas pero el final es cuanto cuesta.
Puede que suena un poco duro, pero transverter barato no existe, y tampoco se puede inventar nada nuevo. Yo ha fabricado los transverters de 1,2GHz 2,3GHz 5,7GHz proyecto de F1JGP,solo que se ver en foto cuesta alrededor de 160 euro mas la otra cara del circuito de impreso, los componentes SMD, como hay bastante no tengo calculado cuanto cuesta, es el transverter de 2,3GHZ potencia de salida 1,3W. El transverter de VK3XDK cuesta en kit 200$ unos 150 euro con portes pero como ha dicho en tx solo tiene 10mW y puede que también en rx requiere un LNA.
para cualquier pregunta estoy a la vuestra disposición.

73s Joan

Gracias Joan por tu información, que lo que hace es confirmar el esfuerzo que se ha de hacer para condeguir hacer al menos un QSO, porque aparte del precio, ¿cuantas horas has empleado en hacerlo funcionar bien?, ¿a cuantos colegas les pediste uayuda para verificar que funcionaba?, cuando lo hayas sumado, nos lo dices. Y mis felicitaciones por el resultado.

Parece que el hilo se ha desvirtuado de su tema original.

En resumen: Un par de colegas han creado una serie de transverters para 1.2 y 2.3 GHz con estas características básicas:

FI a 144 MHz.
Potencia de salida 0.5 W
Potencia de excitación de 1 a 5 W
RF Vox (se puede usar con un walky)
Precio aproximado de ambos modelos, 230 € completo,montado y ajustado en una palabra "plu&play"
También tendrán disponible un amplificador de 20W para 1.2GHz.

73!

Miguel esa es una buena noticia

Ah, se me olvidaba: Para más información contactar con Máximo, ea7fgj@yahoo.es

Y el que se anime, que nos cuente por aquí que tal.

73!

Es importante, al respecto de estos transverters "EA", que algunos usuarios salgan por este FORO a contar su experiencia.

Benjamin
