Supongo que te refieres a la arista de la tapa inferior. En el primero la redondeaste y eso dejó una pequeña canal que no hace “estanca” la unión con la brida de la guía de ondas.

Tengo curiosidad de como haces el ajuste de la parte rotativa interior. La parte giratoria, ¿ es completamente cilíndrica o está aumentada en las bocas de salida y reducida en el resto para evitar fricción?.

Hola Manel,

Eso fue la question del million, al final obtamos para que sea cilendrico,friccion a mi juico deberia tener mas,pero selon los mecanicos poner menos separacion no seria corecto.
Lo mando a un colega que tiene todo para las medidas y veremos el resultado.
Si la cara debe ser totalmente plana,la pieza superior el mecanico la avia quitado la arista para que sea mas guapos y la ca...o.
Pues la quitamos.
unos dias mas de paciencia.
73

Un consejo.

En el cilindro interior se suelen hacer unas ranuras que hacen de choque y mejoran el aislamiento entre puertos. No sé si está contemplada en vuestro diseño.

Te adjunto una foto de uno de banda X que lleva dicha ranura. En su lugar también podría ir un choque de ferrita.

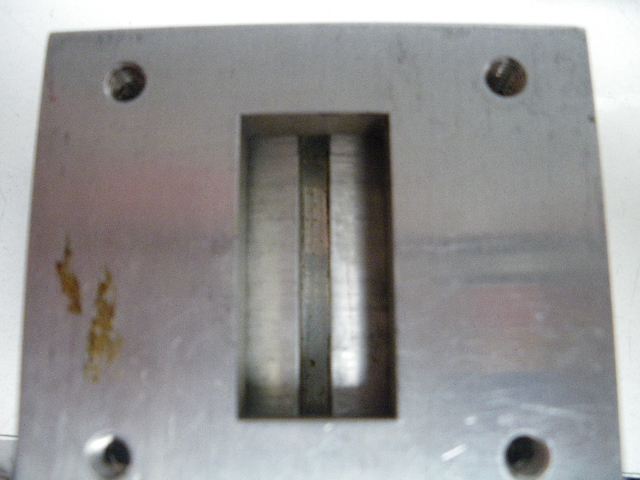

Vista de la ranura con el ciíndro interior a medio girar

Vista desde la cabeza, donde va el motor.

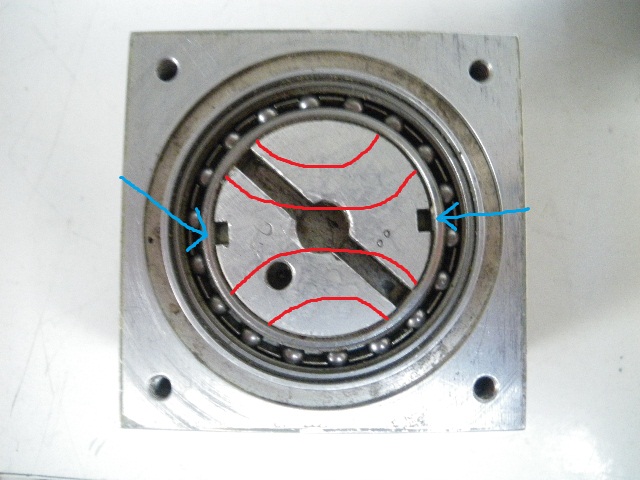

Te modifico la foto.

En rojo se representa los conductos que unen los puertos.

La flecha azul indica donde irían las ranuras - choque para aislar los dos circuitos.

No sé si te queda claro.

Coméntaselo a los colegas franceses, creo que puede mejorar mucho el aislamiento.

Hola Manel,

Pues mandame las fotos a mi correo ea3kp@yahoo.es se lo comento.

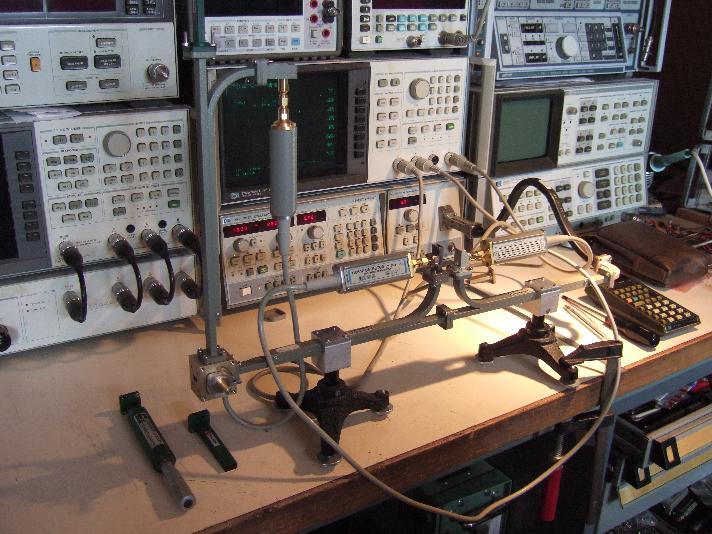

Aqui teneis el banco de prueba. (correos no a echo una mala jugada 13dias por un paquetito ,certificado urgente ,vaya tela)

El rele esta a la isquierda abajo.

Posiblemente aya una sorpresa,si nos sale bien.

Saludos

.................................................

EA1MX escribió:

.................................................

Sin voz.

Hola,

Hoy a vuelto el rele,15 dias de viaje,que son lentos los correos,ya esta en el mecanico para la mecanizacion de las rayas de atenuacion, el martes al baño de plata y vuelta en Francia para su control.
Las cosas de palacio van despacio.
Nota: si alguno se quiere apuntar,todavia esta a tiempo,el ultimo plazo es el dia de la puesta en fabricacion

un saludo.

Hola Ramón.

Nos tenemos que enterar por los franceses que estas empezando a trabajar en el relé de guiaondas para 47 GHz ¿es verdad?

Hola Manel,

Vaya como van las noticias, pues se esta gestionando la posibilidad de fabricar un 47ghz debido al muy bueno resultado obtenido con el 24ghz,ya a vuelto el 24ghz ,esta en el mecanico para acer una atenuacion entre las dos vias,despues me ire a platear lo.Y vuelta a Francia para las medidas,enseguida se fabricara.
Volviendo al 47ghz,es mas delicado porque hay que cerrar el guia de onda por la parte superior y la pieza no es solo una tapa.
Bueno con tiempo se puede conseguir.
Los Franceses tiene 10 pedidos en firme del 47ghz.jajaja

Saludos

un salud

Hola,

Bueno ya tenemos las rayas de atenuacion echa,mañana lo plateamos.Pienso si todo nos sale bien,al final de la proxima semana ,pondremos en fabricacion la serie,se alargo algo mas,son mas de 40 unidades.
73

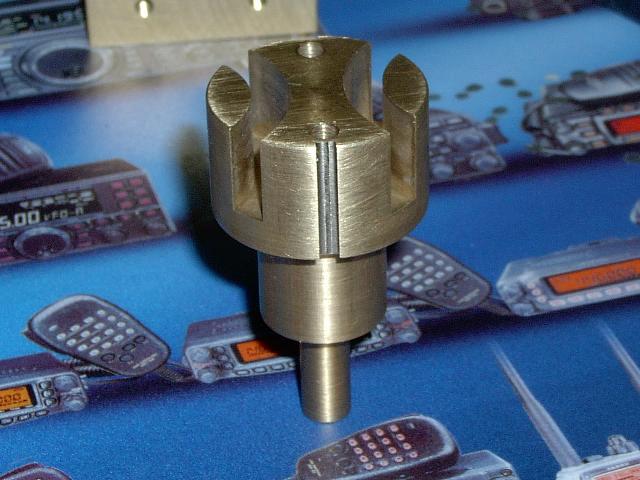

Que me dices,la raya no es recta??? Cambia de gafas.

73

Ramón, tengo curiosidad por saber cuanto ha aumentado el aislamiento con las ranuras.

¿Te han dicho algo?

Hola Manel,

Vas mas rapido que el viento,fue ayer que hicimos las rayas,hoy voy al plateado y mañana le mando otra vez en Francia para las medidas,no creo tener los resultados antes del proximo martes o miercoles si el colega no esta en desplazamiento.Lo que te puedo decir es que el plateado no va acer ganar poca cosa ,unas centesimas de db ,es mas bien por el aspecto, poco detras de poco ,ace mucho,veremos los resultados que ya asi son muy buenos.Creo que nos estamos pasando de pijadas.Vamos ser mas Papista que el papa.jejeje

73

Creo recordar que en Septiembre se tenian que empezar a entregar.

La verdad es que no me corre prisa pues lo compre con vistas al futuro pero me preocupa la falta de noticias.
Creo que al menos se nos tendría que ir poniendo al corriente de la situación.

73, Juan

EA3FLX escribió:

EA3KP escribió:

Hola,

Bueno,ya tenemos el"number one" es el resultado de varias modificaciones y posiblemente tenga algunas mas.
Ahora se mandara a un experto,el padre del invento para las medidas y posibles modificaciones.

Hola Ramón, ahora falta el actuador, ¿o quieres que le pongamos un dial de una galena de los años 20?

Al final habrá mas gente en 24 GHz que en 2,3.

Respecto al actuador, supongo que Ramón os pondría al corriente en su momento sobre nuestras conversaciones al respecto.
Sería una lástima que este proyecto, que con tanto cariño estáis llevando adelante, no pudiera quedar bien terminado por no tener solucionado el sistema de giro del relé y control asociado.

Saludos,

Ricardo - EA5GKA

Lo podeis hacer con una palanca manual

Hola,

Los reles se estan fabricando,pero como lo acen a ratillos pues se alarga algo mas de lo previsto, el tamaño va ser algo mas grande,pero no cambian las medidas del guia de onda,les pedimos de respectar las a la centesima, y los ajustan uno por uno. Siempre hay diferencias por desgaste de heramientas o otras cosas.Hasta la qualidad del refrigerante actua sobre el acabado.
El mando ,hay Ricardo que va a poner uno a punto,lo siento el prototipo se lo guardaron los mecanicos ,veremos mas tarde.

un saludo.

Ramon

Hola, Ramón,

Pues como ya te comenté, quedo a vuestra disposición para su estudio si así lo deseáis y poder hacer una propuesta factible, disponiendo para ello de un relé al menos durante un par de semanas, que estimo como tiempo mínimo que necesito para el diseño tanto mecánico como electrónico del actuador, porque esto yo también lo hago a ratos.

Ya me contarás,

Saludos,

Ricardo - EA5GKA

Hola Retomo el tema:

El dia 10 de Febrero ya estaba apunto el prototipo.
Tras varias modificaciones en septiembre se tenian que empezar a entregar.
Con conversación mantenida con Ramón EA3KP en Sanpedor (noviembre) los hacian en ratos libres, es decir daban prioridad al trabajo profesional que es con el que se ganaban la vida.

Mi pregunta es: ¿Se ha entregado alguno? Porque si haciendolos en ratos libre en meses no se ha entregado ninguno cuanto tiempo pasará hasta que se entregue el último de los 30 o más que se encargarón.

La verdad es que me siento un poco estafado pues no se explicó como funcionaba la cosa sino seguro que no lo pido. Ahora ya se en quien no puedo confiar para este tipo de cosas.

73 y buen año,
Juan
