REBOTE LUNAR (EME)

Hola Máximo,

Te comento mi instalación:

- El Rotor es un AlfaSpid RAS (azimuth y elevación).
- La parábola es de 2mts y 0.35f/D.
- El Septum es autoconstruido. No lleva los capacitores traseros ya que sin ellos consigo una R.O.E de 1:1.1 EN 1296MHz.
- El LNA es el de G4DDK VLNA2+.
- Conversor de 1296MHz a 28MHz de IF.
- RX/TX IC-9100 + UX-9100.
- El PA aún por determinar, pero seguro el de PE1RKI
( http://members.chello.nl/b.modderman/amplifiers.html)

Ya iré subiendo más fotos conforme vaya avanzando la instalación.

73

Hola Sergio,

Muy bonita esa parabolica, ya te falta muy poquito.

Una pregunta, ¿que tal el LNA de G4DDK? ¿el montaje fue sencillo? ¿tienes intrumental para ajustarlo o se puede hacer con instrumentos mas basicos?

Saludos

Hola,

Respecto al previo de G4DDK...dada la imposibilidad, por mi parte, de poder montarlo y ajustarlo, se lo comenté a Sam y él se ofreció a montar y ajustar un previo. Según sus
pruebas, una vez ajustado, los valores son estos:

NF 0.22dB
Ganancia 37.5dB.
Pérdidas de retorno 10.6dB.

El precio, puesto en casa, si no recuerdo mal....110€

73's

Hola,

Como últimamente los 10 Ghz empiezan a moverse mas en EA, os comento que en el último 432 and above newsletter, viene un artículo de EME en portable en 10 Ghz, e incluso desde la habitación de un hotel a traves de la ventana, alucinante!!! os paso el enlace:

http://www.nitehawk.com/rasmit/em70cm.html

P.D.: Sergio, muy pero que muy bien lo del previo de G4DDK, tomo nota

Por cierto ayer me extrene en 23 cm EME en CW con OZ4MM

73

Dispongo de una parábola del tipo de tubos de aluminio en vertical y otro tubo que hace la circunferencia exterior, similar a esta de la foto:

La parábola es de 1.25 metros de diámetro y una relación de 0.36.

La idea es ampliarla a 3 metros de diámetro prolongando los tubos de aluminio unos 90cm e instalando una aro exterior. Todo ello conservando la relación 0.36.

El parabola calculator 2.0 me ha dado las dimensiones para poder hacer el molde y así poder dar la forma correcta a los tubos de aluminio.

Los tubos de aluminio son de 16mm y el aro exterior de 30mm ambos de diámetro. ¿Os parece muy descabellada la idea?.

Después habría que forrar el conjunto con una malla electrosoldada galvanizada dándole la forma. Alguno me sabríais decir las dimensiones de los cuadros en relación a la longitud de onda. La idea es usarla para 1296, aunque a futuro quien sabe.

Juan Antonio

EA4CYQ escribió:

Dispongo de una parábola del tipo de tubos de aluminio en vertical y otro tubo que hace la circunferencia exterior, similar a esta de la foto:

La parábola es de 1.25 metros de diámetro y una relación de 0.36.

La idea es ampliarla a 3 metros de diámetro prolongando los tubos de aluminio unos 90cm e instalando una aro exterior. Todo ello conservando la relación 0.36.

El parabola calculator 2.0 me ha dado las dimensiones para poder hacer el molde y así poder dar la forma correcta a los tubos de aluminio.

Los tubos de aluminio son de 16mm y el aro exterior de 30mm ambos de diámetro. ¿Os parece muy descabellada la idea?.

Después habría que forrar el conjunto con una malla electrosoldada galvanizada dándole la forma. Alguno me sabríais decir las dimensiones de los cuadros en relación a la longitud de onda. La idea es usarla para 1296, aunque a futuro quien sabe.

Juan Antonio

Hola.

Si tu antena tiene 1.25 metros de diámetro y relación f/d de 0.36 eso quiere decir que el foco está a 0.45 metros del centro de la parábola.

La puedes prolongar, pero respetando la curvatura de la parte actual, esto hace que el foco permanezca en el mismo sitio. En consecuencia si la prolongas a 3 metros la nueva relación f/d será de 0.45/3 = 0.15.

Necesitas un iluminador nuevo, en este caso no muy sencillo.

Siempre que prolongues una parábola reducirás su relación f/d.

Solo compensa prolongar las que tienen una f/d grande, es decir con muy poca concavidad.

Respecto a la malla a utilizar, en general se considera que un hueco inferior al 10% de la longitud de onda es prácticamente opaco. Para 1296 esto es sobre 2,3 cm.

Un saludo

Hola Manel,

Disculpa por no haber respondido antes, pero he estado analizando tus sabios consejos.

Efectivamente después de estudiar la ecuación de la parábola, si la amplío se hace impracticable iluminarla, pues los patch-feed, que son los que mas ángulo abren (tienen un ángulo de radiación sobre 150 grados), solo son válidos para parabólicas con distancia focal mayor de 0.3.

Abandonaré el proyecto hasta que encuentra la parábola adecuada o me decida a hacer una desde cero.

Juan Antonio
73

Buenas,

Siguiendo con las pruebas en RX, he llegado a la conclusión que necesito un attenuador a la entrada del downconverter. La ganancia del LNA de G4DDK es de 37,50dB, la tirada de coaxial es 1/2" y 10 mts, por lo que apenas habrá un par de dB de pérdidas entre el LNA y el Downconverter. También he notado "ruido" procedente de una BTS cercana a mi QTH. Necesitaría un filtro para 1296MHz...¿alguien tiene algún esquema?

73

Hola, yo tambien ando mirando el tema de los filtros, no por necesidad, es simplemente que quiero hacer uno y probarlo en el VNA, por el mero placer de ver su comportamiento y como varian la banda pasante y demas parametros modificando este.
Yo he estado mirando y si pones en el buscador "1296 interdigital filter" te suelen salir bastantes enlaces, tambien en la pagina de YU1AW, hay unos previos con un filtro mas simple a la entrada.
Y este programita, muy interesante.
http://www.vk3um.com/interdigital%20filter.html

Espero que te sirvan.
73.

Me gustaría saber como se calcula la distancia correcta entre el vertex de la parábola hasta el iluminador, yo dispongo de una parábola no muy grande 2m de diametro espero que sirva, con un foco/diámetro de 0,42 según la formula de ea3um el iluminador que voy a usar es el mismo que tiene ea1rj y la frecuencia e uso es de 1296 muchas gracias, saludos.....73 :S :S :S :S :S

Hola.

Supongo que hablas de una antena de foco primario.

Para calcular la distancia focal mides el diámetro y la profundidad en el punto central. Para esto último, con la parábola mirando hacia arriba, pones una regla de extremo a extremo y mides la profundidad máxima al centro desde la regla.

La distancia focal será el diámetro al cuadrado dividido por 16 veces la profundidad.

De todas maneras si estás seguro que la relación foco diámetro es 0.42 esto quiere decir que la distancia focal dividida entre el diámetro es 0.42.

En tu caso f/2=0.42 por lo que f=0.84 metros.

Un saludo

hola ea1bla, si es de foco primario, muchas gracias por la información me pondré manos a la obra, agradezco su información y rapidez, gracias........73

Me queda una duda en el vídeo de ea3um modifica la antena para un foco/diámetro para (0,60), bueno luego mide un una regla la separación desde el vertex de la parábola al iluminador y mide 2,05m de distancia, según la formula que me indicas debería ser de 1,20, no se por favor pueden aclararmelo estaría muy agradecido saludos.

Hola,

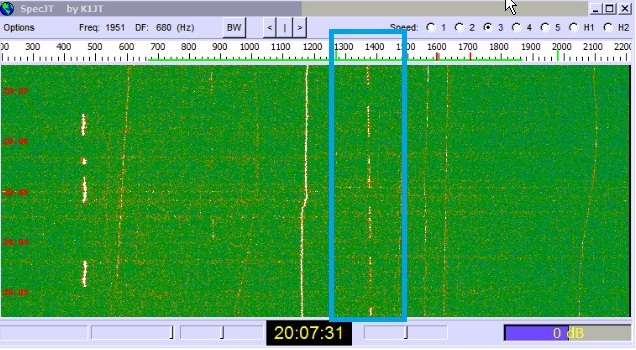

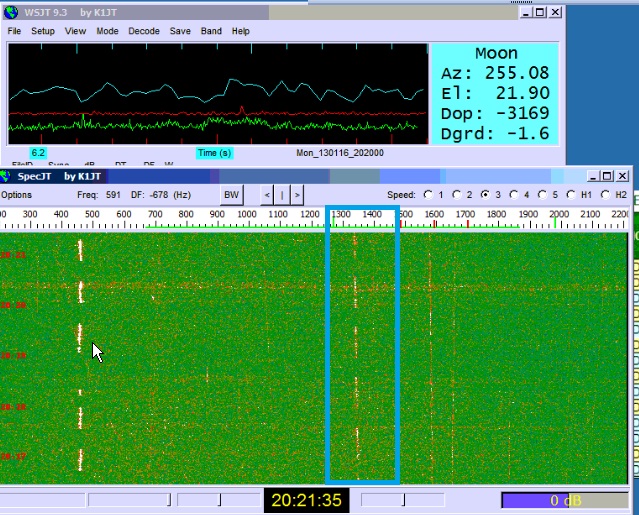

Por fín he podido recibir la baliza de ON0EME!!! revisando la instalación resulta que la distáncia del punto focal era errónea, la tenía calculada para una f/D de 0.35, cuando realmente tenía que estar calculada para una f/D de 0,38. Adjunto pantallazo del spectro de la baliza con el WSJT.

73

Hola Sergio,

Me alegro que al final luego de tantas pruebas lo hayas logrado!

Que configuracion estas usando? El previo de G4DDK y el conversor de IK4PNJ en 28 MHz?

Enhorabuena!

Hola Máximo,

Efectivamente, previo G4DDK y downconverter de IK4PNJ con IF en 28MHz. El downconverter lo tengo en el cuarto de radio, por el tema que te comenté de la saturación derivada de los 37dB de ganancia del LNA.

Buena ocasión para testear la RX, extraido de moon-net:

I inform you that on thursday 17th january, starting from 19.30ut to abt 22ut ARI Versilia radio club will activate the station of Alessandro IK5EHI with the call II5ISS as part of their "ISS Award" program.

A special QSL will be issued for every contact.They will call 1296.060 JT65C, possibly CW but not sure yet.

http://www.ariversilia.it/iss_award.html

They will be on the HB9Q logger.

73

Sergio,

ya que puedes hacerlo, podrías probarlo con el FunCube??

Máximo....no dispongo de Funcube, solamente de RTL2832 y la cobertura de este empieza en 52MHz...creo recordar. Si que podría probarlo a "pelo" a la salida del LNA, pero desde la parábola hasta el cuarto de radio tengo unos 10mts aprox y el USB2.0 "no permite" tiradas de más de 5mts.

73

Ya, Sergio disculpa, me he confundido, y ponerlo en el mismo lugar que el conversor?, es decir, abajo.

Con estas pruebas, te vas a hinchar de experiencia!!! Que bueno!

Máximo,

El RTL2832 no es compatible con el MAP65, el FUNCUBE si es compatible. Podría conectarlo (el RTL2832) a "pelo" y monitorizar 100KHz en pantalla con el Sharp.

73

Captura de ayer noche de Alessandro IK5EHI con el indicativo especial II5ISS en 1296.060MHz.

200700 2 -19 2.0 592 8 * II5ISS I1NDP JN45 1 0
200800 0 -33 6.0 1028 0
200800 0 -30 2.0 584 6
200900 12 -13 2.0 579 7 * II5ISS I1NDP R-11 1 0
201000 0 -33 5.4 541 24
201100 7 -15 1.8 571 7 * II5ISS I1NDP RRR 1 0
201200 0 -33 -1.7 904 43
201300 7 -15 1.8 560 7 * TNX GAB 73 1 0
