Proyecto Amplificador 1296 MHz

Máximo,

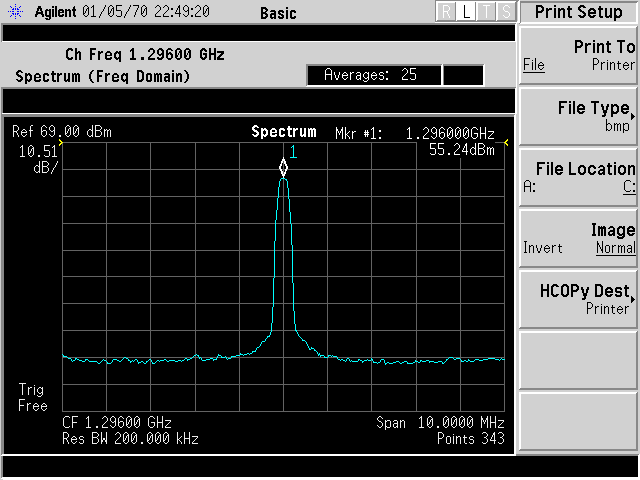

Esa pantalla esta marcando 334W, eso son muchos watios

Yo con 250W he fundido casi todo lo que se encontró hasta la antena

Una curiosidad, ¿que septum y parábola vas a usar?

Hola,

Escribió:

Esa pantalla esta marcando 334W, eso son muchos watios

Si, esa fue la prueba de esfuerzo... Con unos 6w de entrada, 50v y cuesta abajo...
Pero ni que decir tiene que no va a trabajar ahí.
Pienso mantenerlo con entre 4 y 5w de entrada, puede que menos de 50v, unos 48 o 49v, para que entregue 250w aproximadamente.
Solo si veo que es necesario, pues tendré que apretarlo un poco hasta los 300w. Pero espero que no sea necesario. Malo será que no me copien. Normalmente es al revés.

El iluminador es el siguiente, pero yo no tengo pensado poner nada entre el ampli y el iluminador, solo el coaxial de teflon. Lo único que puedo poner entre el ampli y el iluminador es el acoplador direccional, pero es uno bueno de Narda de 500w creo recordar.
El iluminador, en teoría, soporta hasta unos 750w con el conector N que tiene. Si fuera DIN 7/16 serían 1500w pero de momento creo que no me hace falta.

EA1DDO escribió:

Hola,

Mirar lo que me ha regalado Papá Noel;

A ver si lo puedo estrenar en Agosto.

73, Máximo - EA1DDO

Como ya comenté, mi experiencia en 1296 se limita a contactos terrestres, vía tropo, con yagis y pocos vatios.
Este será el primer intento para mi de hacer Luna en 1296.

Un último detalle, no voy a usar parabólica...

73, Máximo - EA1DDO

Si tu tienes poca, yo no tengo ninguna

No había barajado la posibilidad de atacar el septum al aire, yo me estoy fabricando un dualmode de N2UO como este:

De momento tengo el cuerpo si el embudo:

Con intención de usarlo con una parábola más grande que la que estoy usando para 10Ghz que es de 127cm, porque si pongo ese bicho tan grande con la parábola actual me da que no va a ir bien.

Al igual que tu llevare 2 lineas al septum una para rx de ecoflex-10 y la de tx que tengo que decidir si ecoflex-15 o 1/2".

Pero como tengo el mono de EME probare primero con una helix LHCP en rx a ver si escucho algo.

Hola, es muy interesante, precisamente te iba a preguntar acerca de la parabola Maximo, pero ya veo que no vas a usar.
Hay gente que ha hecho bocinas grandotas de tela metalica de esa fuerte.
Respecto de la helix, hace tiempo estube dandole vueltas al tema de construir una,a si que mas adelante te consultare sober los calculos/progarama que has usado, incluso estube barajando la posibiladad de enfasar cuatro de esas.
No se estoy muy verde en el tema.
73.

Hola Máximo,

Siento ser agorero pero eso de no usar parabólica........... :whistle: :whistle:

Piensa que una parabólica de 1,8 metros como la mía tiene una ganancia de unos 26 dB si no recuerdo mal, pero vamos igual me da 26 que 18.... estamos con mismo previo, mismo cable etc etc...piensa que tienes a uno de los Big Gun llamándo... yo lo escucho con -8 que es un señalón, ahora tu lo recibirías (-8-26)=-34 imposible de decodificar.

Ahora pasamos a TX, los dos con 250 W..... yo con un haz de antena de unos grados y tu con el septum a secas, siendo su diagrama de radiación tan redondo como un balón (por la parte abierta claro).

250 w son casi 54 dBm, así que pongamos que el septum tiene 3 dBi pues a si a groso modo, yo tendría 54+26=80 dBm=100 Kw, en el caso del septum solo 54+3=57 dBm=500w, brutal diferencia...

Todo esto hablado así por encima para entendernos.

Te deseo suerte.

Saludos

EA1RJ - Ricardo

Hola,

Escribió:

Siento ser agorero pero eso de no usar parabólica..........

Ricardo, perdona, me expliqué mal.
No voy a usar parabólica, pero tampoco voy a usar el iluminador solo.

Perdona por el misterio lo que pasa es que esta operación la llevo confidencialmente... ya que podría haber alguien más en la carrera por la primera activación.

La antena que voy a usar es una bocina. Siguiendo los diseños de Tommy WD5AGO, con el cual he contactado y me ha confirmado el tema.

El diseño original es de unos 20dBi, más o menos como una parabólica de 1m de diámetro, pero tengo la opción de alargarlo para obtener algo más.
De todas formas, me han comentado que la bocina es más limpia que la parábola.

Este sabado ya me voy para HK. Espero ponerme con el tema el mismo lunes a ver si el fin de semana del 9 y 10 de Agosto tengo eso listo, si no hay contratiempos. Ese fin de semana las condiciones están óptimas.

73, Máximo - EA1DDO

Eso de la bocina suena interesante...

Hola,

Escribió:

Eso de la bocina suena interesante...

Bueno, lo ideal es una parábola, pero como sería tipo expedición o activación y no disponía de parábola allí ni de una "de viaje", empecé a pensar en alternativas.
Primero las yagis enfasadas. Pero tendrían que ser varias largas. Aunque se que con una sola alguno hizo algún contacto, yo necesitaba algo más seguro.
Luego pensé en la helicoidales, pero no sirven, a no ser que duplique el sistema.
Luego el tema de la polarización.

Y finalmente alguien me comentó el tema de la bocina.
Tommy WD5AGO las usa habitualmente en un radioclub universitario (o algo así) y hasta las han fabricado con cartón y papel de aluminio de cocina y funcionan.

Lo bueno es que puedo acoplarle un iluminador bueno, y luego todo el sistema es aprovechable para una futura parábola.

No es una antena pequeña ni idónea para dejar en el tejado, pero para estos casos es interesante.
Tiene la particularidad de ser más limpia (y silenciosa) que una parábola.

73, Máximo - EA1DDO

OK Máximo, comprendido.

El tema de ser mas limpio sera poque todo lo que recibe es de "arriba" y no sufres los spillover de sobre iluminar una parábola.

Te deseo mucha suerte.

Hola,

Escribió:

El tema de ser mas limpio sera poque todo lo que recibe es de "arriba" y no sufres los spillover de sobre iluminar una parábola.

Efectivamente, el iluminador mira hacia la Luna, por eso no hay problemas de sobre-iluminación ni ruido que entra por la parte trasera del plato. Al parecer los lóbulos son más limpios.
Aunque yo no lo hice por eso, si no por su facilidad de construcción, bajo precio y buen resultado.

Escribió:

Te deseo mucha suerte.

Muchas gracias.

Supongo que dadas nuestras instalaciones no nos será posible contactar, aunque no lo se fijo.
¿Cual fue la estación más pequeña que hiciste QSO?

A todo esto, llevo "el pincho USB" y el combinador por probar si el pincho recibe algo. ¿Has probado eso?

Gracias

73, Máximo - EA1DDO

Máximo,

Una preguntita facil

Porque dices que las helix no valen???? yo me acabo de hacer una de 35 vueltas y quiero probar a ver si pillo algo.

Creo que te han pillado la idea los periodistas Máximo :whistle:

http://www.abc.es/estilo/gente/20140423/abci-sonido-belga-spain-201404212200.html

Hola,

Escribió:

Porque dices que las helix no valen???? yo me acabo de hacer una de 35 vueltas y quiero probar a ver si pillo algo.

Servir, sirve, pero hay que duplicar las antenas; circular derecha las de Tx y circular izquierda las de Rx.

Lo bueno es que son baratas y sencillas de fabricar, polarización circular y te obliga a usar antenas separadas para Tx y Rx.

Lo malo es que hay que duplicar las antenas.
Si tu solo quieres Rx, no tienes que duplicar nada.

Ah, otro detalle.
Al parecer enfasar helicoidales tiene su ciencia, no es fácil.

73, Máximo - EA1DDO

El problema es la primera, la segunda se hace mucho más rápido

Yo tengo las 2 de esta forma montada, para pruebas

[img size=500] [/img]

Según los cálculos una de estas antenas tiene una ganancia de 20.49dBdm, unos 4dBd menos que una parabola de 1.9m que es mucho aunque el valor sea bajo.

http://qlfecv.wordpress.com/2014/07/06/antena-helix-1296mhz/

Con un buen LNA se mejora todavía la cosa, pero hay que ser realistas, mi objetivo es escuchar la baliza de ON0EME y que contacte con migo algún big gun.

Pero sobre todo me valdrá para validar el transverter que he montado.

Hola,

Magníficas antenas.

Si tengo tiempo, aún puedo mirar de hacer una, aunque solo sea para comparar con la bocina.

Gracias

73, Máximo - EA1DDO

Humm, interesante Jose, me gustaria saber como has adaptado la impedancia de la antena al cable, asi como si le has hechado el analizador para ver como esta.
Es una antena que ya desde hace años me llamó la atencion y que tengo interes en fabricar y probar, me gustaria una de un largo de unos 3 mts (el ansia viva :woohoo: )
De momento puede ser una opcion para hacer RX y lo de montar una segunda tampoco es una locura por el tema de lo sencilla que es de hacer.
Lo del enfasado, ni idea, pero seguro que vosotros al igual que yo habreis visto algunas enfasadas (4 en mi caso sobre una misma placa como reflector).
Y tener linea de TX y RX con sus correspondientes antenas, pues tiene sus ventajas por el aislamiento extra.
73.

Pedro,

Si miras el enlace encontraras toda la información que comentas, es fácil de hacer y ajustar.

Lo de un metro más a mi no me compensa, ya que ese metro son 1.8dBd de más y sujetar 3 metros por el culo es más complicado.

Lo de 2 antenas se explica por la polaridad RHCP para tx y LHCP para rx.

Y he comprobado en mis "carnes" el problema de trabajar con potencia, una antena y reles:

[img size=500] [/img]

La mejor solución para mi, dos antenas porque lo de enfasar ni se me ha pasado por la cabeza.

No sabía que Tagra fabricara previos para 23cm ... :woohoo: :woohoo:

A ver si se ha estropeado por usar un previo para 27, Jose 👿

Bueno fuera de bromas, claro yo no la sujetaria por el culo, si no por el centro y por eso te decia lo de las ventajas de dos sistemas (RX yTX) separados, cada linea con su ampli y las antenas a unos dos metros una de otra.
Aunque eso yo creo que solo nos quitaria el gusanillo, seria el aperitivo, al final parabola de ... yo no mas de 2,5 metros.
73.
