Preamplificador para 1296

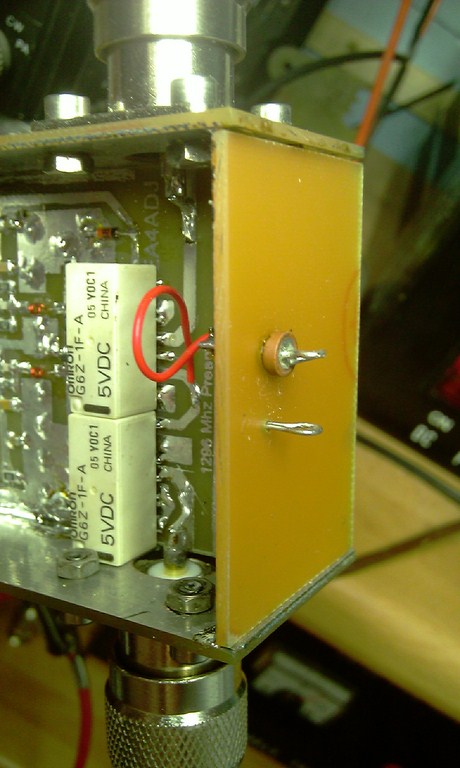

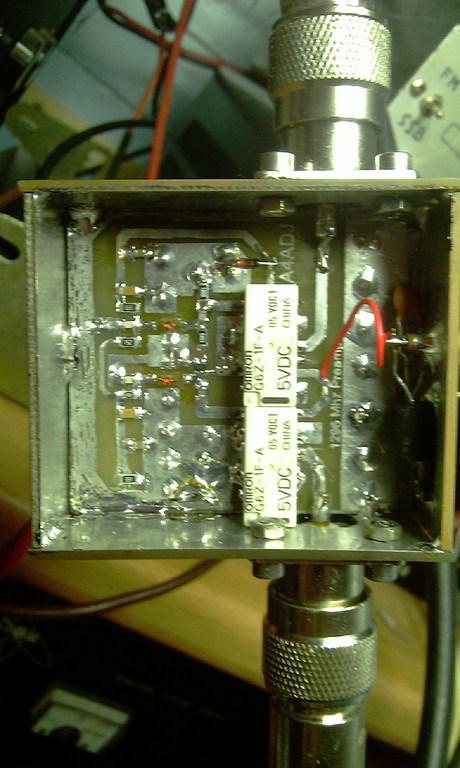

Las "afotos".

Bueno es mi primer acercamiento a la construccion de previos, he localizado una fuente de ruido de algun chisme en 1294.200, en SSb se oye un piii, flojito S1 que cuando aliemnto el previo sube a S5.
Tambien he probado a poner la alimentacion y quitarla al previo con y sin antena y sin antena el ruido de fondo es bastante menor.
Ya iremos viendo. Hasta que no ponga los 1n4148 no hago TX.
73.

Hola Pedro,

Te ha quedado muy bien, lo único como sugerencia es que uses conectores SMA, son mucho más cómodos, más que nada cuando se trata de previos.

Hola, Maximo, bueno como dije ha sido una toma de contacto, el problema es la falta de instrumental.
El tema de los conectores se debe a dos motivos el primero es que el previo ya esta preparado para ser intercalado en la linea de transmision que monta conectores N, y el segundo es que como dije se ha hecho con cosas del cajon :laugh: .
Parece ser que funciona, ¿como? pues eso ya no lo se.
Ya me gustaria tener lo que tienes tu por ahi, Maximo. o estar mas cerquita de algun colega con conocimientos e inquietudes en estas cosas.
Por cierto una compañera mia va a veces por Sevilla a temas de trabajo, de hecho esta semana ha estado alli, luego le pregunto por el hotel en el que se alojan.
73.
P.D. lo mismo cuando lo monte arriba y le aplique RF el ATF pasa a mejor vida, los reles tienen un buen aislamiento entre puertos y solo le voy a aplicar 10w, de los que arriba solo llegan 5 (medidos) pero al estar los reles dentro de la misma caja pues no se que pasara, a las malas 5€ de ATF.

Entiendo, sí, está de todos modos muy bien.
Pero el tema es que si lo pones arriba así no te vale.
Te conviene meterlo en una de esas cajas para previos de Schubert y entonces vas a tener que usar cable fino dentro de la caja, no puedes "maniobrar" con RG213 o cables de ese diámetro... en vez con conectores SMA te haces un latiguillo SMA macho de un lado y un N hembra de chassis... y tienes cocinado el tema, comprendes? con coaxial RG402 rígido o flexible, eso queda a gusto.

Ya Maximo, al final todo ira en una caja grandota de la usadas en electricidad, en la punta de la torre. Cuando digo todo me refiero a previos para 144, 432 y 1296 y posiblemente amplis para 1296 y 432 y logicamente la fuente de alimentacion.
De todas formas ahora voy a usar una caja estanca con acceso por los lados mediante unos prensa-estopas, de modo que no haya que doblar loa coaxiales. Ya digo ha sido algo de pensar y hacer. Pero llevas razon, de hecho habia pensado en hacerlo con unos BNC que tambien tengo por el curro. Tengo por ahi unos 15 mts de coaxial de teflon de unos 5 mm de diametro, no recuerdo la referencia.

73.

Felicitaciones por el previo espero que te funcione bien y te de muchas alegrias saludos Jose Ignacio

Gracias Jose ignacio, bueno al menos el soldador no se enfria, y como soy un hibrido entre qrpero y mafero :silly: , bueno y en general de todo lo que este relacionado con antenas.
Pues ese es el espiritu del cacharreador independientemente de si sale mejor o peor, el caso es cacharrear.
73.

EA4ADJ escribió:

Bueno ahora las dudas:
Como se que realmente amplifica bien, ya que no tengo instrumentacion
Como puedo saber que no autooscila

Felicidades Pedro, en estas bandas hacen falta mas colegas como tu, que cojan el soldador y se animen a probar.
No dispongo de equipo de pruebas, pero si tienes una antena decente, de mas de 20 dBi, la diriges al sol, que es una buena fuente de ruido, veras como aumenta el audio. si ademas en la salida de altavoz te montas un rectificador y un pequeño filtro de audio, normalmente con un condensador de 0,47 µF, es suficiente i la salida del mismo la conectas a un medidor, el tester normal suele funcionar en la escala de 2 voltios, veras como varia la señal que te llega, con previo i sin previo.
Ajustes, en primer lugar a máxima ganancia, si el ruido aumenta mas que la señal, vuelta atras.
Ya nos pondrás el esquema, que no lo he visto.

Para saber si autooscila puedes hacer una par de pruebas.

Una es por el consumo. Usa el polímetro en una escala baja de corriente para medir el
consumo. Debes apreciar una variación de 1 mA o sería mejor 100uA.

Si un previo no autooscila y no aparecen señales fuertes a la entrada no debe variar su consumo

Con la tapa abierta introduce un bolígrafo de plástico o tu dedo, pero sin tocar los componentes. Prueba a poner y quitar la tapa. Si en esas operaciones aprecias variaciones del consumo es que puede estar autooscilando.

Otro síntoma es la perdida de ganancia a la frecuencia de trabajo. Te hace falta sintonizar una señal débil y dejarla un buen rato. Si notas variaciones de la ganancia es que puede autooscilar.

Aunque estas pruebas no sean definitivas pueden ser síntomas del problema.

Suerte

Gracias por las respuestas, bueno el esquema esta sacado de aqui
http://oz2oe.dk/radio/atf54143/54143.html al final de la pagina esta el enlace a un word, ahi es donde hay que hacer click, pero yo le he diseñado una PCB, para aprovechar el tema de los reles G6Z.
Si como digo a mi el tema del cacharreo me va a tope, pero en estas bandas ando un poco perdido ya que todo es muy sensible, y a veces los "truquillos" son muy importantes, es lo que mas hecho de menos, no tener nadie cerca con experiencia para quedar e ir avanzando.
Tambien es verdad que la dificultad añadida de estas bandas es, al menos para mi, un aliciente, mas que un inconveniente. En HF casi todo funciona, bueno poniendo un poco de cuidado, pero aqui es mas complejo.
Espero que entre todos hagamos prosperar las altas frecuencia en EA, que estan flojillas.
73.

Hola,

Con un VNWA es mas facil de ver si autoscila y ver la ganancia,si tienes un colega cercano que tiene uno.
No te olvides de poner un atenuador en serie con RX por lo menos 20DB sino el RX se quema.

Aaludos

Pedro,
en las fotos que has puesto no veo ningún filtro de entrada.

Sin filtro, al conectar el previo, se amplifica el ruido de toda la banda pasante del transistor. Por tanto, tu previo funciona, pero será inútil.

Hola.
Ramón, no entiendo lo del atenuador de 20dB a la entrada del Rx, te refieres para algun tipo de prueba o para el uso normal del mismo.
Luis, lleva un condensador de 22 pF en la entrada y una bobina muy pequeña de dos espiras de 1 mm de diametro y 1 mm de largo, con unas patas de 3 mm de largo, tal y como describe el autot en el enlace que puse, no se si eso hace de filtro, al menos de un modo eficaz, en el drenador tambien existe un circuito similar, hechale un vistazo al enlace y me cuentas. Pense en montar una cavidad hecha con tubo de cobre o algo asi, pero no se muy bien como adaptarla a la entrada de este tipo de FETs.
Como todavia hay por aqui un par de ATF mas si me indicais un algun esquema/plano de otro preamplificador que os vaya bien os lo agradeceria y lo montaria con gusto.
O quizas este se pueda mejorar con alguna cavidad en la entrada.
Lo dicho Luis dale un vistazo al adjunto.
73 & TNX.

Yo lo probaría así, si quieres hacer algo realmente bueno, en los handbooks de la ARRL encontraras los esquemas de un filtro interdigital que funciona muy bien.
Mas que nada es un trabajo mecánico que otra cosa, pero te curas en salud.

Hola Maximo, imagino que te refieres a un filtro hecho con tubos de un cuarto de onda, bueno un pelin mas cortos y que terminan de ajustarse con un condensador de alto Q, vi hace tiempo uno hecho con UT-141 al que habian retirado el vivo y luego como condensadores usaban unos tornillos que se introducian por el centro del UT-141 usando como dielectrico el proio teflon del cable, realmente los resonadores eran la mallas del UT-141 (tres trozos en total) lo que no se es como aplicarlo al ampli en si.
73.

Este es el que decia
http://www.w6pql.com/microwave_filters.htm
73.

EA4ADJ escribió:

Este es el que decia
http://www.w6pql.com/microwave_filters.htm
73.

Mira este:

Aunque si miras los esquemas de los preamplificadores comerciales, verás que normalmente no montan filtro delante, como veras un filtro facilmente pierde 1 dB, i si no estas en una ruidosa ciudad, a mi modo de ver, el filtro no es la mejor solución.
Mira en: http://www.vhfdx.ru/apparatura/rw3bp_1296mhz_lna_optimization

Suerte

Hola,pues no, no estoy en una ruidosa ciudad, estoy en un pueblo.
Muy interesantes los enlaces, los mirare detenidamente.
73.

EA4ADJ escribió:

...lo he montado abajo para probar y al dar tension, el ruido de banda sube bastante...

Cuánto es "bastante" ?

EA4ADJ escribió:

...lleva un condensador de 22 pF en la entrada y una bobina muy pequeña de dos espiras de 1 mm de diametro y 1 mm de largo...

Eso no es un filtro. Es la polarización de puerta del MOSFET.

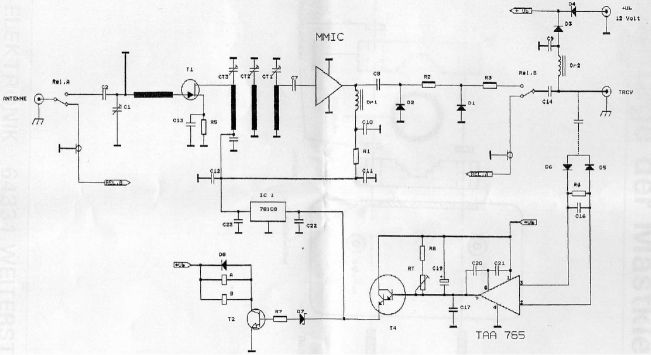

Fíjate en el filtro que monta el MVV1296 (por poner un ejemplo):
