Microondas en EA: Llegó el momento de trabajar

Supongo que ademas de la carta que Teleco envio a URE se publicara alguna normativa sobre el tema, ademas de las cartitas que deben enviarnos.

Tendremos que esperar unos dias a que los tramites sigan avanzando.

Si esperamos noticias del tipo de impreso para anuncias actividad en 13cm
en 5,7 y 10GHz la nota de URE dice que no hace falta
73s
Benjamin

Aqui teneis la nota que me ha enviado Paul del equipo del Record del mundo Hyper Atlantica em 10GHz

Je félicite tous les amis EA pour cette réussite ! C'est une fantastique nouvelle pour la grande bleue 2011 qui retrouvera ses quartiers dans la méditerrannée !

A bientôt et bonnes fêtes à tous

Paul HB9RXV / F4WAG

Aquí teneis la nota que ha enviado la URE a IARU C5, al respecto y está claro que en 5,7GHz y 10GHz no necesita permiso especial.
A disfrutar Benjamin

Just now spanish hams got the permitions and we can use 5760 - 5762 Mhz and
10368 - 10370 Mhz withouth any special permission.

73' juan, EA9IE

A lo que refiere Paul es a la actividad en microondas para la última semana de Junio del 2011 Hyper Mediterranea, que le llaman "Le Grande Bleue"
Casi nada estaciones portables en todo el Mediterraneo:
Sur de Francia, Italia, Cerdeña, Corcega, Malta, Sicilia.....etc
desde 1296MHz a 24 GHz en SSB, CW, ATV, ATVD

Hay que prepara la artilleria, no hay que perder tiempo.

73s
Benjamin EA3XU

hola benjamin esta no me la pierdo creo yo , en 1296 hay cosa buena y mas que habra y en 2,3 ya estamos en ello , aver que se puede hacer , animo.

Para el 5 y 6 de Marzo tenemos que montar nosotros el "HYPER EA"

EA3EDU escribió:

Para el 5 y 6 de Marzo tenemos que montar nosotros el "HYPER EA"

Hola Mariá.
Habitualmente el primer fin de semana de Marzo tenemos el contest "Combinado" que organiza URE, entiendo que nuestro trabajo debe ir en la dirección de promoción las MW, y no a competir con los organizadores de concursos, a los que hemos de animar a que las incluyan en los mismos a fin de que haya más actividad de estas, pero que no interfieran en el normal funcionamiento de los concursos de V-UHF habituales (1296 MHz es UHF).
Tenemos que avazar pero respetando lo que ya se hace y a los que llevan años trabajando por y para estas frecuencias. Por ejemplo no imagino programar un concurso de MW en mismo dia que el Comarques Catalanes Espero que Pau me perdone esta comparación).
Aunque tengo muy claro que para hacer algo interesante, en frecuencias de SHF, hay que subir a los montes y propongo que estudiemos los calendarios de concursos de nuestros vecinos y aprovechemos estas fechas y horarios para programar los nuestros.

La idea no es competir, la idea es compartir,
Aprobechando la actividad de muchos portables y la mayoria multioperadores es un buen momento, unas horas antes o despues del concurso activar las microondas, y si es desde buenas cimas mejor que mejor no ?

Al respecto de los concursos y actividades M.Odas o Hyper.

En Multibanda: Normalmente todos contemplan de 1296MHz hacia arriva. Los 23cm tambien puede servir como banda de cita. Por supuesto que deben ser asistidos, sino no hay quien se coma un rosco. A demas hay que validar los contactos únicos y como mucho pedir confirmación al corresponsal. En estas bandas nos conocemos todos.

El problema que hay cuando se junta un concurso en 144 y 432 con los de M.Odas es que tenemos la FI en 144 o 432 y nos perjudica mucho la potencia del resto de las operaciones, en estas bandas en el mismo QTH.
En cuanto a los horarios creo que deben ser los habituales de concursos, que es cuando en F,I,CT,TK,IS... y GB, la gente esta operativa.

La única cosa es que se podrían limitar el horario ejemplo: de 16hrs a 21 y de 08 a 13hrs (tiempo local) y la noche en casa el que la tenga cerca, o a descansar.

De hecho en las actividades JAs Hyper de los últimos domingos de més, la concurrencia está activa de 07 a 13(como mucho)

Respecto a los concursos internacionales ya tienen sus reglas.
Las actividades EA, no creo que se deban puntuar durante este año.
Premiar a todos los participantes con un bonito diploma.

Tampoco se trata de llenar de Concursos de M.Odas todo el año, esto cansa a la gente. Mejor concentrarlas en fechas concretas.

Tambien via chats, dependiendo del WX, siempre se puede concertar una cita con alguien para ir teniendo los equipos apunto.

Registrarse aqui:
http://www.ea7dfh.com/eachat/pages/login.php
http://www.on4kst.org/chat/login.php?band=3

73s
Benjamin

Lista de material de Microondas limitada:

I have again some parts for sale.

http://www.dl6nci.de/forsale2.htm

The pages are not available via the menu, so only for my microwave friends.

VY 73
Lorenz
DL6NCI

Haber lo que le queda de la lista que os pueda interesar.

73s
Benjamin

Hola a todos.

Me alegra ver que siguen apareciendo viejos colegas.

Como dice Miguel llegó el momento de trabajar.

En el caso de las balizas me parece correcto intentar poner primero las bandas de 23 y 3cm. Nos queda por decidir cómo. Me gustaría que la solución fuese fácilmente repetible por colegas que no tengan los mismos medios.

Tenemos desde la solución comercial (Khune y similares) más cara pero más rápida.

Otra opción es que un equipo diseñe y construya una similar para todas las ubicaciones.

Podemos hacerla basada en un oscilador a cristal, con un VCO y PLL o incluso con VCXO y PLL.

Con el cristal nos obliga a encargar uno diferente para cada baliza, el VCO y PLL permitiría un único modelo, pero puede tener problemas de ruido de fase.
Podemos partir de la experiencia previa de otros colegas:

Por ejemplo N5AC ha diseñado un PLL que nos proporcionaría 15 dbm en 1296

http://www.n5ac.com/blog/?page_id=19&category=3&product_id=1

El problema de estos tipos de diseños es que cuanto más abajo hagas la comparación en el PLL, más ruido de fase puedes tener. Para una baliza haría falta canalizaciones de 5 khz por lo menos.

Otra cuestión es la antena a utilizar. Tenemos desde:

- Guiaondas ranurados (especialmente para 10Ghz)
- Grupo de yagis en distintas direcciones.
- Halos enfasados.

Hay que buscar un grupo de voluntarios dispuestos a fabricarlas ( o a poner pasta y comprarlas).

Si os parece abrimos un nuevo hilo para discutir la solución apropiada a cada banda.
Además quedan otras tareas interesantes incluso para la etapa invernal. Una de ellas es analizar los paths mejores para intentar el qso. En si día utilicé la cartografía del ejercito para los enlaces de packet.

Recuerdo la página de un checo que también tenía software para tal fin.

También cada uno puede aportar su experiencia previa, en especial 430 y 1296 para identificar algunos de los caminos mejores para tropo. Por ejemplo siguiendo el cauce de un río, una determinada depresión etc. Yo por ejemplo tengo fácil el camino a Extremadura o Huelva y es complicado habitualmente a EA5.

Si os parece vamos repartiendo tareas entre los voluntarios. Pienso que es mejor organizarlas en varios hilos.

Manel

Estupendisimo Manel.
Por Partes:
Para las yaguis en 23cm, tenemos la experiencia de Pau EA3BB.
Ahora tiene en su baliza ED3YAR (legalizada), 3 pequeñas yaguis orientadas en tres direcciones distintas. Pau, pls, coloca la foto en este chat.
Benjami

Hi Benjamin,
Congrats to MW band!

Can you say something abut power level for the bands?

Here in Sweden we are facing problems to get high power auth. on 13cm and threat is to close band totally.

All the best to your family I rembemer very well from Florece and I think we spent last night at the same hotel.

73
/Per SM3JQU

Hola A todos, aqui os pongo las antenas de la baliza ED3YAR en 1296.936 Mhz.

Se compone de cuatro antenas en las siguientes direcciones:

Sur de Francia 60º 10 Elementos
Centro EA3 Barcelona 135º 6 Elementos
Centro/Sur EA 220º 6 Elementos
Centro/Norte EA 275º 7 Elm.

Esto es lo que presente a la DGT y lo autorizaron como omnidireccional, son antenas cortas de las de 35 Elm. pero con una cierta ganancia mejor que una antena de halo y como son muy cortas tiene una anchura grande.

Con esta configuracion he recibido controles de todo EA3 y del sur de Francia ha llegado hasta Marsella

73 Pau EA3BB

Precioso Pau, Felicidades.

Ya tenemos quien nos podría suministrar antenas yagi robustas para 23cm a módico precio.

Benjamin

EA1BLA escribió:

Hola a todos.
...
Si os parece abrimos un nuevo hilo para discutir la solución apropiada a cada banda.
...

Además quedan otras tareas interesantes incluso para la etapa invernal. Una de ellas es analizar los paths mejores para intentar el qso. En si día utilicé la cartografía del ejercito para los enlaces de packet.
...

Si os parece vamos repartiendo tareas entre los voluntarios. Pienso que es mejor organizarlas en varios hilos.

Manel

Me parece una buena idea ir desgranando esto en diferentes hilos, este ya ha engordado demasiado. Así podríamos por fin pasar de las palabras a los hechos y por fin ponernos a trabajar, como dijo Miguel al comienzo de este hilo.

Yo ahora dispongo de un poco más de tiempo libre. Podría ayudar a construir alguna placa, o qué se yo, lo que creais oportuno. También tengo un poco de experiencia con el programa Splat (Linux) para cálculo de
perfiles y radioenlaces.

Me parece fenomenal el tema de las balizas, son de gran ayuda a la hora de ajustar los equipos.

El diseño me queda lejos, me interesa al menos aprender las técnicas de construcción y ajuste de equipos en microondas.

¿Por dónde empezamos?

Hola ramiro y todos.

Yo creo que hay que empezar por conseguir un transverter para SSB.
- en kit para los expertos
- montado y ajustado para los noveles.
de 100 o 200mW de salida, excitando con 3W de un transcever SSB
Antena: una parabola de TV SAT.
El tranverter puede ir controlado por oscilador interno, no muy estable o oscilador OCXO externo, que dará la mejor estabilidad.

El programa Radiomovil ayuda tambien para calcular los puntos buenos.

Para los reles Tx/Rx:
- Coaxiles 18 GHz SMA, tipo RLC Electronics o similar
- Guia de onda

En paralelo ver la mejor manera de fabricar e instalar balizas.
- los más expertos, conseguir los materiales y montar.
- los que más dineros tengan en sus delegaciones conseguir alguna subvención

Para las antenas una antena ranurada de Procom omni o una cónica o prismatica
hacia una dirección determinada.

Mi baliza de 3cm se compone de:
- un Circuito impreso de kuhne, y resto de material lo he conseguido de RF Electronica y Kafka.
- oscilador OCXO es de Armando I3OPW, termoestatado a 60ºC, para tener una buena estabilidad. O cualquier otro oscilador que tenga unos 3mW de salida limpia. Tambien los hay con GPS..etc pero la broma sale más cara.

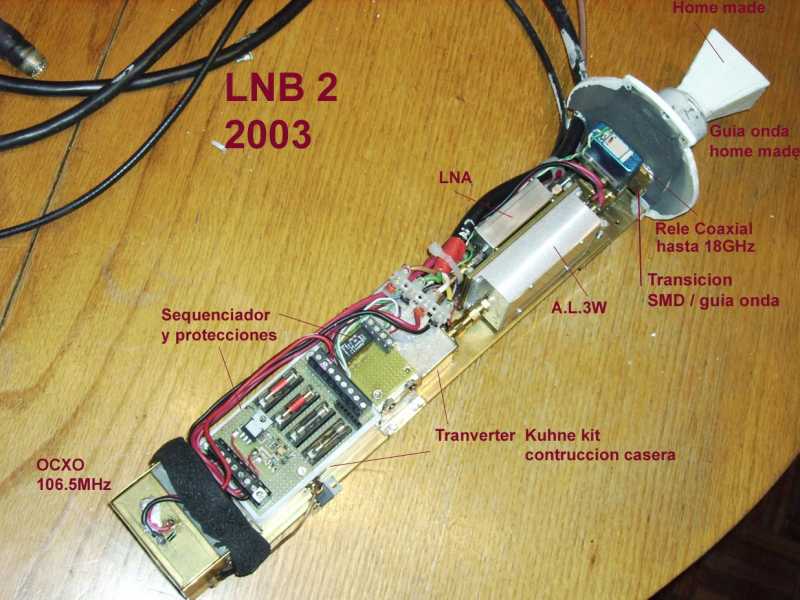

En la foto mi segundo LNB, que ya tenia LNA preamp y A.L.de 3W
Pero con el transverter 200mW, peladito no necesita secuenciador.
Se puede conectar directamente con barriletes SMD-SMD al rele coaxial.
A la salida del rele una transicion SMD a guia onda de Procom.

[attachment]C:fakepathLNB 2.JPG[/attachment]

Si alguien necesita más info que me pregunte ea3xu@ure.es
Suerte
Benjamin EA3XU

Hola Ramiro y todos.

10GHz Equipo LNB (caja de Bajo ruido):
Si vais a ver http://www.qsl.net/ea3xu/Tx.htm
vereis mi equipo el 2004
Fijo y portable.

Lo más importante es conseguir un Transverter de 100mW o 200mW
Los más expertos se lo pueden montar en kit de Kuhne o comprarlo montado y ajustado, pero más caro. Se excita por un Transceiver de 144 o 432 MHz con 3W

Para las balizas
- Oscilador tipo OCXO, más estables termoestatados a 60ºC
+ Baliza de unos 100 o 200mW tipo kuhne montada y funcionando.
- Antena Procom de ranura Omnidireccional o cónica o primatica para una dirección
La mia, compre el circuito impreso a Kuhne y el resto de material en RF Electronica y Kafka Ulm, montada en casa.
Oscilador (2 a 3mW) del Armando I3POW o como dice manel PLL, pero de salida limpia.

Si alguien necesita más info.
El mismo Manel EA1BLA o yo ea3xu@ure.es

Saludos
Benjamin

Hola Benjamín y resto de colegas.

¡Lo primero gracias por mandarnos las estupendas fotos y ponernos los dientes largos!

En mi caso me gustaría montarlo, daría más satisfacción.

veo que en Kuhne el kit que tenemos para 10 GHz es el G2 :
Precios con IVA incluido:

Kit 10 GHz 10G2 transverter MK2 (all parts you need, description) 340,00 €

Type
KIT 10 GHz 10G2
Frequency range (RF)
10368 ... 10370 MHz
Frequency range (IF)
144 ... 146 MHz
Output power
min. 200 mW
IF input power
max. 3 W, adjustable
Noise figure @ 18 °C
typ. 1.2 dB

Como equipo montado tienen el G3 (el precio comienza a ser divertido también ):

MKU 10 G3 3 cm Transverter, NF typ. 1.2 dB, typ. 200 mW 537,00 €
Type

MKU 10 G3

Frequency range (RF)
10368 ... 10370 MHz
Frequency range (IF)
144 ... 146 MHz
LO accuracy @ 18 °C
typ. +/- 2 ppm, max. +/- 3 ppm (without 10 MHz reference frequency
LO frequency stability (0 ... +40 °C)
typ. +/- 2 ppm, max. +/- 3 ppm (without 10 MHz reference frequency)
IF input power
max. 5 W, adjustable (0.5 ... 5 W)
Noise figure @ 18 °C
typ. 1.2 dB
TX output power
min. 200 mW
External reference input
10 MHz / 2 ... 10 mW

En Down Esat Microwave tenemos:

Este genera una potencia respetable, el precio en consonancia.

10368-144 10368MHz xverter, >3W, <1.5dBNF, Split TX/RX ports, A32 synth LO, requires external clock 775.00$
OPT-I Internal 10 MHz clock option to replace external clock 25.00$

En kit un poco más barato:

10368-144CK 10368MHz xverter, >3W, <1.5dBNF,Complete kit, A32 synth LO, requires external clock. 625.00$

Con menos potencia, muy poca, diría yo comparado con el Kuhne, montado y con caja:

10368-144LP 10368MHz xverter, >10 mW, <img src="smileys/heart.gif" width="" height="" alt="<3" title=".5dBNF, separate TX/RX, A32 synth LO, requires external clock 500.00$

El kit completo:

10368CK 10GHz transverter, 10mW, <img src="smileys/heart.gif" width="" height="" alt="<3" title=".5dBNF, Complete kit. A32 synth LO, requires external clock. 400.00

El kit pelado

10368K 10GHz transverter, 10mW, <img src="smileys/heart.gif" width="" height="" alt="<3" title=".5dBNF, PC Board kit with pallet, A32 synth,requires external clock. 350.00

Esto es lo que hay.

Saludos.

Ramiro.
