hola a todos os muestro la imagen de una forma pracica para dar la inclinacion de una offset para transmitir en linea recta se pone una plomada y desde el iluminador hasta que toque el borde contrario de la offset para poder utilizar el mismo soporte hay qie darle la vuelta al soporte de la antena y el mastil logicamente tiene que estar a nivel si alguien tiene alguna informacion para agregar se lo agradeceriamos salu2
http://www.ea6rf.blogspot.com.es
144/432/1'2/2'3/10Ghz
http://www.ea6rf.blogspot.com.es
Estamos de lunes y no aptos para mucha geometría por plana que sea, pero me dá a mí que no es tan sencillo...
73
Luis - EA4BGH - IN80BL - Las Rozas de Madrid
2m 70cm 23cm 3cmRX y 3cm/P
Ya lo he pensado.

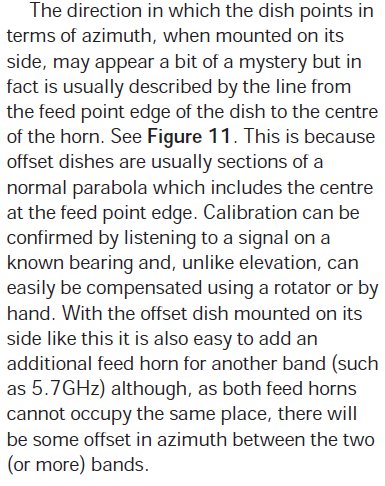

Eso es correcto si el borde extremo del reflector está cortado normal al eje de la parábola. Si no, no.
Me equivoco?
Lo que si tengo claro, Toni, es que la cuerda ha de pender de la boca del iluminador (que es donde está el punto focal del reflector). En la foto parece que cae desde atrás...
73
Luis - EA4BGH - IN80BL - Las Rozas de Madrid
2m 70cm 23cm 3cmRX y 3cm/P
buena observacion si tienes razon una vez puesto el post y mirando la foto me he dado cuenta de que si la hubiera dejado asi hubiera habido una desviacion de varios grados ja ja ja no se te escapa una luis me alegro un monton que hayas comentado tu observacion para ser lunes no estas tan dormido salu2
http://www.ea6rf.blogspot.com.es
144/432/1'2/2'3/10Ghz
http://www.ea6rf.blogspot.com.es
Algunas parabolas traen un herraje con los grados de elevacion marcados.
En la hoja de caracteristicas de las parabola, el fabricante debe decir cual es el angulo offset de la parabola.
En las parabolas diseñadas para instalar en España ese angulo suele estar alrededor de los 25º.
Yo cuando he salido al monte me he llevado el herraje pre-ajustado desde casa con la escudra y el transportador de angulos... no obstante veo muy inteligente tener forma sencilla de variar + - 15º en el campo, por curvaturas de la tierra, irregularidades en el terreno etc... y no hay que olvidarse de una cosa importantisima: REBOTES EN MONTAÑAS y otras superficies... De esta forma se pueden hacer QSOs que seria imposible hacer de otra forma...
73 de Tomas
hola tomas me lo vas a decir a mi que desde mi qth fijo todo el 1296mhz y 432mhz lo hago por reflexion en breve tomas tendre todo a punto me hace falta fabricar el soporte del equipo de fi y poco mas probablemente en 2 semanas lo tenga a punto si es asi me tirare al monte salu2
http://www.ea6rf.blogspot.com.es
144/432/1'2/2'3/10Ghz
http://www.ea6rf.blogspot.com.es
muy bueno Toni
y a los demás que han compartido experiencias gracias

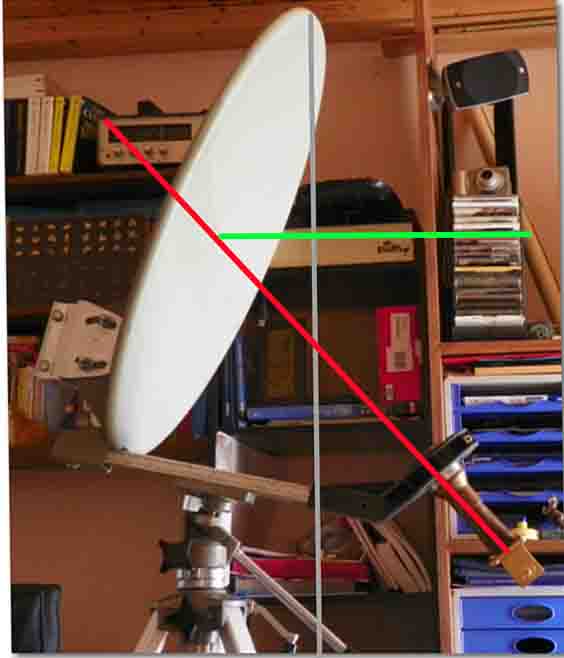

yo estoy jugando con una pequeña parabólica de apenas 55 x 42 cm
y un ripode de camara video/fotos
donde si no me equivoco
la linea gris es la vertical
la roja la onda en la salida de la guía y la verde seria la reflexión
en la parabólica
os coinciden los angulos o me he pasado ?
Saludos
73 es Dx
Enric EB6AOK JM09RB
http://eb6aok.ure.es/
hola enric a simple vista si no voy equivocado le falta inclinacion ya que la linea roja con la verde no me sale el angulo del rebote.
la linea gris creo que aproximadamente deberia ir al centro del iluminador por que asi como lo veo aun tirarias las ondas al aire vamos no saldrian rectilineas si voy equivocado por favor un alma caritativa que me corrija gracias.
pd: asi aprendemos un poco salu2
http://www.ea6rf.blogspot.com.es
144/432/1'2/2'3/10Ghz
http://www.ea6rf.blogspot.com.es
en la reflexion el angulo de llegada es igual que el de salida...
dibujas una perpendicular al plato y la linea entre el iluminador y el centro la reflejas con el mismo angulo
MIRILLA CASERA
atornillas una varilla roscada fina cerca del centro con dos tuercas y una arandela en cada lado
haces un pequeño taladro encima de la varilla lo mas cerca posible
si quieres afinar pones una punta en el extremo de la varilla a la misma distancia y dirección que el agujero
otra MIRILLA MAS PELIGROSA JEJJEJE
pegas un espejito en el centro de la offset de forma que apoye bien y quede plano, pones un laser en el iluminador y ya esta
imagen extraida de http://www.satsig.net/22-deg-offset-dish.htm
Otro sistema que utilizó el domingo EA5JF. Utiliza el sol pero NO ES OPTICO
Se puede utilizar siempre que en Rx tengamos suficiente ganancia como para detectar el ruido solar. También hace falta un S-meter decente para poder detectar el máximo de ruido
Con un software o en su caso un PIC+LCD recibiendo tramas de un GPS ves el azimut y elevación del sol en ese momento y en ese lugar
Apuntas la antena en AZ/EL a máxima señal de ruido
Ajustas los diales de grados AZ/EL a la posición del sol
Y ya tienes la antena ajustada !
Una pena que no se me ocurriese grabar un video con el procedimiento completo
PD: Incluso vale para días nublados .... solo deja de funcionar por la noche
73 de Luis
2200m/630m/6m/4m/2m/70cm/23cm/13cm/3cm
URE BENIDORM
ea5dom@ure.es
Postales no, gracias
yo como referencia he usado esta pagina
http://www.satfm.org/ferramentas/offset.htm
ya que con el programa "calculador de parabolas WiFi x Chalenger V.3.0
me vuelvo mas tarumba de lo normal
a ver que os parece
Saludos
73 es Dx
Enric EB6AOK JM09RB
http://eb6aok.ure.es/
Veamos.
Si una parabola es de foco centrado 0º son 0º grados y punto como si fuera una yagui de las de toda la vida.
Si una parabola es offset y la montas en su posicion normal (Tipo parabola receptora de TV) 0º grados son 0º grados - el angulo offset = En españa aproximadamente -25º
Si una parabola es offset y la montas boca bajo (a veces mecanicamente es mas facil hacerlo asi) 0º grados son 0º grados + el angulo offset = En españa aproximadamente +25º
Creo que esta bastante claro ¿NO?
En la foto de EB6AOK veo una escala pero no soy capaz de distinguir que tipo de parabola es, ni el tipo de montaje utilizado...
73 de Tomas
Gracias por la respuesta Tomas
con las prime no tengo ninguna duda (pero cada dia son mas dificiles de encontrar)
la duda esta siempre en las offset, si entiendo bien con una parábola ofset
colocada para RX SAT y la pongo a 25 grados en realidad esta a 0 en elevación es eso?
la graduación que aparece en la foto es de una parábola con doble reflector, de las usadas
para Internet por satélite, en su día puse la foto en un post pero me acabo de dar cuenta que
si subo dos fotos con el mismo nombre el software de este foro borra la antigua y deja la nueva
tendré que editar ese post con una foto con otro nombre ...
en este tipo de parábolas llámense con foco gregorian o casergrain al ser offset siguen el patrón de las ofset normales ?
Gracias por las posibles respuestas
Saludos
73 es Dx
Enric EB6AOK JM09RB
http://eb6aok.ure.es/
Hola,
Escribió:En españa aproximadamente -25º
Estoy perdido o no entiendo. ¿Que tiene que ver el país con los grados que tiene una parábola?
Me refiero a que cada fabricante de parábolas le dará el offset que quiera ¿No?
Entendiendo offset como la diferencia en grados desde la perpendicular de plato, al ángulo que forma con el brazo donde va el LNA.
Supongo que por poder se podría poner muchos offset diferentes, aunque supongo que todos andarán cercanos.
73, Máximo - EA1DDO
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
Bueno, EB6AOK.
Una parabola offset para RX de TV si quieres que tx y rx a 0º debes ponerla 25º apuntando hacia el suelo.
He metido la gamba con respecto a lo de los satelites... Parece ser que el angulo offset no tiene nada que ver con la latitud en la cual nos encontramos... Sorryyyyyyyyy
73 de Tomas
Osea, que el ángulo que mencionas es respecto a la orbita geoestacionaria?, e imagino que a un punto concreto de esa orbita, no?.
Si quieres buenas respuestas haz buenas preguntas
73 de Angel, EA2ET.
Lo dicho, yo hasta hoy pensaba que si que tenia que ver, pero al final va a ser que no, como bien me ha comentado Max, cuando compras una parabola en china, no te preguntan en que pais la vas a utilizar.....
Mil disculpas....
73
La inclinación que hay que dar a la parábola es la de su "ángulo de offset" que viene indicado en las características de estas porque es especifico de cada modelo si bien podrían coincidir.
El problema es que cuando nos llegan sin la hoja de características.
Los instaladores de TV si no lo tienen lo calculan experimentalmente.
Sintonizando un satélite (de azimut conocido) a máxima señal. Miden el ángulo de la perpendicular al plato (de la antena offset) con la horizontal con un inclinómetro.
La resta entre este ángulo y el de la elevación del satélite (que ya conocen) es el "ángulo offset" de esa antena.
73, Juan
