CONSTRUCIONES MICROONDAS

Felicidades Joan, tienen muy buena pinta, cuando tengas que tirar alguno que te sobre avisa que ya te lo tiro yo.

Si enhorabuena, que envidia me dais.
Una pregunta, esas pistas con forma de abanico que funcion tienen, ¿circuitos resonantes?, ¿filtros?. Los he visto mas veces, en otras placas, pero ni idea, en estas frecuencias.
TNX

EA4ADJ escribió:

Si enhorabuena, que envidia me dais.
Una pregunta, esas pistas con forma de abanico que funcion tienen, ¿circuitos resonantes?, ¿filtros?. Los he visto mas veces, en otras placas, pero ni idea, en estas frecuencias.
TNX

Y los cortes milimetricos que tienen las pistas, ¿te has fijao? ..pues idem de lo mismo.

Hola, Juan, si en radio, la unidad de medida en la longitud de onda, por eso en estas bandas un milimetro puede ser mucho.
Pero sigo sin saber que son esos "abanicos".
73,

Los "abanicos" son condensadores a masa.

Si os fijáis en esas estupendas fotos, casi todos están en la línea de polarización de algo. Está el abanico y a continuación una pista que es una bobina. Por último, el circuito que polarizan.

Pensad que a 24 GHz, 3 mm de pista defasan la señal 90º. Y el defase de la señal, a nosotros, no suele importarnos, pero el problema es que otro tanto le ocurre a la impedancia y ésto sí es grave.

Fijaos también (se vé muy bien en la foto del ampli de 6 cm) en la diferencia de grosor entre las pistas de señal y las de polarización. Las primeras son gruesas, con el fin de bajar su inductancia y no formar una bobina y las de polarización, justo lo contrario: cada abanico y pista forman un L-C para aislar la RF de las líneas de alimentación.

Es muy delicado hacer PCBs a frecuencias elevadas.

Buen trabajo, Joan. Espero en breve poder citarte en 10 GHz...

Gracias Luis por responder la pregunta de Pedro,exactamente son circuitos LC que juntos forman choques de radiofrequencia.

73 Joan

Efectivamente los "abanicos" colocan un cortocircuito a la radiofrecuencia en el punto en el que están colocados (justamente en el vértice). Un stub de cuarto de onda en circuito abierto realiza la misma función pero el stub radial (que es como se llama al "abanico") presenta dos ventajas frente al lineal que es que tiene mayor ancho de banda y que el punto donde se coloca está mas definido ya que te quita la incertidumbre del ancho de la pista.

Un saludo y a seguir cacharreando.

Un OCXO termo-estabilizado para transverters.
Se puede ver el cristal adentro del disipador y el transistor como chimenea.

73 Joan

Pues muchas gracias a todos, y espero seguir "tomando" lecciones.
Mis mas sinceras gracias, y ... no dejeis de instruirnos, hay que crear cantera y escuela.
73,

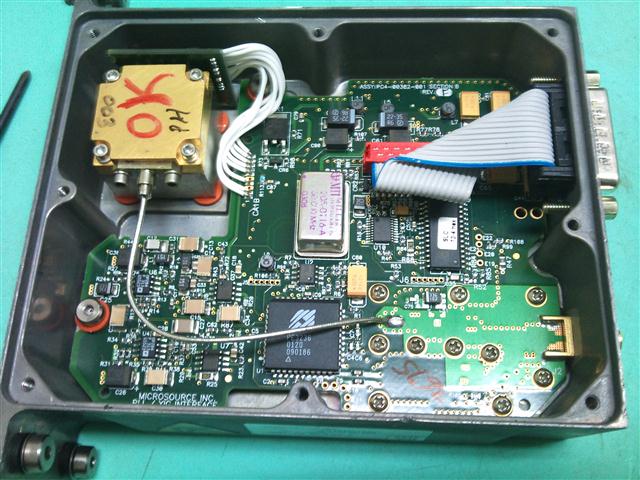

Un poco de soldadura y listo

definitivamente no es lo mío, yo prefiero comprarlo directamente :cheer:

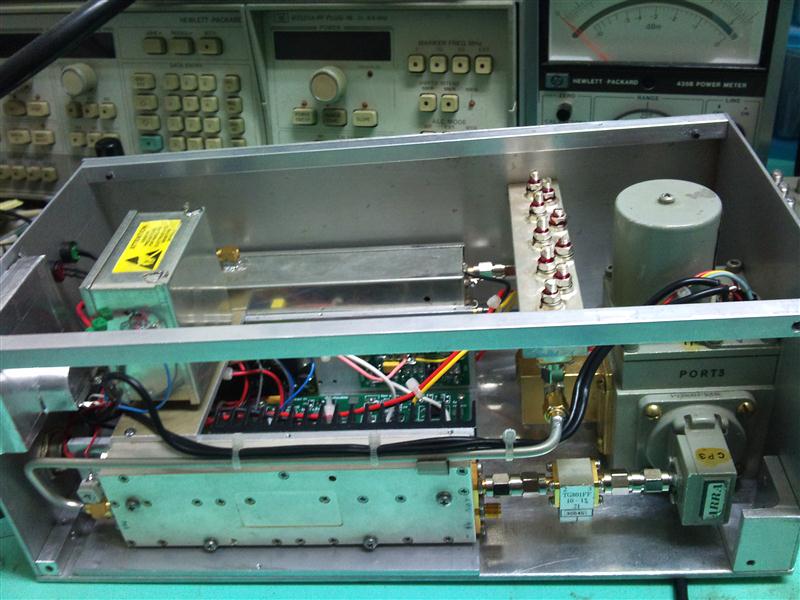

El aspecto final

Esplendido, felicidades.

Hola Joan, esto pinta muy bien, espero que la propagación te acompañe, felicidades.

configuracion final y el primer QSO con Benjamin EA3XU.

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/4675/ea3bsg.zip

73 Joan

Felicidades Joan! Veo que el montaje que ví hace unos días en el laboratorio de EA3LA ha evolucionado muchísimo; eres un artista!!! Que lo disfrutes mucho!

73 de EA3NR, Enric

pruebas en el concurso francez Printemps en JN12IK

baliza JN14 188Km

Que bien has adaptado el tripode de un teodolito a la parabola.....

Felicitaciones por la estacion...

Espero trabajarte algun dia en 10 Ghz...

73 de Tomas

Hola
Ultimo construcion, un lineal de 1oW para 2300 MHz, operativo para ultimo domingo de este mes.

73 Joan
