By EA7HV escribió:Hola a la peñaBueno como ahora toca seguir trabajando en esto de las microondas y como no, antes debemos ir aprendiendo algo en su funcionamiento.
Hoy toca preguntar por éste componente, veo que se utiliza mucho en algunos montajes y cacharros que tengo como transverters y amplificadores de potencia para MWs. Este en concreto pertenece a un transverter de 14Ghz y emplea hasta 4 de ellos, desconozco para que se emplea.
Mi pregunta es para el Consejo de Sabios;
¿Alguien sabría decirme de que se trata y que función realiza en estas frecuencias tan elevadas?Saludos, EA7HV
J.Rivero EA7HV-IM77HL
Solo MAF 50, 144, 432 Mhz, proximamente 70 y 1200 Mhz.
Inició el tema
EA4BGH escribió:Son Aisladores. Que es un caso especial de Circulador cargado.En esencia, la RF va de un puerto al otro pero no al revés.
Como un diodo en DC, vamos. Y por el tamaño aparente de la foto, esos son de sobre los 10 GHz. El ancho de banda es muy estrecho, pues su funcionamiento se basa en las propiedades de la línea de cuarto de onda.
Yo he usado varios de ellos en mi transverter de 10 GHz ( http://www.ure.es/foro/5-v-u-shf/116233-construccion-de-una-baliza-de-10-ghz.html?limit=10&start=10#116795).
Un uso muy típico del Aislador es proteger las etapas de potencia contra la SWR. La RF sale hacia la antena, pero la reflejada que vuelve no alcanza al PA, sino a la carga que va en el puerto 3. En mi transverter, un circulador separa los caminos de TX y RX, y tres aisladores protejen a los tres PAs.
J.Rivero EA7HV-IM77HL
Solo MAF 50, 144, 432 Mhz, proximamente 70 y 1200 Mhz.
Inició el tema
Hola de nuevo,

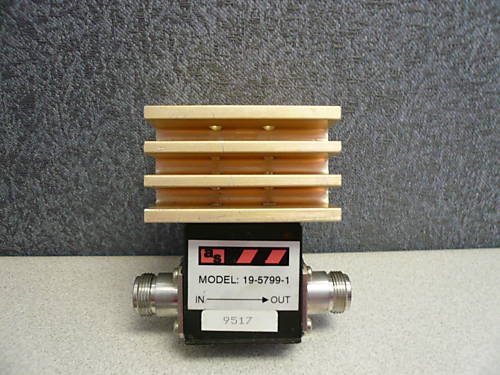

Ahora traigo otro cacharro más, algo así como un ISOLATOR, desconocido para mí.
¿Quien nos puede explicar su uso y aplicaciones?
Saludos EA7HV
J.Rivero EA7HV-IM77HL
Solo MAF 50, 144, 432 Mhz, proximamente 70 y 1200 Mhz.
Inició el tema
Muy interesante, el tema es ¿donde conseguir estos componentes?.
Parece que muchos son de surplus.
73
Mi hijo me hace profundamente feliz
TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!
EA7HV escribió:Hola de nuevo,Ahora traigo otro cacharro más, algo así como un ISOLATOR, desconocido para mí.
¿Quien nos puede explicar su uso y aplicaciones?
Saludos EA7HV
Un ISOLATOR es un aislador. Funciona como se indica en el segundo post.
73 de Manel
EA1-260026 de 1979 a 1982
EB1AK de 1981 a 2009
EA1BLA desde 1982
La respuesta muy rápida seria: pone en google el nombre del componente que estas buscando (en ingles) mas ebay. ex. (microwave isolator ebay)
Hay un infinidad de productos pero con precaución,leer con atención la descripción del articulo, una guia de onda WR90 nueva o de 10 años sirve igual. aisladores, mezcladores circuladores,también se pueden utilizar,Hay vendedores conocidos en ebay, ex. W1GHZ, 4X6UJ y muchos mas, los Power seller, su nombres son una garantía,
Amplificadores lineales poca cosa en ebay 4X6UJ y el resto de vendedores no ebay Kuhne etc.
Amplificadores de recepción , no recomiendo de ebay, no son de bajo ruido.
Osciladores únicamente temostatados, o PLL con bajo ruido de fase, YIG, los últimos necesitan modificaciones, controladores de bus serial y un software para el pic.
http://www.microwaves.dsl.pipex.com/
Si es posible, recomendable son las frequencias estandard,106,5 MHz para IF 144 y 103,5 MHz para 432.
http://www.eisch-electronic.com/katalog/download/Catalogue_english/Catalogue-2011-full.pdf

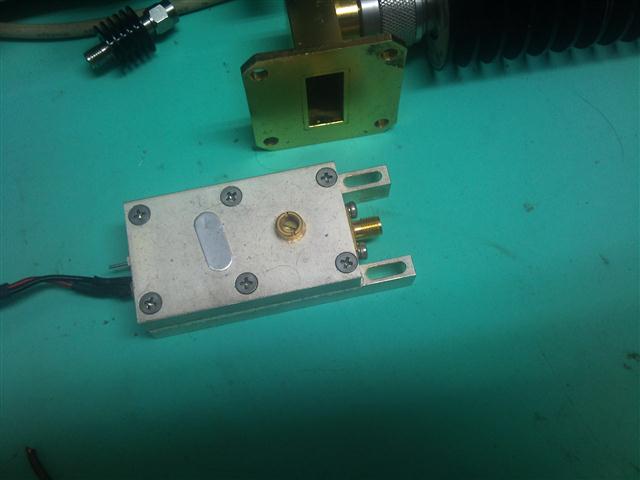

No gastas el dinero para osciladores de otro tipos, salvo regalo,NO SIRVEN son muy inestables y funciona solo para FM o experimentos, ex. foto
bonito, plateado, profesional, alrededor de 10GHz, pero inutilizable.
73 Joan
http://www.ebay.com/sch/i.html?_nkw=waveguide
http://stores.ebay.com/dimension4?_trksid=p4340.l2563
http://www.fairviewmicrowave.com/waveguide_adapters.htm
Circuitos impresos para transverter de 1,2GHz,2,3GHz,5,7GHz,10GHz,
http://f1bzg.pagesperso-orange.fr/transverters_f1jgp.htm
https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/4675/16_procom.pdf
http://www.rfmicrowave.it/home.php?lang=ita
73 Joan
Hola a tod@s.

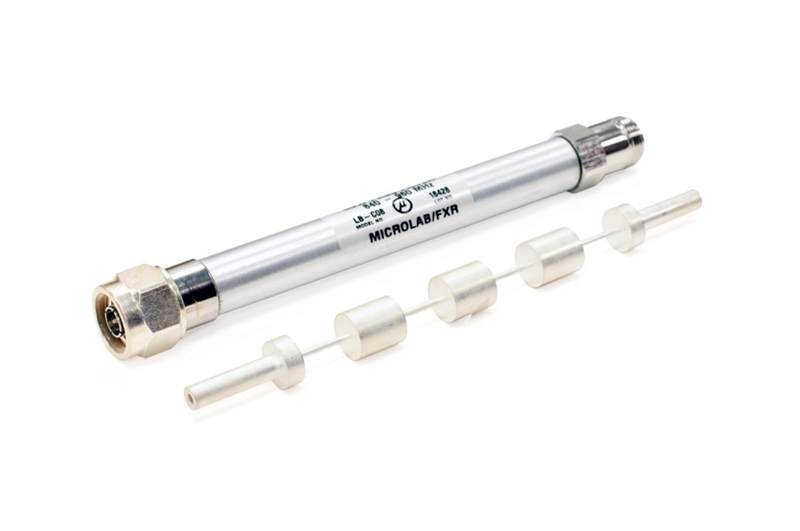

Buscando por los rincones de la red, encontre estos filtros pasa bajos.
La foto donde se ve su interir me recuerda a unos filtros utilizados en VHF, especialmente por los lunáticos, que por la potencia emitida se elimina problema de los armónicos, en especial el 3º, que saturaba los amplificadores de los canales bajos de UHF.
73 de Manuel EA3FLX
