Brazo de offset extraible: Cambio de banda rapido

EA5DOM
Mensajes: 1053
#24356  - 4 mayo, 2013 20:49

Hoy he podido probar unas mejoras mecánicas que he estado haciendo a la parábola
Hemos subido al monte y aunque las condiciones de tropo no eran buenas se pudo
trabajar a Toni EA6RF en 2.3GHz. Las modificaciones eran precisamente para conseguir
hacer un cambio de banda entre 2.3 y 10GHz de forma rápida y sencilla, sin necesidad
de instalar dos trípodes independientes con antenas y equipo para cada banda

Lo que hice fue cortar los ultimos 25cm del brazo de la offset y con otro perfil de aluminio
fabricar un segundo segmento de 25cm. Añadiendo unos bloques de madera que hacen las funciones
de conexión interior puedo quitar y poner estos brazos en la offset fácilmente. El el extremo
de cada segmento está instalado el iluminador correspondiente a cada banda

Para fijar los transverter Kronotek a estos brazos he utilizado un sistema parecido al velcro
que fabrica Ceys

Enlace a foto

[img] [/img]

Los segmentos con los transverter y los iluminadores montados

Enlace a foto

[img] [/img]

Y así es como queda el de 10GHz pinchado en la offset. Para alimentar el transverter utilizo una
batería Li-Ion, lo que lo hace aun mas cómodo porque no hay que llevar el cable de alimentación
Solamente necesito conectar la FI

Enlace a foto

[img] [/img]

Otra modificación ha sido el añadir un panel de aluminio a la trasera de la parábola. En este
panel instalo el cabezal extraíble del FT-857 donde queda accesible con toda comodidad. Falta
aun añadir un manipulador de CW, un S-meter analógico y algunas otras cosas. El resto del equipo
y sus cables descansan en el suelo debajo del trípode. Estas son las cosas que justifican un FT-857
como equipo de FI

Enlace a foto

[img] [/img]

Por ultimo el trípode, que es fundamental. Tube la suerte de conseguir este Manfrotto de ocasión
y es una verdadera maravilla. Hoy ha estado aguantando viento bastante fuerte sin inmutarse. Le he
añadido un dial de azimut y ahora ya sé donde tengo orientada la antena

Enlace a foto

[img] [/img]

Aun queda trabajo por hacer, pero me parece que los resultados son interesantes

Solo falta que mejore la tropo y que nos escuchemos ! :laugh:

73 de Luis
2200m/630m/6m/4m/2m/70cm/23cm/13cm/3cm
URE BENIDORM
ea5dom@ure.es

Postales no, gracias

ResponderCitar
Inició el tema
EA5TT
Mensajes: 1878
#222550  - 4 mayo, 2013 21:59

Excelente trabajo, Luis, 73

Manuel DOM
Estacion Española de Radio Experimental
En V-UHF la PACIENCIA más que una virtud...es una NECESIDAD!
IM99sl Manises, Valencia.
ea5tt@yahoo.com

ResponderCitar
EA3HMJ
Mensajes: 214
#222566  - 5 mayo, 2013 06:27

Luis,

Gran idea, lastima que la propa no permitió que contactásemos en 10Ghz.

Saludos
Jose

ea3hmj@gmail.com
http://ea3hmj.qlfecv.net
http://qlfecv.wordpress.com
https://twitter.com/ea3hmj

ResponderCitar
EA3FLX
Mensajes: 631
#222551  - 5 mayo, 2013 12:56
EA5DOM escribió:
Hoy he podido probar unas mejoras mecánicas que he estado haciendo a la parábola
Aun queda trabajo por hacer, pero me parece que los resultados son interesantes
Solo falta que mejore la tropo y que nos escuchemos !

Felicidades Luis, esto es lo que hace falta en el grupo de los que lluchamos para poder disfrutar de las µW. que todos aportemos ideas y las publiquemos, gracias por tu trabajo.

73 de Manuel EA3FLX
manel@ea3flx.cat

ResponderCitar
EA2ET
Mensajes: 6690
#222572  - 5 mayo, 2013 16:56

Luis, el monitor me está marcando la mesa por el peso!!.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA2HI
Mensajes: 415
#222582  - 5 mayo, 2013 18:49

Un saludo. ¿No sería bueno que este tipo de actividades, se anunciasen previamente aquí, o en el apartado que fuese conveniente? Quizá facilitaría una mayor participación, aunque fuese de orejas... (quizá se anunció y no me entere... :blink: )
73/72 qrv
ea2hi

ResponderCitar
EA5DOM
Mensajes: 1053
#222552  - 8 mayo, 2013 11:32

Gracias por los comentarios

Es cierto, voy a tener que aligerar un poquillo las fotos ;)

Escribió:
Un saludo. ¿No sería bueno que este tipo de actividades, se anunciasen previamente aquí, o en el apartado que fuese conveniente? Quizá facilitaría una mayor participación, aunque fuese de orejas... (quizá se anunció y no me entere... )

Yo ya avisé por aqui Post en "Actividades 2013"
Y de hecho las citas con EA6RF, EA5CLH, EA3HMJ estaban organizadas. EA3XU lo coordinamos a ultima hora vía teléfono

Hay que insistir en que los deberes hay que hacerlos en casa antes de salir al monte
Como mucho se puede hacer alguna de las citas que se lleven preparadas y no son bandas
como para ponerse a llamar CQ. Quizas un diploma con sorteo de Jamón 5J y un IC9100 pueda
hacer que te conteste alguien .... pero ni por esas :unsure:

73 de Luis
2200m/630m/6m/4m/2m/70cm/23cm/13cm/3cm
URE BENIDORM
ea5dom@ure.es

Postales no, gracias

ResponderCitar
Inició el tema
EA3XU
Mensajes: 1174
#222553  - 8 mayo, 2013 20:57

Si señor, facil y rapido el cambio de frecuencia.

Solo añadir que vale la pena tener alimentados los transverters para estabilizar el oscilador o en el caso de tener OCXO externos, tener estos solos, siempre alimentados, una vez han alcanzado los 60*C el consumo es menor de 200 mA.
Cada vez que se conecta el OCXO el consumo pasa de 1 Amperio durante unos minutos, por culpa del calefactor de 60 C.

De esta forma no hay que esperar a los 5 minutos a que se estabilice, sobre todo
en 10GHz.

Ahi el ingenio EA.

Benjamin EA3XU
ea3xu@ure.es

ResponderCitar
EA6RF
Mensajes: 1958
#222554  - 9 mayo, 2013 04:46

lastima luis que no pudieramos contactar en 10 pero todo se andara aquel dia fue todo un reto

http://www.ea6rf.blogspot.com.es
144/432/1'2/2'3/10Ghz
http://www.ea6rf.blogspot.com.es

ResponderCitar
EA5DOM
Mensajes: 1053
#222555  - 9 mayo, 2013 06:50

Efectivamente Benjamin. Esta batería viene perfecta para mantener el transverter alimentado
y el oscilador lo mas estable posible, además de que te ahorras un cable de alimentación

Batería Li-Ion 6800mAh

El unico problema es que la tensión de salida puede ser un poco baja, porque cargada
a tope entrega 12V6 pero baja hasta los 10V8. Para evitar problemas he incorporado un
circuito elevador de tensión dentro del transverter, lo que me garantiza trabajar siempre
a 13V8 a costa de consumir un poco mas de corriente. Vale la pena

Hay unas placas en eBay para esto, pero aviso que estas NO LAS HE PROBADO

http://www.ebay.es/itm/140741642172?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649#ht_1874wt_954

Toni, las pruebas que he hecho utilizando la PCBLog de 10Ghz para iluminar la offset me han
demostrado que no funciona bien. El problema es que la offset no se ilumina homogéneamente
y es tan puntual que una variación de angulo de elevación en la PCBLog hace que tengas que
reorientar la parábola en elevación. Es muy crítico y probablemente estabas con la elevación
errónea, apuntando al suelo o al cielo. Cuando esté en marcha la baliza de Ibiza lo podrás
comprobar tu mismo. Cualquier iluminador de estos "de fontanero" te va a dar mejor resultado

Queda pendiente ese QSO ;)

73 de Luis
2200m/630m/6m/4m/2m/70cm/23cm/13cm/3cm
URE BENIDORM
ea5dom@ure.es

Postales no, gracias

ResponderCitar
Inició el tema
EB1HBK
Mensajes: 236
#222556  - 13 mayo, 2013 12:29

Estupendo el soporte.

Me has picado para terminar de desarrollar un sistema "revolver" de cambio de iluminador que nos permitiese probar diferentes iluminadores manteniendo las distancias.

El sistema para acoplar el cabezal es esencia igual el que has construido.

73.

ResponderCitar
EA5DOM
Mensajes: 1053
#222557  - 14 mayo, 2013 13:05

Ya me lo imagino Javier ;)

Pero antes que nada dinos el nombre que le piensas poner, porque a eso
no os gana nadie ! :laugh:

73 de Luis
2200m/630m/6m/4m/2m/70cm/23cm/13cm/3cm
URE BENIDORM
ea5dom@ure.es

Postales no, gracias

ResponderCitar
Inició el tema
EA1GHE
Mensajes: 57
#222896  - 15 mayo, 2013 17:10

Hola Luis

El feeder de 10GHz que usas, ¿es un W2IMU? Está calculado o lo hiciste así "a ojo"

Saludos.

ResponderCitar
EA5DOM
Mensajes: 1053
#222558  - 15 mayo, 2013 19:00

Hola Iván

Mas de uno ha preguntado por el feeder, así que aprovecho para explicarlo
Es una idea que ya puso en práctica el grupo de Ibiza. Se trata de una guía
ondas circular realizada en tubo de fontanería de 20mm interior y 22 exterior
Las medidas están sacadas con la calculadora de EA4BGH

El tapón trasero es uno estándar de cobre para el tubo de 22mm pero recortado para
que no moleste el conector SMA

En cuando a la transición de la boca de la bocina es un adaptador de tubo de 22 a 28mm
No está puesto para que haga bonito. Su eficacia la he podido comprobar monitorizandome
en el WebSDR EA5CV 10GHz

Curiosamente cuando se trata de trabajar con el iluminador directamente (sin parábola) es
mas eficaz SIN la transición 22/28mm. Pero cuando se ilumina la parábola el rendimiento
aumenta al poner la transición. Así que produce una mejor iluminación, al menos para esta
offset de 60cm. La transición funciona mejor insertándola a tope en el tubo de 22

No hay nada como un SDR a unos cuantos Km para hacer pruebas. Es un corresponsal que no
tiene problemas de horario, no pasa controles "de cortesía" y equivale a una cámara anecoica
e instrumentación. Al menos es la versión a lo pobre, pero de probada eficiencia ;)

73 de Luis
2200m/630m/6m/4m/2m/70cm/23cm/13cm/3cm
URE BENIDORM
ea5dom@ure.es

Postales no, gracias

ResponderCitar
Inició el tema
EB1HBK
Mensajes: 236
#222559  - 16 mayo, 2013 12:18

El WebSDR es un instrumento de medida y pruebas muy eficaz, y a disposición de todo el mundo.

Es curiosa la transición en el guiaonda, desde que vi las fotos he vuelto a pensar en ella de modo recurrente.

Al principio pensaba que podria iluminar mas eficientemente la offset al permitir un segundo modo de propagación, puesta a continuación del guiaonda original, pero si comentas que lo metes completamente, parace que funciona como choque lateral para reducir los lóbulos secundarios del iluminador y tal vez la polarización cruzada. Y ahora de memoria, me parece que a mayor diámetro, también el ángulo de apertura es menor.

Bueno, a modo de apunte y para los que quieran experimentar con estos iluminadores sin complicarse mucho al principio, tenemos unas cuantas imágenes de diferentes variantes en la web:

http://www.cacharreo.es/es/index.php?q=gallery&g2_itemId=11091

Algunas de las pruebas son muy espartanas, el hacer una construcción esmerada para el rendimiento final es importante, como ha hecho Luis.

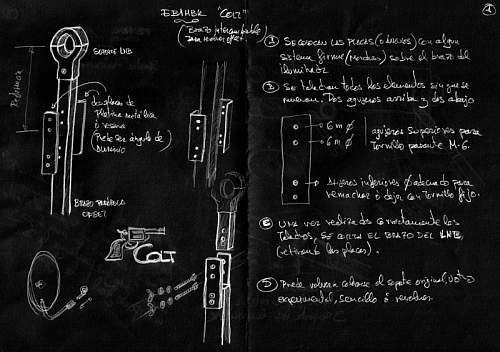

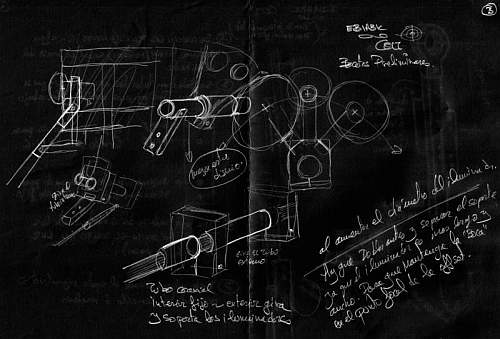

Bueno, volviendo al hilo, he recuperado los bocetos del modelo de cambio de iluminador tipo revolver, que como no podia ser de otra forma, se me ocurrio llamarle Colt.

Como estos dias estoy un poco disperso entre varias cosas -los diseños de la slot de pines para HMJ, un dipolo multibanda de HF y una antena para la banda nueva...- pienso que esto va a tener esperar un poco, así que he subido los bocetos, básicamente con el propósito de compartirlos, por si a alguien le resultan de utilidad o inspiración.

No son una maravilla, pero es lo que hay. Espero que no resulten muy confusos. Las imágenes aquí son chiquitas, pero en el enlace que he indicado antes podeis verlas a mayor tamaño (en la segunda página de fotos).

73.

(edito)... ya tengo mas claro como es el iluminador, funciona en modo dual, TE11 y TM11, aventurándome un poco me atereveria a decir que la seccion cónica de embudo entre la parte ancha y la estrecha debe andar alrededor de 1/4 Lg, ¿puede ser?.

encontré un enclace de los que me gustan, de esos que reciclan latas...

http://www.qsl.net/v/va3rr/dualmode/dual_mode.htm

sin embargo... ¿os habeis fijado en la diferente posición del monopolo?

ResponderCitar
EA1GHE
Mensajes: 57
#222560  - 16 mayo, 2013 13:41

Hola, te preguntaba porque ando enredando también con los feeder dual mode y me llamó la atención el tuyo ya que esperaba una boca más ancha para una offset cuyo f/D estará ente 0,6 y 0,7.

De hecho la boca óptima para f/D=0,77 es de unos 53mm (mi caso)

Respecto del tubo de fontanería de 22mm es sencillamente ideal para 10GHz. Hay un árticulo muy bueno en el Dubu sobre eso.

http://www.qsl.net/k6ljm/horn.htm

http://www.w1ghz.org/antbook/conf/optimized_dualmode_feedhorns.pdf

73 de EA1GHE
