Baliza 10GHz EA3

Mas detalles de la baliza:

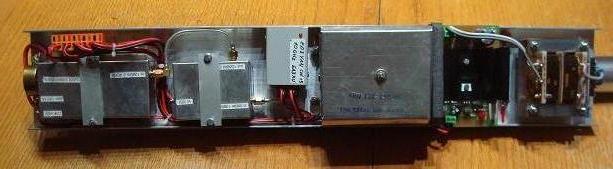

El OCXO, esta aislado del chasis por un PVC de 4mm.
Todo el bloque del OCXO con sus aislantes sujetos por un aluminio de 0,2mm.

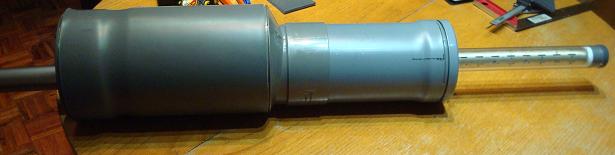

Del mismo material aislante se puede, se puede forrar los tubos de PVC, interiormente.

73s
Benjamin

Hola:

Ha quedado muy bien, buen trabajo, enhorabuena.

Espero poder recibirla algún dia.

:laugh:

De nuevo en marcha la baliza EA3 10GHz en rodaje.

Al día de hoy 16 / 02/ 2013, ya he recibido tres controles locales de la baliza:
- EA3FVI S58 JN11BP detrás de las montañas de Collserola a unos 30kms. Con la corneta dentro del QTH.
- EA3BHM Fuerte JN11CK a pocos kilomentros pero con antena dentro casa.
- EA3TA/P S9+ JN11BM a unos 16 kms también por detrás de Collserola.

Gracias por los raports, haber si van llegando de más lejos, cosa difícil en la posición actual de la baliza y sin condiciones troposféricas.

Situación provisional en test desde QTH propio en JN11CK 170m asl.
Frecuencia 10368.829MHz + - CW 1W Antena OMNI cilíndrica de Ranuras.

Una foto de la baliza EA3 V5, en rodaje.

Recibido en JN11AO14AQ, pero como la inexperiencia se paga, la batería estaba descargada, pero con 7v la recibía.

El perfil

El equipo

Hola que chulooo :woohoo: :woohoo: que plato es 60cm marca??? :dry:

Bien Jose.
Guapo el sistema portable.

Marca EA3UM

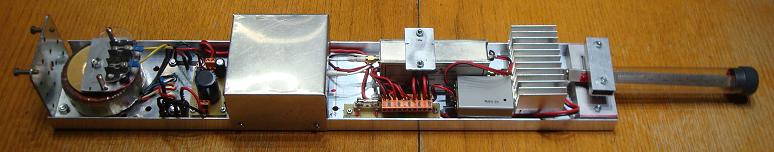

Una foto interior de la baliza EA3 10GHz V4

EA3XU escribió:

Una foto interior de la baliza EA3 10GHz V4

Estas hecho un artista Benjamín, felicidades.

Me ha llamado la atención la "Protección Caida de Chispas", ya nos contaras que es esto.

¡ Estupendo...! Hay que poner más señales en el aire Benjamín.

Te ha quedado muy bien. Resulta interesante ver las soluciones constructivas que cada uno vá adoptando. La diversidad nos conduce a un mayor interés.

Ahora toca rodarla e ir pensando en un buen QTH... porque no dudes que intentaremos oirla...

73's

La proteccion es simple:
- un diodo P6KE16A (supresor de transitorios) colocado detras de un fusible.
En caso de que a traves de los cables entre un transitorio fundiria el fusible al superar la barrera de conducción del diodo unos 16V.

Hay barreras zener profesionales, más sofisticadas para zonas sensibles a las chispas.

- La otra barrera es el transformador 220/15V que aisla en parte la entrada de transitorios directamente a los modulos.

- Otra proteccion a tener encuenta es el apantallamiento del cable de alimentación. Siempre es mejor llegar a la baliza con los 220 ca.

Se puede rizar mucho el rizo con la protección, pero con una buena descarga nada evita el que algo se fria.

Hay algunos que colocan neones, varistores varios, pararayos...etc. El tema de la protección es toda una especialidad.

Aquí la baliza de 24GHz EA3 1W, que acompañará a la 10GHz.

y el detalle de la pieza que el amigo Juan, EA3FVI me ha hecho para centrar la antena de ranuras en su sitio.

Aunque no hay demasida actividad en EA (que yo sepa EA5JF, EA5YB, EA3EDU..y yo mismo) Hay que experimentar.

Es importante el hecho que en una muy buena apertura de RS sea copiada detras del Pirineo por nuestros vecinos. Este tipo de propagacion via tormentas es la mejor forma de superar los 200 o 300 Kms, y que se da en muy contadas ocasiones y significa un gran evento cuando se produce.

Ya que las pruebas de 24GHz via már con grandes tropos marinas en 10GHz, y frecuencias inferiores, siempre han sido negativas en 24GHz, parece que no le gusta el mar. Durante dos años estado intentandolo con Corcega y ni un suspiro, quando en 10GHz las señales eran de escandalo a saturación.
Como dicen nuestros amigos franceses los 24 es una banda desagradecida

Este año pasado conseguimos el primer QSO via RS F-EA, por este sistema con F6DRO, en JN03TJ, 223 kms QTH-QTH, pero solo se dió esta oportunidad en todo el año. Nos tropezamos con la "tormenta perfecta" ji ji.

Aunque muy dificil, hay que dar oportunidades a los 24GHz para ver que pasa.
Ademas los que ya disponen de equipos podremos jugar.

Guillermo estoy ansioso también por recibir la ED1YAQ, pero hay que esperar unas buenas RSs + algo de tropo. Esperamos tiempos mejores.

73s

Hola Benjami, en que se usa habitualmente la guía que usas para fijar los módulos de la baliza, gracias anticipadas por tu respuesta

Hola Enric.

Contesto a tu pregunta:
Hola Benjami, en que se usa habitualmente la guía que usas para fijar los módulos de la baliza.

Yo uso una "U" de unos 600mm de perfil de aluminio bruto de 100 x 20 mm como chasis. Hasta aquí lo que ya había enviado el año pasado a todo el grupo.

La longitud depende de como fijéis la antena. Otro trozo de 240 mm de "U" como disipador colocado en la parte posterior. A esta última parte hay que rebajarle la aleta de 20mm a uno 10mm para que entre en el tubo de PVC de 260 mm de diámetro. También sirve un trozo de disipador con aletas de unos 140x 60.
Lo importante es la cubierta de la antena que es de tubo de policarbonato. Comprobado su baja atenuación en 10GHz, por EA2WM Jesus , con otros materiales plásticos analizados por el.

Es importante taponar el acceso al tubo de policarbonato por dentro; sino todo el calor se acumula en la zona de la antena y se puede empañar. La masa del aluminio absorve muy bien el calor que se genera. Posiblemente además le colocaremos un pequeño ventilador de CPU PC, termo-estatado.

Pero estamos preparando una pantalla de tubo de PVC de mayor diámetro, que ira concéntrico por fuera al cuerpo principal de la baliza. Tendrá dos misiones evitar que el sol caliente el cuerpo principal de la baliza y creara una cámara de circulación de aire al interior. Para los calores del verano es importante.
Cuando ya esté vestida con el traje de verano ya enviare detalles a todo el equipo de balizas.

Otro material que podemos usar para proteger la antena es el Styrodur, mucho mas trasparente a la RF, y que además podemos usar en 24GHz, también es un buen aislante térmico. Pero de momento no he encontrado tubos solo planchas. Hay gestiones en marcha.

La experiencia de todos es importante.

La baliza EA3 continua en marcha desde QTH. Y de momento van llegando controles
locales EA3FVI, EA3CUE, EA3HMJ/P, EA3BHM, EA3TA/P
Como el acceso al QTH definitivo no es facil hay que asegurar la jugada.

73s

Gracias Benjami
Suponía algo parecido pero no lo tenia claro
Nosotros estamos en un paron de inspiración y no hemos hecho nada con nuestro sistema, esta claro que tenemos que mejorar la estabilidad térmica
A ver si un día de estos que el QRL me deje subo a algún punto con visibilidad a tu QTH e intento escuchar la baliza.

EC4AA...pico de absorción del vapor de agua (22.235 GHz) y ahí aumenta mucho la atenuación con la humedad, que predominaría sobre la propagación guiada en el posible conducto troposférico.
http://www.phys.hawaii.edu/~anita/new/papers/militaryHandbook/rf_absor.pdf

Si Manuel esta es la razón. Las tablas de microondas consultadas nos dan una gran atenuación por el vapor de agua, esto sumado el precio mW en 24GHz parece misión imposible efectuar QSOs de más de 100KMs.

Es una de las razones por las cuales no pude hacer un solo QSO en 24GHz en los 18 meses que siguieron al completar el equipo, a pesar de multiples pruebas.

Pero finalmente en octubre del 2011, me estrené en tropo con 211 kms con F1FIH/P y con F6BVA/P 313 kms. Increible por las dos partes el nivel de señal,(ya que los dos colegas franceses eran muy experiemntados en 24GHz); pero parece que estabamos en el sitio adecuado en el momento oportuno.

No podemos dominar a voluntat la física de la propagación. Hay que tener paciencia. ji, ji

Hola Enric. EB6AOK.
En cuanto a la estabilidad térmica: ha mejorado mucho al colocar una pantalla
de material aislante termico en torno a la caja del OCXO de 60ºC.
También lo tengo aislado (OCXO) por una placa de PVC de 4mm del suelo del chasis.
