Baliza 10G Cantabria (V.2)

Pues es tan simple como conectar cualquiera de los LNB a PLL de TVSat que venimos comentando
y orientarlo hacia la baliza

Puedes utilizar un scanner que reciba en 618MHz como FI ó montar el conversor DeXcensor
de los colegas Gallegos, publicado en DeXcensor
con lo que podrás sintonizarla con un equipo que tenga SSB en 438MHz

Estos conversores han abierto las puertas a las microondas "low cost"

Transmitir es otra historia, pero recibir es realmente sencillo

Enhorabuena por vuestro trabajo y dedicación, desde luego tiene merito subir a pico tres mares en estas fechas.

73!

Luis... ya está la cosa en marcha.

Probaremos ese LNB + funcube y después WebSdr... pues es el complemento ideal, pero la idea es montarlo en otro monte (a 60 km.) que está cerca del mar y asì poder monitorizar las Tres balizas del Cantábrico (estaca de bares, Tres Mares y Sollube).

Es el próximo proyecto 10G. a desarrollar en 2013.

Hay que mencionar el apoyo de la URE en Cantabria (y sus secciones) y del Radio Club Montañés.

De esta manera podemos abrir el estudio de las frecuencias de microondas a aquellos socio y radioaficionados en general que no tienen 10Ghz. o que se plantean enredar sin gastarse mucho dinero.

Seguimos rodando...

EA1HOE escribió:

subir a pico tres mares en estas fechas.

Puessss.... ya sabes que el R4 tiene "un problemilla". Así que no descartes un paseo por las alturas... :laugh: eso sí, cuando pase este temporal, que me falta tu foto trepando por la torre... (otro artista).

Como decía, en Cantabria hay gente inquieta y que le gusta "la radio" en sus muchas facetas.

Escribió:

Luis... ya está la cosa en marcha.

Probaremos ese LNB + funcube y después WebSdr... pues es el complemento ideal, pero la idea es montarlo en otro monte (a 60 km.) que está cerca del mar y asì poder monitorizar las Tres balizas del Cantábrico (estaca de bares, Tres Mares y Sollube).

Es el próximo proyecto 10G. a desarrollar en 2013.

Hay que mencionar el apoyo de la URE en Cantabria (y sus secciones) y del Radio Club Montañés.

De esta manera podemos abrir el estudio de las frecuencias de microondas a aquellos socio y radioaficionados en general que no tienen 10Ghz. o que se plantean enredar sin gastarse mucho dinero.

Ese proyecto tiene muy buena pinta Guillermo

Desde luego hay que pensar en una antena omnidireccional. Ahora mismo estoy liado con la antena
slot con LNB integrado de Javier EB1HBK. He montado un calentador para el cuarzo del LNB que
trabaja estupendamente. El calefactor es una resistencia SMD de 3W que tiene unas medidas ideales para colocarla sobre el cuarzo
SMD 3W
El sensor y el termostato lo hago todo con un solo componente de microchip que ya viene ajustado para 65ºC y puede trabajar con 2ºC de histéresis
MCP9501
Que por cierto no hay stock. Menos mal que tenía por aquí un par de piezas

Todo muy compacto y pensado para calentar únicamente el cuarzo, no hacer una estufa
Aun faltan pruebas con el LNB en RX para ver hasta que punto es estable con esta configuración

Pero si funciona ya vamos a tener también una referencia decente sobre la frecuencia

Va a ser muy interesante poder monitorizar la actividad RS en el cantábrico. Incluso para
la gente de alli. No todo el mundo puede instalar equipos de microondas en casa ni tiene un
QTH convenientemente despejado para esto

Enhorabuena por la iniciativa y los apoyos conseguidos.

Luis, que buena pinta eso que cuentas... supongo que cuando tengas algo probado ya nos ampliarás el asunto.

El calentar el cuarzo está bien... perooo..¿será suficiente...? (lo digo porque el resto de componentes también cambian sus características).

Yo había pensado para el cristal el circuito "riscaldatore" utlizado por Khune para sus cristales... pero es muy grande (no para cristales SMD o similar) y es caro, respecto al precio del propio LNB.

Otra idea era usar un circuito típico de los que puedes encontrar en los OCXO... que son muy sencillos.

En el último Dubus aparece un circuitillo sencillo para hacer un calefactor (con estabilidad de 0,1 ºC) y tal vez merezca más la pena poner el LNB completo a una temperatura fija... pero claro donde haya corriente eléctrica (sin problemas de suministro energético)... Pues así no hay que modificar nada.

Bueno, hoy he recibido los LNB, espero haber acertado y que sean los de PLL y demás... cuando tenga un ratillo los conecto y veré que tal ván con mi funcube.

Tenemos un año interesante por delante...

Hola de nuevo, os paso un reporte de la baliza de 10GHz que tantas alegrías nos esta dando por León. El tiempo en el momento fatal y con la amenaza de la microgenesis que después por esta zona se noto poco , menos mal.Guillermo con respecto a la ultima semana esta un pelin alta de frecuencia tu lo podrás obserbar mejor en tu qth ,os seguiré mandando reportes de su comporta miento un saludo José Ignacio

Gracias Jose Ignacio... muy bueno.

Los videos son un buen reporter, de lo mejor para hacerse idea del asunto.

Ahora mismo sigue transmitiendo, aquí su señal tiene variaciones importantes según la hora/momento del día... pues las nubes de agua o nieve la afectan mucho. (hasta 5 unidades S o más).

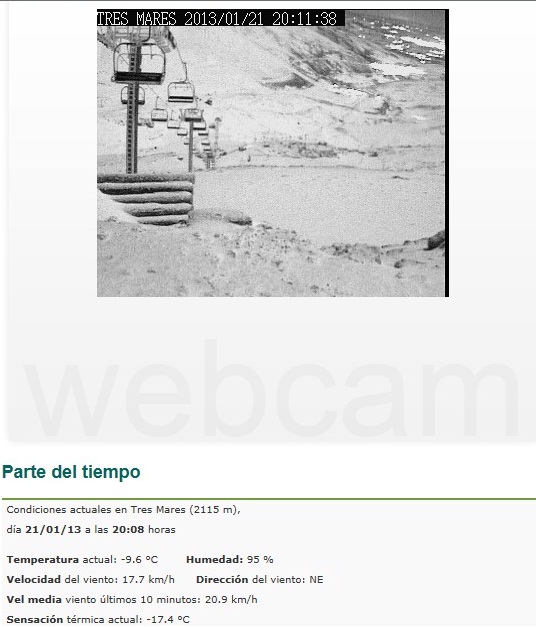

En estos momentos está a -10ºC (mirar el dato de la estación meteo que se encuentra un poco más abajo) y ha aguantado las rachas del vendaval de estos días (dicen que algo más de 100 Km./h) con nieve.

Seguimos tomando datos para futuras mejoras... pero el calor parece que está siendo fundamental (para que no se haga hielo en el radomo y la señal "desaparezca").

La frecuencia se ha fijado y en mi receptor marca tono 1.000 Hz. sobre 10368.902 USB

El experimento continua vivo... veremos el siguiente temporal que ya casi está aquí (en este parece que vá a nevar más)

EA1FBF escribió:

La frecuencia se ha fijado y en mi receptor marca tono 1.000 Hz. sobre 10368.902 USB

El experimento continua vivo... veremos el siguiente temporal que ya casi está aquí (en este parece que vá a nevar más)

Felicidades Guillermo y compañia.

Hace falta más gente como vosotros.

Suerte y nanimo, la cosa marcha.

Puesss de momento ahí sigue... está clavada en .902 (tono 1000 Hz. USB), El OCXO está trabajando perfecto.
No hemos podido tomar fotos cercanas; pero las sacadas con teleobjetivo son bastante clarificadoras de lo acontecido estos días de atrás.

Esta noche (21:00 EA) llegaba muy fuerte, por lo que, a esa hora no tenía hielo pegado.

En la foto podéis ver el bunker y la torre adosada donde se encuentra en punta la baliza. La torre es el mazacote de hielo (la antena de Rx del R4 se encuentra un poco más alta, correspondiendo a la única dirección apantallada de la baliza que es el SW-W (hacia Orense/Asturias).

EA1FBF escribió:

Puesss de momento ahí sigue... está clavada en .902 (tono 1000 Hz. USB), El OCXO está trabajando perfecto.
Esta noche (21:00 EA) llegaba muy fuerte, por lo que, a esa hora no tenía hielo pegado.

Felicidades Guillermo, a la vista de la foto, es dificil pensar que no tenga hielo, pero si lo tiene, este ya es transparente a la RF.

hoy no tenia nada de hielo, la funda se habia caido... lo he visto de lejos pero se veia la torre perfectamente limpia..

Que gozada. A disfrutarlo. Interesante las condiciones extremas que tiene soportar el artilugio. Una vez mas felicitaciones al equipo.

para verla en grande boton derecho abrir en una nueva ventana y luego control + o + para ampliarla

la baliza esta justo en el borde izquierdo

a continuacion la Cordillera cantabrica (vista desde el ESte)

y seguido los Picos de Europa (vistos desde el Este) que son los mas escarpados

Revisión y mantenimiento hoy, Guillermo sube mas fotos os pongo una perspectiva de la ubicación de la baliza y del R4 Cantabria desde el lado contrario, de Sureste a Noroeste

para verla bien o la descargais como archivo o

boton derecho abrir en una nueva ventana y luego control + o + para ampliarla

edito y añado algo mas

Magnífica foto.

Por cierto,¿como le sienta la nieve a la baliza?

seria interesante si alguien pudiese monitorizarla de forma mas o menos automática en estas ocasiones

quiero decir intentar ver que pasa justo en el momento que se desprende el hielo (incluso quitandolo manualmente)

Gracias Eduardo por colgar las fotos... yo estos días no tengo tiempo para casi nada.

A estas horas monitorizo la baliza con buena señal, si bien es inferior a días pasados.

Con la funda de hielo estimo entre 10 - 15 db. menos de señal, si bien esta se funde rápido si el tiempo es bueno (y parece que si)... así que espero que mañana ya no tenga hielo y pueda poner su máxima señal, que hoy casi (depende también de las condiciones de propagación,sobre todo nubes).

Al final vá a ser que la damos poca caña... esto se arregla con más Wiskys...

Lo importante es que aguanta firme, que no es poco, centrada ahora en 10368.905 (tono 1000 hz. USB). La portadora es por tanto 1K.más alta en 906.

Mañana en Avila veremos...

Hola a tod@s

Los expertos comentaran, yo solo digo que en Avila se recibia hasta con la antena PCB.

Saludos cordiales

Anibal - EA1ASC

EA1ASC escribió:

Hola a tod@s
Los expertos comentaran, yo solo digo que en Avila se recibia hasta con la antena PCB.

Esto confirma las posibilidades de hacer QSOs en el centro.
Animo a todos los que lo lo intenten.

Gracias anibal por la info.
