amplificador 1296 mhz a transistores

Hola, montado no sabria decirte, pero he visto unos esquemas por ahi muy interesantes, yo de momento no me he liado por que ahora tengo otras prioridades, para finales del invierno quisiera hacer alguno, ya que me va a hacer falta.
73.

Hola,
hay otra casa que son los ITALAB

www.italab.it

En la revista DUBUS de este mes viene el anuncio indicando precios y potencias, y son los amplificadores que ántes vendía Sandro I0JXX y también algún EA3.

Si te decides por esta marca, te daremos algún consejillo para que te dure más el ampli. Pero creo que son de más potencia...

Hola:

Dirk Fischer Elektronik

Esta WEB no se si está actualizada pero aqui tienes módulos amplificadores de los que se utilizan con los transverters (hay un escalonado de potencias bastante variado)

http://www.dk2fd.de/200000/2110000.htm

73, Juan EA3TA

gracias iñaki y juan por cierto juan he visto la pagina de dk2fd muy buena esto es otra cosa,iñaki la pagina que me pasastes en radioamateur no me sale nada pero intresante pagina.
pero con los amplis de dk2fd tambien me imagino que tendre que comprar los reles coaxiales no? salu2

Hola Toni

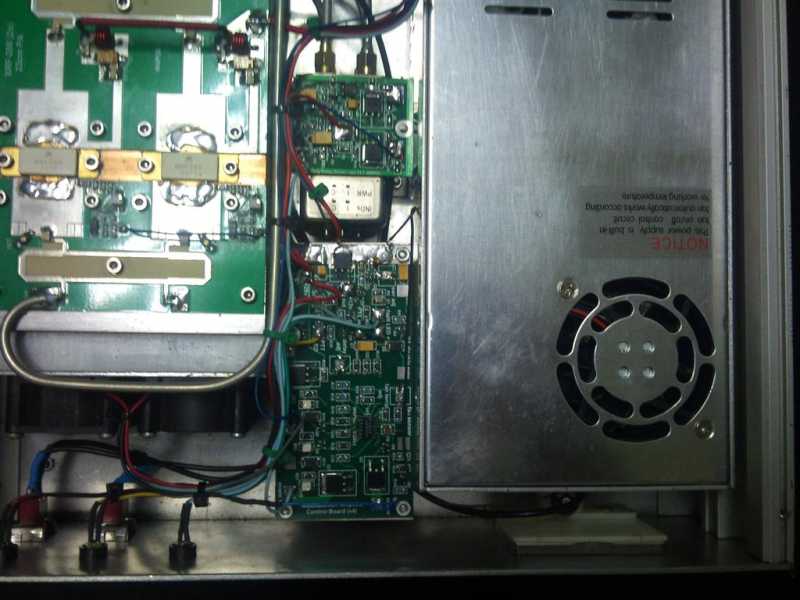

No solo los relees, un circuito controlador que maneja todos los tensiones del modulo ampli,sequencia de comutacion de los relees,procesar la informacion de potencia y roe ,y con poco mas puedes tener toda la informacion en una pantalla lcd. En el foto puedes ver un controlador sensillo,circuito comutador del rele bistable,y un pequeño acoplador direcional para medir la potencia directa y reflejada.Utilizo un solo rele, porque es de transfer.

73s Joan

bueno menudo lio creo que lo mejor sera encontrar uno montado con todo y apunto juan ya que sin soporte tecnico y mis nociones basicas lo veo un poco complicado montarlo yo :sick:

Hola,

La placa del amplificador es lo mas facil de montar, tambien tiene sus pegas,el problema es todos los circuitos ajenos,y no son cualquiera,pensar que estos circuitos deben ser mucho mas rapidos para impedir que los transistores de potencia se estropean,es mucho mas delicado que una valvula,el avantaja ,es el peso.de coste,si fa no fa,a contar todo.
un saludo.

Hola, ¿como haceis el acoplador direccional para esas frecuencias?, ¿com microstrips?, eso nme interesa. Para mi lo mas facil es el tema del control, reles, LCD y demas.
Ramon, a mi me encantan las valvulas pero para suerte o desgracia, naci cuando ya agonizaba su uso, al menos general, aunque soy de los que prefieren las valvulas como elemento amplificador. Es una pena no tener nadie cerca para que me iniciase, ademas la A.T. me da miedecillo, no en si si no usarla sin alguien experto a mi lado que me diga esto o aquello.
Simplemente cuando veo el negtivo de la salida de A.T. puesto al chasis, ya me da cosa, aunque se que no pasa nada tocar uno de los dos polos, mientras el otro este lejos.
73.

En la página de DUBUS vienen los siguientes precios para 1296 MHz de ITALAB (hasta el 31 de octubre de 2011):

- Módulo + filtro pasa bajos + acoplador direccional (400 watios) (en caja) = 950 + tasas (supongo que funcionará a 48 V)
- Amplificador completo "plug & play" (400 w) = 2299 + tasas

Pone que también lo distribuirá en España Hamradio.es

Luego, en la página de Sandro, www.i0jxx.com, el módulo sólo de 1296 MHz de 150 w a 28 V. son 400 eur + tasas.

Y sobre el acoplador direccional, Pedro, ¿te refieres a esto? : http://www.rfhamdesign.com/products/directionelcoupler/index.html

Hola

DAte una vuelta por aqui....

http://members.chello.nl/b.modderman/amplifiers.html

alomejor encuentras algo que te guste....

Saludos cordiales

Anibal - EA1ASC

Pues si me refiero a eso, pero queria saber si alguien se los hace.
73.

EA3BSG escribió:

... En el foto puedes ver un controlador sensillo,..

Yo, lo que veo es demasiado estaño en las patas de los transistores de potencia. Prueba a quitar un poco y mide de nuevo.

Si, y que nadie me mal interprete, ademas se ve que el estaño no ha "corrido" es decir que no ha fundido bien, aplicar mas calor y si es posible ayudarse de un fundente "flux". Debe verse la como ha fluido el estaño durante el proceso de soldadura.
73.
P.D. Digo lo de mal interprete por que tal como esta el foro de revuelto ultimamente, uffff. bueno solo es un consejo.

No, no, Pedro.

No me refiero a la calidad de la soldadura (que en la foto no se aprecia bien), sino a la cantidad. No os imagináis lo que un pegote de estaño puede hacer en GHz....

Ejemplo:

Ok, Luis, comprendido.
73.

Hola, el eb3gml Albert,si te interesa, te lo puede montar muy bien y si quieres montarte uno de 50W en Internet encontraras mucha información en esta pagina, yo he montado varios con 1 mrf286 con unos 7 Wats de entrada sacas unos 55 Wats de salida a 26 volts. Los he usado en ATV i fonia con un resultado bueno. Ahora estoy buscándome un relé para uno con 2 mrf286 que con unos 12 wats me entrega unos 115 wats, todo esquemas placas son de esta pagina.
http://f1chf.free.fr/MRF286/technique%20mrf286.htm

gracias por el consejo me han hablado muy bien de albert lo valorare gracias por la paginaeso es lo que buscaba concretamente reitero lo deicho muchas gracias

The G6ALU 23cm 18W Power amp
hola recientemente he visto en sonicolor los kits de g6alu concretamente un kit amplificador de 23 cm desde 1240 a1300mhz de unos 18w de potencia y una entrada de 50mw os paso el enlace: http://www.sonicolor.es/productos/catalogos/radiocomunicaciones/montaje-placa-ra18h1213g.pdf:
queria pediros el grado de dificultad que tendria o sea como se sueldan los componenetes smd y el tema de las soldaduras como se deberian hacer y como no el atenuador de potencia ya que la entrada del amplificador es de 50mw y yo lo tendria que excitar como minimo con 300mw en potencia baja con un handy o en potencia alta con un watio el kit en si parece que quitado del transistor no es muy caro salu2

veo que hay error en el enlace o sea que paso el pdf a ver si lo sube
https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/5328/montaje-placa-ra18h1213g.pdf
