¿Alguien sabe para qué sirve un TRANSCEIVER TERM26

Unas fotos ayudarían.....

EA4ESW escribió:

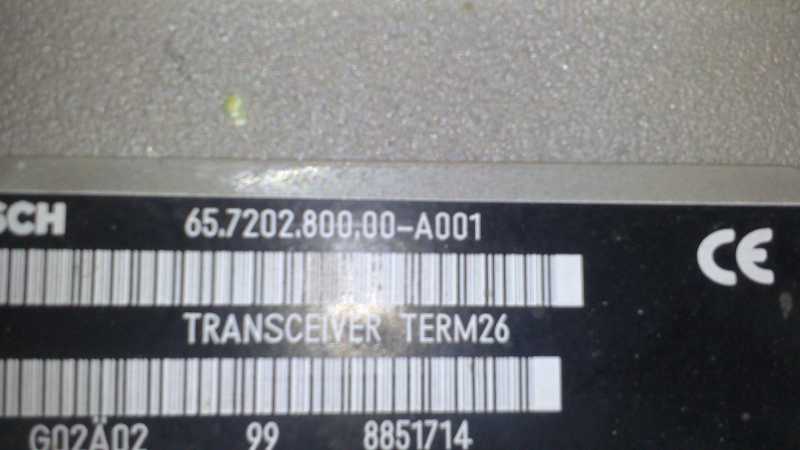

Hola a tod@s. Me han regalado un TRANSCEIVER BOSCH TERM26 (MOD. 65.7202.800.00-A001) industrial, procedente de un desguace de una estación repetidora, creo que de telefonía móvil. La duda es que no sé si este equipo sería, con las modificaciones adecuadas, válido para operar en microondas. De hecho no sé ni siquiera en qué frecuencias trabaja, ni cómo funciona ya que no dispongo de ninguna documentación. Es más, sé que es un transceiver porque lo pone en la etiqueta, pero si no lo llega a poner y me dicen que es calefactor, me lo creo sin rechistar. Así de "enterao" estoy... :laugh: :laugh:

La verdad es que me da reparo llevarlo al punto limpio sin saber exactamente qué es y si se le puede sacar algún partido cacharreando con él.

¡¡¡ AYUDA !!!!

73's

Oye yo tengo un punto verde de escandalo :lol::lol::dry::blink:

http://www.ea6rf.blogspot.com.es
50/70/144/432/1'2/2'3/10ghz

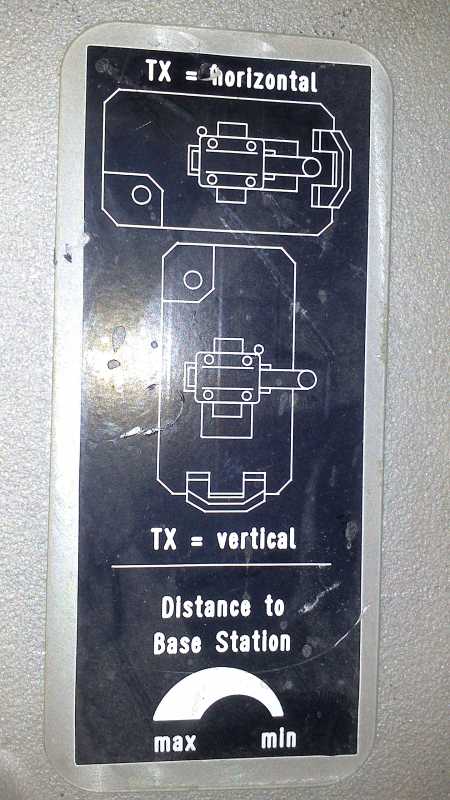

A ver sin con las fotos se os ocurre algo, porque ya me estoy viendo

camino del punto limpio... 😆 😆

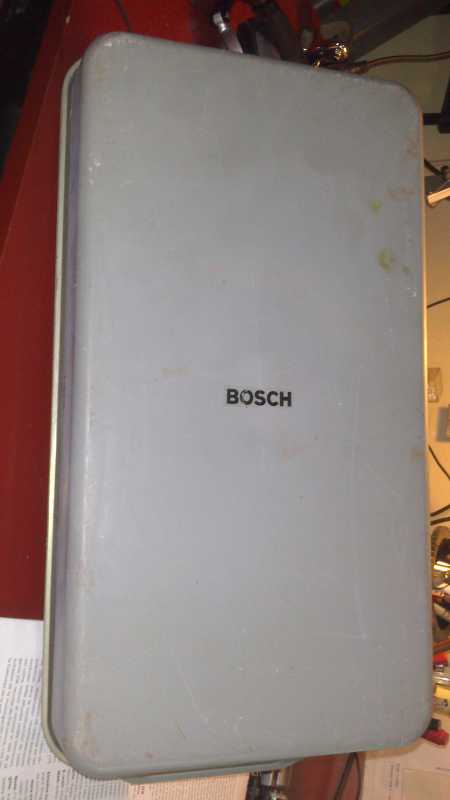

Os adjunto también el frontal..

Sólo veo un conector.... Es un TNC?

Haz foto de todo lo que sea conectable. La foto del frontal, como comprenderás, no sirve para nada.

Y si no, tendrás que abrirlo para verle las tripas.... :woohoo:

Vaya radioaficionado de pacotilla, lo primero que hay que hacer antes de leer cualquier cosa (incluso la etiqueta) es quitar las tapas. 👿 👿

Así a ojo parece un radioenlace con antena plana (patch). Lo de TERM26 quizás sea porque es de 26GHz, frecuencia muy habitual para enlaces a corta distancia...

No le tires, seguro que alguno sabrá que hacer con él.

73!

Hola,

Podría ser también un repetidor. De los que se instalan en algunos sitios (tiendas, almacenes, etc.) que simplemente reciben por un lado y lo transmiten a la BTS por el otro.

73, Máximo - EA1DDO

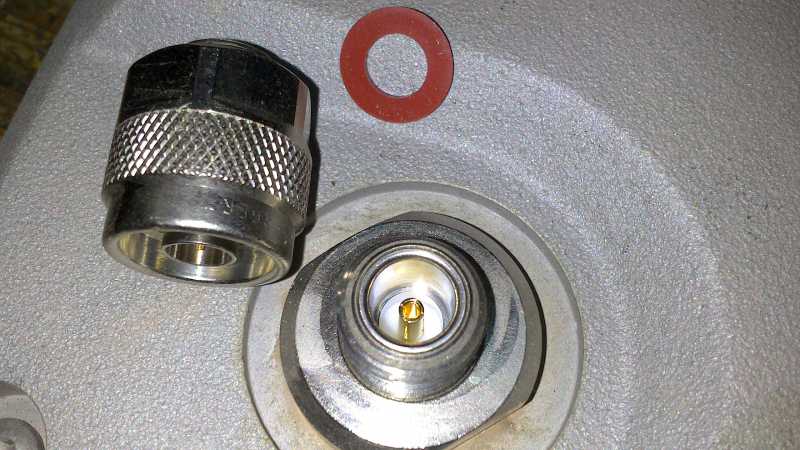

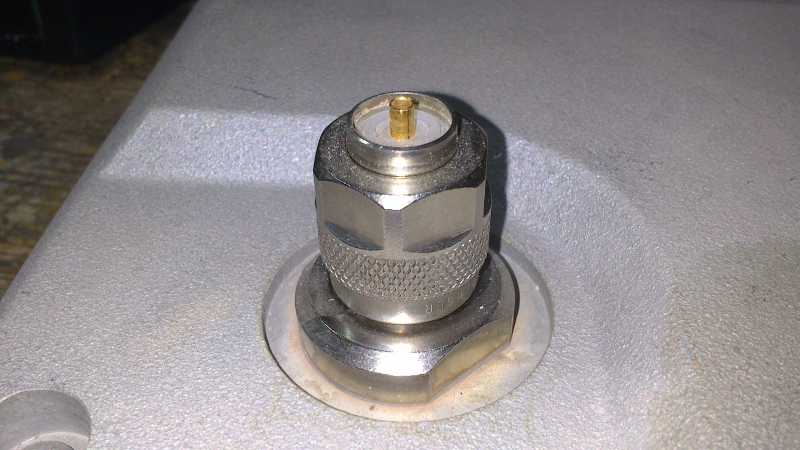

Bueno, gracias a todos por la rápida respuesta. Siguiendo vuestras indicaciones,en primer lugar le he hecho unas fotos más detalladas del único punto de conexión que tiene. Son estas:

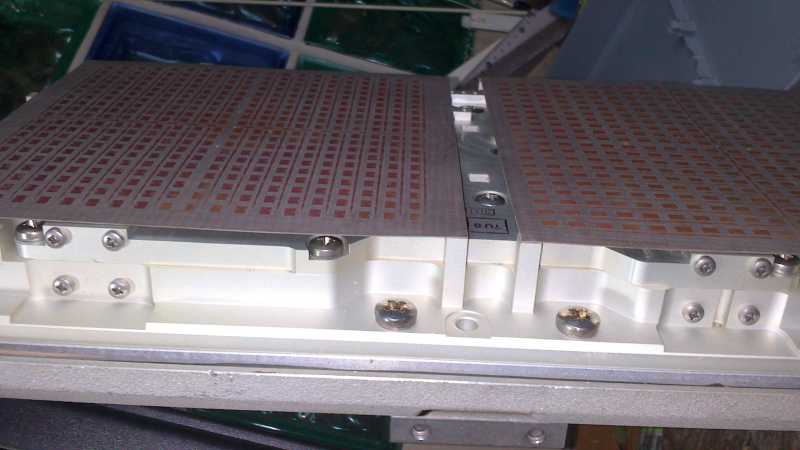

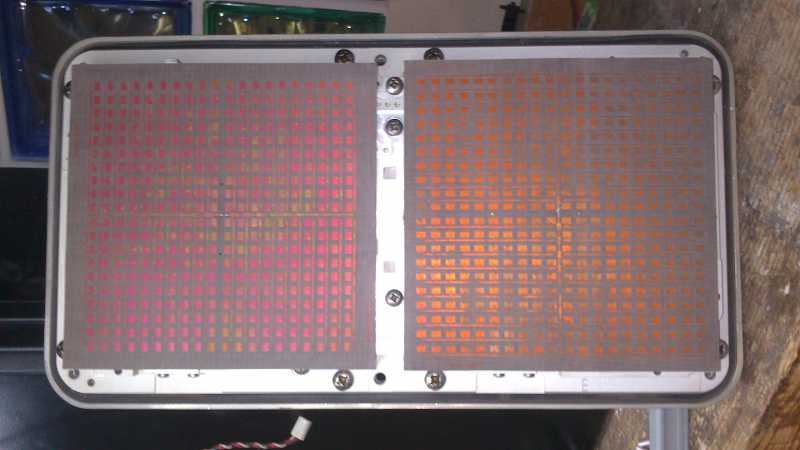

En segundo lugar, para mejorar un poco mi imagen de radioaficionado, lo he abierto para mirarle las tripas y ha aparecido esto:

Por más que lo he mirado del derecho y del revés, no he encontrado ni la junta de la trócola ni la palomilla del pugilate. Así que sigo exactamente igual que al principio: no tengo n.p.i. de lo que es, pero espero al menos, haber mejorado un poco mi imagen. :whistle: :whistle:

Por último comentaros que no creo que se trate de un pequeño repetidor para uso privado, ya que estaba ubicado en la cubierta de un edifcio y es una trasto que debe pesar unos 5Kg.

Bueno, vostros que sois los "maferos" a lo mejor sois capaces de verle más cosas que yo. Ya me diréis.

73

Hola.

Según veo a mi me parece sólo una antena de panel con su matriz de antenas.

Si pudieses abrirla por el otro lado o desmontar una de las placas de una matriz.

Saludos.

Rafa Andreu

Hola,

Escribió:

no creo que se trate de un pequeño repetidor para uso privado

Yo creo que si.
En ese conector N baja un coaxial hasta la unidad interior, que es la que lo alimenta y repite la señal en donde uno le interesa.

A todo esto, aunque pone Bosch creo que lo fabrica Marconi, pero no lo se fijo.

73, Máximo - EA1DDO

Los patch son muy pequeños para ser alimentados con un conector N. De hecho, comparados con los tornillos, si que parecen ser 26 GHz.

Estoy seguro de que debajo de esas dos placas con patchs, hay electrónica.

No había caído en el detalle de los tornillos, con esas dimensiones y por la inscripción parece que Miguel tiene razón.

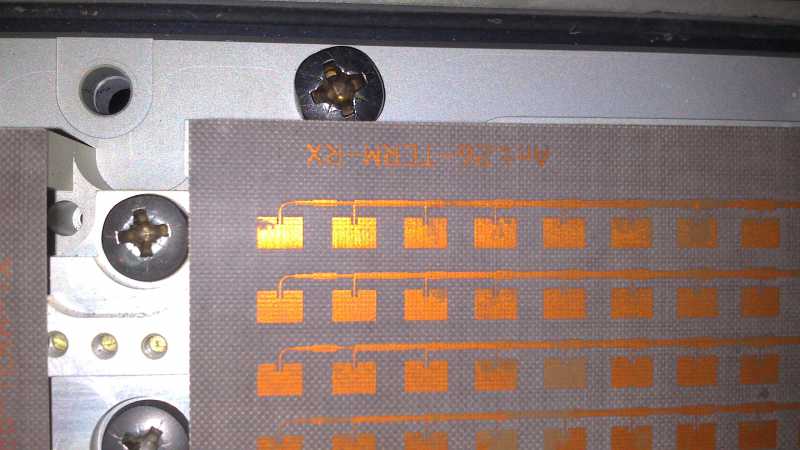

He girado la foto para poder leer la inscripción de una de las placas y se lee Ant26-TERM-RX.

Parece que utiliza una de las matrices para RX y la otra en TX y están cruzadas a 90 grados en cuanto a polarización.

También se ve un perfil metálico que separa y levanta las matrices. Supongo que
inmediatamente debajo de las matrices hay una placa metálica usada como reflector separada por el ancho del perfil metálico y debajo de ella estará la electrónica con el conversor a una frecuencia mucho más baja para usar la línea coaxial ( puede ser la banda de telefonía ) y un extractor de DC para usar el mismo coaxial para llevar la alimentación al circuito.

Como dice Máximo, falta el equipo instalado en el interior que funciona en la frecuencia baja e inyecta la DC.

73

Rafa Andreu

Hola,

Escribió:

parecen ser 26 GHz

Si son de 26 GHz... entonces sí que es un enlace.
De todas formas, si es enlace es que debajo hay o había una BTS, o algo parecido.
Y en el otro extremo del enlace, debe estar la pareja de esa unidad, si no se la llevaron ya.

73, Máximo - EA1DDO

Bueno, si es de 26 GHz, casi casi se podrá ver a la vecina a través de la pared ¿no?

Bromas a aparte, esta tarde/noche intentaré echar un vistazo detrás de los paneles y os cuelgo unas fotos.

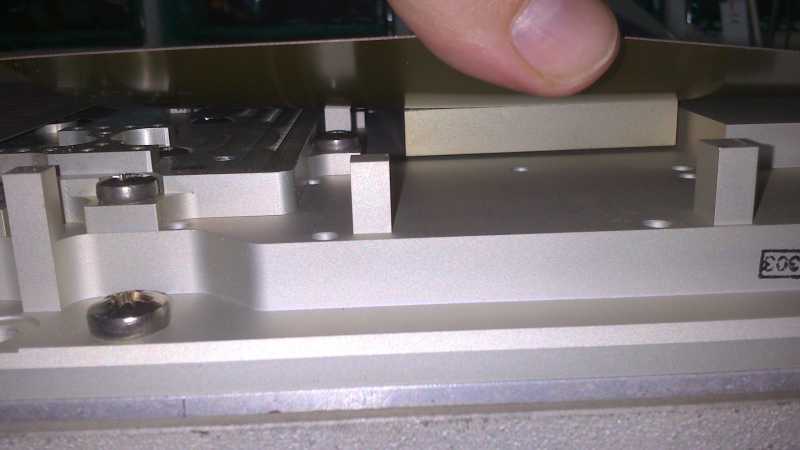

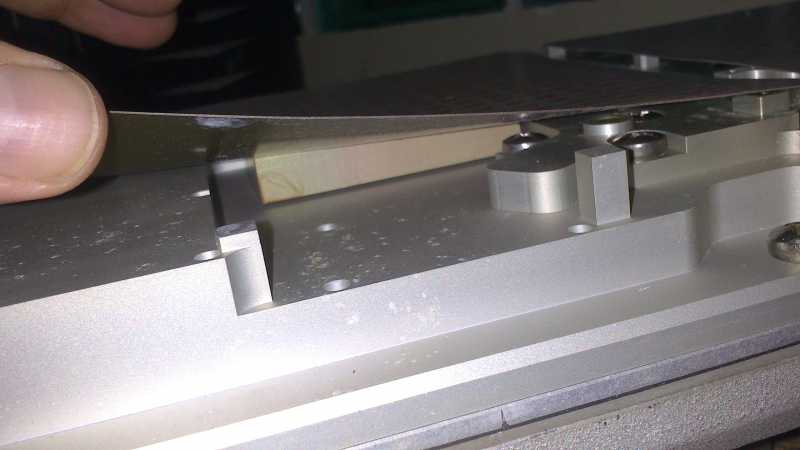

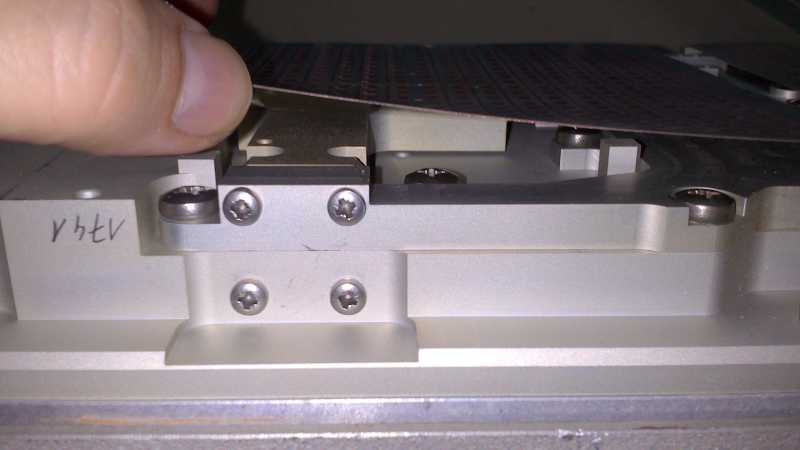

Bien, he intentado desmontar los paneles pero la cosa no estaba fácil y me ha dado miedo de que con mi poca pericia en estas frecuencias, cargarme algo importante. A pesar de todo, levantando la placa ligeramente con los dedos, he fotografiado un poco lo que se ve por debajo:

En fin, lo que sí parece bastante claro, es que se trata de una antena de 26GHz, que en cualquier caso está lejos de las bandas de microondas autorizadas a radioaficionados. Además, le faltaría el trasmisor propiamente dicho, que por lo que yo sé, actualmente estará en algún vertedero de escombros. Esta es más o menos la conclusión que saco, así que me temo que no me han regalado nada maravilloso.

¿Cómo lo véis?

Tiene que haber electrónica ahí dentro en algún sitio. La única entrada salida que tiene ese módulo es un conector N, y los conectores N no se usan por encima de 18 GHz, por lo que descartados para 26 GHz (y mucho menos si hay una larga tirada de cable por medio, como es el caso de estos cacharros).

Ese N [strike]debe[/strike] tiene que ser la toma de frecuencia intermedia, por donde se le pasa la alimentación, y la banda base, tanto de TX como de RX.

En resumen, es una especie de "transverter". Tema aparte es si es aprovechable para bandas de aficionado. Las antenas probablemente no estiren en 24GHz, pero la electrónica quizás si.

hola eso es una Odu de un un enlace de LMDS de los años 98-99 se trata de un acceso radio de banda ancha para fijo , habia dos modelos en frecuencias 26ghz y 3,5ghz ,el que tienes es de 26 cada panel es una antena una para tx y otra para rx la separacion entre tx y rx en la salida son 15mhz ese modelo en concreto lo homologue en el 98 para airtel

la If creo que eran 467 tx y 78 rx y por el cable subian 28v para alimentar la odu que tu tienes , solo puedes usarlo para pisapapeles o para ir a pecar calamares de plomada...

Hola,

Yo estaba esperando a que pasara por aquí Manuel, como acaba de hacer.
Manuel es el que más experiencia tiene con esos aparatos.

Gracias Manuel, yo no lo conocía.

73, Máximo - EA1DDO
