Ajuste iluminador

bueno yo en esta vida poder se puede todo pero para el rango de 2320mhz deberia ser mas largo el elemento excitado si lo utiliza con lo cual creo que no .Aunque puedes encontrar otros iluminadores que si que funcionan los de la marca hekate(yo utilizo uno y estoy muy contento) aunque son de 2400mhz a 2500mhz van muy bien en la banda de 2320mhz alrededor de 1,5 de relacion de estacionarias pero antes que nada miraria si alguien tiene un medidor de esa frecuencia (ejemplo bird con tapon) o algun instrumento que te pudiera decir si tolera nuestra banda aunque no sea al 100%
salu2
toni

Imprescindible fotos!
Hay que ver qué tipo de iluminador lleva para ver si se puede (o debe) hacer algo.

2400-2320 da 80MHz de diferencia
80/2400 da 0.03333
0.03333x100 da 3,333 por ciento de separacion de la frecuencia minima
Si lo hacemos con la frecuencia central de la antena salen valores algo mayores, pero yo creo que intentaria usar ese iluminador antes de ponerme a hacer otro (+trabajo y posiblemente -rendimiento). Como decia mi padre, primero hazlo funcionar y luego mejoralo (si puedes). La version de Murphi es algo asi como "si funciona, no lo arregles".
Sorry por no poner tildes pero tengo un problema as´´i con ellas.
Un saludo

Hola,

Perdonad mi falta de conocimientos del tema, pero de 2400 a 2700 son 300 MHz, ¿No son muchos MHz para que los cubra un iluminador?
O se refiere a que se puede ajustar (de alguna manera) en algún punto entre esas frecuencias.

De todos modos, por lo que tengo entendido, siempre hay un margen de actuación. No creo que tenga un corte abrupto justo en 2400.

Supongo que lo ideal sería conectarle un analizador y mirar a ver como va en 2320 ¿No?

Si no, hay iluminadores muy sencillos, desde un simple dipolo, PCB, Log en PCB, hélice, etc.
No son de alto rendimiento, pero para probar sirven.

73, Máximo - EA1DDO

Si tiene opcion de meterle el analizador hazlo.

Yo ando usando una parabola para esas frecuencias en 2320-2322 Mhz SIN NINGUN TIPO DE PROBLEMA. La grafica de roe es una linea plana mas o menos en 1.3

Saludos

Hola de nuevo

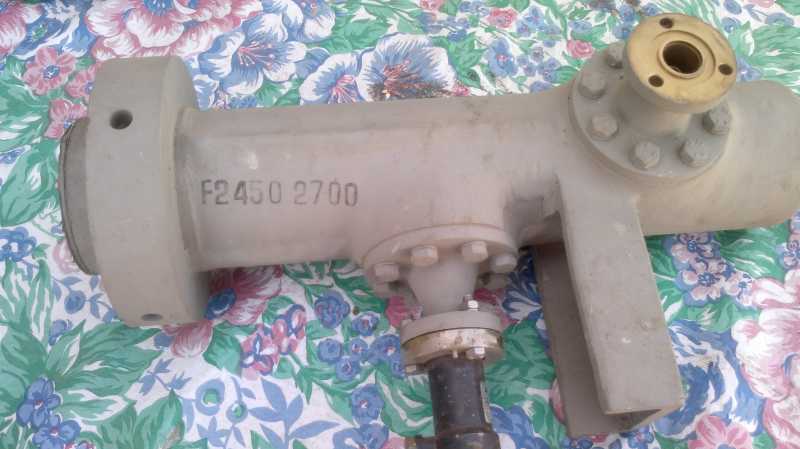

Este es el chisme en cuestión.

Saludos de José Luis, EA4EHI.

puedo estar muy equivocado
dicho esto
por el tamaño aparente en la foto, yo diria que su frecuencia de trabajo
anda mas cerca de los 24GHz que de lo 2,3GHz
un iluminador tipico de 2400Mhz tiene una apertura de 76mm el monopolo a
groso modo seria de 1/4 de onda 13cm/4=3.25cm (voy bien o me he perdido)

deduzco que el iluminador es de dos puertos TX/TX pero en una frecuencia mucho mas alta
http://www.arrl.org/files/file/QEX_Next_Issue/Jan-Feb_2011/QEX_1_11_PASKVAN.pdf

Me despista la parabola de 3mts muy grande para frecuencia tal alta
pero seguro que hay una explicacion y mi razonamiento inicial es erroneo

EC4AA escribió:

Sólo insistir en SABOR: programa citado en el artículo anterior.
http://www.gr.ssr.upm.es/sabor/sabor.pdf
http://www.gr.ssr.upm.es/sabor.htm
(

ya se puede probar antes de pasar por caja
tal y como esta la economía muchos no estamos por la labor

Hola,

Enlaces directos de descarga;

Sabor

Sabor 3 Beta en español

73, Máximo - EA1DDO

Hola foreros!

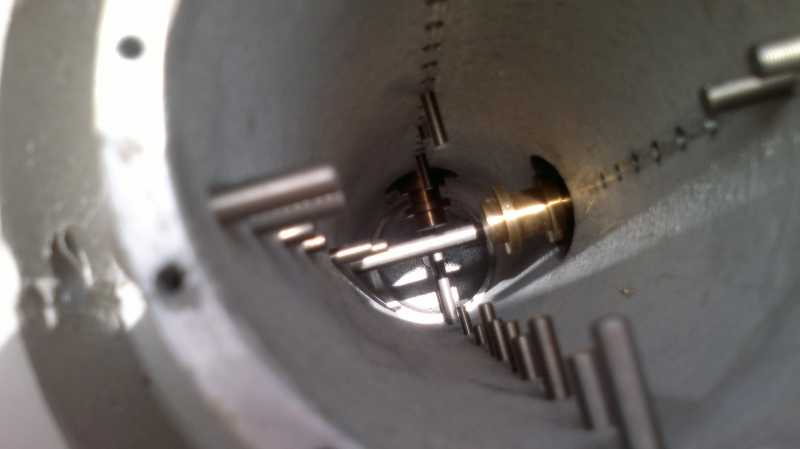

Más fotos:

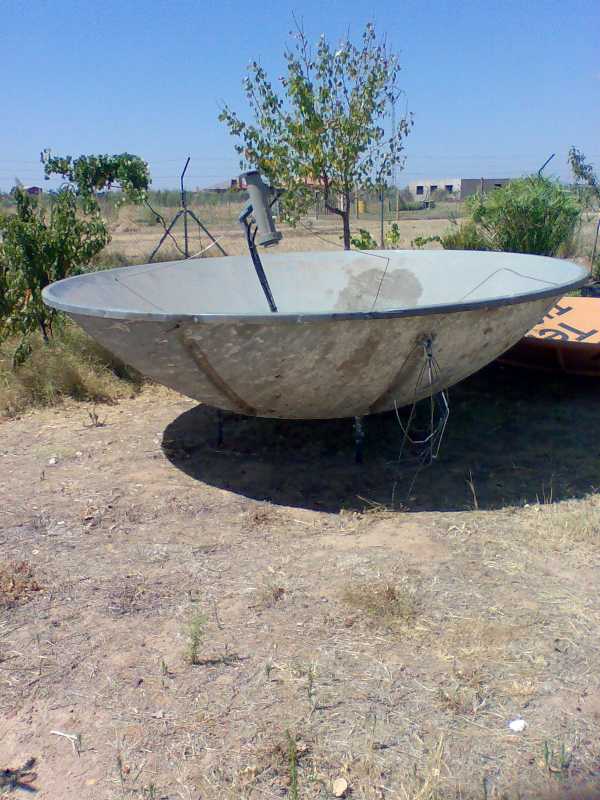

Supongo que estas fotos se puede apreciar el tamaño del iluminador con respecto a la parabólica de 3 m de diámetro.
En principio no dispongo de analizador alguno.

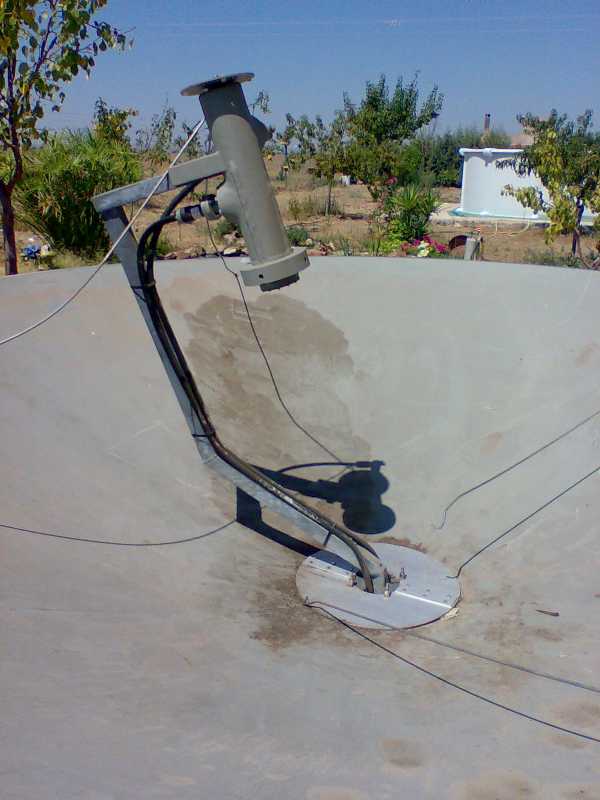

El brazo que sujeta el iluminador esta doblado y por tanto se observa que no está centrado.
Saludos de José Luis, EA4EHI.

Pedazo de Bol para la ensalada.

No parece de 13 cm.... pero sería mejor coger directamente unas medidas con un metro o un calibre.

En caso de duda y no tener instrumentación... lo mejor es hacer uno o comprarlo y colocarlo en el punto focal. (máxima señal, con la ayuda de una baliza, corresponsal o a ruido Solar... que ya será significativo).

Dependiendo del uso (EME o Terrestre) además se complicaría el asunto de la polarización... así que mejor colocar algo conocido.

Para Terrestre me parece algo "bruta".... pero bueno, se podría usar sin problema.

73's

Hola,

Parece de un F/D pequeño.
Creo que sería más fácil hacerle un iluminador nuevo tipo OK1DFC que ajustar ese.

73, Máximo - EA1DDO

Dejo un enlace sobre un iluminador para 2304/2320MHz EME
Pensado para una parabola de 5,5 mts con f/D 0,37
http://2ingandlin.se/EME_13.html
No hay medidas ni con que comparar,

Hola,

Escribió:

Dejo un enlace sobre un iluminador para 2304/2320MHz EME
Pensado para una parabola de 5,5 mts con f/D 0,37

Enric, perdona pero creo que ese dato de 0,37 no es correcto;

Escribió:

The dish was 5 m in diameter with a f/D of 0.6. I used W2IMU dual mode feed horns for both 23 cm and 13 cm.

Ese iluminador es el W2IMU doble modo, como el de Magi - EA3UM, que es para discos de un f/d mas bien grande (mayor de 0,5), que yo sepa.

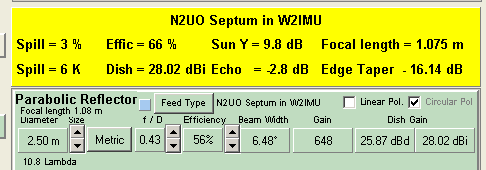

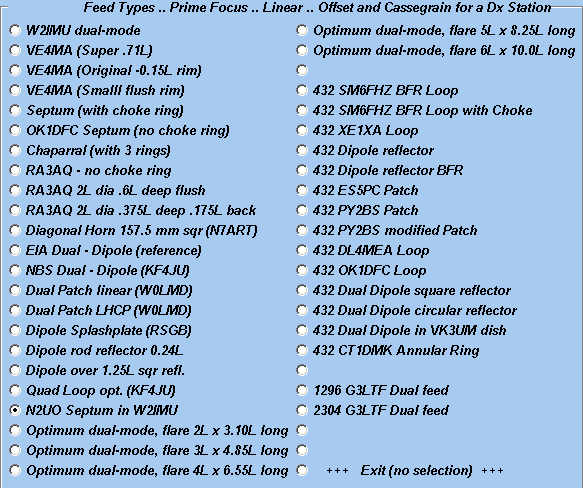

Por cierto, en la EME 2012 descubrí que el programa EME Calc de Doug VK3UM tiene una utilidad para ver como quedaría cualquier parábola con cualquier iluminador, variando diámetro y f/d, y vas viendo el resultado, además puedes probar con muchos tipos de iluminador.

73, Máximo - EA1DDO

[quote="" post=195710,

Escribió:

Dejo un enlace sobre un iluminador para 2304/2320MHz EME
Pensado para una parabola de 5,5 mts con f/D 0,37

Escribió:

Enric, perdona pero creo que ese dato de 0,37 no es correcto;

Escribió:

The dish was 5 m in diameter with a f/D of 0.6. I used W2IMU dual mode feed horns for both 23 cm and 13 cm.

73,
Hola Máximo
la pagina a la que yo hago referencia dice textualmente:
The antenna for 2304/2320 MHz EME will be my 5.5 m dish with a f/D of 0.37.
en ningún sitio veo los datos que tu pones para decir que es erróneo el dato f/D 0.37

que se me ha escapado ?
o es que el error esta en la pagina
pura curiosidad

edito
http://www.2ingandlin.se/SM6FHZ.htm sige con las mismas referencias

Hola,

Escribió:

que se me ha escapado ?
o es que el error esta en la pagina
pura curiosidad

Enric, perdona, tienes razón.
Me he equivocado yo.
Es que el tipo en cuestión tiene, o ha tenido, dos antenas diferentes. Primero la de 0.6 en 5m y ahora la de 0.37 en 5.5m
Un despiste...perdona.

Bueno, por lo menos lo del iluminador tenía razón;

Escribió:

I will start with using the old W2IMU dual mode feed horn for 13 cm EME. The dish will be heavy under illuminated, but the antenna temperature will be good with this feed. The gain will be affected by at least 1 dB. Next step will be to looking into making a more optimal feed for this dish on 13 cm.

El W2IMU no es el adecuado para el f/d 0.37 como él mismo lo dice.

73, Máximo - EA1DDO

No hay nada que perdonar amigo Máximo
pensé que se me había escapado algo, si en lo del iluminador estamos deacuerdo.
