Mini-Dipolo Rígido 7MHz autoconstruido

bueno y lo mas importante...estais poniendo este tipo de antenas para iniciarse en este mundillo de fabricarnos nuestras propias antenas...yo en mi caso lo entiendo bien y los esquemas y fotos que se estan poniendo ayudan bastante a comprender como va todo...pero lo mas importante que veo....es donde comprar esos tubos de aluminio de diferentes medidas y diametros,ese hilo de cobre,esas varillas de fibra de vidrio...como se llama exactamente esa tornilleria inox de 8 mm,para pedirlo en la tienda...entiendo que se puede encontar esto en tiendas de bricolaje tipo Bauhaus???

Todo el material ha sido adquirido en el Leroy Merlín.
Saludos!

P. Los tubos y las varillas, sus medidas de sección se refiere al diámetro, la tornillería es de 3mm y la seción del hilo de cobre esmaltado para el devanado de bobinas es de 1mm.

Hola a todos , para comprar aluminio y fibra....
http://www.lumetalplastic.com/

Un saludo EB1BCT

Gracias Manuel EB1BCT, interesante sitio.

Buen trabajo!
Saludos desde Mallorca.

EB1DJ escribió:

Ok, muchas gracias por la info Ricardo EA5HVH.
He utilizado el programa PDF Creator para convertir el archivo, espero que ahora lo podais ver.
Saludos.
https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/6413/Esquema-DibujoMini-Dipolo7MHz.pdf

Hola,
He estado mirando el tema, y esta muy interesante... pero me surgen unas dudas a la hora de realizar el dipolo...

En las bobinas hay diferentes medidas,,, en unos sitios pone,

MATERIAL PARA LA CONSTRUCCIÓN DE LAS BOBINAS ;

- Hilo de Cobre Esmaltado 1mm de sección.
- 2 Varillas de Fibra de Vidrio de 8mm de sección y 28,5cm de largo cada una.
- Nº de Espiras: 275 a lo largo de 24,5cm.

Mientras en el PDF se dice que es de 22,5Cm...

Entonces veo que hay diferentes medidas tanto en tubos como en bobinas...

¿Como procedo? ya que una vez cortado el tubo... no hay solucion, vamos que no crece.

Un saludo.
EA4EP

Hola Jesús EA4EP.

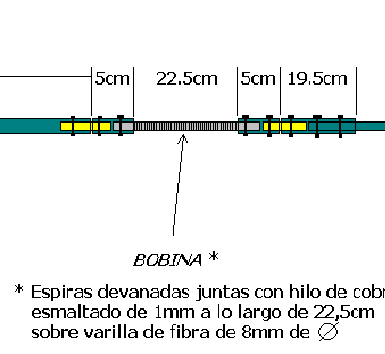

La longitud de cada bobina es de: 22,5cm solo el devanado formado por el hilo de cobre.
Lógicamente la varilla de fibra sobre la que se realiza el devanado de la bobina deberá de ser algo más larga para poder introducirla en sus extremos en un tubo de aluminio.

Saludos cordiales, cualquier duda aqui estamos para servir.

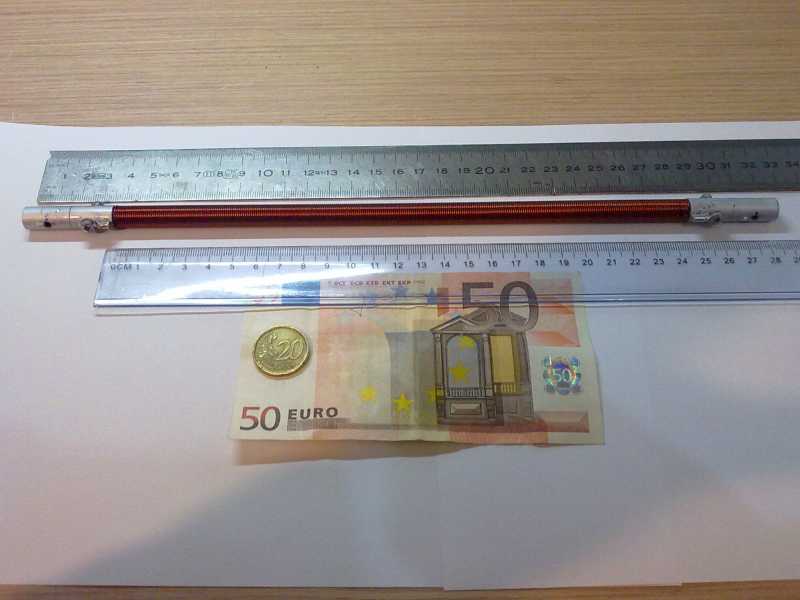

En esta foto puedes apreciar como la longitud de la bobina es de 24,5cm en vez de los 22,5cm que menciono con anterioridad. Esto tan solo influye en la longitud física de la antena, a mayor longitud de bobina menor longitud de antena.

Ok,
Entiendo entonces que con la varilla de 28,5 de largo, me debe de quedar la bobina a 22,5 y lo que sobra a ambos lados va metido en el tubito de aluminio con sus tornillos

Correcto entonces. la medida de 28,5 es aprox.. sirve algo que tenga por lo menos dos centimetros mas a ambos lados que la longitud necesaria para la bobina (22,5)

Muchas gracias... voy a ver el material que tengo y me pongo a ello

Un saludo
y gracias..

EA4EP

Ok, así mismito es
En los extremos de la bobina deberá de sobrar unos 2cm por lado para poder empatar con el tramo de aluminio y perforar para fijar la tornillería.
Yo, en mi caso he probado las dos medidas de bobina la de 22,5cm y la de 24,5cm (tengo hechas dos de cada) y las diferencias son la longitud de la antena y que la resonancia se estrecha un poco con la bobina de 24,5cm.
Pero tampoco es una cosa muy exagerada.
