Mini-Dipolo Rígido 7MHz autoconstruido

Página 1 / 2
EB1DJ
Mensajes: 125
#13958  - 24 febrero, 2011 22:09

Aqui os dejo los enlaces de los vídeos grabados sobre la primera prueba con este minidipolo rígido autoconstruido.

1ª PARTE:

2ª PARTE:

El minidipolo rígido, está construído sobre una longitud física de 4m aproximadamente.(2m por cada brazo, apróx).

El diseño está basado en las antenas helicoidales-monobanda de móvil, tipo Hamstick (WORKMAN, MFJ, JETSTREAM...)

Para su construcción se ha utilizado tubo de aluminio de diferentes diámetros, desde 10mm, 8mm y 6mm, de tal forma que los tubos de aluminio sustituyen la parte helicoidal de las mencionadas antenas monobanda y tan solo se aprovecha la longitud física del devanado helicoidal y el mismo devanado de espiras de la bobina de las antenas de móvil, pero variando su diámetro original de 10mm por 8mm. (Al no encontrar una varilla maciza de fibra de 10mm de diámetro para devanar las espiras, he tenido que utilizar una de 8mm).

La prueba de esta antena ha sido realizada desde uno de mis lugares favoritos para hacer radio en compañia del buen amigo Martín EB1ANA, en el Mirador de Valle-Inclán (Curotiña) en el monte de A Curota a 360m ASL, situado al Suroeste de la provincia de A Coruña, en la localidad de A Pobra do Caramiñal. Un paraje con unas vistas afortunadas sobre la Ría de Arousa en dirección Sur y Este, (desde el cual se pueden observar las Islas Cies, Ons, Sálvora, Arousa, Noro, Vionta, Cortegada y Malveira.) y dirección Noroeste vemos el Cabo Finisterre y el océano Atlántico.

La verdad es que la propagación en la banda de 40m no estaba demasiado generosa este día, pero aún así, el resultado de los controles recibidos fué más que satisfactorio, ya que todavía tengo que pulir unos pequeños detalles.
La antena estaba instalada sobre un mástil de Televés de 2,5m y sujeto a un soporte tipo pie de micrófono, la potencia que he utilizado ha sido la que entrega el transceptor que llevo instalado en mi vehículo (ICOM IC-7000), unos 100W y el resultado de ROE que he obtenido al primer ajuste de la antena ha sido de 1:1 en la frecuencia de 7.100KHz, obteniendo una resonancia desde 7.060KHz hasta 7.180KHz sin sobrepasar el 2:1 de ROE. (Ahora toca conectar el Analizador de Antena y comprobar las medidas).

Saludos cordiales a tod@s y espero que os guste este pequeño cacharreo antenístico.jejejeje.

EB1DJ - Alex
Grid: IN52MO
D.M.E: 15.067

ResponderCitar
Inició el tema
EA4FSD
Mensajes: 309
#139131  - 25 febrero, 2011 08:38

Hola Alex, soy Javier (EA4FSD), podrias enviarme mas detalles sobre el dipolo, espiras de las bobinas, detalles constructivos, calculos en los que te has basado para adaptarlo a otras bandas, etc., y si has hecho ya las pruebas con el analizador de antenas, los resultados que has obtenido.
Mi correo es ea4fsd@gmail.com

Un saludo y gracias por adelantado.
Javier

EA4FSD / EA1856URE
EA-QRP#424
G-QRP#10585

72, 73 y buen DX.

Javier
EA4FSD / EA1856URE
72, 73 y buen DX!

ResponderCitar
EC7K
 EC7K
Mensajes: 135
#139181  - 25 febrero, 2011 11:17

hola alex pues la verdad que yo como el colega jaiver
te pediria que me enviaras la informacion para ver su construccion ya que tengo algo de aluminio que asi hago algunas pruevas.
te dejo mi e-mail ec7abv@live.com

gracias y un saludo

ResponderCitar
EA4FTP
Mensajes: 192
#139132  - 25 febrero, 2011 14:48

Buenas tardes, Alejandro

Si no es mucha molestia yo quisiera los detalles del dipolo, me encanta juar con antena y siempre estoy construyendo todo lo que llega a mis manos.

Dipolo rígido para la banda de 40 m. ya construí uno pero tenia un ancho de banda muy estrecho y por lo que veo den las fotos la prueba realizada por ti, no le das mucha altura.

Muchas gracias

EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
EA3EAE
Mensajes: 123
#139253  - 25 febrero, 2011 15:54

Hola a todos, buenas tardes.

Alex, ¿porque no pones los datos en este hilo y, además de ahorrarte trabajo, nos enteramos todos?

Gracias. 73 de EA3-EAE

EA3-EAE JOAN, GIRONA
EA3EAE@ure.es

ResponderCitar
EA4CM reaccionó
EB1DJ
Mensajes: 125
#139133  - 25 febrero, 2011 16:13

Hola y saludos a tod@s, me alegra que os haya gustado.:woohoo:

En cuanto termine de pulir los pequeños detalles de este mini-dipolo, os comentaré a través de este medio sus medidas (longitud de los elementos,bobina...etc), trataré de ser lo más explicativo e ilustrativo posible, para ello realizaré unas cuantas fotografías y un dibujo-esquema,ok?.
Por lo de testear el dipolo con el analizador de antenas, estoy a la espera de verme con un colega que tiene uno y poder comprobar sus características, en breve tendreis noticias.

Gracias a tod@s por vuestro interés.

EB1DJ - Alex
Grid: IN52MO
D.M.E: 15.067

ResponderCitar
Inició el tema
EA4FSD
Mensajes: 309
#139263  - 25 febrero, 2011 16:24

Gracias a ti Alex por tu pronta respuesta.
Espero, al igual que el resto, supongo, tus noticias.

Un saludo.

Javier Alcaide Fernandez
EA4FSD / EA1856URE
EA-QRP#424
G-QRP#10585

72, 73 y buen DX.

Javier
EA4FSD / EA1856URE
72, 73 y buen DX!

ResponderCitar
EA1AL
Mensajes: 1523
#139134  - 26 febrero, 2011 12:25

Sólo dos comentarios, antes de conocer los detalles que se han ido preguntando:

1.- Estaría muy bien probar el rendimiento a otras alturas. Se me hace corta la longitud de un sólo mástil.
2.- Los tensores se quedan cortos en su función. Quizá deberían anclarse algo más arriba en el mástil y, sobretodo, más lejos del centro del dipolo, de manera que no caigan tanto los brazos. Ya comprendo que no es fácil, dada la sección de los tramos empleados.

En todo caso, felicitaciones por el invento y muchas gracias por compartirlo con todos.

73, Manuel (EA1DPP)

73 & DX, Manuel

ResponderCitar
EB1DJ
Mensajes: 125
#139135  - 26 febrero, 2011 15:08

Hola Manuel (EA1DPP), tienes toda la razón y de hecho este fin de semana realizaré la prueba del mini-dipolo sobre un mástil a 4m de altura(espero que el tiempo me acompañe), por el tema de los tensores, jiji, es lo que tenía a mano en ese momento, como digo en la introducción es la primera prueba y todavía falta pulir pequeños detalles como este por ejemplo.
Ya casi tengo terminado el esquema de montaje con sus medidas,partes y componentes... haber si mañana lo termino y puedo subirlo.

73´s para tod@s.

EB1DJ - Alex
Grid: IN52MO
D.M.E: 15.067

ResponderCitar
Inició el tema
EB1DJ
Mensajes: 125
#139136  - 27 febrero, 2011 17:29

B) Hola de nuevo a todos.
Esta mañana he estado probando nuevamente el "Mini-Dipolo Rígido", después de haberle realizado una pequeña modificación en los tramos finales, he sustituído las varillas de aluminio de 6mm por unas de 4mm de aluminio macizo. Esta vez el dipolo lo he montado sobre un mástil a unos 4m sobre el suelo y a 360m ASL desde la misma situación geográfica que la vez anterior. También he comparado el rendimiento en TX/RX de este Mini-Dipolo con una antena de móvil monobanda Workman para 40m instalada en mi vehículo y los resultados han sido que la estación con la cual he mantenido QSO para los controles de señal (EA1CZG - Eduardo), el cual también estaba en móvil a unos 60Km dirección Norte desde mi situación, utilizando también una antena Workman para 40m y Transceptor ICOM IC-7000 conseguía recibirme con señales 5/7 con el "Dipolo" y 5/9 QSB con la antena vertical de móvil, vamos que nos escuchabamos mejor de antena vertical a antena vertical, que cosas tiene la vida :blink: jiji. Cabe destacar que durante las pruebas, tanto Eduardo EA1CZG como yo, teníamos toda la banda de 40m completamente congestionada por estaciones "no peninsulares" que estaban realizando un Contest y además Doña Propagación estaba muuuy larga!!. Pero bueno, quedo completamente satisfecho con el resultado del cacharreo artístico-antenístico.
Aqui os dejo el esquema-dibujo con las características del Mini-Dipolo y una serie de fotografías con los detalles.
Espero sea de vuestro agrado.
73´s Cordiales y Buena Radio!.

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/3759/EsquemaMini-Dipolo7MHz.rar

EB1DJ - Alex
Grid: IN52MO
D.M.E: 15.067

ResponderCitar
Inició el tema
EB1DJ
Mensajes: 125
#139137  - 27 febrero, 2011 17:33

A ver si
[attachment]Esquema-Dibujo Mini-Dipolo 7MHz.bmp[/attachment]
ahora sale, si no el que lo quiera me mande un mail a eb1dj@ure.es

EB1DJ - Alex
Grid: IN52MO
D.M.E: 15.067

ResponderCitar
Inició el tema
EA1RG
Mensajes: 250
#139138  - 27 febrero, 2011 18:50

Hola Alex:
Felicidades por el trabajo antenístico.
73s
José Manuel

¿Quién soy? Un loco que se sube a torres.

ResponderCitar
EB1DJ
Mensajes: 125
#139459  - 27 febrero, 2011 18:56

Hola José Manuel, muchas gracias!
Estoy tratando de subir el esquema del dipolo en archivo tipo JPG ó en GIF pero me dice que no se puede subir (Archivo adjunto Esquema-Dibujo Mini-Dipolo 7MHz.gif no encontrado y la verdad es que no sé porque, ¿Podría ser por el tamaño de la imagen?, ocupa 4,47MB y lo he realizado con el PAINT de Windows.
Si alguien puede hecharme una mano estaría muy agradecido ya que me gustaría compartir este tema al 100% con todos vosotros.
Graciñas!
[attachment]Esquema-Dibujo Mini-Dipolo 7MHz.gif[/attachment]

EB1DJ - Alex
Grid: IN52MO
D.M.E: 15.067

ResponderCitar
Inició el tema
EA5HVH
Mensajes: 704
#139461  - 27 febrero, 2011 20:40

puedes pasarlo a pdf y lo pones por aqui. Si no sabes como hacerlo me mandas la imagen a mi correo y la pongo yo en pdf.

Un saludo

ResponderCitar
EB1DJ
Mensajes: 125
#139470  - 27 febrero, 2011 21:49

Ok, muchas gracias por la info Ricardo EA5HVH.
He utilizado el programa PDF Creator para convertir el archivo, espero que ahora lo podais ver.
Saludos.
https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/3759/Esquema-DibujoMini-Dipolo7MHz.pdf

EB1DJ - Alex
Grid: IN52MO
D.M.E: 15.067

ResponderCitar
Inició el tema
EA3EAE
Mensajes: 123
#139139  - 28 febrero, 2011 16:22

Buen trabajo Alex. Enhorabuena

73 de EA3-EAE

EA3-EAE JOAN, GIRONA
EA3EAE@ure.es

ResponderCitar
EA1AL
Mensajes: 1523
#139543  - 28 febrero, 2011 19:15

Alex:

He sumado la longitud de todos los tramos del esquema y me da un total de 3m y 52cms por brazo, sin contar la mitad de la caja de plástico central. Eso son bastante más de los 2 metros que anunciabas al principio y bastante menos de los aproximadamente 10 que supondría un cuarto de onda.

Quizá las pruebas deberían ser hechas con más estaciones y a distancias diferentes. Tiene todo el sentido que tengas mejor resultado con antenas TX/RX vertical/vertical. No aclaras si has notado alguna diferencia por el hecho de cambiar la altura del mástil, en mi opinión factor crítico.

En todo caso, felicitaciones por la brillante construcción y por tu generosidad al compartir cada paso que das.

73, Manuel (EA1DPP)

73 & DX, Manuel

ResponderCitar
EB1DJ
Mensajes: 125
#139563  - 28 febrero, 2011 21:33

Hola Manuel (EA1DPP), pues la verdad es que me colé al comentar la longitud del dipolo, es correcto, son unos 3,5m por brazo. En cuanto al tema de si he notado diferencias al tenerlo instalado más alto pues la verdad es que no he apreciado ninguna, la ROE seguía siendo la misma y el ancho de banda pues también. Completamente de acuerdo que las pruebas debería de haberlas realizado con más estaciones, pero la verdad es que este domingo la banda de 40m estaba muy saturada por estaciones en contest y la propagación demasiado larga, pero aún así, el s-meter de mi ICOM IC-7000 no bajaba en ningún momento de S9,además de escuchar una gran cantidad de estaciones europeas en concurso también escuché a algún que otro corresponsal EA,aunque con señales débiles en la vertical y en el dipolo, bastante interferidas por los splatters, pero dadas las condiciones no me animé a llamar, aunque creo que si lo hubiera hecho seguro que me escucharían. Comentar, que como es lógico, si aprecié que con el dipolo daba la sensación de recibir menos ruido de fondo que con la vertical, pero ya digo que la banda estaba desbordada en el segmento de fonía.
Si durante esta semana me es posible, volveré a realizar alguna prueba ya que seguramente tendré mejor ocasión para comparar rendimientos.

Saludos cordiales y me alegra que os haya gustado.

EB1DJ - Alex
Grid: IN52MO
D.M.E: 15.067

ResponderCitar
Inició el tema
EB1DJ
Mensajes: 125
#139575  - 1 marzo, 2011 22:12

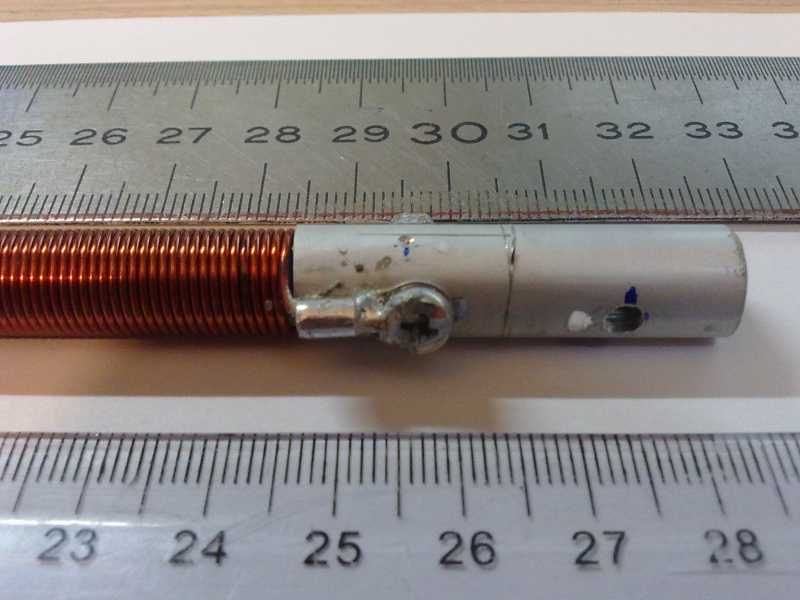

Hola de nuevo a todos, dada la aceptación recibida por vuestra parte sobre este cacharreo antenístico, aqui os dejo algunas fotos con más detalle sobre la construcción de las bobinas.

MATERIAL PARA LA CONSTRUCCIÓN DE LAS BOBINAS ;

- Hilo de Cobre Esmaltado 1mm de sección.
- 2 Varillas de Fibra de Vidrio de 8mm de sección y 28,5cm de largo cada una.
- Nº de Espiras: 275 a lo largo de 24,5cm.

[attachment:10]Detalle 9 Bobina.jpg

[attachment:11]Detalle 10 Bobina.jpg

EB1DJ - Alex
Grid: IN52MO
D.M.E: 15.067

ResponderCitar
Inició el tema
EA3EAE
Mensajes: 123
#139140  - 3 marzo, 2011 14:01

Hola al Foro. Soy EA3-EAE

Una pregunta para Alex.

En tu última intervención dices:
"hilo esmaltado de 1 mm de sección"
"2 varillas de Fibra de Vidrio de 8 mm de sección"

¿Es esto correcto? ¿No son de diámetro?

73 de EA3-EAE

EA3-EAE JOAN, GIRONA
EA3EAE@ure.es

ResponderCitar
