¿Como instalar doble bazooka para 40 y 80m?

Yo tengo una autoconstruida para 40 con cable de 75ohm de antena de TV.

Para las medidas, calculas la longitud de 1/2 onda teniendo en cuenta el factor de velocidad del cable.

Longitud del dipolo = (150/Frecuencia en MHz) x Factor Velocidad

-Las puntas de la antena llevan el vivo y la malla cortocircuitados.

-El vivo pasa de una punta a otra sin cortarlo

-La malla se corta en el centro del cable, y la malla de un ramal va al vivo y el otro a la malla de la bajada.

Por último, agregué unos pequeños latiguillos de hilo de 1'5mm2 de hilo eléctrico a las puntas de cada rama (dónde están conectados la malla y el vivo) para el ajuste de la resonancia. Es evidente que si te resuena por debajo de la frecuencia a la que lo calculaste, tendrás que acortar las puntas y volver a cortocircuitar.

Se supone que cuanto más largo sea el tramo de coaxial, como dicen de esta antena, será menos ruidosa, tendrás mayor ancho de banda y mejor te sabrá el café. Y claro, más cortos serán los latiguillos.

Saludos.
Arturo, EA7JHQ.

EA7JHQ escribió:

Yo tengo una autoconstruida para 40 con cable de 75ohm de antena de TV.

Para las medidas, calculas la longitud de 1/2 onda teniendo en cuenta el factor de velocidad del cable.

Longitud del dipolo = (150/Frecuencia en MHz) x Factor Velocidad

-Las puntas de la antena llevan el vivo y la malla cortocircuitados.

-El vivo pasa de una punta a otra sin cortarlo

-La malla se corta en el centro del cable, y la malla de un ramal va al vivo y el otro a la malla de la bajada.

Por último, agregué unos pequeños latiguillos de hilo de 1'5mm2 de hilo eléctrico a las puntas de cada rama (dónde están conectados la malla y el vivo) para el ajuste de la resonancia. Es evidente que si te resuena por debajo de la frecuencia a la que lo calculaste, tendrás que acortar las puntas y volver a cortocircuitar.

Se supone que cuanto más largo sea el tramo de coaxial, como dicen de esta antena, será menos ruidosa, tendrás mayor ancho de banda y mejor te sabrá el café. Y claro, más cortos serán los latiguillos.

Saludos.
Arturo, EA7JHQ.

Muchas gracias por responder, pero tengo dudas al aplicar la formula:

Me da 16,9 metros, suponiendo que 0,8 es el factor de velocidad y que 7,100 es la frecuencia... Mi duda es la siguiente esos 16,9 metros es la longitud TOTAL del dipolo, con las dos puntas???

Perdona pero es que no lo tengo claro! Gracias de nuevo por tu ayuda! 73

Hola,

Usa esta calculadora que es muy explicativa de las medidas

calculadora

Un saludo.

Javi - EA1EVR -

EDITO:Intenté colgar una imágen pero me da error.

Saludos

Muchisimas gracias Antonio, muy amable!... Me quedo con tu número y hablamos. 73`s

Hola:
La verdad tengo dudas de tu pregunta. Aunque te refieres a la instalación, luego os pasáis a la construcción. Yo te puedo comentar de la instalación de la mía. La compre, la doble bazooka para 80 y 40 mtrs.,en un viaje a USA. La coloque en V invertida sobre un mástil de unos 10 mtrs. De altura y los extremos como a un metro del suelo. El rendimíento, en un casco urbano, es sencillamente espectacular. Con el acoplador del TS-2000 acoplo sin problemas en todas las bandas, menos en160 mtrs. Por tanto, antena totalmente recomendable para lo que es.
Salu2, de Jabí.

EA2ARU escribió:

Hola:
La verdad tengo dudas de tu pregunta. Aunque te refieres a la instalación, luego os pasáis a la construcción. Yo te puedo comentar de la instalación de la mía. La compre, la doble bazooka para 80 y 40 mtrs.,en un viaje a USA. La coloque en V invertida sobre un mástil de unos 10 mtrs. De altura y los extremos como a un metro del suelo. El rendimíento, en un casco urbano, es sencillamente espectacular. Con el acoplador del TS-2000 acoplo sin problemas en todas las bandas, menos en160 mtrs. Por tanto, antena totalmente recomendable para lo que es.
Salu2, de Jabí.

Hola buenas tardes me podrias comentar la marca de esta antena y si se puede comprar en EA .Queria instalar una para sustituir la windom que tengo 40/10 y ver si puedo ganar en calidad de recepcion y amortiguar el ruido que capto con esta sobre todo en las bandas mas bajas.Saludos Jose.

Hola Foro.

A lo mejor esto os sirve.

73.....

Guillermo. EA6-xD

La mía la compre en:
http://www.ultimax-antennas.com/BAZOOKAS.html

Sobre 100 euros, comprado allí, claro. Aquí, costara un poco más...
Pero repito, 100x100 recomendable.

Gracias por tu respuesta he mirado esta pagina la medida que hace es de 103
feet que convertidos a metros sale unos 31.394m .Entiendo que seria por cada
rama del dipolo o la medida total.¿Me puedes comentar esta cuestion?.Yo tengo
ahora la windom a 9 metros de altura y las puntas a 3 metros y me mide 20 metros en total.Me puedes decir si te dio muchos problemas para ajustarla.
Saludos Jose.

Exacto. La longitud TOTAL es de 31mtrs y pico. Son 15 mtrs y un poco por rama. Yo lo tengo en V invertida en un mástil a 12 mtrs. De altura y los extremos como 1 mtrs. del tejado. Impresiones: para mi, totalmente recomendable.
73,s de Jabí, ea2aru.

Aprobechando el hilo, que medidas serian para 40m?
las de un dipolo normal de hilo?
Utilizando cable coaxial se mejoraria?
73s
Pepe

Gracias por tu respuesta EA2ARU y Josu Andoni EA5GVU os comento que la ULTIMAX 40 80 solo he encontado la web de USA pero hay que valorar los gastos de portes y aduanas.Gracias Josu por tus indicaciones y esquema este proximo mes
tratare de hacerla y probarla.Saludos Jose.

hola seria posible hacerla para 30 y 80 m ?

EA7YY escribió:

hola seria posible hacerla para 30 y 80 m ?

Hola Jorge.
Claro que se puede hacer para esas bandas, variando algunas medidas.

Saludos

EA7YY escribió:

hola seria posible hacerla para 30 y 80 m ?

Hola Jorge, hace tiempo le pedí a EB2GAI un esquema de esa antena y el la publicó en el foro de ure , te pongo el enlace, espero que te sea de utilidad, yo no llegué a hacer la antena.
Un saludo 73
http://www.ure.es/foro/6-tecnico/222484-dipolo-3080m-acortado.html?limitstart=0

Buenos dias,

Tengo desde hace 5 años una Ultimax bibanda 40/80 y quiero comentarte que las que fabrica en serie suelen estar ajustadas para los segmentos USA de estas bandas. Por eso te recomiendo que si la vas a pedir, contactes antes con el propietario de Ultimax y le indiques que la quieres para el segmento en EA, son algo más largas. Aqui puedes leer mi aventura con esta antena:

http://www.ea2ok.com/2011/02/antena-ultimax8040.html
http://www.ea2ok.com/2011/03/por-fin-recibi-la-nueva-antena.html
http://www.ea2ok.com/2011/03/primeras-pruebas-de-la-ultimax8040.html
http://www.ea2ok.com/2011/06/por-fin-llego-la-ultimax.html

Por otra parte comentarte que hace un tiempo estuve intercambiando informacion sobre esta antena con los chicos de "Cuco" y si no me equivoco ellos llegaron a fabricar un modelo similar para 40/80, que seguramente te saldrá más económico. No pierdes nada preguntándoles.

http://cucoteam.blogspot.com.es/

Hola voy a probar de hacer esta antena

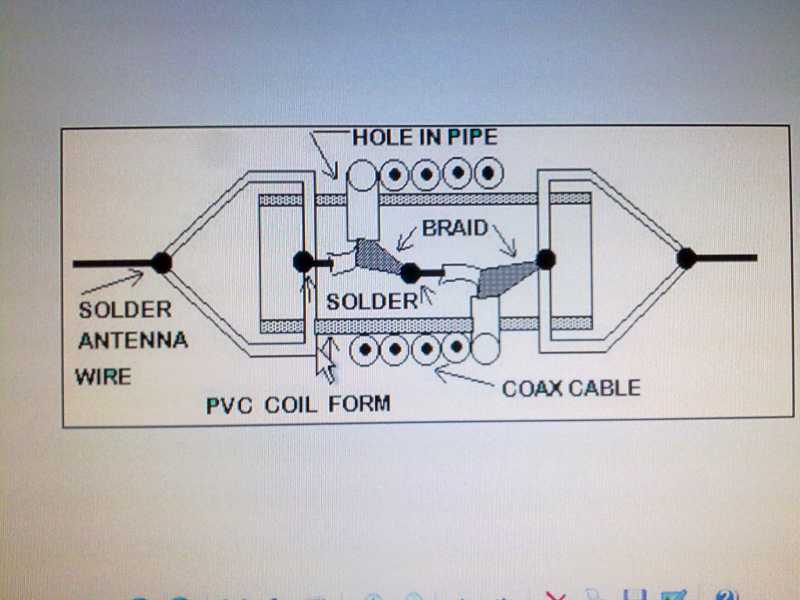

Que diámetro tienen las trampas de la foto para las 16 vueltas ? para que este mejor en cw que resonancia de la trampa ?.... la pienso hacer con cable hyperflex , me parece mas fuerte que el rg 58 .

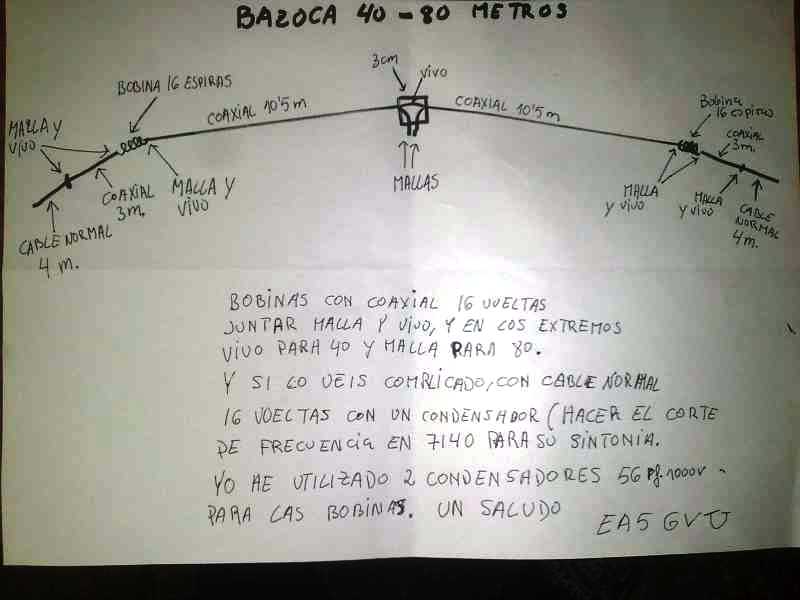

Es el único dibujo con explicaciones que encontré por la red

Gracias.........Lute

Hola mas dudas
Al tener este cable 0,87 de factor de velocidad las medidas serian las mismas ?

Gracias........Lute
