antena delta loop

Aquí te dejo el enlace de la me construí yo hace unos meses:
http://ea4ghb.net46.net/ea4ghb_files/DELTA%20LOOP%20ARTICULO.pdf
Esta pensada para 20m. pero quizá te pueda servir, corrigiendo medidas claro.
un saludo:
Alberto-EA4GHB
http://ea4ghb.net46.net/index.htm

Buenas noches. Gracias de antemano por vuestras respuestas.La medida de 43,38 es la que yo calcule para la banda de 40 metros asi mismo y con la ayuda de un balum de relacion 6 a 1 que ya contrui espero trabajar en sus frecuencias armonicas.El echo de colocar la antena en horizontal es debido a que tengo un tejado bastante agradecido para estos menesteres y pienso que la antena colocada de esta manera mejoraria los resultados a si la pusiese como triangulo pero en un plano vertica.La forma de alimentarla seria con el citado balum y en un vertice.Asi de esta manera espero reducir un poco el ruido ambiental que hay en la ciudad que es brutal y poder trabajar los 40 metros ya que con la antena que dispongo que es una mfj 1798 aunque viene para trabajar esa banda, su resonancia es muy estrecha como todas las verticales.Como dije anteriormente muchas gracias por vuestros comentarios
EA!DAL

Hola,

Bueno, desde mi humilde opinión, lo mejor es simular con un programa lo que uno tiene pensado, para tener una idea aproximada de lo que se va a encontrar, y luego llevarlo a la práctica y confirmar los resultados.

Un detalle, cualquier bucle, loop, delta, cúbica, etc de un solo elemento siempre va a rondar los 100-200 OHm en su frecuencia de resonancia y múltiplos, aproximadamente.
Por lo tanto, un balun 2:1 o 4:1 sería ideal.

Todo varía según donde se alimente, altura al suelo, forma del bucle...

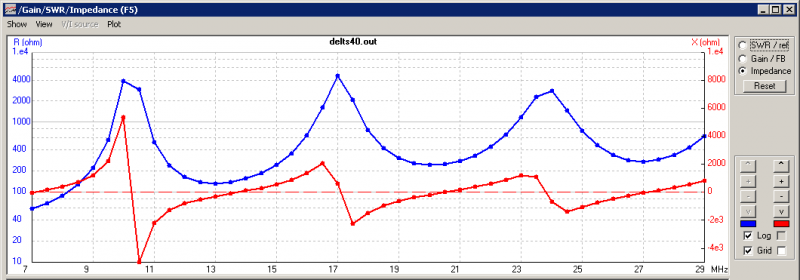

Un ejemplo:

La línea roja fina horizontal son 112 OHm.
Luego la línea azul es la resistencia [strike]impedancia[/strike] y la roja gruesa es X, la reactancia (cuando X=0 hay resonancia).

Se ve como la línea roja gruesa pasa por encima de la línea roja horizontal en 7, 14, 21 MHz (y alguna otra más), esos son frecuencias de resonancia.
En esas frecuencias de resonancia presenta una impedancia de 57, 155 y 188 OHm.
Por lo que en 7 MHz no haría falta nada, en 14 haría falta un 3:1 y en 21 casi un 4:1
En la práctica puede que con un balun 2:1 y el acoplador automático de la radio ya cubras las tres bandas. Es cosa de probar alimentando en diferentes sitios el bucle.

Esto solo es una simulación de un caso determinado, no tomarlo como una biblia.

73, Máximo - EA1DDO

Tienes razón. Se me fueron las ideas.
Gracias

Gracias a todos por vuestras respuestas, para mas exactitud Maximo la delta loop la pienso colocar en posicion horizontal siendo un triangulo mas menos isosceles. Para que te ubiques un vertice orientado a 20 grados otro a 305 grados y el resto cerrando el triangulo. toda la antena estara sobre 2 metros sobre el tejado al borde del alero y el lado largo osea la hipotenusa estara a 25 metros de altura. la antena tengo pensado alimentarla en el vertice de 305 grados. ¿que os parece ?

EA1DAL escribió:

la delta loop la pienso colocar en posicion horizontal...¿que os parece ?

Depende de lo que quieras hacer.
Mi primera antena fue ese tipo, pero ajustada para 80 metros, y hasta que la quité y puse unos dipolos de media onda no fui capaz de hacer nada que se pudiera considerar DX.

Por el contrario, para hacer comunicados a corta y algo de media distancia puede valer. Tiene el ángulo de radiación muy alto.

Pruebala, la inversión en cobre es poca y así saldrás de dudas.

Otra cosa sería ponerla en posición vertical.

Un saludo.

Precisamente por este ángulo elevado de la configuración horizontal suele llamarse a estas antenas "calientanubes".

Ya ten han dado la clave: que uso quieres dar a esa antena?. Para DX no es lo mas adecuado, sin duda.

A mi estas antenas me gustan mucho puestas en vertical: solo una caña para el vertice superior y un par de cuerdas para tensar los 2 inferiores, atadas al suelo. Para adaptar, uso un coaxial de 75 ohm, convenientemente cortado. Si no pesa mucho, no hace falta ni soporte para el coaxial, se aguanta solo con la tension de la caña. Alimento en uno de los vertices inferiores o bien a un cuarto de onda sobre uno de los lados verticales. Todo ello, para uso en portable.

73, Manuel (EA1DPP)

EA1DAL. Gracias a todos por vuestro interes, pero lo que me estais contestando no era lo que yo tenia previsto jajaja. El principal motivo de esta antena es el dx y la reduccion de ruido de la ciudad pero por lo que me estais indicando no es la mejor posicion la horizontal para esta antena.Otra posibilidad que se me ocurre y de la cual tengo entendido sea la de triangulo pero colocado en vertical con la punta hacia arriba y colocando la alimentacion en un vertice inferior asi se consigue polarizacion vertical pero con un angulo bajo. "YA ME DIREIS" El unico problema es que en este caso la antena tendria que ser mas pequeña osea de 21metros mas menos y bandas de 18 15 12 10 siempre y cuando resuene.

Con un acoplador remoto a pie de antena va desde 80 a 6 mts con 21 mts de hilo.
Saludos
Paco Sena
EA7JGZ
