Antena de marina

Si aguantan en un pesquero durante años, creo que ya es buena prueba de fuego .

De todas formas, las puedes arriostrar con alguna cuerda sintética.

Gracias por tu respuesta, eso pensaba yo...realmente el miedo es por las tormentas, pero no creo que haya problema.

Saludos.

Miedo a las tormentas..Por el material de fibra de vidrio...!!

¿Te refieres a los rayos y posible descargas eléctricas?

Si es así, no tengas miedo por la fibra. No debe haber ningún problema por ello. No es ni conductora ni semiconductora.

Un saludo

Manolo

EA7HAE

OK, pues perfecto entonces. Despues de mirar por ahi, lo peor para las tormentas electricas es la fibra de carbono no la de vidrio.

Por lo tanto parece que no debe haber ningun problema...

Gracias.

Saludos.

El tubo fibra no,pero la Ant.Que lleva en su interio si...

Alejando, como ya ha quedado claro, el “aguante” y los riesgos, solo me queda apuntar (por si no lo has tenido en cuenta) que, como todas las verticales, precisa de una buena tierra. En los barcos, van más que “sobradas” de masa, y de ahí su buen rendimiento. Las que se instalaban en tierra para el Servicio Marítimo, llegaban a tener hasta doce metros de longitud, y el plano de tierra se configuraba con un montón de anillos concéntricos de grueso cable de cobre.

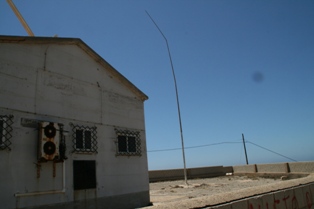

La de la foto, es de la estación costera de Cabo de Gata, se instaló hace más de 25 años, y está abandonada, al igual que la estación, desde hace más de 10.

Saludos

Elías/EA5YQ

Respondido por: EA4AES

OK, pues perfecto entonces. Despues de mirar por ahi, lo peor para las tormentas electricas es la fibra de carbono no la de vidrio.

Por lo tanto parece que no debe haber ningun problema...

Gracias.

Saludos.

El soporte de la antena será de fibra que no es conductora, pero dentro se encuentra el metal radiante, hilo de cobre, acero, aluminio, etc.

Saludos

Hola.

Este tipo de antena vertical, se usa frecuentemente en naútica como ya se sabe. Tanto en buques de navegación en zona costera, y también en buques de navegación transoceánica. Son bastante fuertes y resistentes a las inclemencias del entorno marino que es especialmente agresivo. Las hay que cruzan el Cabo de Hornos y algunas hasta navegan por los "Cincuenta Rugientes" ( 50º Sur) cerca ya de la Antártida.

La fibra de vidrio, en si misma, tiene un alto valor de coeficiente dieléctrico (se usa también para fabricar aisladores eléctricos), por lo que ayuda a mantener más estables las condiciones eléctricas de funcionamiento, del radiante interior con su entorno atmosférico exterior.

En el mar caen rayos con mucha frecuencia. Y siempre es mejor que no te caiga ninguno a ti, claro está. Pero si le cae a la antena, un impacto directo, muy probablemente desaparecerá de la faz de la tierra, volatilizada. Piensa que NO ES UN PARARAYOS, evidentemente.

Como bien nos ha comentado ya Elías, es importante para el rendimiento radioeléctrico en instalación terrestre, el asunto de los planos de tierra, contra-antena, y etc... además del acoplador automático. Ya ves que hay algunas estaciones con antenas de este tipo, funcionando tierra adentro. Algunas parecen mástiles de bandera, más que antena. Y otras están ubicadas en todo lo alto de una sierra.

Ya nos contarás como te va el asunto cuando la montes.

Un saludo y suerte.

Manolo

EA7HAE

Acabamos de instalar una antena vertical aperiódica de 12m de altura, similar a las que se utilizan en los barcos, en el QTH de EA2EOW. Como soporte hemos utilizado un robusto mástil Spiderbeam de fibra de vidrio y un acoplador remoto SG-320. El mástil de fibra de vidrio se soporta en un más de acero de 2'' de 1,60m que incluye un brazo de 1m para una antena vertical de V/UHF. El conjunto está fijado con tres riostras de cuerda Mastrant P3 a 6m de altura con una fijación en el suelo a 120º de 2,20m.

Las pruebas que he hecho con una VNA indican que el acoplador podrá ajustar la impedancia que presenta la antena en el punto de alimentación de un cable Ultraflex 7. La antena está todavía sin probar pero esperamos un rendimiento aceptable en las bandas entre 80m y 10m con seis radiales que actúan de contraantena de seis metros cada uno. Es el máximo que hemos podido poner en la plataforma de cemento del hueco de la escalera y ascensor en un edificio de cinco plantas con tejado de zinc.

¡¡¡ QUE BUENA PINTA TIENE ESA INSTALACIÓN !!!

Arsenio, ¿habéis conectado la masa del sistema o del acoplador al tejado de zinc?

Quizás sería una buena idea para mejorar el plano de tierra. Casi como si fuese la cubierta metálica de un buque (pero sin agua salada debajo).

Un saludo y gracias por las estupendas fotos.

Manolo

EA7HAE

yo los conocía como los 40 bramadores. Qué curioso. Yo tengo instalada una de estas Shakespeare de 7 metros y funciona bastante bien pero necesita plano de tierra importante o buenos radiales. Con ATU cg 3000.

Bueno... probaremos conectar algún radial al tejado de zinc de forma experimental, es accesible y están sujetos por espárragos M8, asi que con unas tuercas se puede, sin embargo no creo que eso mejore mucho el rendimiento. El rendimiento de cualquier antena vertical se basa en el plano de tierra. Sobre el papel, lo ideal sería un mínimo de 16 radiales de una longitud equivalente a un cuarto de onda de la banda más baja, y con una altura mayor que otro cuarto de onda. Eso, casi nunca es posible colocar en cualquier tejado.

Entre lo ideal y lo útil hay un largo camino. Una antena como la que hemos instalado podemos esperar un rendimiento en emisión de un máximo de 40/60% y un comportamiento en recepción aceptable para DX. Es frecuente escuchar el consejo de que, en una estación de radioaficionado, el elemento en el que hay que invertir la mayor parte de los recursos es la antena. Probablemente es cierto, pero no podemos olvidar que puede ser el elemento más costoso y más limitado de todos los elementos.

Seleccionar la mejor antena que alguien pueda colocar es el resultado de manejar opciones y comparar ventajas e inconvenientes para varios tipos de instalación en función del tipo de radio que deseas hacer.

Si tienes poco espacio, un presupuesto limitado y quieres disponer de varias bandas, una antena marina o vertical aperiódica (vertical de longitud aleatoria con acoplador remoto), es un de las mejores opciones.

Respondido por: EA1NH

yo los conocía como los 40 bramadores. Qué curioso. Yo tengo instalada una de estas Shakespeare de 7 metros y funciona bastante bien pero necesita plano de tierra importante o buenos radiales. Con ATU cg 3000.

40 rugientes, 50 aulladores y 60 bramadores.

Muy buena pinta esa antena si señor. Ahora toca disfrutarla.

73s

Carlos EA7HLU

Ya lo creo que tiene buena pinta...Muchas gracias por vuestros consejos (tomo buena nota de ellos) ya os ire contando como van mis pesquisas...

Saludos

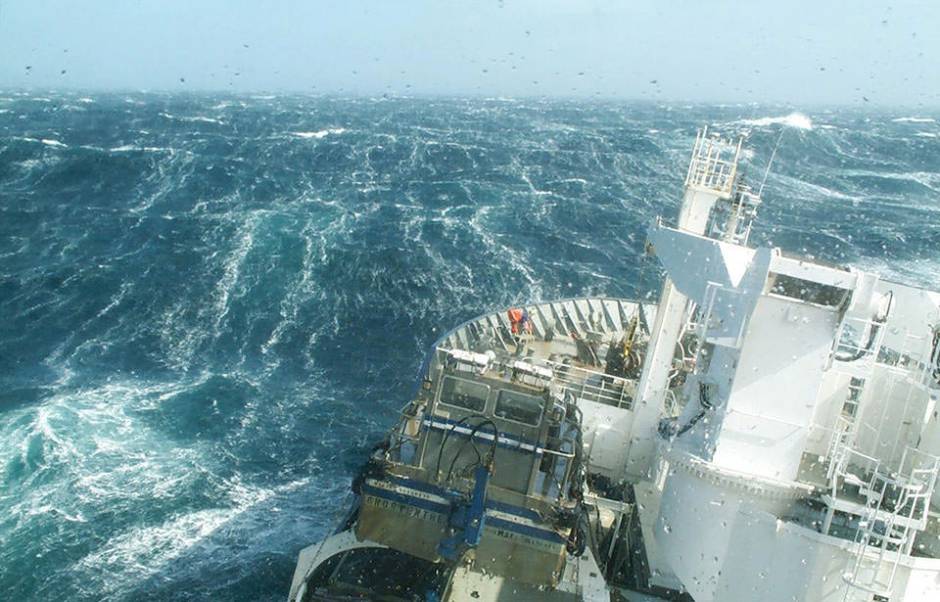

Si os fijáis, a la derecha del palo múltiple, veréis una antena de látigo, es la de parte receptora del tx/rx de OC . Este tipo de antenas, aguantan lo indecible, aunque en ocasiones quiebran a consecuencia de los "pantocazos", golpes de mar secos que hacen vibrar violentamente al barco entero.

Saludos

Elías/EA5YQ

Hola,

Yo tengo instalada en el tejado una antena marina, en concreto una Celwave KUM950, de 9,5m. de longitud, con un CG3000 y 16 radiales de diferentes medidas aleatorias (lo que me entraba en el tejado) por encima de las tejas, y estoy encantado con el rendimiento y con la tranquilidad de que ya puede soplar, que se caerá antes la chimenea que la antena  😆 .

Acopla de 160 a 6 y rinde estupentamente de 40 a 10... en 80 se comporta, en 160 a nivel de Europa se pueden hacer cosillas, y en 6, cuando hay apertutras, también me hace el servicio.

Obviamente hay cosas mucho mejores, pero para mi, valoraba más el tema de la resistencia al viento, que aquí sopla de lo lindo, y la opción de tener más o menos todo en un solo sistema radiante.

Arsenio además las vistas son estupendas

Llevo 7 años con una Shakespeare SSB 398 y con un adaptador  4:1 de EB4HRA (para poder usar con potencia 500/600w) y desde luego es una antena que da la total tranquilidad frente a las condiciones meteorológicas de cualquier grado.Si te vale de algo este fin de semana hemos tenido alerta amarilla por viento y lluvias con rachas registradas en el Cabo de Matxitxako (a 5km de mi QTH) de 135/137km/h,la antena se movía con soltura y se maneja muy bien respecto a las condiciones meteorológicas.Ademas de las diferentes ciclogenesis explosivas de los últimos inviernos.Te olvidarás y despreocuparas de la antena durante 10/12 años y más viviendo en el interior.No necesitas arriostrados de ningún tipo.

Respecto al rendimiento,yo la tengo a 1,50mts elevada y unos 8 o 10 radiales de diferentes medidas,metí retales de entre 10 y 3 metros que tenia el trastero.En 80m para EA Y F sin problema también algo de I-DL-9A-CT pero tampoco invierto mucho en esta banda ya que me interesan otras,en 40m aceptable (tengo QSOs con todos los continentes) en 20m rinde bastante bien en 17/15/12/10m e incluso en 6m estupendo (para la clase de antena que es)

No la compares con ninguna otra antena porque creo que estaría por debajo,no es que tenga una buena RX/TX pero creo que tendrás una antena mediocre y olvidate de mantenimiento y despreocupate de los temporales.

Con un acoplador tipo CG-3000 y unos radiales o una adaptación (algo más económico) el tema de contraantena será cuestion de añadir lo que puedas.

En mi caso vivo a unos 300mts del mar y si tuviera que repetir instalacion sin duda vertical marina.

Cualquier duda no dudes en preguntar.

Buena suerte con la elección.
