Receptor NRD535 parcialmente sordo.

EA3INY
Mensajes: 15
#382971  - 17 enero, 2023 11:14
Hola, tengo un problema con mi receptor NRD535, está sordo de 10 a 20Mhz en todos los modos. En Youtube he colgado un video con la anomalía.

Me gustaría saber sus opiniones sobre cual puede ser la razón del silencio. Un saludo

EA4963URE.

ResponderCitar
Inició el tema
EA1CN
Mensajes: 4339
#382973  - 17 enero, 2023 11:22
6C3261B5 B42F 4436 8397 9DB114AA119E

73. Diego

ResponderCitar
EA7AIN y EA1ETV reaccionaron
EA3INY
Mensajes: 15
#382975  - 17 enero, 2023 11:31

🤣

EA4963URE.

ResponderCitar
Inició el tema
EA4AS
Mensajes: 429
#382978  - 17 enero, 2023 12:19

Hoola buenas.

Según el vídeo, la señal se pierde en el cabezal de RF.

La Frecuencia intermedia amplifica y se oye él ruido .

Algunos equipos ( Icom por ejemplo ) disponen de tres osciladores, repartidos su función, en segmentos de banda.

Habría que ver si la frecuencia y él nivel de generacion, se corresponde.

Salud.

ResponderCitar
EA2SN
Mensajes: 3621
#382980  - 17 enero, 2023 13:09

Una simple búsqueda del manual de servicio del receptor y un somero análisis descarta los filtros del preselector (que se corresponden con otros rangos de frecuencia) y apunta al VCO2 que genera las frecuencias entre 80,455 y 90,455 MHz. Esto creo que ayuda; las generalidades, no.

jon, ea2sn

Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con ARRL-VEC /.../ 4,69BDXCC como EE2A con una vertical y 5-100 W

ResponderCitar
EA5BLP y EC5APB reaccionaron
EA1GTF
Mensajes: 2
#382985  - 17 enero, 2023 15:52

Esa averia, suena más bien a lo que te han comentado anteriormente, uno de los osciladores que lleva para ese tramo comprendido de 10 a 20 Mghz puede no estar bien o fuera de su rango de ajuste o no estar trabajando. Necesitas el manual de servicio para verificar las frecuencias del los osciladores correspondientes a cada tramo de bandas

ResponderCitar
EA1ETV reaccionó
EA5BLP
Mensajes: 538
#382987  - 17 enero, 2023 16:11

Jon acaba de precisar cuál es ese oscilador. También deja claro que está controlado por tensión.

Juan
EA5BLP
http://www.youtube.com/user/ea5blp

ResponderCitar
EA3INY
Mensajes: 15
#382988  - 17 enero, 2023 16:22

Estoy siguiendo los consejos de Jon.

Estoy comprobando los transistores tr10, tr2 del oscilador controlado por voltaje n2.

Lo que un experto hace en minutos yo necesito días.  😀

EA4963URE.

ResponderCitar
Inició el tema
EA3INY
Mensajes: 15
#382992  - 17 enero, 2023 17:41

Bueno, parece que encontré el "culpable".

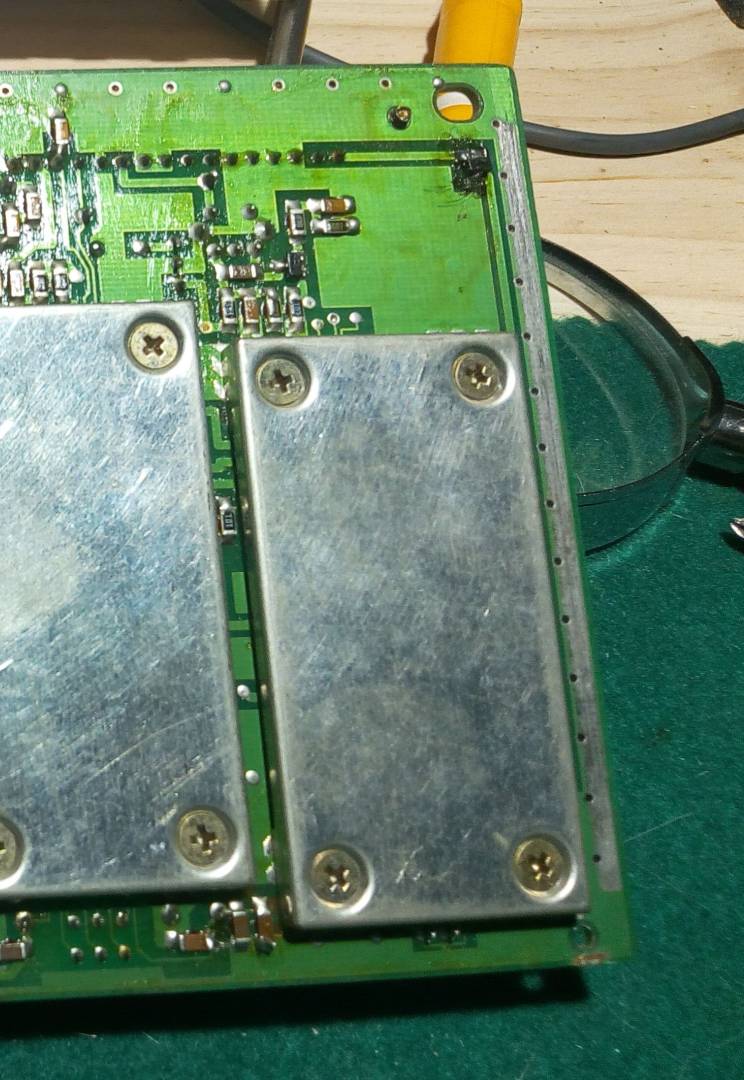

En la tarjeta CGK-127A el diodo CD8 está frito.

Es un 1SS184, he pedido algunos por ebay ya que no tengo ninguno.

En la foto, el diodo está arriba a la derecha.

Cuando haya repuesto la pieza, comentaré si ese era el problema.



IMG 20230117 172848 941~2



EA4963URE.

ResponderCitar
Inició el tema
EA3INY
Mensajes: 15
#383031  - 18 enero, 2023 18:39

Receptor reparado y funcionando perfectamente.

Gracias por la ayuda, en especial a Jon.

Me ha guiado por donde podría ser el problema y acertó.

El segundo oscilador no funcionaba, después de comprobar que a los tres osciladores les llegara tensión, quedaba comprobar el estado del trimmer CV2.

Despues de limpiar los trimmer con limpia contactos y ajustar las tensiones como indica el manual y volvió a la vida.🤓

Muchas gracias por la ayuda.

EA4963URE.
