Racks de emergencias

EC3UA
Mensajes: 108
#32603  - 17 abril, 2016 11:32

Después de una interesante conversación sobre racks de emergencias en el grupo de Whatsapp de EMCOM SPAIN, me he decidido a abrir este hilo para que todo aquel que tenga un rack (o las nociones sobre ellos) pueda aportar un poco de luz en este tema.

Serán bienvenidos comentarios sobre montaje (que tipo de estructura y accesorios), alimentación (paneles solares, baterías, etc), equipos a incluir, trucos y experiencias, etc. Por supuesto también todas las fotos que queráis sobre vuestros racks, materiales, etc.

Un saludo y gracias de antemano a todos por vuestra participación.

73 de Xavi - EC3UA
Sant Joan Despí (Barcelona)

ResponderCitar
Inició el tema
EA7OP
Mensajes: 316
#293459  - 18 abril, 2016 06:58

Ya os enviare las fotos del mio "provisional", y digo provisional pues ya he pasado por unos pocos y a todos les encuentro Defectos y Virtudes.
Bajo los terminos en Internet Go-Box, Pack, Kit... hay abundante informacion con muy buenas ideas.

El modelo Maleta tipo "pelikan" o "neverita naranja" no deja de ser valido pero mas en relacion con el transporte por ejemplo para una DX Expedition o para equipos "secundarios" dedicados a EmerComms que para cumplir la verdadera esencia de un RadioSet-GO, no hay color por ejemplo en el ejercicio de ayer que os comente al Grupo salir de mi casa de camino al sitio y tener que desconectar 5 / 6 cables mal contados, poner "tapas" y salir "zumbando".

Aqui os dejo de manera visual algunos de los Racks que he tenido:
https://plus.google.com/photos/112213190890537175615/albums/5928654344128794129

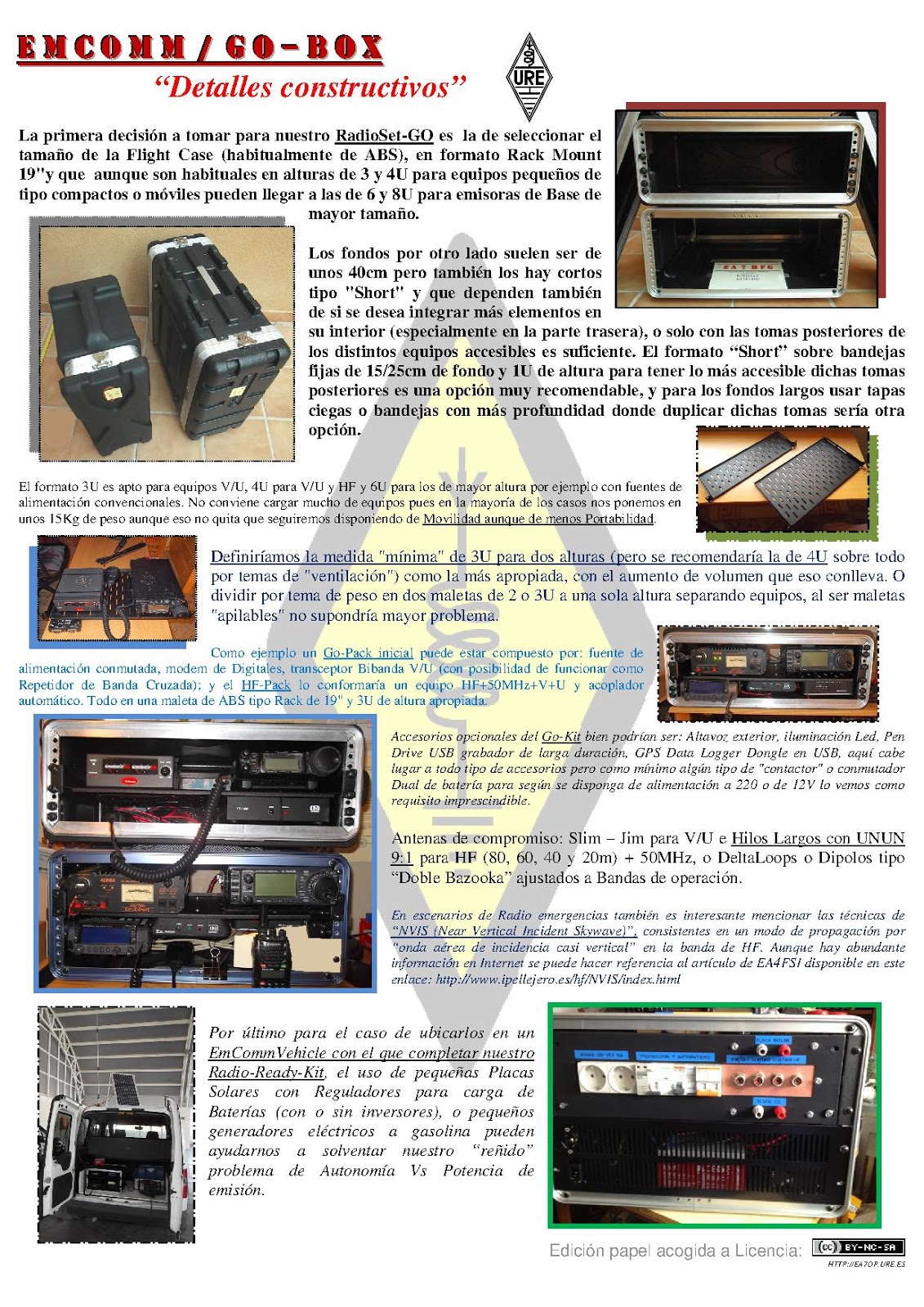

Y una pequeña "guia" que prefiero no difundais (pues concrete con URE su publicacion pero todavia no me he parado a adaptarla, esta fue para IARU-R2), por si os resulta de interes:

Javier desde IM77, 73´s!!!

ResponderCitar
EA7OP
Mensajes: 316
#293460  - 18 abril, 2016 07:25

Mas al estilo de lo que Alex propone del ManPack (puro estilo HF-Linkero), nuestro vecino EA7ILK "Alias el Velcros", tambien propone otras ideas.

https://twitter.com/JaviEA7OP/status/717363141240295425

Sin animo de hacer "publicidad"

Javier desde IM77, 73´s!!!

ResponderCitar
EA9E
 EA9E
Mensajes: 757
#293461  - 18 abril, 2016 10:40

Interesante opción Javier la que ha diseñado EA7ILK, proximamente pondré información sobre mi rack.

Y felicitaros por la creación de este tema de como diseñar tu propio rack.

73..

EA9E - EA9CD (hasta Enero 2020)

ResponderCitar
EA7OP
Mensajes: 316
#293502  - 18 abril, 2016 13:21

Yo lo que quiero del tuyo Jose, es nos subvenciones la placa informativa superior.
😆 😆 😆 😆 😆

Aqui os dejo fotos del que tengo actualmente (Formato "Short", corto de fondo, ideal para "respirar") pero que muy seguramente pasara a ser doble (autonomos pero complementarios), tras las deducciones a las que llego tras su uso (soy un obseso del peso y volumen y eso que lo que se ve es "lo justo" y ya esta en 15 Kg).

Javier desde IM77, 73´s!!!

ResponderCitar
EA1HJA
Mensajes: 40
#293462  - 29 abril, 2016 16:21

Pues aquí va uno básico....
No tiene HF.
Tiene un digi de APRS posicionado por GPS integrado en un equipo, y otro de los equipos puede hacer de repe de banda cruzada


ResponderCitar
EA7OP
Mensajes: 316
#294130  - 30 abril, 2016 14:44

Buena "rejilla" trasera. En su momento añadi ventiladores para forzar la refrigeracion de los equipos, no se en ese sentido que tal os va a vosotros el "calentamiento global".
El ruido es tambien uno de los problemas a solventar en segun que casos y ciertamente hace que al final omitamos tales ventiladores.

Javier desde IM77, 73´s!!!

ResponderCitar
EA1HJA
Mensajes: 40
#293463  - 1 mayo, 2016 11:26

Al principio había puesto otras, que ocultaban más la trasera, pero también daban ventilación.


Pero al final, me decanté por esta otra.


Ventila mucho más, y además, es una sola rejilla, en lugar de las dos que tenía antes, no es normal tener que acceder a la trasera (salvo en caso de instalación o desinstalación de equipos, o que salte algún fusible), pero así se simplifica y se hace más rápido el quitar y poner la rejilla, al ser sólo una...

ResponderCitar
EA9E
 EA9E
Mensajes: 757
#293464  - 5 mayo, 2016 07:20

Hola a todos/as.

Yo al final me decline por un rack de 4U, decidí compaginarlo para utilizarlo en HF y en servicios de Protección Civil con la Motorola GM360, el peso es de aproximadamente 10 Kg +/-

EA9E - EA9CD (hasta Enero 2020)

ResponderCitar
EA7OP
Mensajes: 316
#294366  - 5 mayo, 2016 08:24

¡Esa placa, esa placa! Yo quiero una.
:laugh: :laugh: :laugh: :laugh: :laugh:

Mirad que apuntes sobre los Racks en general: http://www.thomann.de/es/onlineexpert_topic_racks_cases.html

Uno de los puntos doy fe, nos pasara factura con los años (o incluso antes segun uso) por el material plastico usado y si son sometidos a mayor peso. Tuve un modelo de la casa SKB (caros) con diferencia en cuanto a robustez y ademas usado por la US Army y que puede "retome" con la idea de volver a los de 2U y separar en uno Cuatribanda + Battery Pack y HF + Digitales en el otro pero con Fuente de alimentacion, con el debido By-Pass entre ambos para el uso de fuente de energia, aparte de que tras ejercicios lo de tener HF + VHF "juntos" asi como que tambien resulta una locura, tendemos a separar la HF con el cable separador de Frontal pero aun asi creo es discutible esta forma de montarlos.

Parecido a los SKB en diseño estan esta opcion que es la que posiblemente acabe usando (por supuesto corto, Short/Shallow): http://www.thomann.de/es/boschma_cases_2u_he_shallow_case.htm?ref=search_rslt_Boschma+Cases+2+U-HE+Shallow+Case_336003_1

Atentos al detalle de la apertura posterior:

Aqui os dejo un 6U de un compañero pero demasiado "peso" y al final resulta aparatoso.

Javier desde IM77, 73´s!!!

ResponderCitar
EA7OP
Mensajes: 316
#338184  - 7 septiembre, 2019 13:04

Bueno, pues vamos a ir renovando. Esto de ser cliente VIP y aprovechar los B-Stock a veces te da sorpresas. Tras experiencias pasadas con Racks vamos a por otra version "DEMO".

En esta ocasion he consguido hacerme con 2 (siempre Shallow) por 50€ en este caso de 2u y bandejas de 15cm que tengo (siempre). Me ha gustado mucho la malla con cremallera que trae una de las tapas que me evitara llevar el GoKit de repuestos o accesorios, el producto a pesar de ser reacondicionado lo que peor esta es la caja de embalar pero por lo demas solo hacer algun ajuste de los cierres tipo mariposa y el detalle mas importante de MUY facil solucion que las patas se quedan por debajo de las asas y "baila" al poner de pie, pero por lo demas plastico ABS del que nos venden barato (en esto SKB es quien gana) y perfileria de alumino.

¡En venta!

Ya os ire poniendo fotos orientativas pero si os dejo una coleccion de los ya valorados y a la espera de ver como queda esta nueva disposicion.

Guia de Referencia.

IMG 20190906 180648
IMG 20190906 180103
IMG 20190906 180208
IMG 20190906 175945
IMG 20190906 175940

Dejando un poco de lado los de mayores tamaños:


DSCF2997
IMG 20140510 WA0002

Javier desde IM77, 73´s!!!

ResponderCitar
EA1CN reaccionó
EA7OP
Mensajes: 316
#394183  - 27 mayo, 2024 17:14

Retomo en vez de abrir.

Tras unos pocos años y despues de muchas pruebas retorno a los inicios!!!

Finalmente en su momento me decidi por la configuracion HF y VHF/UHF repartida por razones de peso entre dos Racks (de 3U y 2U respectivamente), con muy buenos resultados sobre todo a nivel de portar aquello que mas interese en un momento dado.

Actualmente tras renovar equipamiento y reducir en volumen y peso los equipos me he decidio no pasar por los 4U primerizos y combinar todo en un 3U con muy buen resultado.

Pasando de esto:

IMG 20210430 160610

A esto:

Imagen de WhatsApp 2024 05 26 a las 14.11.20 0c79a30c

Manteniendo aparte las antenas portables, de movil o base tanto comerciales como de "compromiso". Y un HotSpot DMR con una PiZero mas una Raspberry Pi normal para trabajar modos digitales evitando usar NetBook/Notebook.

Por ahora me "planto" con estar configuracion.

PD: si alguien esta interesado en un Rack de 2U tipo Shallow con bandeja y tornilleria de Gear4 Music que me lo diga por privado antes de que lo ponga a la venta.

73 a tod@s!!!



Esta publicación fue modificada hace 6 meses por EA7OP

Javier desde IM77, 73´s!!!

ResponderCitar
EC5APB, EA1CN y EB1YK reaccionaron
EA7OP
Mensajes: 316
#396660  - 13 septiembre, 2024 15:18

Aunque previsto pero no para tan pronto, finalmente he renovado equipos durante este año 2024.

Retornando a los origenes vuelvo a un solo Rack (ALL "IN" ONE), frente a la combinacion anterior de dos diferentes por bajar "peso" y "volumen".

Al tener ahora un equipo de HF mas pesado y grande (no lo ideal para estos casos pero "es lo que hay"), me he decantado otra vez por un Rack de 4U buscando una "medida concreta" de fondo que la he conseguido de la marca GATOR (no es que me guste mucho esta marca pero "es lo que hay" tambien), y no queda mal son 12 Kilogramos (y me pensaba serian mas, entra dentro de mi maximo de 15 Kg).

457371878 26515905351357421 993090701449422157 n



Esta publicación fue modificada hace 2 meses 4 veces por EA7OP

Javier desde IM77, 73´s!!!
