ANTENAS: SOLUCIONES TEMPORALES BALCÓN O VENTANA

Creo que una imágen vale más que mil palabras...y en cuanto la gente vea las fotos de dónde quieres poner la antena, ya se podrá maquinar y aportar ideas.

Un saludo, y suerte con ese EA!!

Gracias por tu comentario.
Antes de seguir con el Tema, comparto con vosotros algunos datos tras la instalación realizada. Ire completando el post con la experiencia tras unos días de pruebas y las soluciones aplicadas. Estoy seguro que me aportareis otros puntos de vista y/o ideas.
Hasta ahora, en lo que se refiere a radioescucha en HF, he encontrado los mejores resultados en 14mhz. Estaciones de toda Europa con señales entre 57 y 51. En 40m estos días menos actividad pero también rx en dx de norteamérica y un bonito contacto desde Bahrein, 58.
En v/u, prometedor, 59 de muchas estaciones desde toda la zona sur de Madrid, Alcorcón, Getafe, Madrid Centro. Mi QTH está en la zona de Asamblea de Madrid. Recibo 55 el link del Club Henares, sin problema en rx sede URE.
Estaciones utilitarias y demás en V/U sin problema, pero las potencias son altas y se escuchan 59.
En lo que se refiere a TX en 11m, en las condiciones legales, sin problemas para activar los link via radio en canales 40 y 33 (c40 con 2w, de sobra, c33 justito con los 4w de la radio).
He recibido controles de estaciones en M30, Ciudad de los Ángeles, y de momento poco más, entre 47 y 49. En RX y en circunstancias favorables de propagación, recibido con bastante fading UK, Serbia y también Brasil dentro de la banda homologada de CB.
Bueno, no está mal, no créeis? en el próximo post compartiré con vosotros las soluciones aplicadas, nuevos proyectos y también algunas dudas.
De nuevo, 73
Antonio.

Buenas noches a todos. (omito acentos por conf teclado)
amigos, esto funciona.
La solucion a uno de los problemas, separar la antena lo suficiente de la ventana donde se esta instalando, se ha resuelto utilizando una pletina de hierro de unos 90cm a los que he practicado dos taladros tomando como referencia un tornillo en U para mastiles de hasta unos 55cm de diametro.
La barra de separacion se apoya sobre uno de los barrotes del balcon que previamente se han lijado para eliminar pintura y proporcionar buen contacto electrico de toda la linea. Para su fijacion, la U se instala desde abajo y con tuercas y arandelas todo del numero 6. Esto no lo mueve ni un ciclon!
En el extremo de la barra de separacion se ha practicado un taladro a medida de un conector UHF doble hembra que se fija con sus correspondientes tuercas y arandelas.
Bueno, la cuestion mecanica, solucionada. Ahora bien, como dotamos de plano de tierra al invento? Pensando en la economia y buscando en este caso en la cocina, le he sustraido a mi X una base metalica para hacer pizzas de 40 cm de diametro.
Toda su superficie esta repleta de orificios y tan solo he escogido el mas centrado para agrandarlo al diametro del conector e insertar la base antes de conectar la antena. Tambien se ha eliminado la capa antiadherente para asegurar la conductividad.
Las primeras pruebas han sido sorprendentes en lo que se refiere a ROE. En el caso que me ocupa, CB27, la lectura ha sido 1.5 en canal 1, 1.7 en canal 19 y 1.9 en canal 40.
La ROE es algo elevado pero... es ESTABLE, lo que quiere decir, como sabemos en estas instalaciones las lecturas fluctuan constantemente, que ya es problema de sintonia fisica de la antena y no de su comportamiento (electrico) en toda la linea.
Ni que decir que con acoplador, ROE 1:1 ESTABLE. Hago incapie en esto. La adaptacion es estable.
En fin, que calor con la dichosa instalacion!!
Seguire informado y pararme que aunque mal, me encanta escribir.
Detallare materiales y aportare material grafico.
73
Antonio

Como prueba adicional, intenta conectar unos cuantos radiales (a partir de 4, por ejemplo) justo en el punto central, donde van la rosca y el conector.

Yo cortaría esos radiales a 1/4 de onda, los llevaria juntos por el "brazo separador" y al terminar éste los separaria todo lo posible entre sí.

Con suerte, la lectura de roe mejore y, aunque no lo haga, el rendimiento de la antena debería mejorar.

73, Manuel

Gracias por el consejo Manuel.
Me pierdo con tu comentario de "llevar juntos los radiales por el brazo separador". entiendo que hablamos de radiales a partir de cable coaxial verdad? Un cuarto de onda serían unos tres metros de longitud... Ok, estamos en contacto.
73, Antonio

Buenos días a todos.
Gracias por los comentarios que estoy recibiendo con consejos y opiniones.
En breve aportaré algunas fotos sobre la instalación pues es cierto que va a mostrar una perspectiva distinta con las imágenes (que valen más que mil palabras...)
En lo que se refiere al sistema para separar la(s) antenas de la fachada, he ido un paso más y ahora esto tiene una pinta más profesional. El ROE, bueno, la física no deja de sorprenderme....(entre 1.1 y 1.7 del 1 al 40) No adelanto más, mejor en breve con las fotos me coméntais que os parece.
73
Antonio

Buenos días a todos
Bueno, por fín puedo aportar un par de fotos. Lo que véis no es la antena para CB pero sirve para que os hagáis una idea. Reportar que el ROE en 27, 1.5 de media en los 40 canales, sin utilizar más plano de tierra o cualquier otra solución (léase chapa, bandeja, plancha pizza, etc) Pruebas de un colega en V-U satisfactorias, sin problemas ROE.
Ya me diréis que os parece y por favor... que alguién me diga como separar MÁS las antenas del balcón, que materiales y por vuestra experiencia dónde encontrarlos. Ya sabeis que no soy un manitas precisamente y para mi todo esto ha sido un triunfo!!
73, Antonio.

Bueno, yo en su dia, monte una sirio boomerang 27w en el balcón, la saque hacia el exterior, con un tubo de aluminio de 40X40 librando siempre el alero del tejado, para evitar el efecto rebote, ya que si quedaba justo debajo, la ROE se disparaba.

Que antena es esa?, prueba a sacarla más, te bajara la ROE

Gracias por la respuesta.
Supongo que una posible solución es con un perfil de hierro de 1m, taladrar dos orificios para el tornillo en U y sería algo similar que lo que he puesto. Seguro que algun colega puede explicarme cómo la distancia a la pared influye en la ROE. Mis conocimientos de radioelectricidad los estoy actualizando. Supongo que en V-U dadas las características de esas frecuencias, digamos que un porcentaje de la emisión "rebota" en la pared. Ahora bien, cual es la separáción mínima que afecta positivamente en la ROE? Por qué digamos separarla un metro (que es lo que normalmente se dice) ¿Tiene algo que ver con la longitud de onda? Cómo se calcula ese parámetro de separación? Perdornar, estoy pensando en voz alta. Gracias de nuevo.
La antena es una NR770HB DIAMOND V-U, y podéis observar en la base tres radiales, que conforman un plano de tioerra para V-U (dependiendo del juego de radiales que pongas) de la casa Nagoya.
Las pruebas de mi amigo EA fueron buenas. Pinchamos los repes de Talavera, Guadarrama (los más alejados) con 2.5W. Roe 1.3. Contactos en directo hasta Toledo capital con 5W en 145.500 Roe 1.2. En UHF al existir menos tráfico, recibimos algunos sistemas echolink sin problema en 430-431. Roe 1.7

Hola,

Yo te diría lo mismo que EA2AF, sácala más. Todo lo que puedas. Por supuesto la distancia influye y tiene que ver con la longitud de onda, pero como no vas a poder sacarla tantos metros podrás sacarla 1 ó 2 m, pues sácala todo lo que puedas. Si es que cimbrea o tira mucho hacia abajo, puedes ponerle un viento al techo del balcón, eso sí, de nylon o cualquier otro material aislante.

Puedes usar una barra como esa más larga, o un tubo cuadrado de aluminio, será más ligero, los venden de 2m en Leroy Merlin o cualquier otro centro de bricolaje y no son excesivamente caros.

Ese mismo juego de radiales lo tengo yo y lo he utilizado con buenos resultados en HF con una antena de móvil, la roe baja bastante y la antena se comporta mejor, aunque son cortos para HF, pero algo influyen. Puedes sutituirlos por dos radiales de hilo de cobre, podrás conseguir 1/4L de la banda y notarás mejoría. El final del radial lo atas a una cuerda y amarras en los extremos del balcón. Deberías notar algo de mejoría en CB y en HF.

Suerte y nos vas contando las evoluciones.

Para la antena de 27, utiliza el mismo sistema que tienes para la de V/U, pero sacala todo lo que puedas.
Que quieres o vas a montar para 27?? No te recomiendo para nada una antena movil para fijo, te volvera loco para ajustarla. Una balconera, anda en unos 35 euros y los resultados, por experincia, con mas que aceptables

Gracias Adolfo. Seguiré experimentando hasta que ponga el sistema en el tejado en 2 o tres meses.
73
Antonio

Gracias por la respuesta
Para 27 (que no se ve en las fotos) el sistema es exactamente igual. Estoy empleando una Sirio Performer 5000, con un roe medio de 1.7 en los 40 canales. Tengo acoplador con lo cual los equipos están protegidos en transmisión. Es curioso que una prueba para ajustar roe fue dotar a la antena de un plano de tierra formado por una base de aluminio para "pizzas" con un taladro en el centro y situado justo encima del conector PL donde se enrosca la antena. No sé si el contacto eléctrico no era el adecuado (puede que el esmalte de la base influyese pues no lo lijé) pero el roe con este apaño era considerablemente más alta. la opción de la balconera la consideré pero pensando que en unos meses haré instalación en el tejado, sigo con el caharreo que también me gusta mucho.
Saludos
Antonio

Me da que para esa antena de coche, vas anecesitar una base bien amplia, para hacer un buen plano de tierra. has probado a ponerle una varilla a la conec. de la malla? inclinada unos 120 grados?
Con el que suele tener la balconera, dependiendo la inclinación de dicha varilla, la ROE variaba muchisimo, 1,8 de media, de ROE, para una antena de coche, instalada en el balcon, podria considerarse aceptable.
Ya tienes algunas ideas/cacharreo para probar, a ver que diferencias ves. Ya nos contaras

Yo estuve durante mucho tiempo con una Antena Eco veicolare para 40 en un montaje parecido al tuyo y como mejor funcionaba era a 45 grados de inclinación. Plano de tierra, la barandilla.... Al terminar, la replegaba y la dejaba paralela a la barandilla (para que quedará más discreta) y para RX servía, pero la diferencia era brutal respecto a su "posición de trabajo" extendida perpendicular al balcón y 45 grados de inclinación. Horizontal también iba bien.
Acoplando salía en más bandas, incluso hice algunos DX en 17 metros que no he vuelto a repetir

Hola,

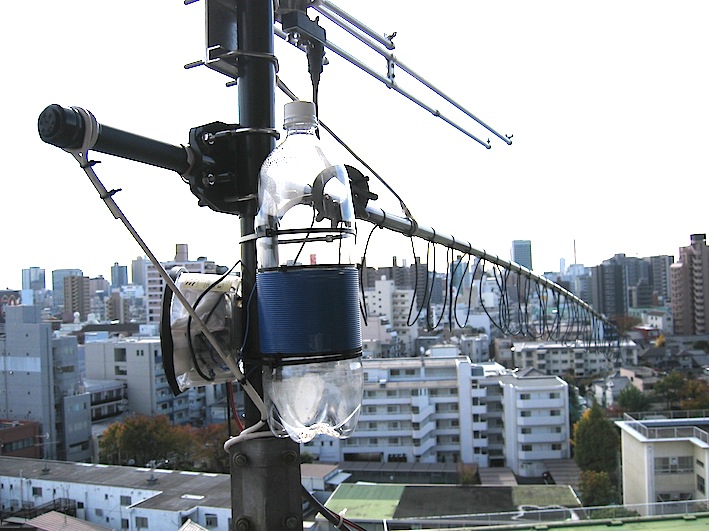

· En la web de JG2GSY tiene una antena !ingeniosa! de hilo colgada en forma de Serpiente sujetado en una caña telescópica en posición horizontal agarrada en un mástil que tiene en su balcón de la terraza.

· Puedes leer mas antenas balconeras de JG2GSY en imaginario

· Foto 1

· Foto 2

- Información relacionada en:
· Cuando no Puedes Montar antena en el Tejado por EA1URO
· ¿Sería viable una antena móvil para mí qth?
· Instalación móvil en casa

· Un poco de lo de siempre...apaño de antena en piso
· Soportes para antenas ventaneras / balconeras por Daniel - EA4FFI
· BALCONY ANTENNA by Harry Lythall - SM0VPO

Saludos, Carlos EA1DVY

Prueba una loop magnética. La puedes hacer por 4 perras con cable coaxial, incluso te puedes hacer dos o tres aros diferentes para cubrir todas las bandas de hf incluidas warc y 11m, y para qrp con un condensador de radio antigua vas que chutas. Para V y u: Una Jota o la OSJ, que también son 3 perras y un resultado espectacular.
Para separarlas: pon la abrazadera en un extremo del balcón, terraza, o lo que sea, y consigue un perfil de aluminio con casi el mismo largo que el balcón o terraza. Ponle un tornillo grueso con arandelas gruesas y generosas sujetándolo a la abrazadera de forma que te permita ponerlo paralelo a la baranda o a 90º hacia fuera. Para que no pandee con el peso ponle desde la mitad o la punta (según veas) un tirante a nylon o algo no metálico desde el techo de la terraza, y en la punta del perfil, las antenas verticales que necesites
Que:
- No haces radio: perfil girado hacia dentro de la terraza: discreción total
- Si haces radio: perfil girado hacia fuera a 90º .....y que miren lo que quieran!
)
73,
Jose.
(no se si me he explicado....)

Esa antena en forma de serpiente... yo la denominaría "caña pesca ondas"... ingeniosa si es. Recuerdo otra tipo dipolo doble helicoidal de CX3SS y LW3ESH:

http://lw3esh.blogspot.com.es/2011/03/dipolo-doble-helicoidal-mi-primer.html

Saludos

Publicado por: @ea2af

Para la antena de 27, utiliza el mismo sistema que tienes para la de V/U, pero sacala todo lo que puedas.
Que quieres o vas a montar para 27?? No te recomiendo para nada una antena movil para fijo, te volvera loco para ajustarla. Una balconera, anda en unos 35 euros y los resultados, por experincia, con mas que aceptables
