duda con dipolo con tampas

Hola Francisco.
Mira que me suenan esas trampas, creo recordar que dentro de alguna caja yo también tengo esas mismas trampas o unas muy parecidas, pero como hace tanto tiempo que las tengo no recuerdo en que antena estaban.
Si nos pudieras dar la medida exacta desde el BalUn a la trampa y de la trampa a la punta del brazo creo que sería más fácil deducir para que bandas es el dipolo, pero de lo que no me cabe duda es que no son simples bobinas de acortamiento, son trampas al uso para un dipolo de dos o tres bandas, ya que también podría ser una trampa doble.
Un saludo y gracias por el aporte.
73.....

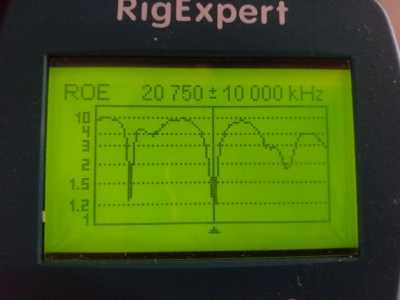

hola Guillem , gracias x responder , al final el domingo pasado lo subi a la torreta asi un poco de cualquier manera en horizontal y lo conecte al analizador , resulta ser un 10-15-20 mts con balum 1:1 , despues me di cuenta que son practicamente las mismas medidas que un rigido para esas mismas bandas.

Lo puse a poca altura y la medicion daba resonancia baja pero resuena bien....!!!

Lo que no se es quien lo fabricaba , CAB-RADAR o quien , pero bueno la duda ya esta deshecha...!!!

OK Francisco.

Por las fotos creo que es una Cab-Radar, sería interesante saber si alguien conoce el modelo exacto para tener más información.

Siempre me gusta guardar manuales de instrucciones y este no lo tengo, a ver si alguien nos saca de dudas, al menos saber el modelo concreto.

Un abrazo.

73...

Hola, con una sola bobina por rama no creo que sea multibanda de 10-15 y 20m. Yo tengo una parecida a la tuya de CAB-RADAR, la AMT-01 para 40 y 80 y lleva 1 bobina por rama, igual que esa pero mide 28m (14m por rama ) con lo cual CAB-RADAR no es.

La CAB-RADAR de 10 a 80m lleva 4 bobinas por ramal y mide 14.5 metros.

Adjunto un folleto antiguo de CAB-RADAR..

esas hojas tambien las tengo yo de CAB-RADAR , pero bueno quizas tubieran mas modelos , o quiza sea de alguno de los muchos fabricantes que en los 70-80 hacian antenas para radioaficionados aqui en EA...!!!

73s

Hola Pepe.
Es posible que no sea Cab-radar, desconozco la marca que es, pero si no recuerdo mal las Cab-Radar llevaban bobinas algo más gordas y estas son bastante finas, aunque puedo estar equivocado.
A lo de que no puede ser multibanda 10-15-20m eso no es así.
Francisco dice que tiene 3 frecuencias de resonancia y para mi doy por bueno que es un dipolo 10-15-20m por lo tanto sea la marca que sea esta antena es tribanda a todos los efectos.
Ese dipolo concreto no lleva una bobina simple al uso por brazo como ciertos dipolos 10-20, 20-40, 40-80m, lo que lleva es una trampa doble, lo que significa que las dos trampas comparten condensador (el tubo) y dentro del tubo que hace de condensador lleva dos bobinas separadas que junto al condensador compartido hacen que el con un solo tubo tengamos dos trampas, una para 10m y otra para 15m, el rabillo final es para ajustar los 20m lo que la convierte definitivamente en un dipolo tribanda para 10-15-20m.
Un saludo.

Muy bien explicado Guillem. Podría ser de Tagra ?.

Seguiremos el hilo a ver si alguien descubre de que marca se trata.

Hola.

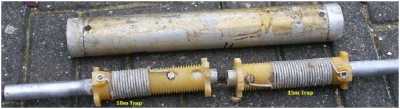

Adjunto un par de fotos ilustrativas de una trampa doble para 10-15 m, como complemento de la excelente explicación de Guillem.

Un saludo.

Hola Pepe , podria ser Tagra o cualquier marca italiana de la epoca , por cierto , acabo de ver un Lemm AT-47  ,que aun se comercializa practicamente con la misma fabricacion y medidas...!!!

https://www.locuradigital.com/antenas_dipolos/lemm-at47-antena-dipolo-bandas-10-15-20-metros-28-mhz-21-mhz-14-mhz.htm

73s

buenos dias

esta antena o muy parecida las fabricaba la casa Eco yo tengo un dipolo identico que no he llegado a usar nunca y efectivamente es para 10 15 y 20 mts

73,s

Vicente

Vicente....

Tienes el manual de instrucciones de esa antena que comentas?

Sabes el modelo exacto?

73....

https://www.hspshop.it/ECO-81-DIPOLE-10-15-20-METERS-L74-m

buenos dias me lo tengo que mirar si lo encuentro os lo pasare por aqui este fin de semana me lo miro

73,s

vicente
