Dónde colocar Antena?

Seguimos con las adivinanzas: ¿Qué bandas, qué antenas, qué expectativas, qué...?

PD. ¿Un plano...?, sin escala ni cotas...

Coincido con Manolo. Bandas, tipo de antena, distancias.... Sin esos datos es complicado sugerir nada.

Ej. En la esquina inferior de la terraza, sobre mástil, puedes poner una endfed, pero sin medidas es arriesgado decirlo.  Más centrado, por el tema de arriostramiento, una vertical...

Cómo ves, opciones "a voleo" se pueden decir muchas.

Lo dicho, un poco más de información y expectativas viene bien para comenzar a trabajar.

Un saludo

Buenas de nuevo

Gracias por las sugerencias

Os amplio info:

Antena hf multibanda

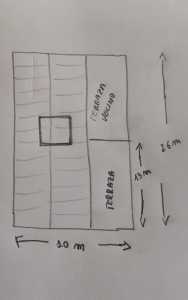

Os paso plano con las medidas que se

A bote pronto, un 9:1 y 16, 2 m de hilo, sobre un mástil de tres metros  (inclinando lo o haciendo alguna curva) casi te cabe de extremo a extremo de terraza.

"Bajo mi experiencia" (ver QRZ): un hilo (elevado) como los esbozados (rojo o verde, según esté la ventana) con acoplador remoto en ese extremo (*) y contra·antena arbitraria.

Yo acabo de instalar una antena vertical de CB con acoplador en la base.

Qué te aconsejo? New Sirio Tornado y acoplador LDG RT100 ( con su inyector de corriente RC100) . En Radiocenter puedes encontrar las dos cosas.

Gracias! Que tal rinde en las bandas de HF?

355€ del LDG RT100 + 100@ de la New Sirio Tornado = 455€

Acoplar 6 metros de antena puede funcionar aceptablemente hasta 20 metros, pero más allá el rendimiento caerá, contando con que se dotara de un buen sistema de radiales, con los cuatro radialitos de la antena, pues poco podrá hacer...  En las antenas verticales tipo monopolo vertical, el sistema de tierra es fundamental en el rendimiento.

 Podrias montar una hexbeam sobre mastil salvando la distancia de 5m de la antena de tv.   Segun sea el tejado, podras montarlo sobre él, o sobre la la pared vertical de la terraza. En este tejado, las bandas bajas son complicadas...

Hola.

Sin salirte de tu terraza, y sin tener que subir al tejado para utilizar el cuarto de máquinas del ascensor, ya ocupado por la antena de TV, puedes recurrir a instalar una antena de hilo de 11 metros de longitud alimentado por un extremo mediante un UNUN 9:1, y utilizando un hilo de contra-antena de unos 8 m extendido sobre el suelo de la terraza, que discurra por el borde del zócalo, para no molestar.

El hilo radiante lo puedes instalar horizontal, o mejor en ligero “sloper”,  desde el borde del tejado hasta el otro extremo en diagonal de la terraza, más bajo.

Es una antena multibanda de banda ancha para HF, sencilla, económica, sin ajustes, y con un mínimo impacto visual.

Deberás utilizar un cable coaxial de alimentación de, por lo menos, unos 5 m, y también un acoplador de antena en el cuarto de radio, bien sea el que suelen llevar incorporado los transceptores modernos o uno auxiliar, automático o manual.

Tengo esta instalación de antena en el apartamento, no es para tirar cohetes, pero permite hacer radio en todas las bandas de HF con 100 W.

También puedes instalar, como alternativa, una vertical multibanda de banda ancha de 6 m, tipo SIGMA SE HF X-80, o similar, mediante un pequeño tramo de mástil anclado al borde de la pared de la terraza a la altura de comienzo del tejado.

Ejemplo:

Saludos y suerte con la elección de antena.

Hola. Bueno Adrián, ya te han dicho modelos.

Ahora yo. Yo sí pondría la antena vertical o el mástil central de un dipolo en la torreta del ascensor. El tema de los 5 m se obvia con la TDT y, en todo caso, poniendo la antena de culo a la de TV. Máxime si ésta tiene parrilla reflectora (que para TDT no es necesaria). Por privado te doy un truco del almendruco.

No confundo rendimiento con eficiencia (ni eficacia). A una Tornado, como la de mi amigo Carlos (yo tengo una hecha por mi, la TornadoCN 🤔) Le metes 50 w con un acoplador y los envía al aire con poca pérdida, luego tiene buen rendimiento, pero no es eficiente. ¡Cómo va a serlo ante 40 u 80 m!. Lo mismo ocurriría si ahí arriba hay una pedazo carga de 50 ohms. Coge los 50w y los disipa.... Pero no valen paná.

Estudia despacio todas las posibilidades en función del coñazo de instalación, del precio y del sitio y, lo que es peor: del ruido que tengas, porque si tienes ruido, te gastas el dinero a lo tonto.

Ahí va ooootra sugerencia. Mástil de 3 o 6 m que sujeta el centro de un dipolo formado por un balun 6:1 (tagra por ejemplo) y 8,23+8,23 m de cable. Antena Comudipolo-4EO en V invertida, antena no-resonante para usar con acoplador. Choke hecho por ti, debajo del Balun. Así te gastas poco dinero y si tienes ruido, no lloras bajo la mesa. Y si no tienes ruido, empezando que es gerundio.

Desde aquí saludos a Enio y Gabriel, que me estarán leyendo... Que os siento, coño. Ahí detrás. Ja ja.

Publicado por: EA3ERD

↑

Hola.

Sin salirte de tu terraza, y sin tener que subir al tejado para utilizar el cuarto de máquinas del ascensor, ya ocupado por la antena de TV, puedes recurrir a instalar una antena de hilo de 11 metros de longitud alimentado por un extremo mediante un UNUN 9:1, y utilizando un hilo de contra-antena de unos 8 m extendido sobre el suelo de la terraza, que discurra por el borde del zócalo, para no molestar.

El hilo radiante lo puedes instalar horizontal, o mejor en ligero “sloper”,  desde el borde del tejado hasta el otro extremo en diagonal de la terraza, más bajo.

Es una antena multibanda de banda ancha para HF, sencilla, económica, sin ajustes, y con un mínimo impacto visual.

Deberás utilizar un cable coaxial de alimentación de, por lo menos, unos 5 m, y también un acoplador de antena en el cuarto de radio, bien sea el que suelen llevar incorporado los transceptores modernos o uno auxiliar, automático o manual.

Tengo esta instalación de antena en el apartamento, no es para tirar cohetes, pero permite hacer radio en todas las bandas de HF con 100 W.

También puedes instalar, como alternativa, una vertical multibanda de banda ancha de 6 m, tipo SIGMA SE HF X-80, o similar, mediante un pequeño tramo de mástil anclado al borde de la pared de la terraza a la altura de comienzo del tejado.

Ejemplo:

-- el archivo adjunto no está disponible --

Saludos y suerte con la elección de antena.

Muchas gracias x la respuesta y por las ideas. Una pregunta si se instala como la foto del ejemplo, también hace falta proyecto a teleco etc?

Publicado por: EA1CN

↑

Hola. Bueno Adrián, ya te han dicho modelos.

Ahora yo. Yo sí pondría la antena vertical o el mástil central de un dipolo en la torreta del ascensor. El tema de los 5 m se obvia con la TDT y, en todo caso, poniendo la antena de culo a la de TV. Máxime si ésta tiene parrilla reflectora (que para TDT no es necesaria). Por privado te doy un truco del almendruco.

No confundo rendimiento con eficiencia (ni eficacia). A una Tornado, como la de mi amigo Carlos (yo tengo una hecha por mi, la TornadoCN 🤔) Le metes 50 w con un acoplador y los envía al aire con poca pérdida, luego tiene buen rendimiento, pero no es eficiente. ¡Cómo va a serlo ante 40 u 80 m!. Lo mismo ocurriría si ahí arriba hay una pedazo carga de 50 ohms. Coge los 50w y los disipa.... Pero no valen paná.

Estudia despacio todas las posibilidades en función del coñazo de instalación, del precio y del sitio y, lo que es peor: del ruido que tengas, porque si tienes ruido, te gastas el dinero a lo tonto.

Ahí va ooootra sugerencia. Mástil de 3 o 6 m que sujeta el centro de un dipolo formado por un balun 6:1 (tagra por ejemplo) y 8,23+8,23 m de cable. Antena Comudipolo-4EO en V invertida, antena no-resonante para usar con acoplador. Choke hecho por ti, debajo del Balun. Así te gastas poco dinero y si tienes ruido, no lloras bajo la mesa. Y si no tienes ruido, empezando que es gerundio.

Desde aquí saludos a Enio y Gabriel, que me estarán leyendo... Que os siento, coño. Ahí detrás. Ja ja.

Muchas gracias, con la tdt no hacen falta esos 5 metros entonces?

butternut hf9v con malla electrosoldada 3x 2 metros ... , mira y busca opiniones por internet.

Publicado por: EA2EXI

↑

Publicado por: EA3ERD

↑



Muchas gracias x la respuesta y por las ideas. Una pregunta si se instala como la foto del ejemplo, también hace falta proyecto a teleco etc?



Hola. La respuesta es simple: SÍ

.

73 de Eduardo - EA2AQH

Publicado por: EA2EXI

↑

Publicado por: EA1CN

↑



Muchas gracias, con la tdt no hacen falta esos 5 metros entonces?



Si miras la normativa, en ningún sitio indica que debe estar separada esos 5 metros, ya que el comentario es ambiguo: (yo al menos no he encontrado nada en detalle)

LEY 19/1983, de 16 de noviembre que regula el derecho a instalar en el exterior de los inmuebles las antenas de las estaciones radioeléctricas de aficionados.

Esta misma Ley indica que reglamentariamente se determinarán las condiciones para la instalación de las antenas, asegurándose la idoneidad del emplazamiento de las instalaciones de la estación, así como sus condiciones de seguridad y garantizando que la misma no ocasione perjuicios a los elementos privativos y comunes o al uso de los mismos por los propietarios o titulares de derechos sobre el inmueble. De igual forma, se establecerán los requisitos administrativos, las prescripciones técnicas y cuantas especificaciones sean necesarias, quedando garantizado en todo caso el derecho de los terceros usuarios del espacio radioeléctrico.

Ese Reglamento es el que se sustancia en el REAL DECRETO 2623/1986, de 21 de noviembre, por el que se regulan las instalaciones de antenas de estaciones radioeléctricas de aficionado, en el que, además de lo ya mencionado, se aborda la regulación de los acuerdos con las Compañías de Seguros para cubrir la responsabilidad por los posibles daños con motivo de la instalación, conservación y desmontaje de las antenas, así como las reparaciones a que hubiere lugar.

            Como nexo de unión entre la Legislación explícita vigente y los condicionantes electromagnéticos, el artículo 13 del mencionado Real Decreto establece que:

1. La instalación de las antenas se hará de modo que se respeten las separaciones entre ellas y los elementos, instalaciones y antenas de otros servicios para que éstos no resulten degradados en su funcionamiento.

2. Esta separación, sobre todo en el caso de antenas horizontales, será tal que, en las peores condiciones ambientales previsibles, sea la suficiente y en cualquier caso dejen una altura libre de tres metros sobre el plano de paso.

Sin embargo, Teleco siempre lo exige y suele ser un motivo para rechazar la memoria presentada, a no ser que expliques la idoneidad del emplazamiento aunque sea menor de los 5 m. y lo acepten.

.

73 de Eduardo - EA2AQH

Joder Eduardo, no sabes lo que me consuela eso de los 5 m (me parecía una gilip****)

A mi me pidieron en 2021, cuando mi memoria para el pueblo, un escrito firmado donde “asumiera la posible interferencia que me causara” lo hice y punto.

Pero lo más cachondo de todo es que, cuando arreo castaña en 80 m (unos 80 w), no hago interferencia, pero ENCIENDO UNA DE LAS TV, que menudo susto me di la 1ª vez, coña. Ja ja. Y aún no sé por qué. Creo que me cuelo por RF en el sensor de IR del TV, pero la pereza de abrirlo y ponerle un condensador de 1nF puede conmigo. Ja ja.

——————

Edito para decir a Adrian que el que tengas que hacer memoria de instalación no te acojone, que pongas la mejor antena que puedas y ya te ayudaremos (si no sabes) con la memoria. Tirado, casi está tirado.

Y recuerda: “Cada uno pone la mejor antena que pueda poner” 😜😜

Hola Adrián coincido con lo que te comentan del tema de las distancias, yo de echo tengo una cb a 2 metros te la de la televisión y no se mete para nada, ya que el tdt esta en frecuencias mucho más altas y no se siente nada. En cuanto a la antena yo para hf uso un hilo de 16,20 con un balun 9:1 y para mi importante una contra antena a tierra de 7 metros, cuando quito esa contra antena pierdo capacidad de acoplar y bueno tengo puesto un choque de rf con ferrita. La otra experiencia es con una vertical multibanda, pero me da mejor resultado el hilo la verdad, asique ya es un poco lo que tu veas, viviendo en un ático el hilo lo tendrás a una altura muy buena y te puede dar un resultado excelente desde 10 hasta 80. Saludos!!!

Publicado por: EA4HQZ

↑

Hola Adrián coincido con lo que te comentan del tema de las distancias, yo de echo tengo una cb a 2 metros te la de la televisión y no se mete para nada, ya que el tdt esta en frecuencias mucho más altas y no se siente nada. En cuanto a la antena yo para hf uso un hilo de 16,20 con un balun 9:1 y para mi importante una contra antena a tierra de 7 metros, cuando quito esa contra antena pierdo capacidad de acoplar y bueno tengo puesto un choque de rf con ferrita. La otra experiencia es con una vertical multibanda, pero me da mejor resultado el hilo la verdad, asique ya es un poco lo que tu veas, viviendo en un ático el hilo lo tendrás a una altura muy buena y te puede dar un resultado excelente desde 10 hasta 80. Saludos!!!

Muchas gracias por la ayuda!!!

Publicado por: EA1CN

↑

Joder Eduardo, no sabes lo que me consuela eso de los 5 m (me parecía una gilip****)

A mi me pidieron en 2021, cuando mi memoria para el pueblo, un escrito firmado donde “asumiera la posible interferencia que me causara” lo hice y punto.

Pero lo más cachondo de todo es que, cuando arreo castaña en 80 m (unos 80 w), no hago interferencia, pero ENCIENDO UNA DE LAS TV, que menudo susto me di la 1ª vez, coña. Ja ja. Y aún no sé por qué. Creo que me cuelo por RF en el sensor de IR del TV, pero la pereza de abrirlo y ponerle un condensador de 1nF puede conmigo. Ja ja.

——————

Edito para decir a Adrian que el que tengas que hacer memoria de instalación no te acojone, que pongas la mejor antena que puedas y ya te ayudaremos (si no sabes) con la memoria. Tirado, casi está tirado.

Y recuerda: “Cada uno pone la mejor antena que pueda poner” 😜😜

Muchas gracias por tu ayuda!!! Os iré comentando!!!
