Construcción bobina para 80 metros

hola Roberto,aqui lo importante es la autorresonancia ,asi que juegas con el numero de vueltas ,diametros ,etc ,para obtener la resonancia,con cable 2mm pues tienes..

la longitud para 80m seria jugar y verlo con el VNA donde para y ajustar ,aunque ya ves que la inductancia mas o menos es la misma varia poco pues la longitud tambien variara poco,lo ideal jugar con diametros y el cable para que la frecuencia de resonancia este centrada.un saludo

Posibles errores, diámetro no es lo mismo que sección, un hilo+aislamiento (k) no puede tener el mismo diámetro que el mismo hilo solo (d), la resonancia  de la bobina debe ser la de frecuencia de corte, no de la frecuencia de la banda que se quiere añadir.

Publicado por: @ea2et

 un hilo+aislamiento (k) no puede tener el mismo diámetro que el mismo hilo solo (d), la resonancia  de la bobina debe ser la de frecuencia de corte, no de la frecuencia de la banda que se quiere añadir.



si es hilo desnudo, solo esmaltado, puedes poner el mismo,  ese programa pide el k,si hay plastico claro el diametro k es considerable,la frecuencia de corte es de la banda de 40m que hay que obtener en el resultado, arriba donde pone frecuencia debes poner cualquier frecuencia por debajo en este caso ya que si pones la de 40m el programa da error en frecuencia de resonancia,no la calcula.un saludo

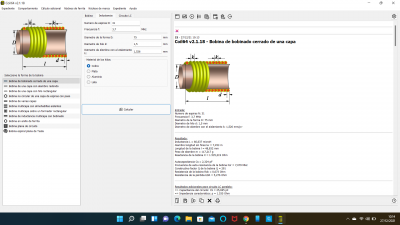

Cierto, en la imagen está calculando la inductancia, y como dices, la frecuencia que te pide es para la que quieres ese cálculo.

Me he patinado un poco, gracias por la aclaración.

Hola de nuevo,

a ver, hay algo que no me cuadra, veo que no me equivoco al meter los datos, algo es algo, pero no me cuadra que si el hilo de cobre es mas grueso....necesito mas vueltas, ¿no debería ser al reves?, pongo ejemplos:

Esas 3 medidas me dan resonancia en 40 m, pero cuanto mas fino el hilo menos vueltas ¿es correcto?, en todo caso, ¿el ramal de 80 metros no varia de 1,45-1,50 metros?

Saludos.

sigo,

si el diámetro del tubo es de 25mm, lógicamente hay mas vueltas de hilo en la bobina, pongo el ejemplo con el de 0,8mm:

pero la impedancia sube bruscamente a 140 microhenrios, ¿esto es mejor o peor?, pregunto aquí también, ¿el ramal de 80 metros sigue siendo de 1,45-1,50 metros o variará?

Saludos.

Roberto,hay otros parametros que dan el resultado ,uno es el Q y otro el ancho de banda,y depende como veras en tus resultados que varian segun el diametro,es mejor coger un diametro proximo al que el autor de la antena da ya que lo habra experimentado .

respecto a la variacion de la longitud del tramo de 80m variara con respecto a la inductancia, mayor inductancia menos longitud,por eso digo que lo mejor intentar respetar el diametro que dan

respecto a la inductancia deberia ser al reves ,con el diametro del hilo lo que pasa que la distancia entre hilos ,el K, aumenta y hace que sea al reves asi que el calculo que te da es correcto.

asi que mejor utilizar la inductancia que de con las medidas que te da el autor o moverse por datos cercanos, no pasar de 63uh a 140uh,asi que eso moverse por los 60 a 70 uh.un saludo
