Hola a todos.
Escribo esto, por si puede servir de ayuda y orientación para algún colega que esté dudando en la elección de un sistema de antena multibanda de banda ancha para HF, no resonante.
He realizado unas pruebas comparativas entre dos antenas de hilo multibanda de banda ancha, no resonantes, alimentadas con UNUN, tomando como referencia una antena vertical SIGMA SE HF X-80, también multibanda de banda ancha, instalada en el mismo mástil.
Durante años he utilizado una antena de hilo en “sloper” de 11 metros de longitud alimentada mediante un UNUN 5:1, de fabricación casera, consistente en una versión mejorada de Martin G8JNJ basada en el UNUN 6:1 que utiliza la antena COMET CHA-250B:

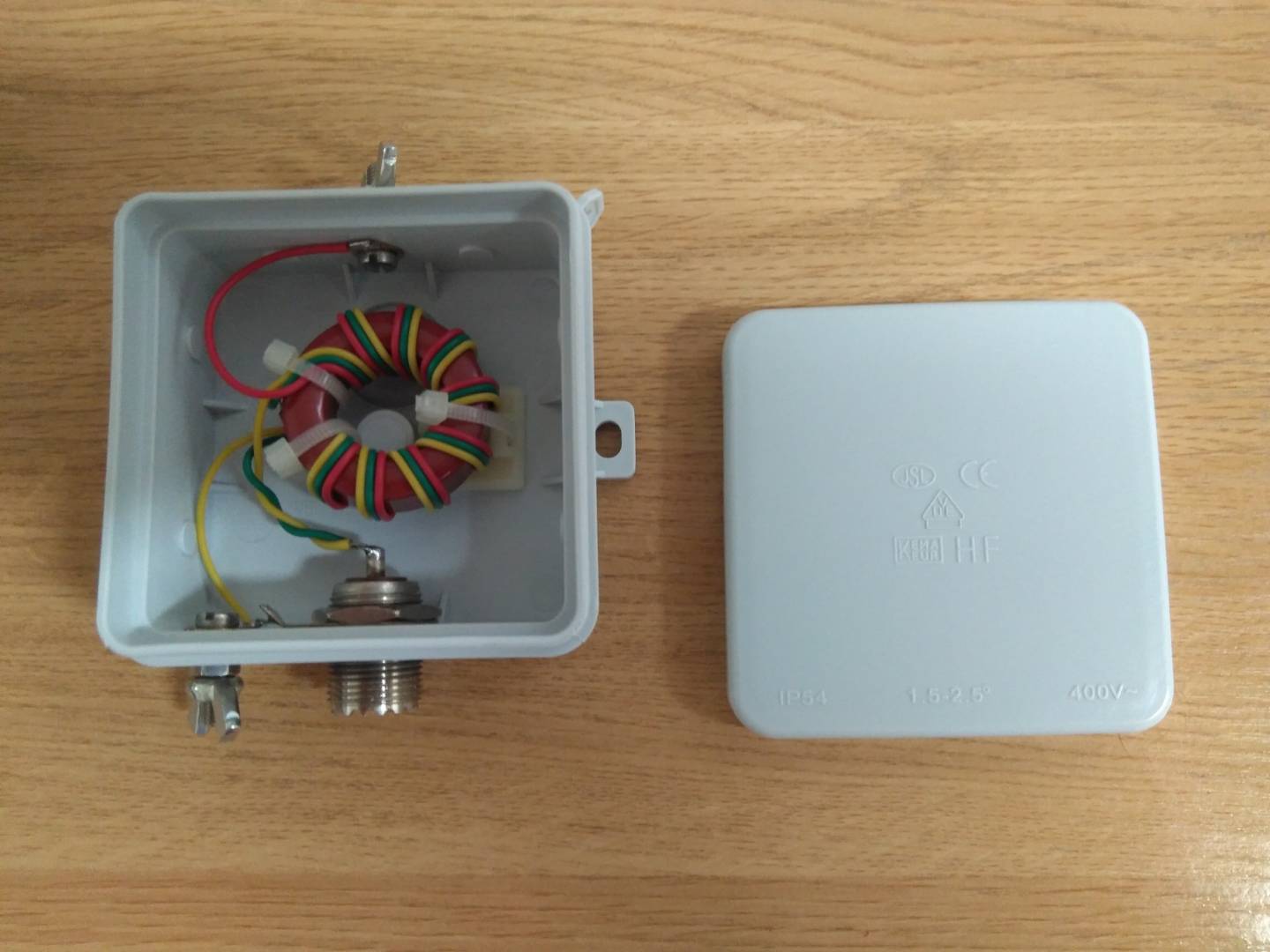

Hace unos días, para probar, sustituí el UNUN 5:1 mencionado por uno 9:1 clásico, también de fabricación casera, utilizando un toroide de polvo de hierro T 130-2:
La recepción resultaba superior (alrededor de + 5 dB) recibiendo mejor las señales débiles con una buena relación S/R, algo siempre deseable.
Los UNUN (acopladores pasivos) que equipan las antenas tipo COMET CHA-250B y DIAMOND BB6V o BB7V, utilizan un sistema mediante una contra espira o resistencias no inductivas para introducir unas pérdidas deliberadas, que afectan al rendimiento tanto en emisión como en recepción, con el fin de conseguir una ROE baja y evitar el uso de un acoplador de antena, aunque en la práctica siempre nos encontramos alguna banda que precisa la utilización del acoplador de antena.
Puestos a utilizar un acoplador de antena en el cuarto de radio, y lo asumimos, resulta más ventajoso y simple la utilización de un UNUN 9:1 o 4.1 para alimentar la antena directamente, obteniendo un mejor rendimiento tanto en RX como en TX.
Dado que la ROE no suele superar 3:1 en prácticamente ninguna banda de HF, las pérdidas en el cable coaxial de alimentación resultan asumibles.
He comprobado que las pérdidas aproximadas por inserción al utilizar directamente el UNUN 9:1 + 23 m de cable coaxial RG-213 (o RG-58) de alimentación + el acoplador de antena, abajo, en el cuarto de radio, no superan los 6 dB, es decir, como máximo una unidad de S-meter.
Un saludo y buena radio.
73, Ernesto - EA3ERD
Ex: EA-3-1253-U (SWL 1966), EC3ABC (1999)
EA3ERD desde 2004
"Pisarás el umbral del bienestar, cuando empieces a sentirte satisfecho con apenas nada"
Interesante, Ernesto; yo comprendo la necesidad que tienen (como en tu caso) de utilizar una antena de banda ancha no resonante con su unun 9:1 y un acoplador, que en muchos casos es automático. Sobre todo aquellos colegas que salen por ahí, por los campos de dios y quieren salir no sólo en una banda sino en varias en las que una antena sea resonante. Es por eso que la diversidad de antenas existentes y sus usos y sus eficiencias se adaptan a las necesidades de cada cual. Estos días estoy haciendo algunos contactos en las bandas de 12 y 17 metros en las que mi EFHW no resuena, claro, ni ninguna, claro....ja ja y la pongo a trabajar con el acoplador, claro.
Un cordial saludo.
73. Diego
Desde luego que el toroide del UNUN sufre la ROE por la falta de resonancia de la antena, aunque el bendito acoplador nos “apañe” este problema frente al equipo.
Por las pruebas realizadas a través de los años, puedo garantizar que los UNUN 9:1, 5:1 y 4:1, realizados utilizando toroides T 130-2 de polvo de hierro y NTF36 de ferrita, económicos y fáciles de conseguir, soportan sin problema una ROE de 3:1, o algo superior, utilizando 100W en modos CW y SSB, aunque para operar en AM, FM, RTTY y modos digitales habría que utilizar toroides sobredimensionados.
Suelo referirme cariñosamente al UNUN 9:1 como “el acoplador de los pobres”, pero lo cierto es que, sin ser para tirar cohetes, proporciona muchas satisfacciones sin necesidad de tener que realizar fastidiosos ajustes al cambiar de banda.
¡Ah! reconozco que soy un adicto a las antenas de HF multibanda de banda ancha, con UNUN 😍 😍
Un saludo y buena radio.
73, Ernesto - EA3ERD
Ex: EA-3-1253-U (SWL 1966), EC3ABC (1999)
EA3ERD desde 2004
"Pisarás el umbral del bienestar, cuando empieces a sentirte satisfecho con apenas nada"
si usas un toroide -43 mejor,estos rojos solo responden bien de unos 10mhz para arriba,les falta induccion,mas que nada porque no caben las espiras necesarias para una inductancia correcta con la impedancia de entrada.un saludo
EB3DYO.
FRANCISCO.
