antenas de walkie doble banda

Tuve una tribanda 50/1440/430 Diamond V2000 (2,5 m) que rompió un vendaval, tiene una varilla de cobre con tres bobinas del mismo cable en serie, una para cada banda, con arandelas de goma para que no toque la funda, no trae más. José Luis

gracias Jose Luis,esa es de base,yo me refiero a las de wt, porreta, varillas, en concreto la bobina de base y su adaptacion para que sea doble banda,ya que las pruebas realizadas solo consigo una adaptacion en una de las bandas.un saludo

No sé si este video te puede servir de alguna ayuda y orientación.

Un saludo

gracias pero me he quedado igual,parece un conde en serie con el vivo a una toma baja de la bobina que va a masa y luego otro en parte superior pero no llega al final a masa ,sin saber valores pues no puedo simularlo ni siquiera montarla,mucha inductancia veo para una antena v-uhf ,pero sin saber datos pues ...como si nada ,gracias .un saludo

Hola, saludos a todos:

Si, efectivamente, mucha inductancia. Esa antena no deja de ser una imitación barata de las antenas empleadas con las radios tácticas denominadas "multibanda", como por ejemplo la L3 Harris Falcon III AN/PRC-152A (de dotación en algunas unidades de nuestras Fuerzas Armadas).

Dichas radios tienen un margen operativo de 30 a 520 MHz (los modelos nuevos incluyen algún segmento de UHF mas) y requieren de una antena que sirva para todo (y por lo tanto para poco), es por ello que se usan ese tipo de antenas denominadas "de fleje" que tienen un gran ancho de banda, anchísimo, a expensas de la ganancia que, en alguna banda, puede llegar a los -15dB.

Que las vendan para los segmentos atribuidos a los radioaficionados (las imitaciones me refiero), es otra historia ya que tampoco veo la razón a no ser que la emplees como parte de la uniformidad usada en algunos juegos, como el paint ball o el airsoft (que hay gente para todo), junto con el típico Baoofeng.

Esa antena no deja de ser una imitación barata de las antenas empleadas con las radios tácticas denominadas "multibanda", como por ejemplo la L3 Harris Falcon III AN/PRC-152A (de dotación en algunas unidades de nuestras Fuerzas Armadas).

Hola.

Efectivamente Julio, estas antenas están basadas en las antenas tácticas plegables de fleje utilizadas en los equipos portátiles de uso militar, en especial americanos.

Dispongo que algún transceptor militar de los utilizados tras la WW2, durante la época de la guerra fría, por los países del Pacto de Varsovia (como el P-126 fabricado en la URSS) que utilizan antenas plegables tipo Kulikov.

Incluso tengo un par de antenas Kulikov sueltas que utilizo como antenas para uso portable y portátil, con una bobina de carga en la base, resonantes a ¼ de longitud de onda, conectadas al FT-817ND.

Lo malo de estor equipos, como el RF-10 checoslovaco, es que funcionan en la banda de 50 MHz (44 a 53 MHz) exclusivamente en FM, modo apenas utilizado en EA por los radioaficionados.

Tanto para portable como móvil, copia de las bibanda con mini base de imán (5 duros).

 Trabaja mejor con plano de tierra pero como portable en walky vá mucho mejor que la "porra". Soldar directa al vivo conector BNC, SMA, PL, etc

PD. medidas en milímetros. Yo las hago con "cuerda de piano", varilla de acero al carbono de 1mm diámetro.

si Asier,gracias ,esta ya la tenia simulada en el mmana,1/4 de onda en 145 y 5/8 en 430,hasta aqui no hay problema,lo que quiero averiguar es el sistema utilizado por las comerciales que utilizan bobina y condensadores y dicen que son bibanda,quisiera un esquema para verle el funcionamiento e intentar comprenderlo,respeto a las de base ni caso ya que utilizan tramos de 3/4 de onda en 432mhz enfasandolos y eso debe radiar perfecto a las nubes ,tambien tengo una de 1/2 onda de 432 diseñada por mmana con bobina y condensador,pero claro de bibanda nada,a ver si hay suerte.un saludo

La antena del vídeo parece ser, como bien detalla Julio EA2AFF, una antena táctica plegable de fleje, tipo militar, de banda ancha.

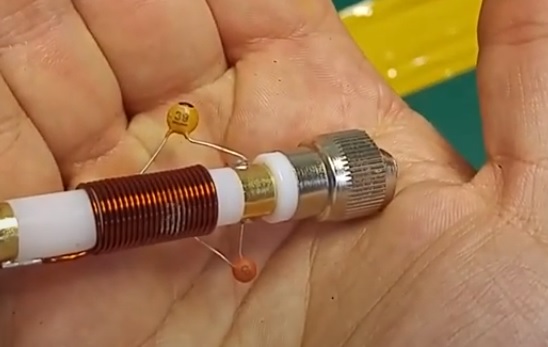

Observando imágenes fijas del vídeo se puede apreciar que en la base de la antena indica frecuencia de 136MHz-520MHz, también se distingue el valor de los dos condensadores (8 pF y 39 pF) y su conexión con la bobina y el conector.

Lógicamente, si es de banda ancha puede funcionar en 144MHz y 432MHz pero con menor rendimiento que una antena resonante.

Después me he dado cuenta que la antena está en Internet, con especificaciones, en este enlace:

https://www.ebay.co.uk/itm/47CM-Foldable-Antenna-Dual-Band-VHF-UHF-Antenna-Handheld-Rad-/334266423547?var=0&mkevt=1&mkcid=1&mkrid=710-53481-19255-0&campid=5338268676&toolid=10044&customid=EAIaIQobChMItLfR2LO59QIV8e3mCh0pqgEWEAYYBCABEgKY4fD_BwE

Saludos

ok gracias, tendriamos que saber las tomas en que vueltas son,el diametro de la bobina sera unos 10mm+-,y luego montar a ver que respuesta da ,aunque no le veo nada como funciona,solo veo un circuito tipo PI en que en la union de los condes de diferente valor adapta la entrada,luego una inductancia en serie a masa y otra a la antena,,como funciona realmente aun no lo veo,en fin.un saludo

mas o menos con las vueltas  diametro y capacidades veo resonancia del pi en 50  mas menos mhz,no le veo logica
