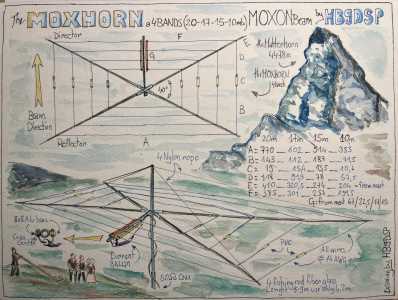

ANTENA MOXON 4 BANDAS DE HB9DSP

Hola,Paco....

El esquema mas bonito que he visto...pero que arte!!!,me lo quedo!!

Mitxel.

el colega es un artista   mirate en su pag. de QRZ  que tien mas

Haciendo una comparativa con una de las antenas mas montadas actualmente, la yagi hexbeam, la yagi moxon presenta mayor ganancia (no mas de 2dB de diferencia) pero mejor angulo de radiacion y mejor relacion frente/espalda. Ahora bien, esto le he hecho solo para antenas monobandas por lo que, habria que tener en cuenta que los hilos que forman la hexbeam están en planos diferentes, mientras que en la moxon todas las bandas estan en el mismo plano horizontal, por lo que pudiera haber algun tipo de interacción.

Por otro lado, el sistema de alimentacion de las antenas hexbeam está mas que probado, mientras que en las moxon no lo está tanto. Solo he visto un montaje de hace varios años de una version 12/17m usando coaxial de 75 ohms para conectar los dos excitados entre si, usando linea de 50 ohms para la bajada. Una version de varias bandas funcionará igualmente???

Como ultima reflexion, observo que el diseño cubre de 10 a 20m, pero no contiene la banda de 12 metros. ¿Porqué? No parece tener una logica realizar una antena que tiene una cierta complejidad mecanica y "olvidar" una banda tan interesante.

Estoy en proyecto de realizar una moxon 6-20m (incluyendo 12m)(Mi vieja TH3MkIII esta buscando jubilacion). De momento voy a probar a montar las bandas de 6 y 10m para comprobar su adaptacion mutua para, gradualmente, ir añadiendo bandas, viendo que ocurre. La experiencia practica siempre ha sido buena aliada del radioaficionado.

Si alguien puede arrojar luz sobre estos temas, seguro que es del interes de mucha gente.

Un saludo.

Gracias Pepe por tu respuesta

En principio me di cuenta de que faltaba la banda de 12 metros  pero no le di mas importancia  incluso pensé en probar de ponerla a  a ver qué pasaba, en su QRZ este colega HB9DSP tiene un diseño de una cubica monoelemnto para 10 15 y 20 que la alimenta partiendo de los elementos de 10 y 20 sobre el de 15 con dos  trozos de cinta de 450 ohm y un balum 2:1, por otra parte la cobweb  están muy juntos los hilos  y no interactúan unos con otros, será cuestión de ir probando y si no funciona retomar el proyecto inicial comprar una comercial  cubica de dos elementos 5 B pero es el ir probando y como jubilado que soy pasar tiempo,  ahora estoy en la fase de recopilar materiales  y mecanizado  despues vendran las pruebas de montaje a baja altura  y con el analizador primeras pruebas

un saludo  73 de EA6QY

Paco,Pepe...es una antena muy muy interesante que bien puede competir con la hexbeam o spiderbeam,entiendo que de unas dimensiones mas cercanas a la primera..seguiré atentamente los proyectos y si consideraís oportunos hacerlos públicos,os lo agradecería,

Raro es que no se comercialice aún.........

Gracias por compartir.

Mitxel

Buenas tardes, he simulado la antena con EZNEC+ v.6, es viable. Pero en el dibujo original, para la banda de 15 metros la longitud de "B" es excesiva (187 cm); en la simulación he empleado un valor de 96,5 cm (en la práctica se podrá redondear al cm). Saludos, Sergio

Segio no me habia dado cuenta de ello pero ahora me ha dado por pasar los datos por la galculadora MOXON GENERATOR  y efectivamente la banda de 15 metros la medida B es el doble de lo que sale en la calculadora estos 187 cent, son la suma de los 96+78+13,5 al final da 187,5  seguro que cuando traspaso cifras se le colo esta  al total  porque las demas medidas estan bien sobre 21,200 la verdad es que no habia repasado los  numeros y supongo que Javier EA6ALW cuando la paso por el Mmana debio de poner los datos que le saba el prog. de calculo  bueno sera cuestion de repasar todas las bandas cuando la montemos

un saludo y gracias por la observacion

73 de EA6QY Paco

como apuntaba el amigo Sergio EA3D

He repasado los números de las distintas bandas con la calculadora Moxon Generator y efectivamente  en la banda de 15 metros hay un posible error, supongo que al transcribir  el autor se debió de equivocar, he enviado un mail al autor  de los dibujos  así mismo le pido su opinión de añadir la banda de 12 metros  si me responde lo que sea lo colgare  en el foro

La antena esta calculada  sobre las frecuencias  siguientes

14,185    18,130   21,200  y 28,390  la única medida que cambia del esquema es en la banda de 15 metros es la  B que pasa a ser 96cnt. No 187 como consta en el esquema

Saludos

 En el QRZ de HB9DSP, en el dibujo ya ha modificado la medida.

Saludos, Roberto

Prueba a alimentarla con linea de escalerilla entre los distintos dipolos y nos cuentas.

Saludos

Hola a todos de nuevo  esta propuesta de Jose Enrique no se donde pero ya lo habia pensado , es facil el probarlo , lo unico que pasa es que he estado un poco liado y no la tengo terminada, espero si en esta proxima semana le puedo dedicar un par de tardes  ya que habia buscado un local para poder montarla  y hacer las primeras mediciones antes de subirla a la torre, de hecho me falta de soldar un par de refuerzoz al soporte del mastil y ya esta para montar  y hacer unas cuantas fotos del montaje para los posibles interesados

73 de EA6QY Paco

buenas a todos  hace unos meses inicie este proyecto que por cierto tenga casi terminado pero por diversas razones no lo voy a llevar a cabo  por lo que he puesto en venta en el foro ell material mecanizado  soportes tubos cortados y cables ya cortados a la medida lo cuelgo aqui por si alguno de los que mostro inteers  puede serlo aun  precio ya lo hablariamos pero seguro que llegamos a un acuerdo
