Antena logarítmica para 40 Mhz y superiores?

Publicado por: EA1YV

↑

Busco algún diseño de yagi de período logarítmico que cubra al menos las bandas de 40 hasta 70 Mhz.

Hola Agustin,

Pues no se si hay algún modelo ya listo. SI no te tocaría hacerlo tu.

Lo que si creo haber visto son Yagi bibanda, con diferentes combinaciones:

Aun hay pocas cosas para la banda de 8m.

73, Maximo EA1DDO

Hola Agustín,

Buscando por Internet aparecen algunos calculadores, que pueden ser útiles.

Un par de ejemplos (hay más):

https://hamwaves.com/lpda/en/index.html

https://www.changpuak.ch/electronics/lpda.php

Saludos de EA1EBJ (San).

Hola Agustin ,

Nueve elementos y 6,6 mts de larguero tienes una ganancia aceptable de 7,20dB y aceptable fb

menos de esto no te recomiendo

Recuerda que es una logperiodica , mucho ancho de banda y ganancia media Baja

Logarithmic Periodic Dipole Antenna *
https://www.changpuak.ch/electronics/lpda.php
JavaScript Version 12.01.2014, based on ARRL ANTENNA BOOK, 17th ED.
------------------------------------------------------------------------------
Min. Frequency : 38 MHz
Max. Frequency : 85 MHz
Boomlength : 6573.4 mm
Gain : 7.20 dB
Elements : 9
tau : 0.836
sigma : 0.152
------------------------------------------------------------------------------
Bandwidth (active region) : 1.87
Bandwidth (structural) : 4.18
Bandwidth (effective) : 2.24
------------------------------------------------------------------------------
Element 0, Short, Position : 0 mm
Element 1, Rod : 1973.7 mm, Position : 986.8 mm, Diameter : 10.0 mm
Element 2, Rod : 1650.7 mm, Position : 2188.7 mm, Diameter : 10.0 mm
Element 3, Rod : 1380.6 mm, Position : 3193.9 mm, Diameter : 10.0 mm
Element 4, Rod : 1154.7 mm, Position : 4034.7 mm, Diameter : 10.0 mm
Element 5, Rod : 965.8 mm, Position : 4737.8 mm, Diameter : 10.0 mm
Element 6, Rod : 807.7 mm, Position : 5325.9 mm, Diameter : 10.0 mm
Element 7, Rod : 675.6 mm, Position : 5817.8 mm, Diameter : 10.0 mm
Element 8, Rod : 565.0 mm, Position : 6229.2 mm, Diameter : 10.0 mm
Element 9, Rod : 472.6 mm, Position : 6573.3 mm, Diameter : 10.0 mm
------------------------------------------------------------------------------

Saludos

- Un modelo comercial:  https://www.gbantennes.com/en/gb-log-per-antennas/253-gb-log-per-9elm-27-28-100mhz.html

- Antes de construir, analizar el modelo del calculador (o según el procedimiento descrito en los libros) con alguno de los programas habituales; aunque sustituyendo el boom bi-cuadrado con elementos cilíndricos.
El calculador debiera ir cambiando el diámetro de los elementos, no mantenerlos iguales. También debiera dar la sección y separación de los elementos paralelos del boom.

- Otra opción: buscar en surplus alguna LPDA para usar con PRC-77 o similar.

https://hamwaves.com/lpda/en/index.html

https://3g-aerial.biz/en/online-calculations/antenna-calculations/logperiodic-lpda-antenna-online-calculator

https://www.i1wqrlinkradio.com/antype/index-89.html

Será por enlaces

Saludos

Otro enlace más...

https://anjo-antennen.de/Antennen/LPDA/LP028150S

Saluz.

Fernando

Buenas tardes.

Ya tengo la autorización de telecomunicaciones y ahora me toca contruir una antena, aunque no es santo de mi devoción las Logperiodicas, es una solución.

Alguien tiene algun esquema para una directiva?

Gracias.

Aunque todo es custionable,una yagi LPDA logaritmica para solo 1 o 2 bandas, me parece absurdo.Cualquier yagi de diseño combinado para esas 2 bandas, te dara mejores resultados.Y eso Q  que yo, si soy un devoto de ese santo..!!.

73..Luis

5BR€

https://antennas-amplifiers.com/product-category/8meter-antenna/

Publicado por: EC1A

↑

Alguien tiene algun esquema para una directiva?

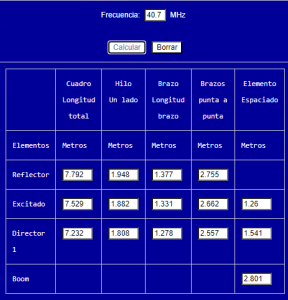

3 elementos

4 elementos

6 elementos

Que bien oye..179€ por una 4 elem..Tirao de precio.!! Lastima Q el fabricante no esté en el pais..Gerardo,si vas por el plan B.. En Mediamark tienes tuberia alum.telescopica en crudo y en seccione de 1m. El resto de accesorios y herrajes,es cosa tuya..!! Feliz montaje..

73..Luis

5BR€

DG7YBN - YBN 40-5m

EA1TA y los demás. Yo entiendo las limitaciones de las logarítmicas, pero ....cuantos colegas que viven en los modernos pisos "grilleras"o con pocas posibilidades de hacer grandes instalaciones estarían satisfechos de poder contar con una antena multibanda que abarque de 40-50-(60 pensando en el futuro),70 y hasta los 144 Mhz.

En mi caso, espero acontecimientos a ver como se comporta la banda de 40. He conseguido que mi 7300 acople la yagi de 70 a los 40. Y con esas precarias condiciones ya he trabajado 5 dxcc    😦

Buenos días Luis y a todos.

Al final me voy a decidir por una 5 elementos, ya tengo calculado los tramos que necesito y en unos dias me pondré con el pedido a Mastil Boom y nada mas que llegue a ponerme a ello.

Os ire informando.

Gracias.

Hola Agustín,

Acabo de volver de Friedrischafen y he visto lo siguiente, por si te interesa:

https://anjo-antennen.de/Antennen/LPDA

Tienen un par de modelos que te podrían servir:

LP045150S Esa cubre desde 45 hasta 150 Mhz. Supongo que se puede hacer que baje un poco más, a los 40 que tu buscas, o incluso comentarle al fabricante el tema a ver si habría posibilidad de retocar el diseño para que cubra desde 40 Mhz en vez de 45 MHz.

LP028150S Esta cubre desde 28 hasta 150 MHz. Es algo mayor de tamaño, pero cubres muchas bandas con una sola antena.

73, Máximo EA1DDO

Gracias por lo interesante info

De momento no he necesitado ninguna antena para los 8 metros: he tenido la suerte de que el 7300 ha conseguido acolplar perfectamente la yagi de 70 Mhz. con poca potencia, de acuerdo con la legislación vigente, y es la que estoy utilizando. Por una temporada y hasta ver lo que da de si esa banda y el futuro de la misma, estoy servido.

Cordiales saludos y repito las gracias, Máximo.

LP045150S

437,00 EUR
incluido 19% IVA excluyendo gastos de envío

LP028150S

 10 m; 6m; 8m*; 4m; Banda de 2 m - con una antena y una línea de alimentación * = solo disponible a nivel regional

627,00 EUR
incluido 19% IVA excluyendo gastos de envío

Economicas

Otra antena interesante...

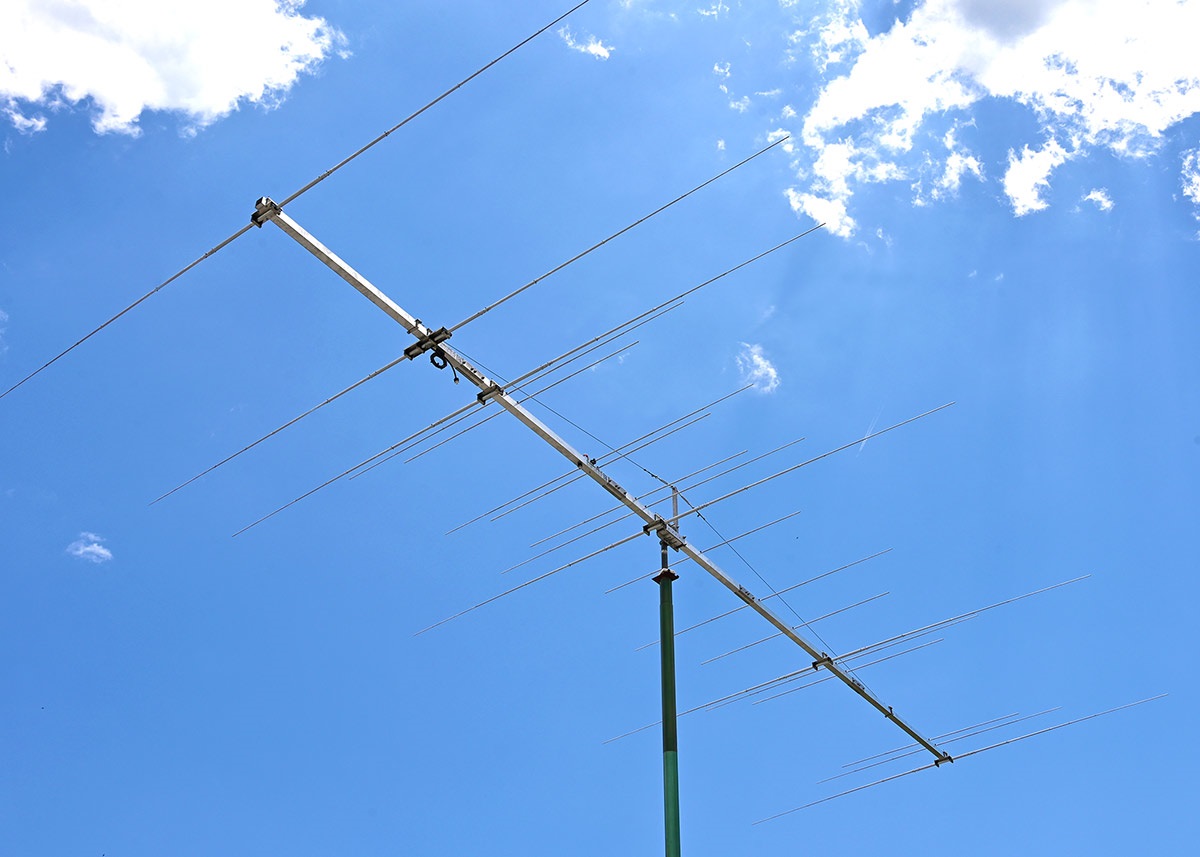

10m6m4m19HD-2C  antenna

With  two  connectors.  One  for  10m  and  one  for  6m/4m.
6  elements  on  10m
6el  on  6m  band
7el  on  4m  band
On  about  9.2m  boom.

Like  three  monobanders.
Attached  are  pictures.

Goran Yu1CF
