alguien tiene un esquema para un diop`lo de hilo 10 15 20

EA6AM
Mensajes: 186
#373525  - 2 marzo, 2022 20:14

Buenas noches

alguien tien algun esquema para fabricar un dipolo de hilo con una trampa para 10 15 20 que pueda aguantar hasta 1000 vatios

73,s

Vicente

ResponderCitar
Inició el tema
EA4ZQ
Mensajes: 354
#373530  - 3 marzo, 2022 01:40

No se si específicamente tiene que ser "dipolo de hilo con una trampa", pero si hay flexibilidad de diseño, un dipolo en 'bigotes de gato' es de lo mas sencillo y puede aguantar mucha potencia con simple hilo de instalación de 2,5mm.

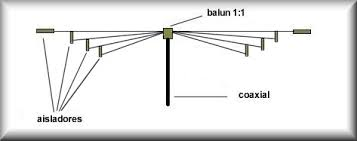

dipolo

Longitud =142,5/F(MHz.), el resultado en metros.

PEPE - EA4ZQ / KF0CLF

ResponderCitar
EA2AJO reaccionó
EA5DGK
Mensajes: 542
#373535  - 3 marzo, 2022 08:08

Al hilo de lo que comenta Pepe, te paso imagen de como los tengo yo (los bigotes, jejejeje) en V invertida. Sencillo, barato y 5 metros por ramal como máximo si es 10,15,20, yo tengo también 40 y 80.

IMG 20220115 143931

Saludos.

Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
EA5JN y EA1CN reaccionaron
EA1AL
Mensajes: 1523
#373536  - 3 marzo, 2022 08:12

Éste llega hasta 40 m:

Four band dipole with traps (robkalmeijer.nl)

73 & DX, Manuel



73 & DX, Manuel

ResponderCitar
EA2AJO y EA1CN reaccionaron
EA5DGK
Mensajes: 542
#373538  - 3 marzo, 2022 08:45

Este es comercial:

https://www.locuradigital.com/antenas-dipolos/lemm-at47-antena-dipolo-bandas-10-15-20-metros-28-mhz-21-mhz-14-mhz.htm

Saludos.

Edito: olvídalo, potencia máxima 100W

Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
EA6AM
Mensajes: 186
#373557  - 3 marzo, 2022 20:58

Buenas noches

Gracias por las respuestas si los bigotes de gato es una solucion buena bonita y barata y lo puedo hacer tengo un dipolo puesto para 40 y 80 y podria poner los 3 dipolos para cada una de las bandas

es una solucion momentanea hasta que empiece el nuevo ciclo y despues decidir que antena monto en la torre hasta hace poco usaba una MA5B de cushcraft la tuve 8 años y me dio muchas sactisfaciones pero no se puede usar mucha potencia con esta antena y

lo del dipolo con trampas era para simplificar tengo uno desde hace muchos años creo que era de la casa eco y no lo he montado nunca porque creo que al igual que el que venden en locura digital es solo para 100 o 200 w para FT8 o CW ya vale pero si necesitas algo de potencia para un dx ocasional es muy justo

pòr esto pedia si alguien tiene algun esquema de un dipolo para 10 15 20 con trampas  y ver la trampa como es y como esta hecha

Pero bueno mientras lo busco creo que acabare montandolos bigotes de gato

Gracias a todos por las respuestas

73,s

Vicente

EA6AM

ResponderCitar
Inició el tema
EA5DGK
Mensajes: 542
#373562  - 3 marzo, 2022 23:59

Vicente, si tienes un dipolo de 40-80 ya estás cubriendo el de 15, ya que es el tercer armónico del de 40, así que solo tendrás que montar uno para  10 y uno para 20.

Saludos.

Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
EA2AJO reaccionó
EA6AM
Mensajes: 186
#373563  - 4 marzo, 2022 07:24

buenos dias Roberto

si tienes toda la razon efectivamente la banda de 15 es el tercer armonico de 40. En realidad serian 3 el dipolo de 40 y 80 mas los ramales de 10 y de 20

Bueno gracias a todos por la ayuda nos pondremos a ello

73,s

Vicente

Buen fin de semana

ResponderCitar
Inició el tema
